WaveShare nRF52840 Bluetooth 5.0 Evaluationssæt til Arduino Raspberry Pi

Oversigt

WaveShare nRF52840 Bluetooth 5.0 Evaluationskit Arduino Raspberry Pi-forbindelse

NRF52840 Eval Kit er et udviklings-/evalueringskit, der er baseret på nRF52840, og som er udstyret med Arduino / Raspberry Pi-kompatibilitet samt flere almindeligt anvendte periferienheder. Det understøtter den nye Bluetooth 5.0-generation, hvor datahastigheden er dobbelt så høj, op til 2Mbps, og overførselsafstanden er fire gange større sammenlignet med Bluetooth 4.0. Baseret på ARM Cortex-M4F-arkitekturen når CPU-frekvensen op til 64MHz. Bluetooth MESH og 2.4GHz trådløs kommunikation er også tilgængelig, hvilket betyder højere ydeevne og mere egnede applikationer.

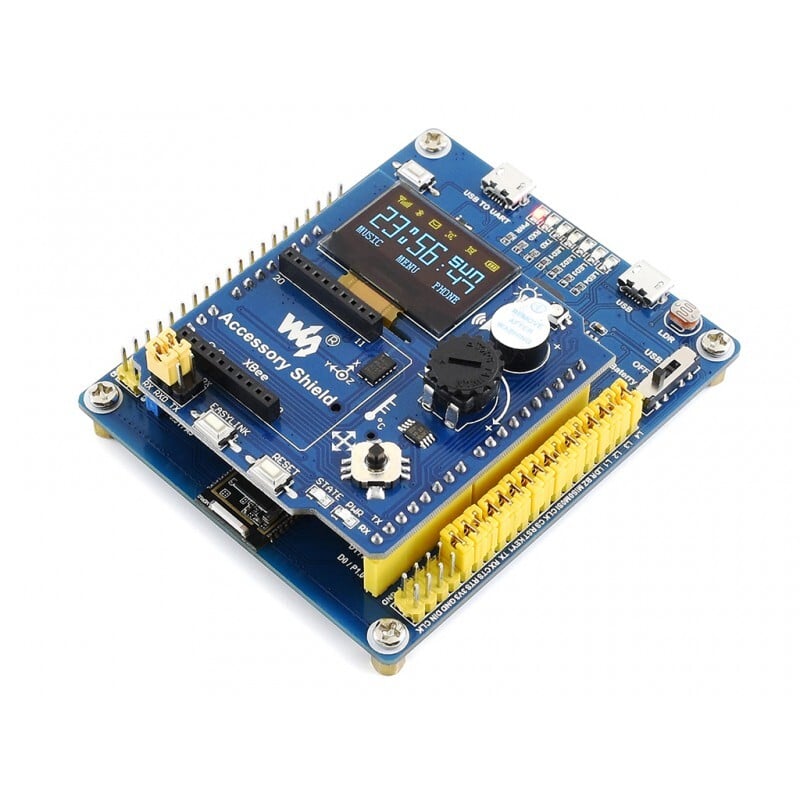

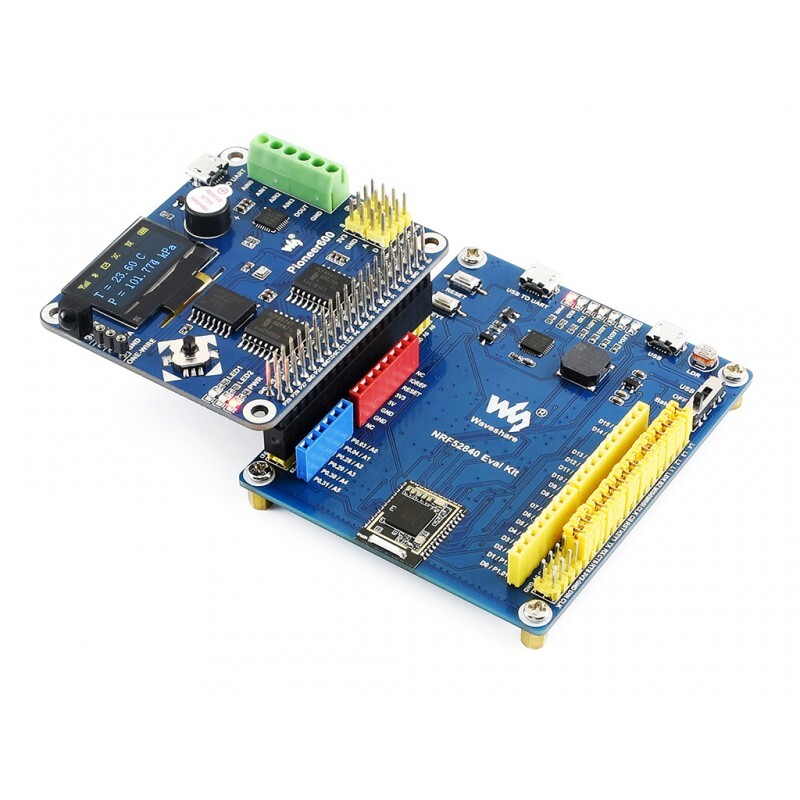

Takket være den Onboard-header, der er kompatibel med Arduino / Raspberry Pi, kan både Arduino Shields og Raspberry Pi HAT’s tilsluttes samtidigt, hvilket gør det nemmere at udnytte flere udvidelsesressourcer.

Bemærk: Arduino Shield og Raspberry Pi HAT er ikke inkluderet på billederne.

Specifikation

• Arduino-Kommunikation, understøtter Arduino-skjolde
• Raspberry Pi-forbindelse, understøtter Raspberry Pi HAT’er
• Integreret CP2102 USB TO UART, til seriel debugging
• Flere perifære enheder og interfaces ombord, egnet til studie/udvikling
• Leveres med udviklingsressourcer og manual (eksempler for Bluetooth 5.0 / Bluetooth MESH)
• nRF52840 er en ekstrem energieeffektiv og fleksibel trådløs System on Chip (SoC), der er det ideelle valg til trådløse applikationer med kort rækkevidde, såsom bærbare enheder og interaktive underholdningsenheder osv.
• Bluetooth 5.0, IEEE 802.15.4-2006, Multiprotocol 2,4 GHz sender-modtager
• Kompatibel med serierne nRF52, nRF51, nRF24L og nRF24AP
• ARM Cortex-M4F 32-bit processor (med FPU, 64 MHz)
• 1 MB Flash og 256 kB RAM
• 48x GPIO
• 2x Zweiadrig interface (I2C-kompatibel)
• 1x Digital I2S-lydgrænseflade
• 12-bit / 200KSPS ADC
• 1x USB2.0
• 1x QSPI seriel (32Mbps)
• 4x SPI-hovedgrænseflader, 3x SPI-slavenetværksgrænseflader
• 2x UART
• 4-Kanal PWM
• 1x SWD
• Driftsspænding: 1,7V~5,5V

Emballagen indeholder

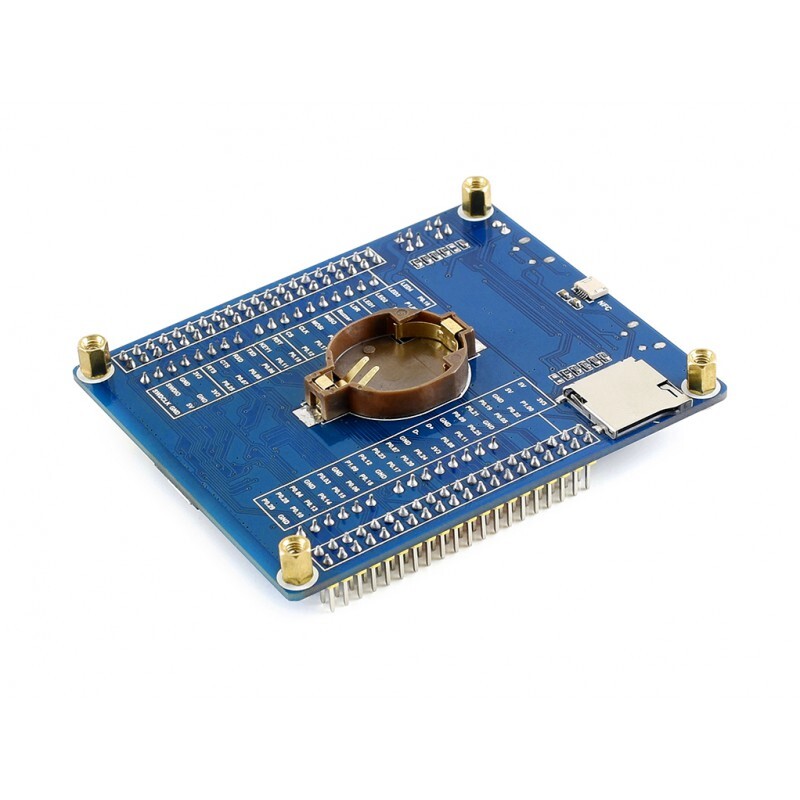

• 1x NRF52840 Eval Kit

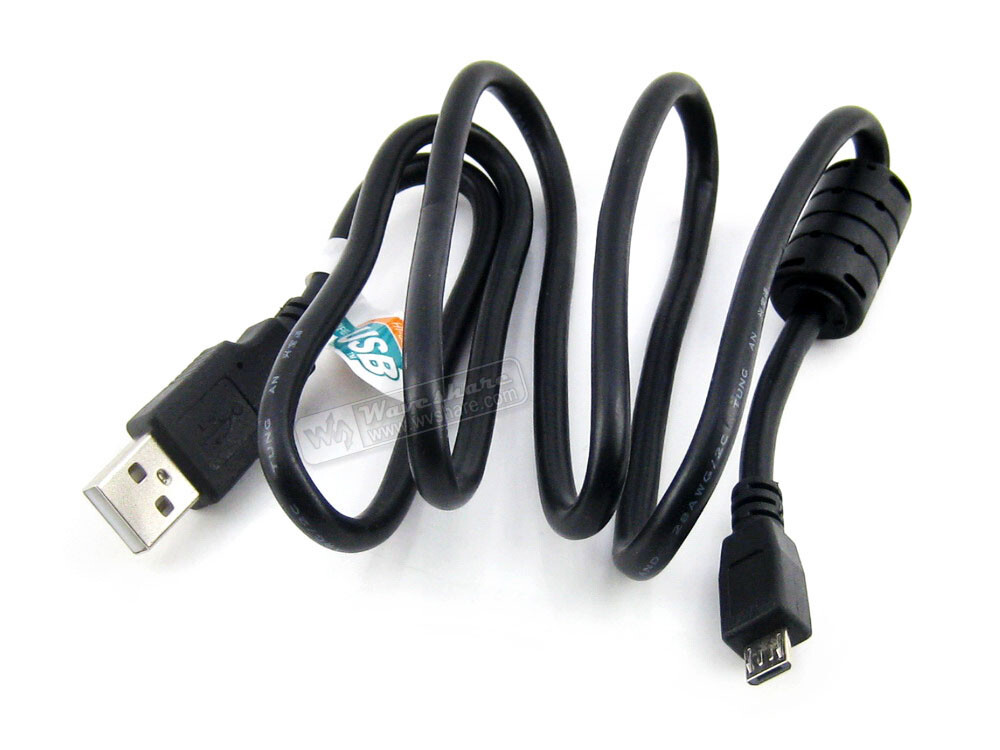

• 1x USB Typ A stik til Micro B stik kabel

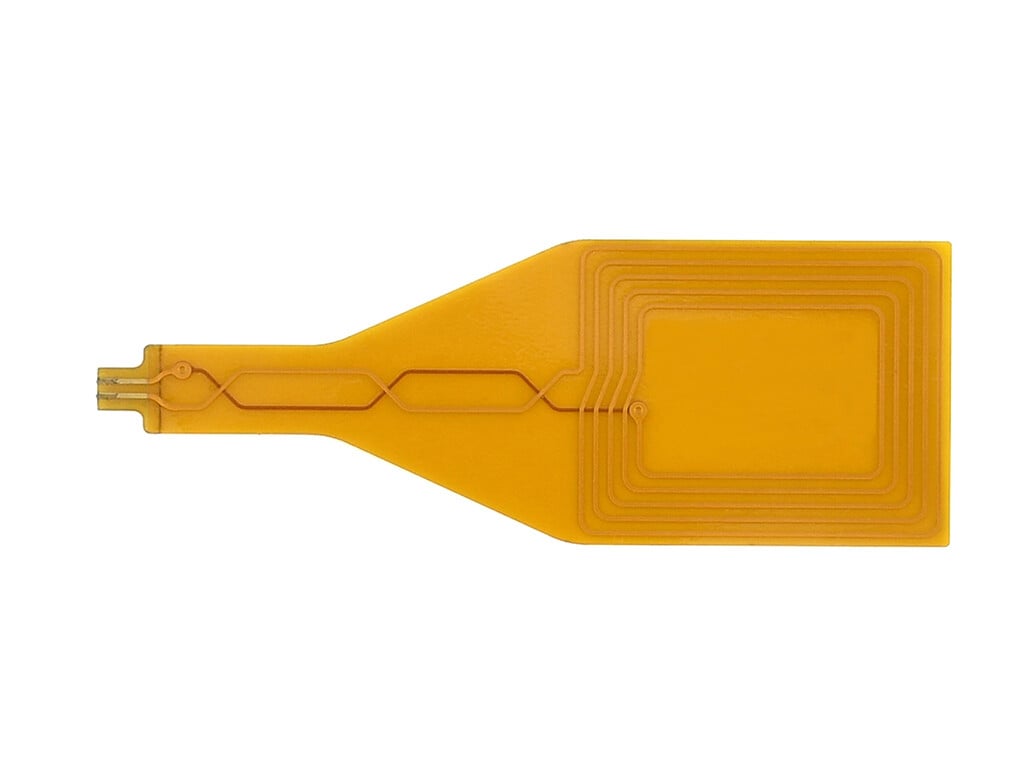

• 1x NFC-antenne
