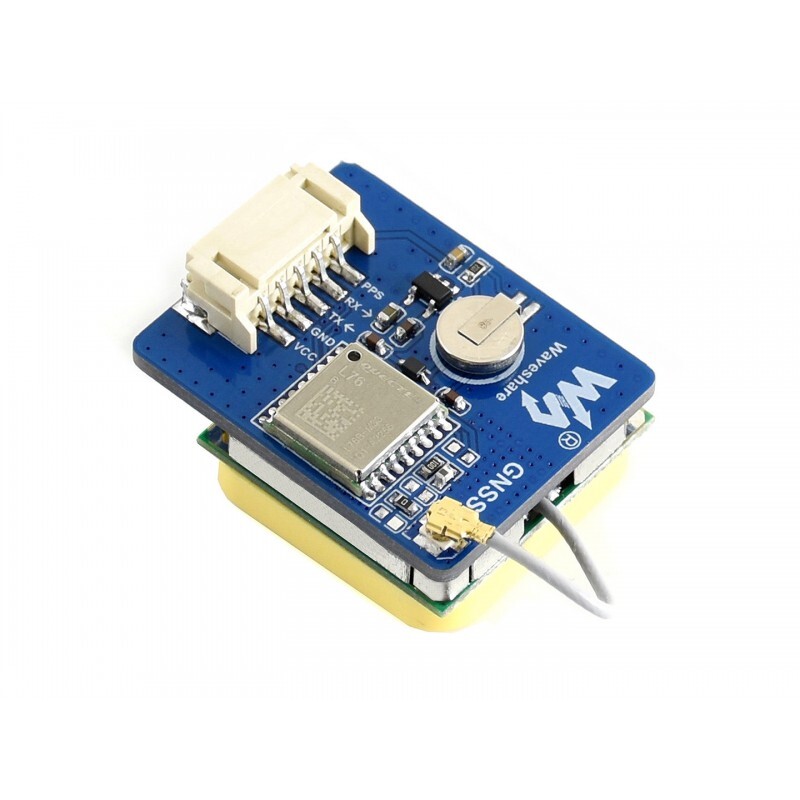

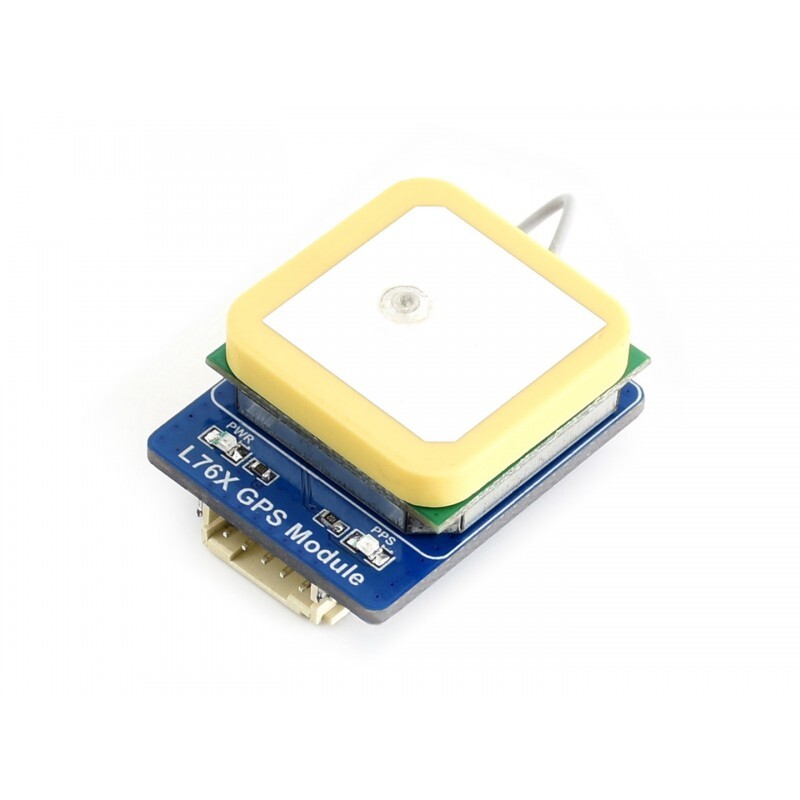

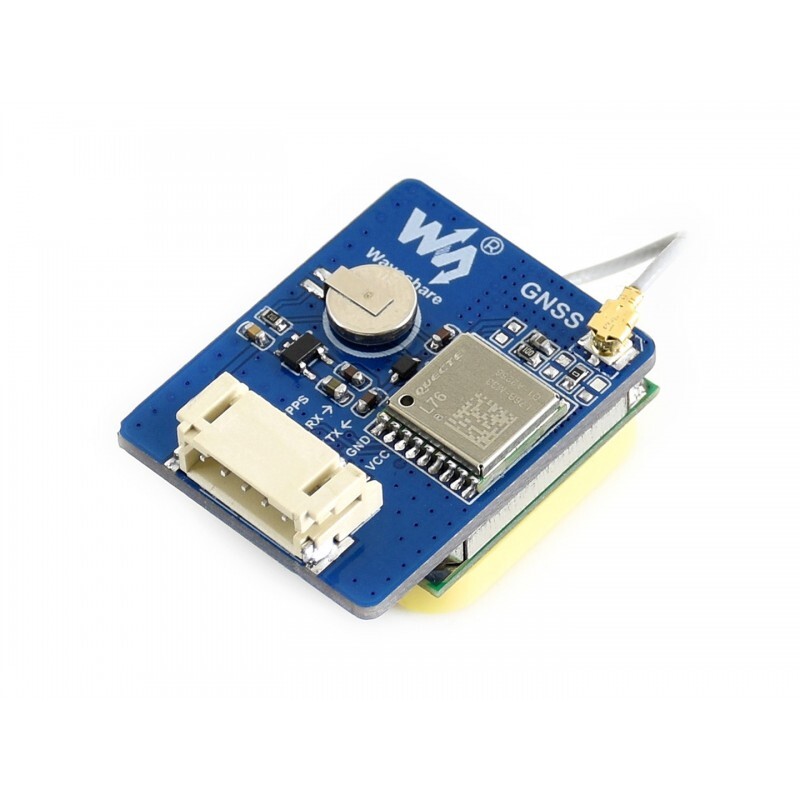

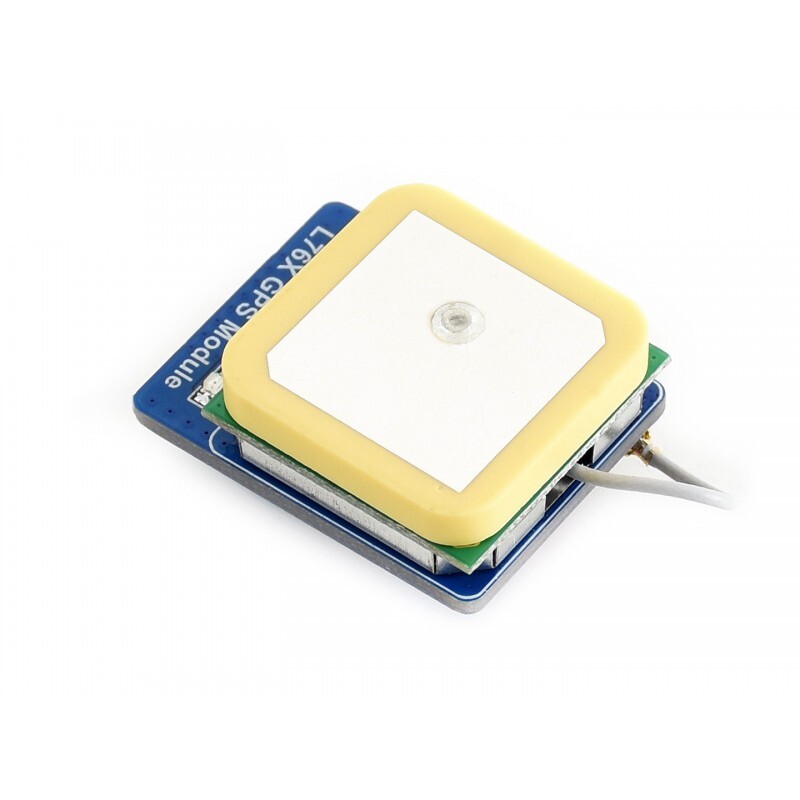

Waveshare L76K Multi-GNSS Modul – Understøttet GPS BDS QZSS

Det L76K GPS-modul Et Multi-GNSS-modul (Global Navigation Satellite System), der GPS-, BeiDou- (BDS)-, GLONASS- og QZSS-systemer understøtter og muliggør kombination af flere systemer eller enkelt systemer uafhængigt om positionering. Understøtter AGNSS-funktionen, indbygget lavstøjforstærker og lydoverfladefilter, hvilket giver en god positioneringsoplevelse, der er hurtig, præcis og kraftfuld.

• Unterstütter Multi-GNSS-Systemer: GPS, BeiDou (BDS), GLONASS og QZSS
• Integrieret lavstøjsforstærker (LNA) for forbedret modtagelsesfølsomhed
• Indbygget SAW-filter for forbedret støjreduktionsydelse
• Unterstützung für AGNSS
• Understøtter 1PPS
• UART-kommunikationsbåndsfrekvens: 4800–115200 bps (standard er 9600 bps)
• Integreret genopladeligt Li-batteri MS621FE, til opbevaring af midlertidige data og hurtig genstart.
• 2x LED’er til at vise modulet’s driftstilstand
• Inkluderer online udviklingsressourcer og manual (eksempler for Raspberry Pi/Jetson Nano/Arduino/STM32)

L76K-parametre

• GNSS: GPS/GLONASS/BDS/QZSS
• Chip-platform: AT6558R
• L1-bånd-modtager
  • Kanaler: 32 Tracking-kanal / 72 Akquisitionskanal
  • SBAS: Ikke relevant
• A-GNSS: Understøttelse
• følsomhed
  • Måling: -148 dBm
  • -160 dBm
  • Sporing: -162 dBm
• TTFF (den tid, det tager før den første fast data modtages)
  • Koldstart: 30 s, autonom 5,5 s, med AGNSS
  • Varmeopstart: –
  • Varmeopstart: 2 s
• Positionsnøjagtighed: 2,0 m CEP
• Hastighedspræcision: 0,1 m/s
• Accelerationsnøjagtighed (Max): 0,1 m/s²
• Tidsnøjagtighed: 30 ns
• Opdateringshastighed (maks.): 5 Hz
• Standard baudrate: 9600 bps

Pinout-Definition

• VCC: Strømforsyning (3,3 V/5 V)
• Forbind TX med MCU.RX (signalretning: TX >> MCU.RX)
• Forbind med MCU.TX (signalretning: MCU.TX >> RX)
• PPS: GPS-statusdisplay

Wiki: www.waveshare.com/wiki/L76K_GPS-modul

Leveringsomfang

• L76K GPS-modul x1
• PH2.0 5PIN-kabel x1
