WaveShare NB-IoT / Cat-M(eMTC) / GNSS HAT til Raspberry Pi, Globalt anvendelig

Es erliegt dem Hersteller des Moduls SIMCOM’s, at vi ikke må levere dette produkt til følgende lande/regioner eller yde teknisk support: Iran, Nordkorea, Cuba, Sudan, Syrien.

NB-IoT/Cat-M(eMTC)/GNSS HAT til Raspberry Pi, baseret på SIM7080G, kan bruges globalt.

Oversigt

Dette er en HAT til telekommunikation, der har flere kommunikationsfunktioner. NB-IoT(Båndbredde-IoT) Kat-M(eller eMTC, udvidet maskinell kommunikation), og GNSS(Globale Navigationssatellitensystem).

Med udviklingen af telekommunikationsteknologi, LTE, vil 2G/3G-netværk blive forældede, og fremtidens verden vil blive domineret af IoT-teknologier, der består af NB-IoT/Cat-M-standarder med lav båndbredde og 4G/5G-standarder med høj båndbredde.

Denne HAT understøtter de globale bånd for NB-IoT og Cat-M samt positionsfunktionen. På grund af dets fordele som lille størrelse, lav latenstid og stor rækkevidde er det det ideelle valg til IoT-applikationer såsom intelligente instrumenter, aktivering, fjernovervågning, e-health osv.

Denne HAT understøtter globale bånd fra NB-IoT og Cat-M samt positionsfunktionen.

Egenskaber

• Standard Raspberry Pi 40-ben GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien
• Unterstütter Kommunikationsprotokoller som TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Støtter GNSS-positionering (GPS, GLONASS, BeiDou og Galileo)
• Bord-USB-interface til at teste AT-kommandoer, få GPS-positionsdata osv.
• Ausgangs-UART-Steuerungstasten, til forbindelse med værtskort som Arduino/STM32
• Interne spændingsomformer, som standard 3,3 V, muliggør skift til 5 V via intern stikkontakt.
• SIM-kortstik, understøtter KUN 1,8V SIM-kort (3V SIM-kort er ikke tilgængeligt)
• 3x LED-displays, enkel overvågning af arbejdsstatus
• Baudhastighed: 300~3686400 bps
• Automatisk baudratenforhandling: 9600/19200/38400/57600/115200 bps
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Arduino/STM32)

GNSS-specifikationer

• Modtagertype
  • 16-kanal
  • C/A-Kode
• Bånd
  • GNSS L1: 1575,42 ± 1,023 MHz
  • GLONASS: 1597,5~1605,8 MHz
  • BeiDou: 1559,05~1563,14 MHz
  • Galileo L1: 1575,42 ± 1,023 MHz
• Opdateringsfrekvens: 1 Hz (standard)
• Dataformat: NMEA-0183
• Antenne: aktiv antenne

Andre specifikationer

• Strømforsyning: 5V
• Logikniveau: 5V / 3,3V (konfigureret via jumper)
• Samlet strøm (ved tomgang): 39mA
• Modul med kun batteri (VBAT=3,8 V):
  • Dvale-tilstand: 10mA
  • Dvale: 1,2 mA
  • PSM-tilstand: 3,2 µA
  • eDRX-tilstand: 0,59 mA (eDRX = 81,92 s)
• Driftstemperatur: -40°C ~ 85°C
• Lager temperatur: -45°C ~ 90°C
• Mål: 30,2 mm x 65 mm

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.

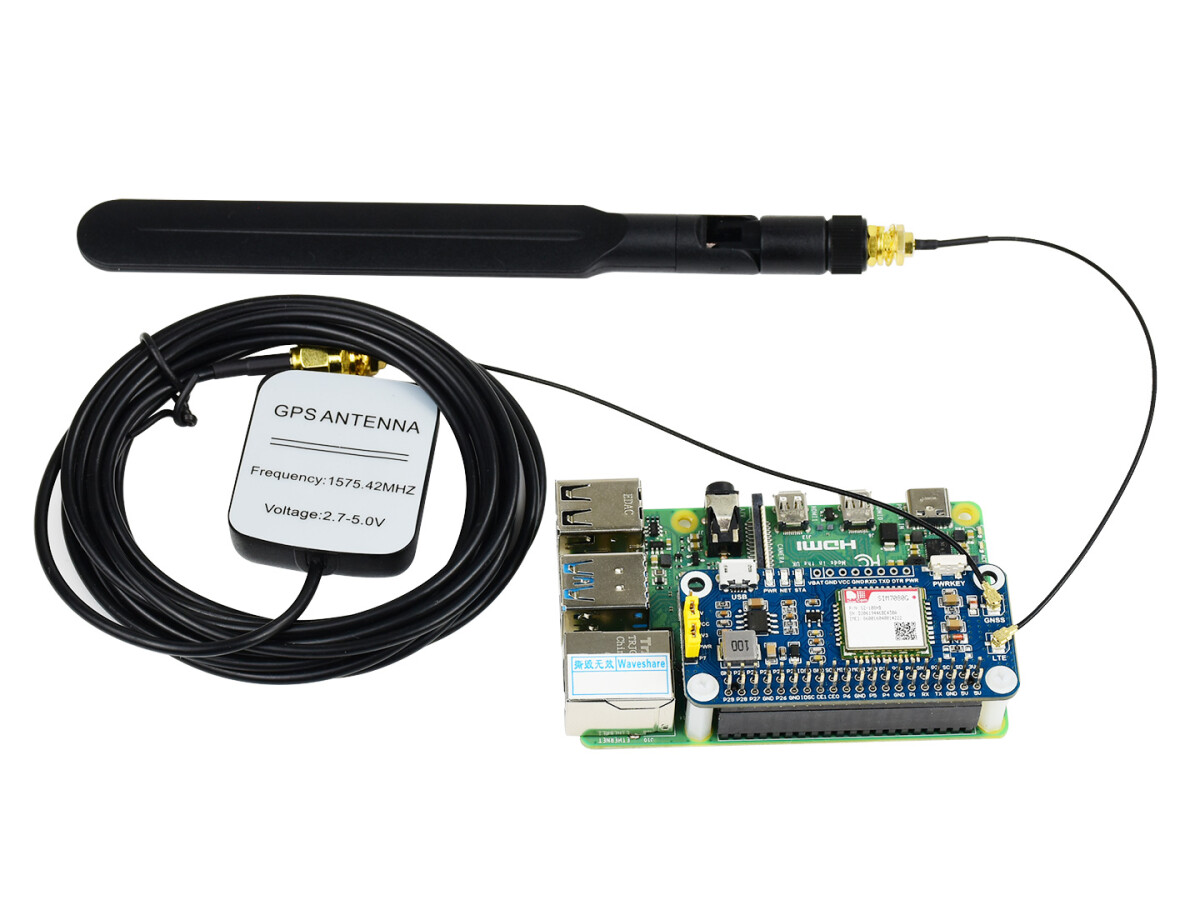

Bemærk: Raspberry Pi’en på billedet er IKKE inkluderet.

Leveringsomfang

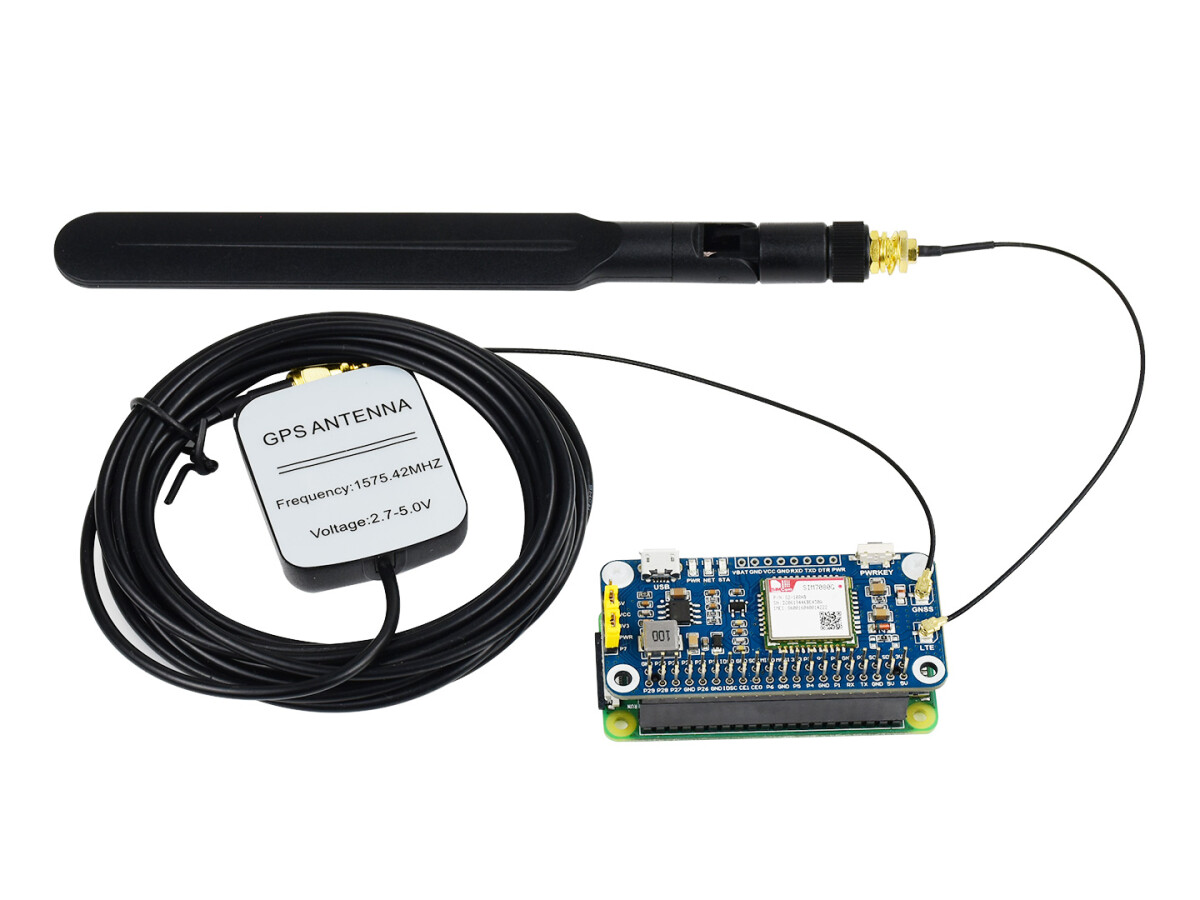

1. SIM7080G Cat-M/NB-IoT HAT x1
2. LTE-antenne x1
3. Ekstern GPS-antenne (B) x1
4. USB-stik, Type A til mikro-stik kabel x1
5. 2x20PIN-kontakter
6. Skruesæt til RPi (2 stk.) x1
