WaveShare ESP32-S3 Udviklingskort, 8×8 RGB LED Matrix og QMI8658C Attitude Sensor

ESP32-S3-Matrix udviklingskortInnebygget 8×8 RGB LED Matrix och QMI8658C lägesensor, understøtter Wi-Fi og Bluetooth LE, ESP32 udviklingskort.

Specifikationer

• Bruger ESP32-S3FH4R2-chippen med Xtensa 32-bit LX7 Dual-Core-processoren, der kan køre ved 240 MHz.
• Integreret 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 4 MB Flash-hukommelse
• Integrieret trådløs 2,4-GHz-WLAN og Bluetooth LE Dual-Mode kommunikation med fremragende HF-ydelse.
• Type-C-anslutning, nemmere at bruge
• Indbygget QMI8658C vejsensor

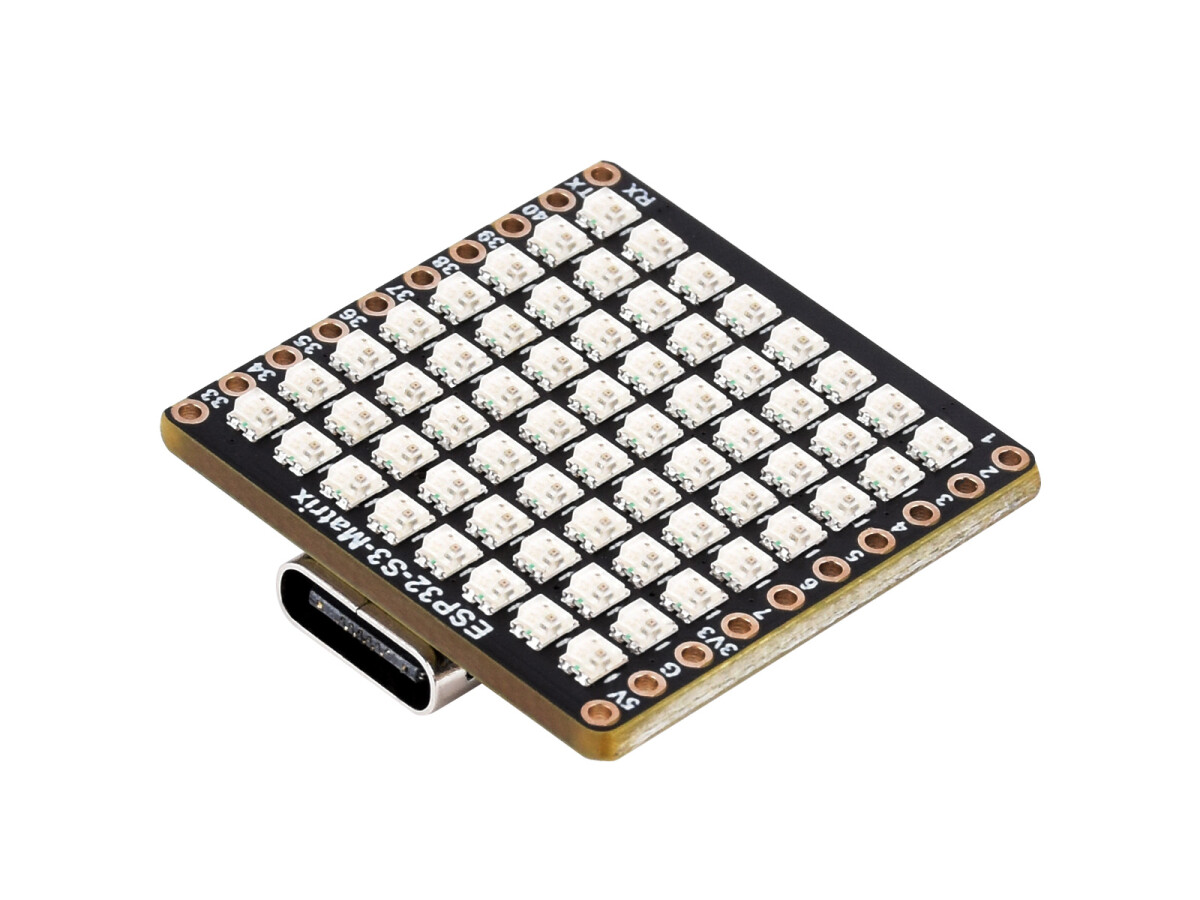

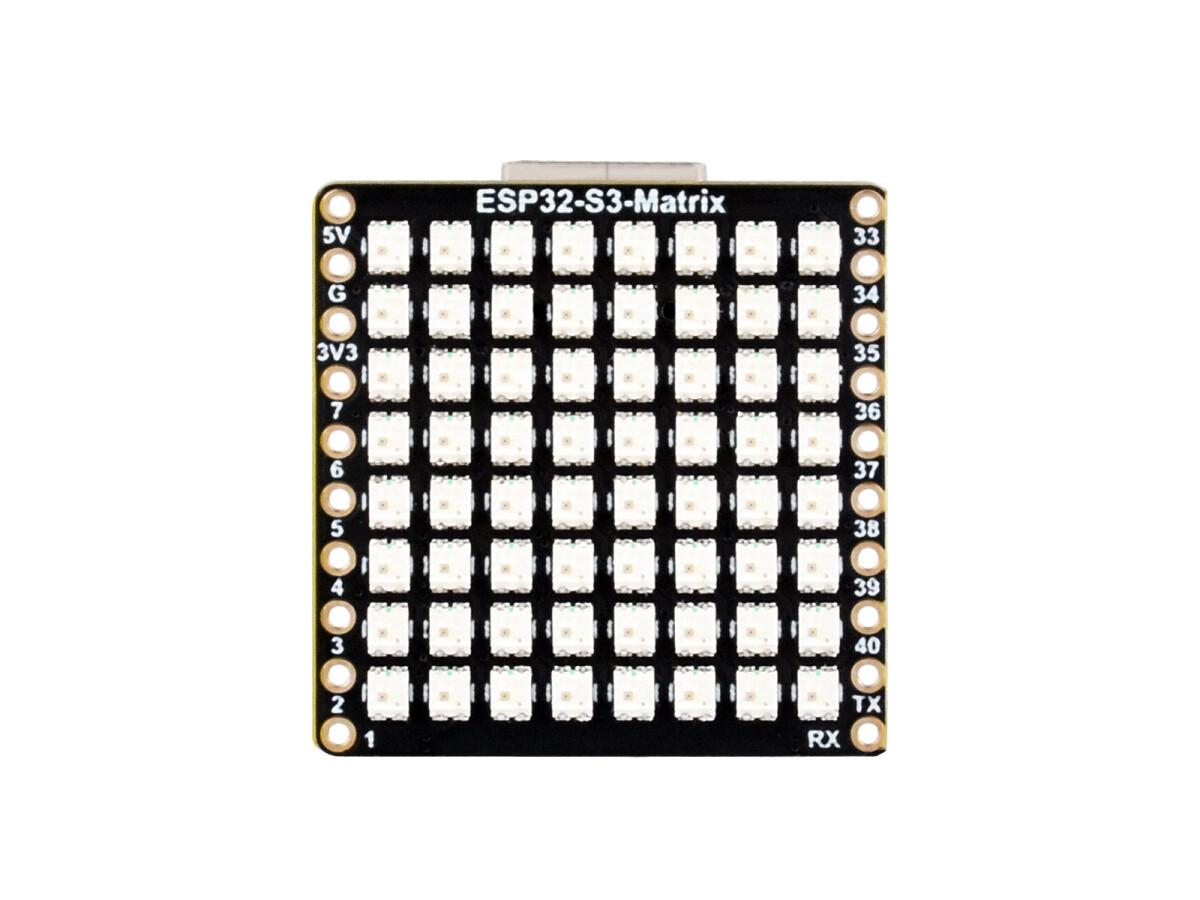

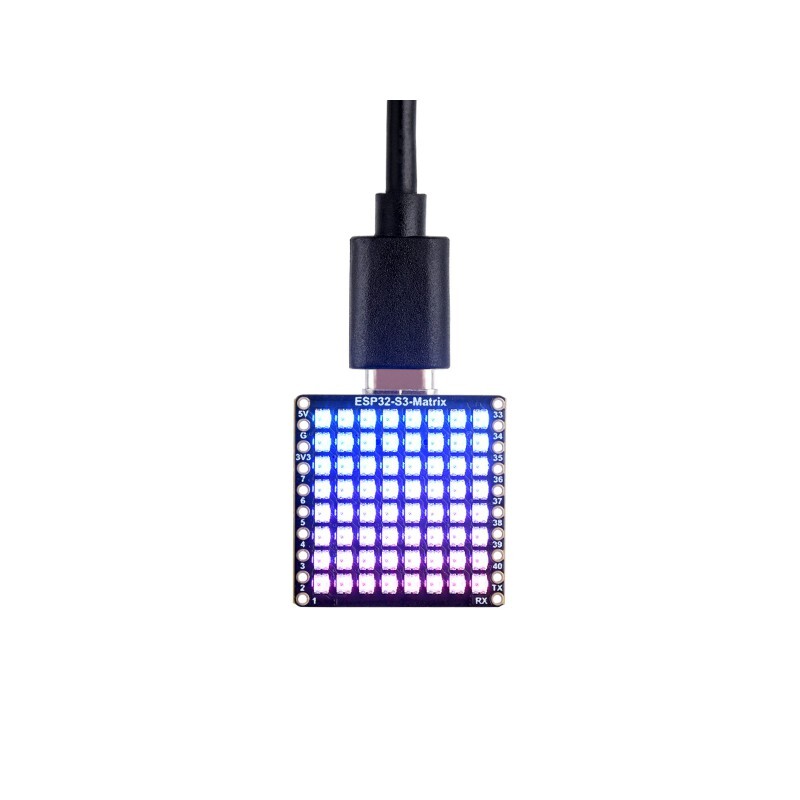

• Integreret 8 x 8 RGB-LED-matrix til farverig lysvisning
• Dout-pin for at tilpasse RGB-matrix

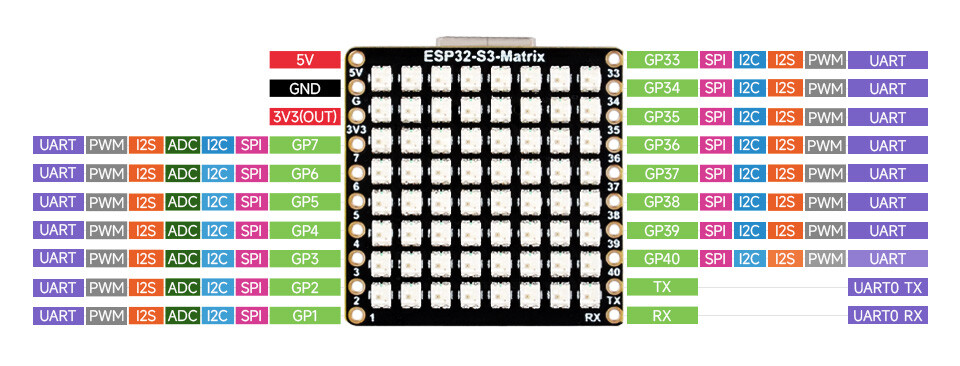

• 17 x Multifunktions GPIO-pins
• Omfattende periferiudgange for fleksibel implementering af forskellige funktioner
• Støtter flere driftsmodi med lavt strømforbrug og en justerbar balance mellem kommunikationsafstand, datahastighed og strømforbrug for at imødekomme forskellige anvendelsesscenarier.

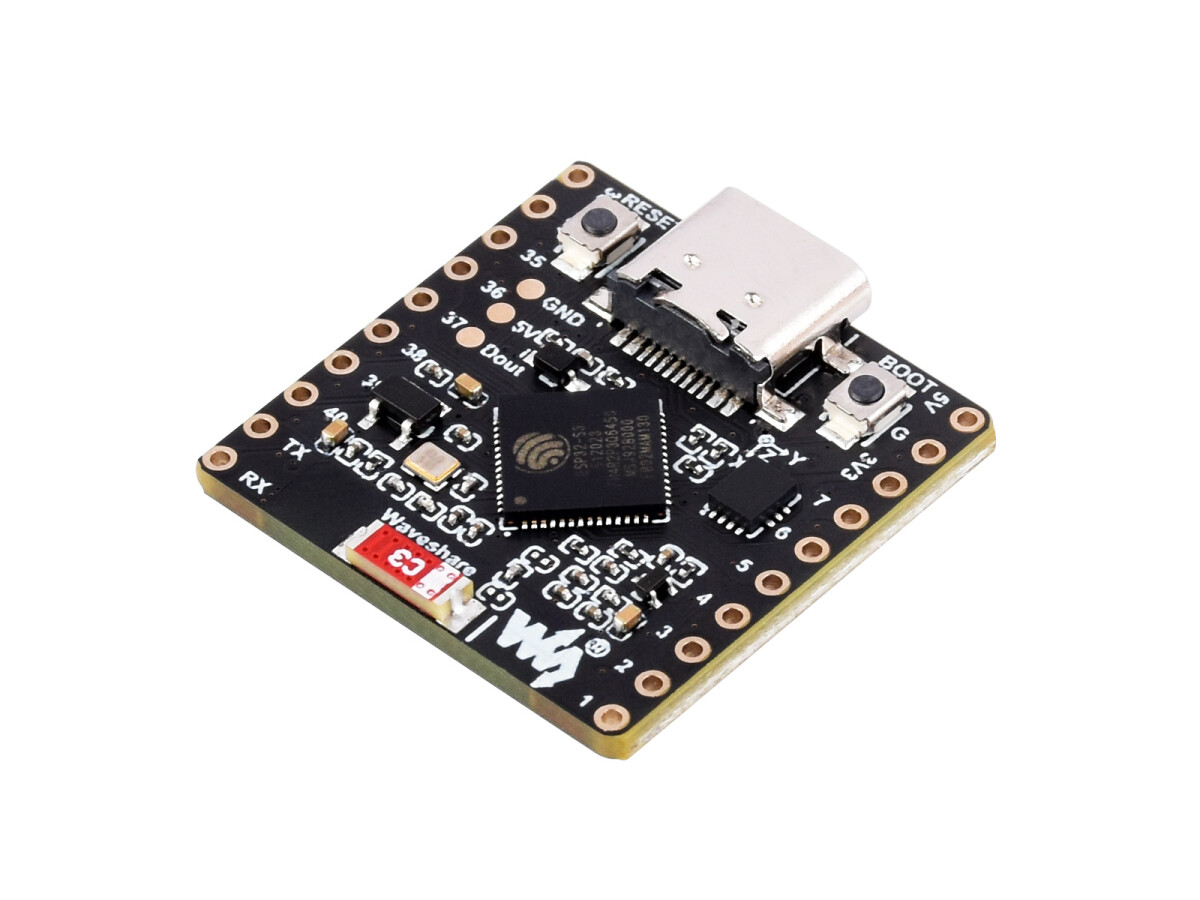

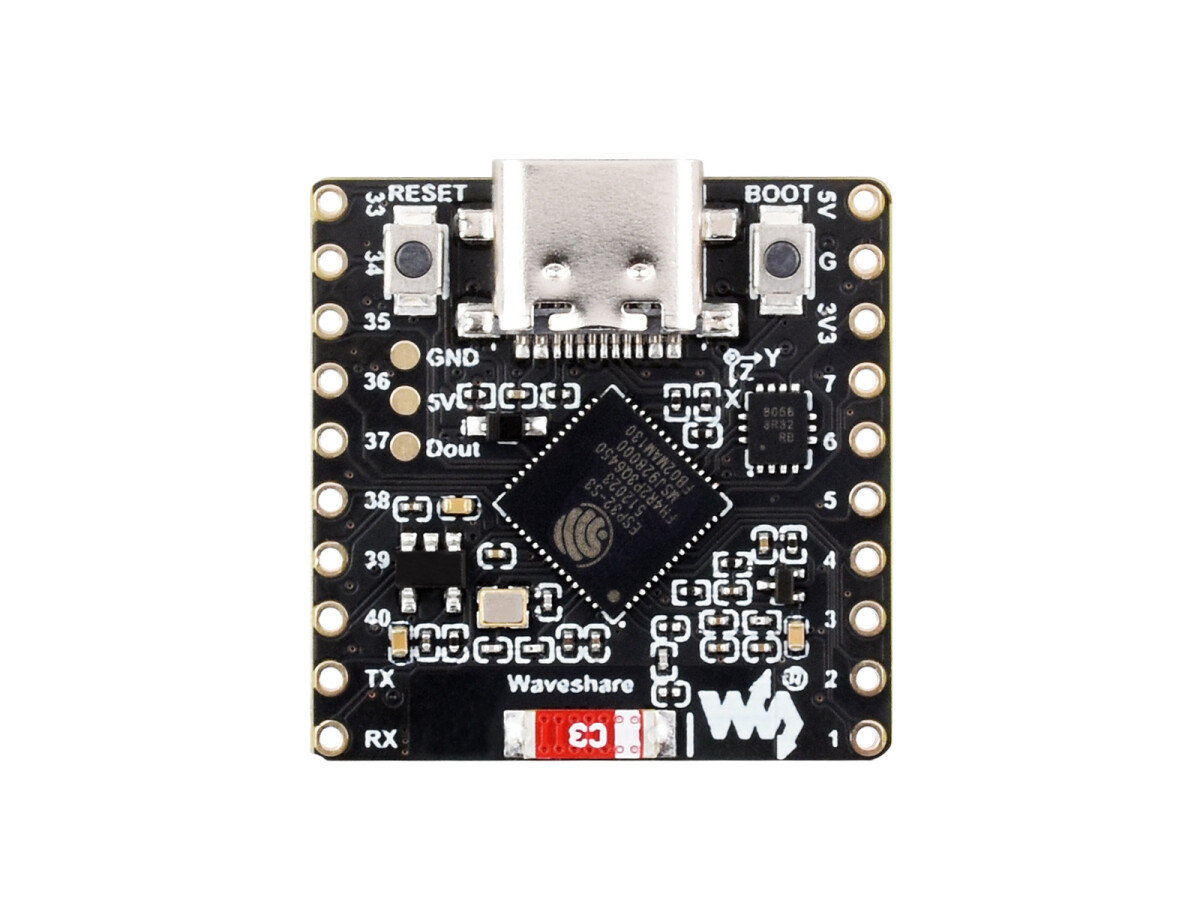

Hvad er ombord?

1. USB-Type-C-ansluget
2. 8×8 RGB-LED-matrix
3. Boot-knap Tryk på dem under nulstilling for at komme i download-tilstand
4. TILGANGSTAST
5. ME6217C33M5G Lav-dropout LDO, 800 mA (maks.)
6. QMI8658C QST-Lagesensor (3-akse accelerometer, 3-akse gyroskop)
7. ESP32-S3 Dual-Core-processor, op til 240 MHz driftfrekvens
8. Dout-Pin til udvidelse af RGB-matrix

Wiki:www.waveshare.com/wiki/ESP32-S3-Matrix

Leveringsomfang

• ESP32-S3-Matrix x1

Downloads

• WikiHersteller-Wiki
