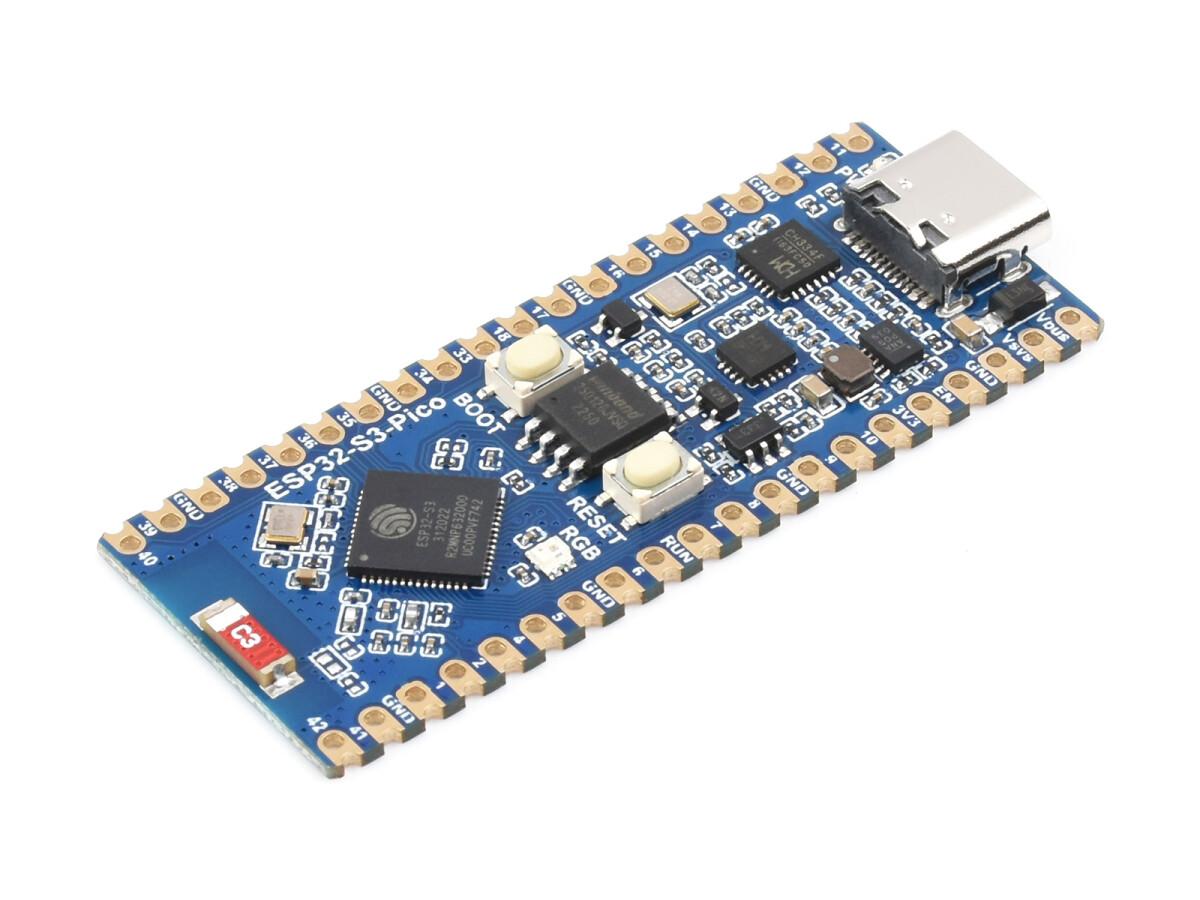

WaveShare ESP32-S3 Mikrocontroller 2,4 GHz WiFi Udviklingskort 240 MHz Dual-Core Processor

Det ESP32-S3-Pico Er ist eine kompakte Mikrocontroller-Entwicklungskort med flere digitale grænseflader. Bruger ESP32-S3R2 Som hovedchip er den udstyret med en Dual-Core Xtensa 32-bit LX7-processor med en klokfrekvens på 240 MHz, samt 512 KB SRAM (TCM) og 2 MB PSRAM; Integrerede CH343- og CH334-chips til USB- og UART-udvikling via USB-C-port; Integreret høj effektiv DC-DC Buck-Boost chip MP28164 med en belastningsstrøm på op til 2 A, hvilket sikrer produktets sikkerhed.

Du kan vælge ESP-IDF, Arduino, MicroPython eller andre udviklingsmiljøer i softwaren, så du nemt og hurtigt kan komme i gang med at bruge dem på produktet.

Nogle af de vigtigste funktioner inkluderer:

• Bruger ESP32-S3R2-chip med Xtensa 32-bit LX7 Dual-Core processor, der kan køre ved 240 MHz.
• Integreret 512 KB SRAM, 384 KB ROM, 2 MB PSRAM, 16 MB Flash-hukommelse
• Integreret 2,4 GHz WLAN og Bluetooth LE dual-mode trådløs kommunikation med fremragende HF-ydelse.
• Type-C-anslutning, nemmere at bruge
• De indbyggede CH343- og CH334-chips kan opfylde kravene til USB- og UART-udvikling via en Type-C-interface.
• Intern DC-DC-chip MP28164, høj effektiv DC-DC-buck-boost chip med en belastningsstrøm på op til 2 A
• 27 x Multifunktions-GPIO-pins
• Rige periferiudgange, herunder Full-Speed USB OTG, SPI, I2C, UART, ADC, PWM og DVP (8-bit ~ 16-bit kamera interface), LCD-udgange (8-bit ~ 16-bit parallelt RGB, I8080, MOTO6800) osv., for at opnå forskellige funktioner fleksibelt.
• Kastelmodul muliggør direkte lodning på printplader
• Unterstütter flere driftsmodi med lavt strømforbrug, justerbar balance mellem kommunikationsafstand, datahastighed og strømforbrug for at imødekomme forskellige anvendelsesscenarier.

Understøtter ESP-IDF, Arduino, MicroPython

Omfattende SDK, udviklingsressourcer, tutorials for en nem start

ESP32-S3 Udviklet til AIoT-applikationer

Drevet af en 32-bit LX7 Dual-Core Xtensa-processor med en frekvens på op til 240 MHz. Kraftfuld AI-beregningskapacitet og pålidelige sikkerhedsfunktioner.

WIFI- og BLE-5-understøttelse

ESP32-S3 integrerer 2,4 GHz Wi-Fi (802.11 b/g/n) med understøttelse af båndbredde på 40 MHz. Dens Bluetooth Low Energy subsystem understøtter Bluetooth 5 (LE) og Bluetooth Mesh.

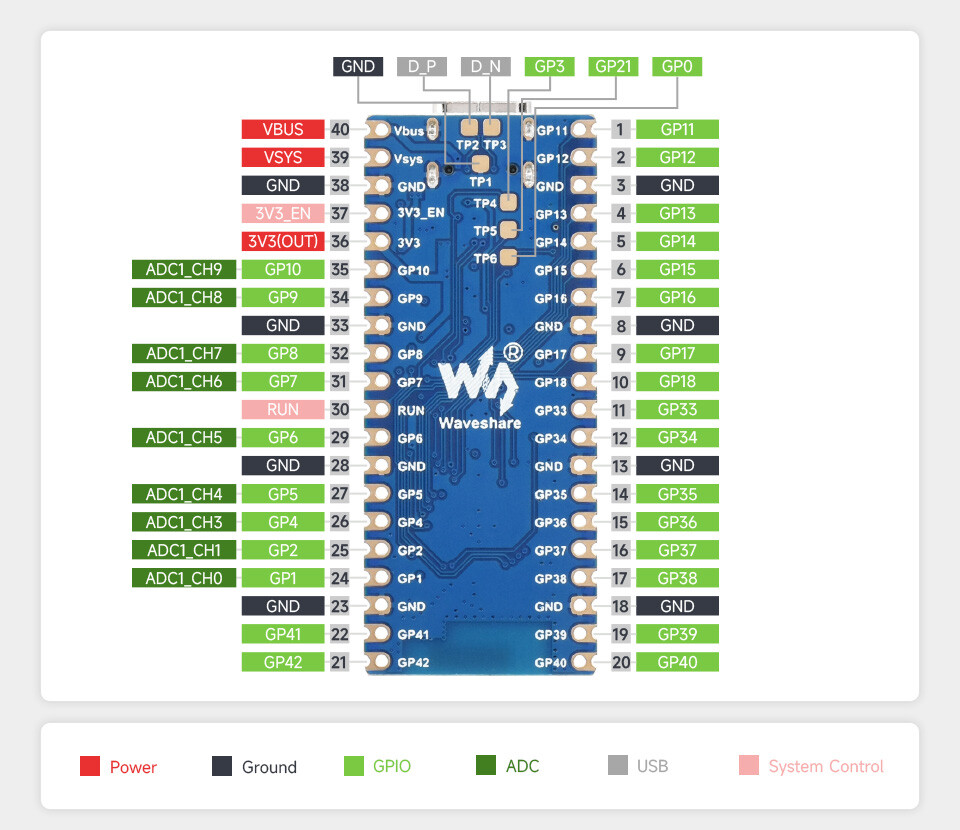

27 x Multifunktions-GPIO-pins

Konfigurerbar pinfunktion, muliggør fleksibel udvikling og integration

Bemærk: SPI, I2C, UART og andre interfaces kan tildeles de fleste GPIO’er via GPIO-matrixen og IO MUX, se databladet for ESP32-S3 for detaljer.

Hvad er ombord?

• ESP32-S3R2 Xtensa 32-bit LX7 dualcore-processor med indbygget 2 MB PSRAM
• 2,4-GHz-monopolkeramisk antenne
• W25Q128JVSIQ 16 MB Flash-speicher
• Tryk på BOOT-knappen for at komme i download-tilstand, når du nulstiller.
• TILGANGSTAST
• CH334F USB-HUB-Controller
• CH343P USB-zu-UART-chip
• MP28164 Høj effektiv DC-DC Buck-Boost-chip
• USB-Type-C-ansluget
• Driftsvisning

Wiki: www.waveshare.com/wiki/ESP32-S3-Pico

Leveringsomfang

ESP32-S3-Pico

• ESP32-S3-Pico x1

Downloads

• WikiHersteller-Wiki
