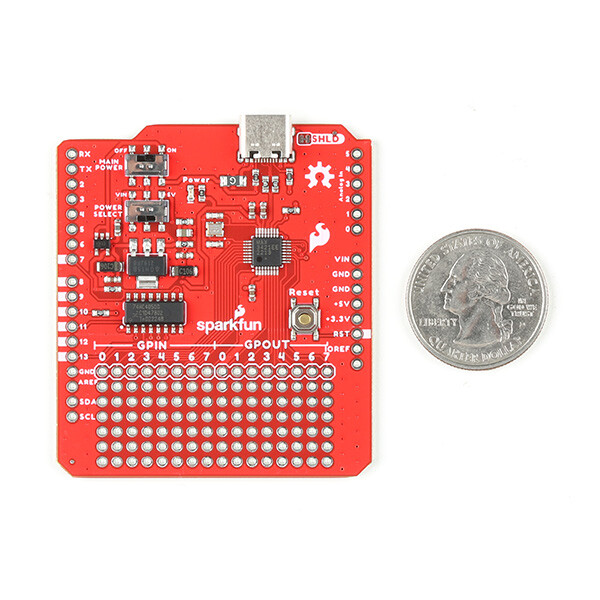

SparkFun USB-C Host Shield til Arduino, der bruger 5V og VIN pins

Det SparkFun USB-C Host Shield Indeholder al digital logik og analog kredsløb, der er nødvendig for at implementere en USB-periferie-/host-controller med din Arduino. Det betyder, at du kan bruge din Arduino til at kommunikere med og styre enhver USB 2.0-kompatibel enhed – USB-drev, digitale kameraer, BT-dongles og meget mere!

Denne version opdaterer USB-Type-A-porten til en USB-C-port og giver brugerne mulighed for at forsyne afskærmningen med strøm via de 5-V- eller VIN-stifter. USB-C-porten leverer også 5 V, ligesom enhver normal USB-port (vendt nedad) ville gøre.

En firetrådet seriel interface bruges til at kommunikere med host-controller chippen, således at afskærmningen forbinder hardware SPI pins (D10-13) på Arduino med MAX3421E. Alle SPI signaler sendes via en hex-konverter for at sænke dem til 3,3 V.

MAX3421E USB-controller

• Understøtter USB-host- og perifere funktioner
  • USB 2.0-specifikation: 12 Mbit/s (fuld hastighed)
• Driftsspænding: 3,0 – 3,6 V
• Strømforsyning:
  • 45 mA (maks.)
  • 8,7 mA (drift)
  • 30–60 µA (i hvile)
• SPI-taktfrekvens: 0–26 MHz
• Driftstemperatur: -40 – +85°C

Arduino-plade

• Arduino R3-platform

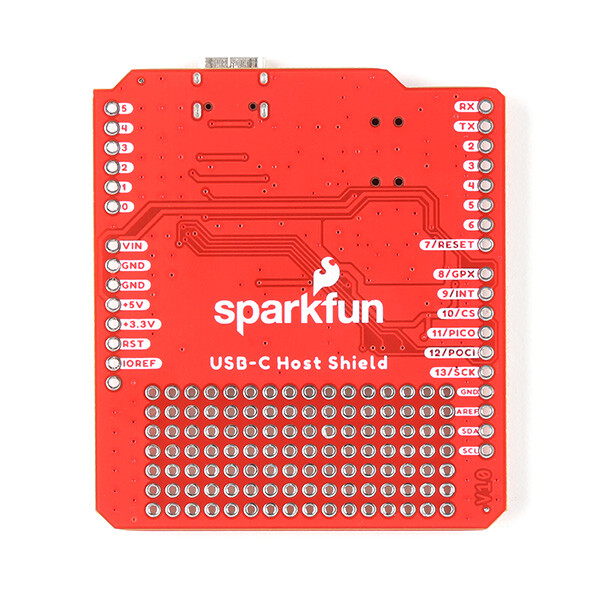

  • SPI-ben:
    • SCK: D13
    • POCI: D12
    • PICO: D11
    • CS: D10
  • INT: D9
  • GPX: D8
  • RST: D7
• Nulstillingsknap (til Arduino-kort)
• Kontakt:
  • Tænd/Sluk
  • Strømindgang: VIN eller 5 V
• USB-C-stik
  • Konfigureret til værtsprogrammer
  • Strømforsyning:
    • Begrænset af strømforbrug
    • CC1 og CC2 (56kΩ modstande)
