Adafruit CH334F Mini 2-Port USB-hub breakout

Nogle gange har du f.eks. en USB-host, som en indbygget Linux-platform, og ønsker at tilslutte flere enheder. Eller måske vil du omdanne en tastatur til et USB-periferieenhed til flere enheder. Adafruit CH334F Mini 2-Port USB Hub Breakout den har en CH334F USB 2.1-hub-chip, der en højhastighedstilkobling omdanner til to.

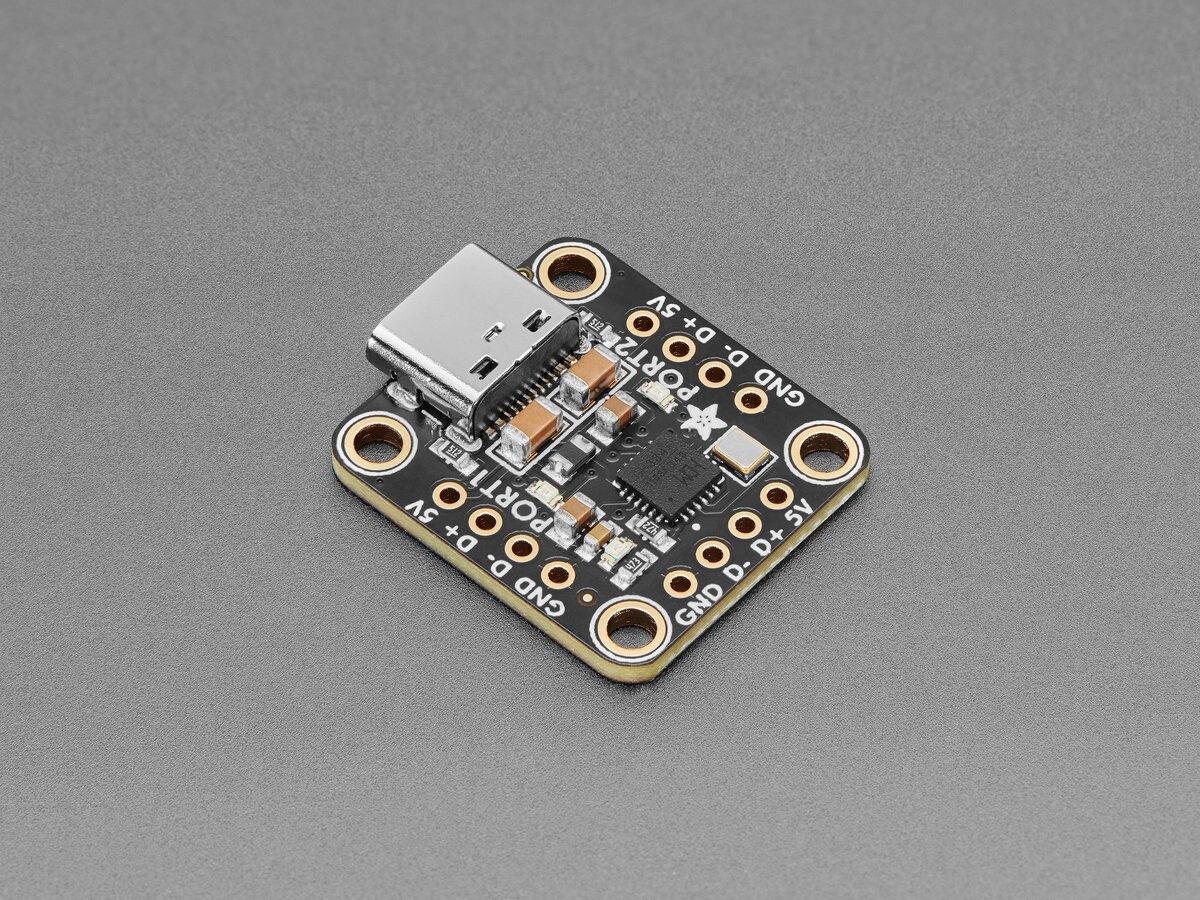

De fleste, der bruger en USB-hub, køber en, der leveres med et kabinet eller kabler. Disse hubs er dog klodsede – de er beregnet til ekstern brug. Denne breakout-board er kompakt og kan nemt integreres i et kabinet eller et eksisterende apparat. Der er fire monteringshuller, men ellers har vi forsøgt at holde det så kompakt som muligt.

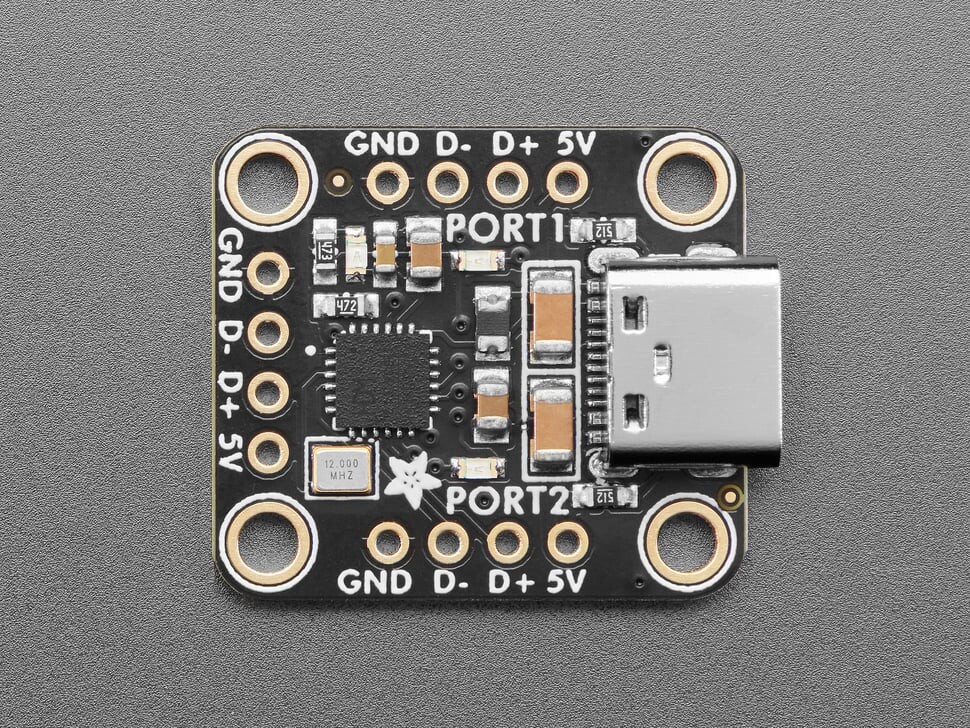

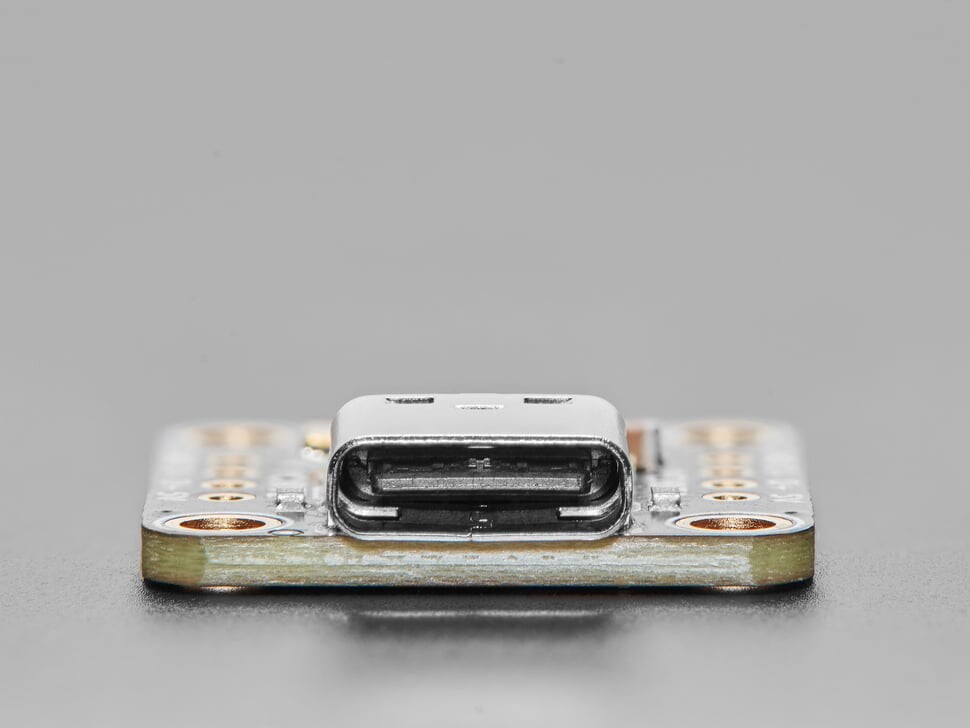

Wir haben es unter anderem deshalb so klein gehalten, weil wir keine Downstream-Anschlüsse eingebaut haben! Das Breakout hat entweder einen 0,1″-Header oder USB C für den Upstream und vier 4-polige Anschlüsse til Peripherieanslutninger. Vi forventer, at folk lodder direkte på pads eller bruger vores “enkle” USB-Breakout-kabler.

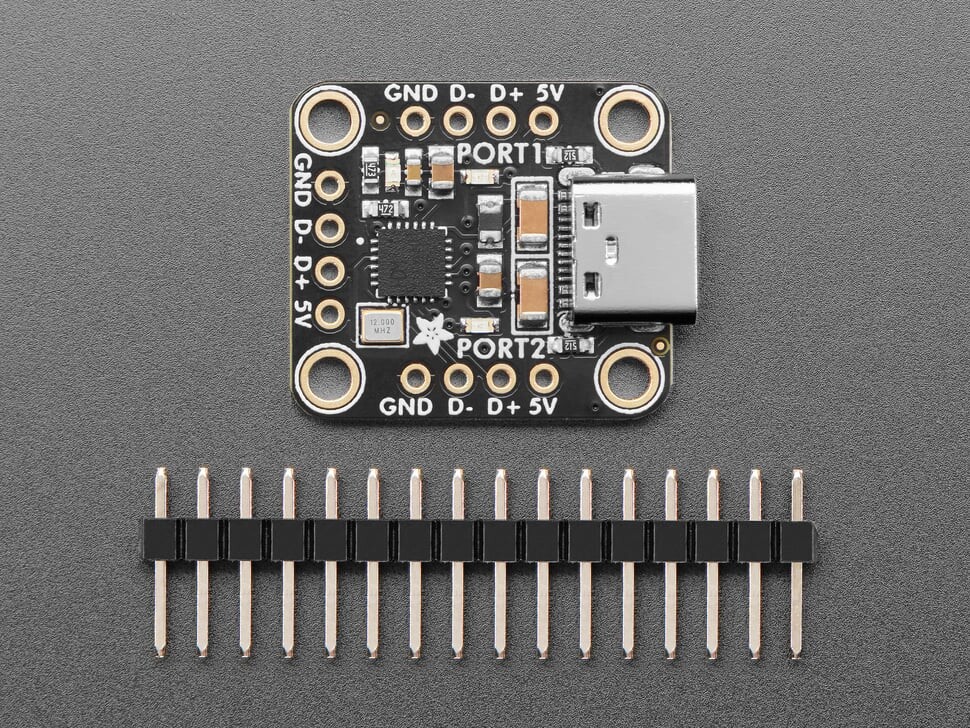

Du modtager et fuldt monteret/testet printplade og nogle headerstykker, hvis du ønsker at tilslutte dem til et breadboard. Bemærk dog, at der ikke er nogen USB-porte til de to downstream-enheder.

CH334-specifikationer:

• 4-Port USB-Hub med 4 USB 2.0 downstream-porte, kompatibel med USB 1.1-protokspecifikationen
• Understøtter High-Performance MTT-tilstand og tilbyder uafhængig TT for hver forbindelse for at opnå samtidig transmission med fuld båndbredde, med 4 gange den samlede båndbredde af STT.
• Understøtter LED-indikationer for statusvisning
• Leverer en kvartzosstiller med indbygget kondensator, understøtter ekstern input på 12 MHz og integreret PLL tilbyder 480 MHz takt til USB PHY.
• Integreret 1,5 kΩ pull-up modstand på upstream-porten, integreret pull-down modstand på downstream-porten er nødvendig for USB-host, optimerede periferi.
• USB-kontakter har 6-kV forbedret ESD-sikkerhed, klasse 3A

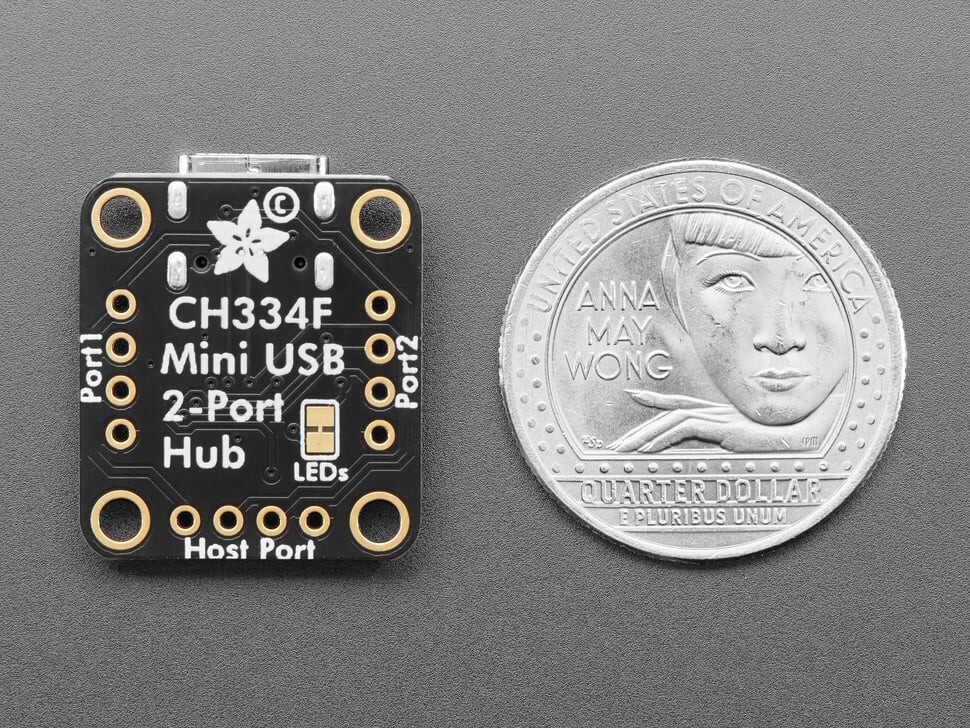

Produktmål: 24,0 mm x 20,1 mm x 5,0 mm / 0,9″ x 0,8″ x 0,2″

Produktvægt: 2,2 g / 0,1 oz
