Adafruit TS3USB30 1 til 2 USB-switch breakout-kort 5871

Der Adafruit TS3USB30 1 på 2 USB-switch Et praktisk breakout-board til TI TS3USB30, med hvilket du kan forbinde ét af to enheder til én port, hvilket er praktisk, hvis du har flere chips. Måske ønsker du at kommunikere via USB, men ikke ønsker et hub. Med dette breakout-board kan du forbinde det ene eller det andet – det er specielt designet til USB og kan derfor håndtere USB 2.0-forbindelser med høj båndbredde på 480 Mbit/s.

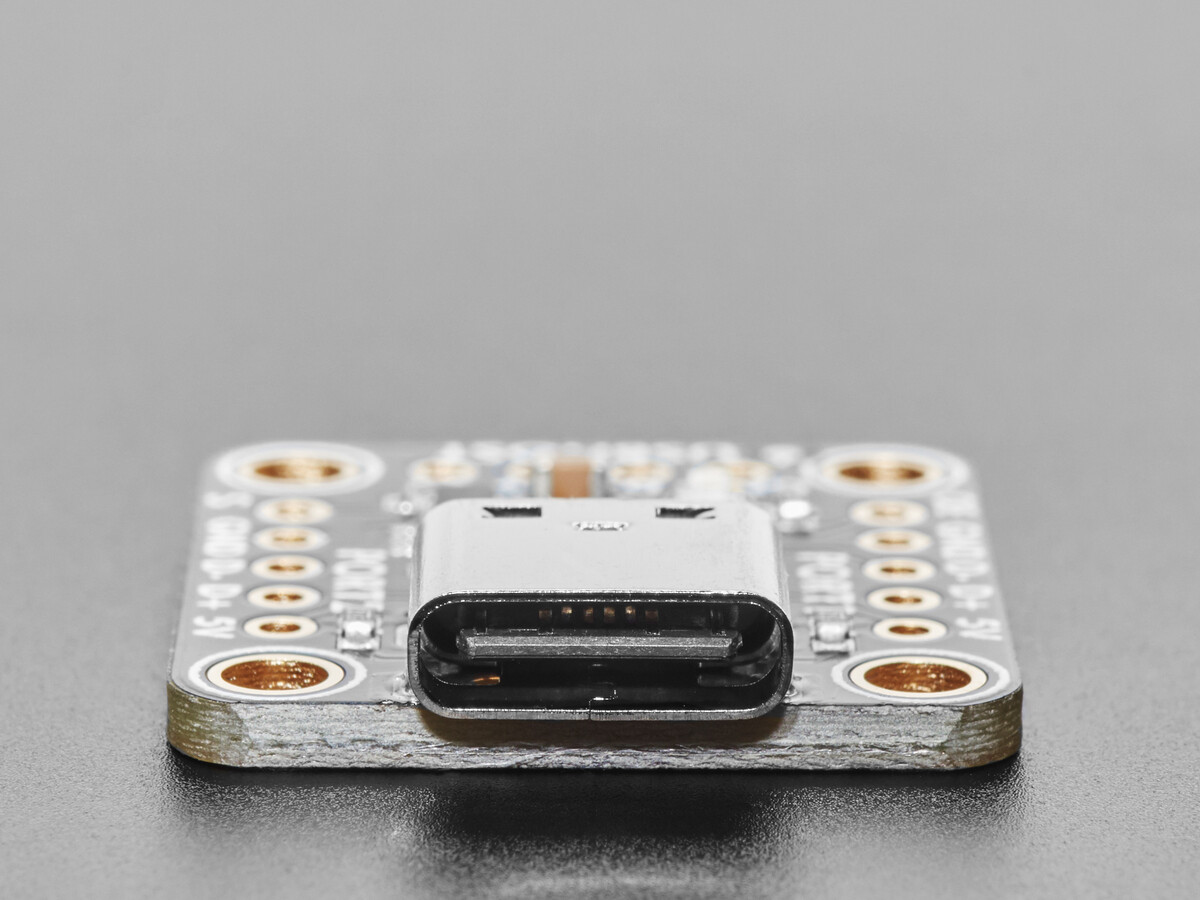

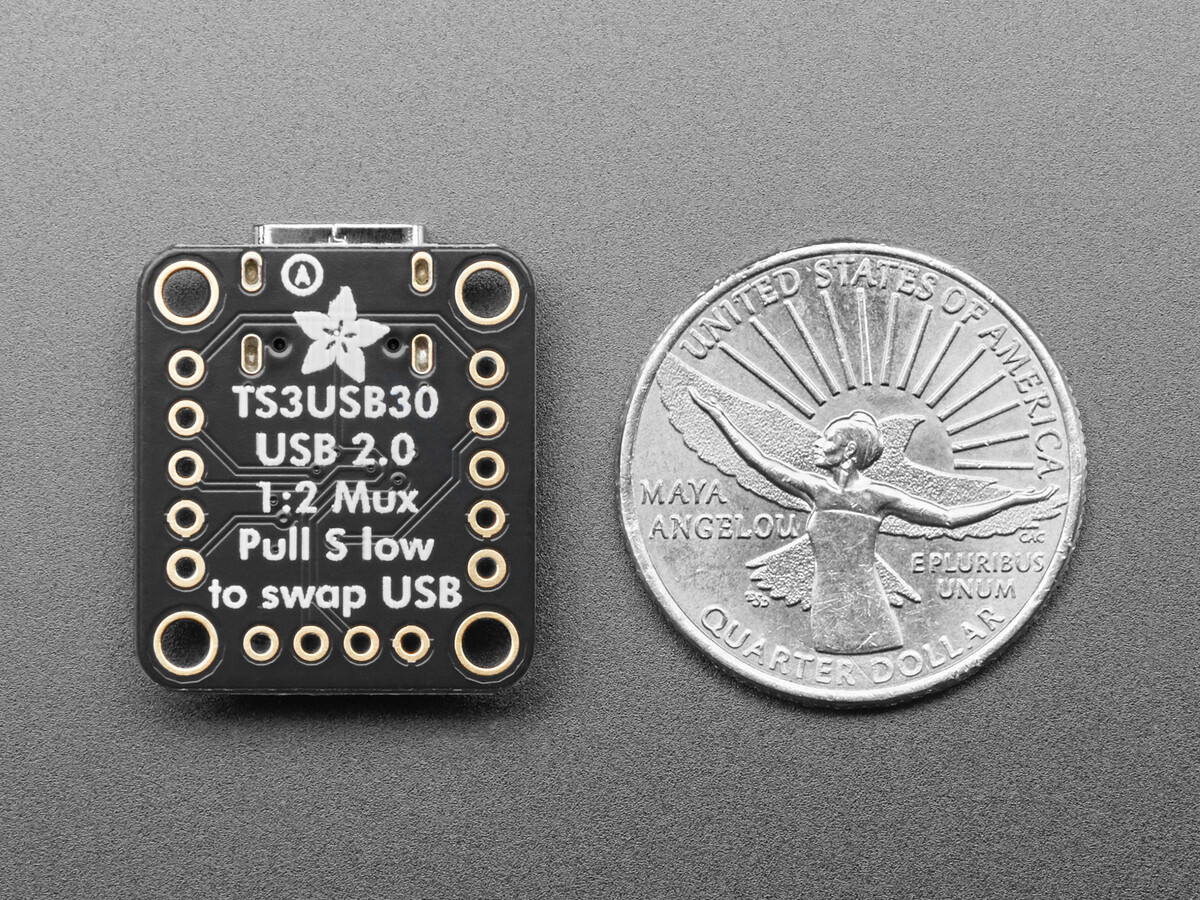

Brugen er ret simpel: Der er en “upstream”-forbindelse. Brug denne til at oprette forbindelse til et USB-hostenhed, f.eks. en computer eller en host-kompatibel mikroprocessor. Du kan enten bruge USB-C-porten eller de breakout-pads på bagsiden. Tilslut derefter to forskellige USB-periferiudstyr til strøm-, masse-, D+/D–ledningerne på begge sider. S Pinnen vælger, hvilken port der er aktiv: lavt signal er port 1, højt signal er port 2. Med output-enable-pinnen kan du slå begge fra.

Bemærk venligst, at strømmen ikke skiftes, men kun data! Begge sider får strøm, når switchen etablerer forbindelsen. Derfor skal dine perifere enheder vide, hvornår USB-datakommunikationen er afbrudt, hvis du ønsker, at de skal opføre sig anderledes eller genoprette. Vi har bemærket, at solide chips som FT232 og USB-stave fungerer godt i denne henseende, men mikrocontrollere kan blive forvirrede og ikke udføre en genoprettelse, da de kun opretter ved tænding. I dette tilfælde ønsker du også at nulstille enheden via dens egen reset- eller enable-pin.

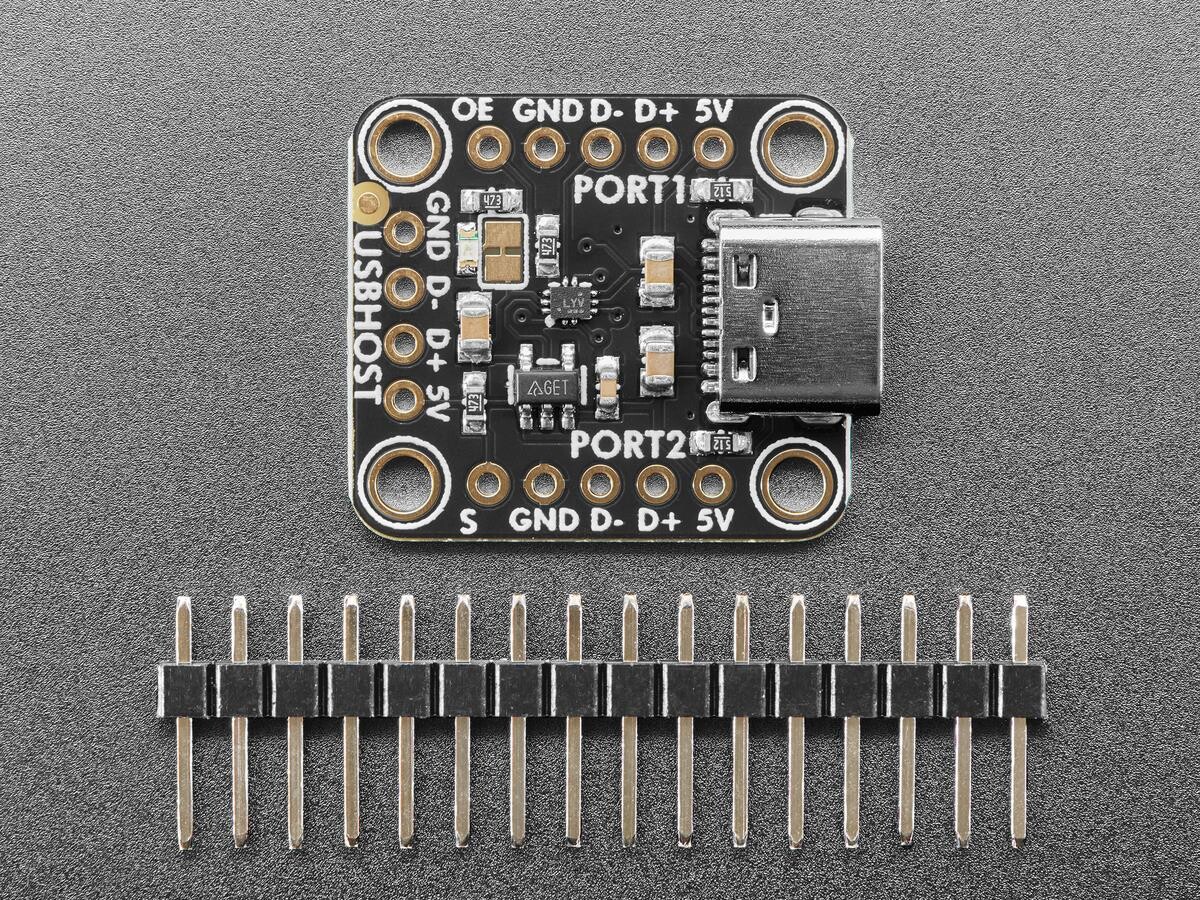

Breakout-boardet leveres komplet monteret, med en 3,3V-regulator fra 5V og en grøn strømlampe, der kan slås fra. Der er også inkluderet nogle headerstik, hvis du ønsker at bruge det i et breadboard. Ved hastigheder på 12 Mbit/s kan den maksimale hastighed dog være nået. Fire monteringshuller gør det nemt at fastgøre det ét sted.

Tekniske detaljer

• Produktmål: 24,0 mm x 20,3 mm x 4,9 mm
• Produktvægt: 2,1 g

Downloads

• Datasheet
