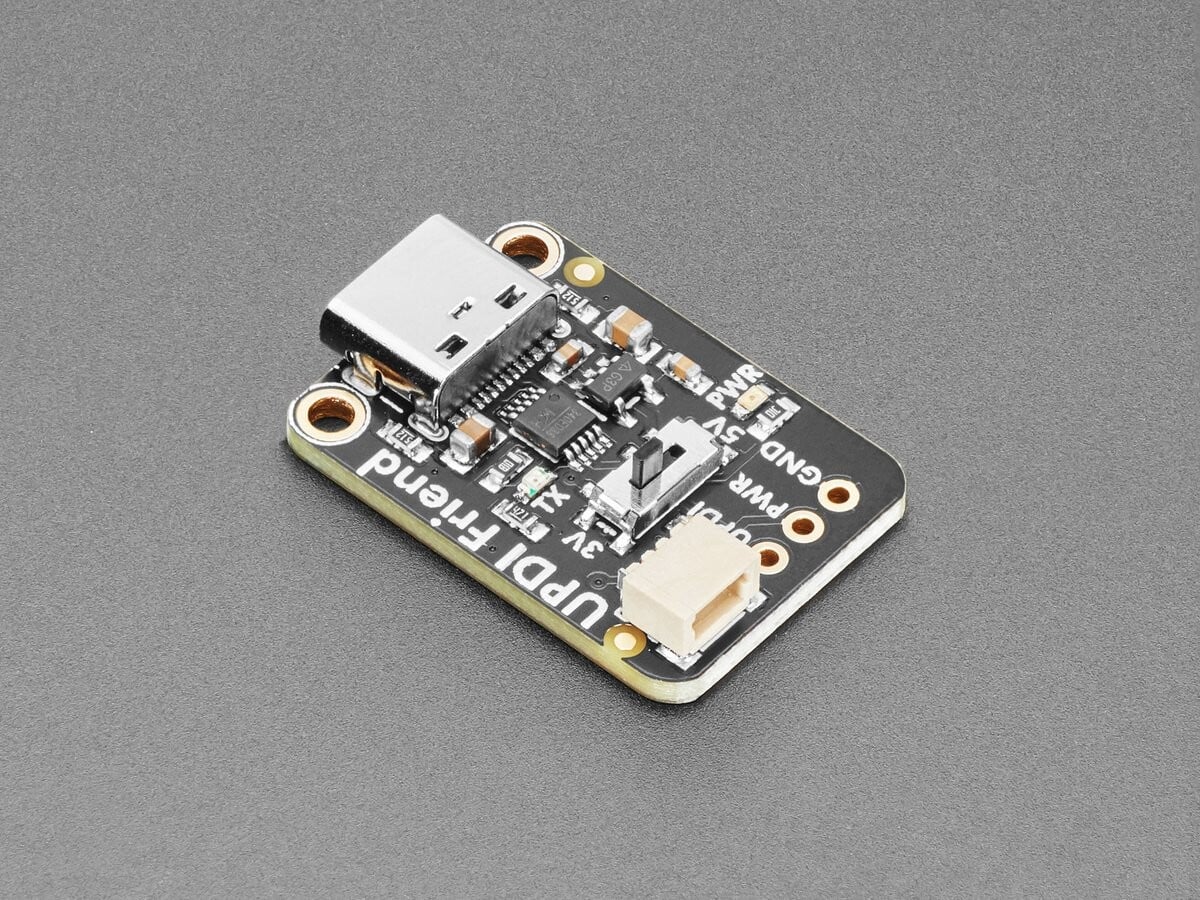

Adafruit UPDI Friend USB Serial UPDI Programmer 3V/5V USB Type-C 5879

UPDI står for „Unified Program and Debug Interface“, men dette lille og søde kort har vi kaldt „Unusually Playful Device Interfacer“, og det fungerer rigtig godt, når man klapper på det. Det er designet til at gøre programmering af moderne ATtiny-chips meget nemmere, da det har mulighed for valg mellem 3V eller 5V strøm og logik, drifts- og sendeindikator LED’er samt et hurtigt kabel, der kan stikkes i et breadboard.

Vi har for nylig arbejdet meget med chipsene ATtiny816, ATtiny817 og ATtiny1616, når det gælder vores vippebord-projekter. Og vi skal ofte programmere dem med en CP2102-baseret breakout-enhed, hvor der er en 1K-modstand loddet mellem RX- og TX-pins. Men vi ønsker os en pænere programmeringsløsning!

Denne UPDI-kompatible enhed gør det meget nemt at programmere disse chips:

• Vælg mellem 3 V eller 5 V strømforsyning og logik  – den 3V-regulator kan levere op til 500mA, så han også kan håndtere store projekter.

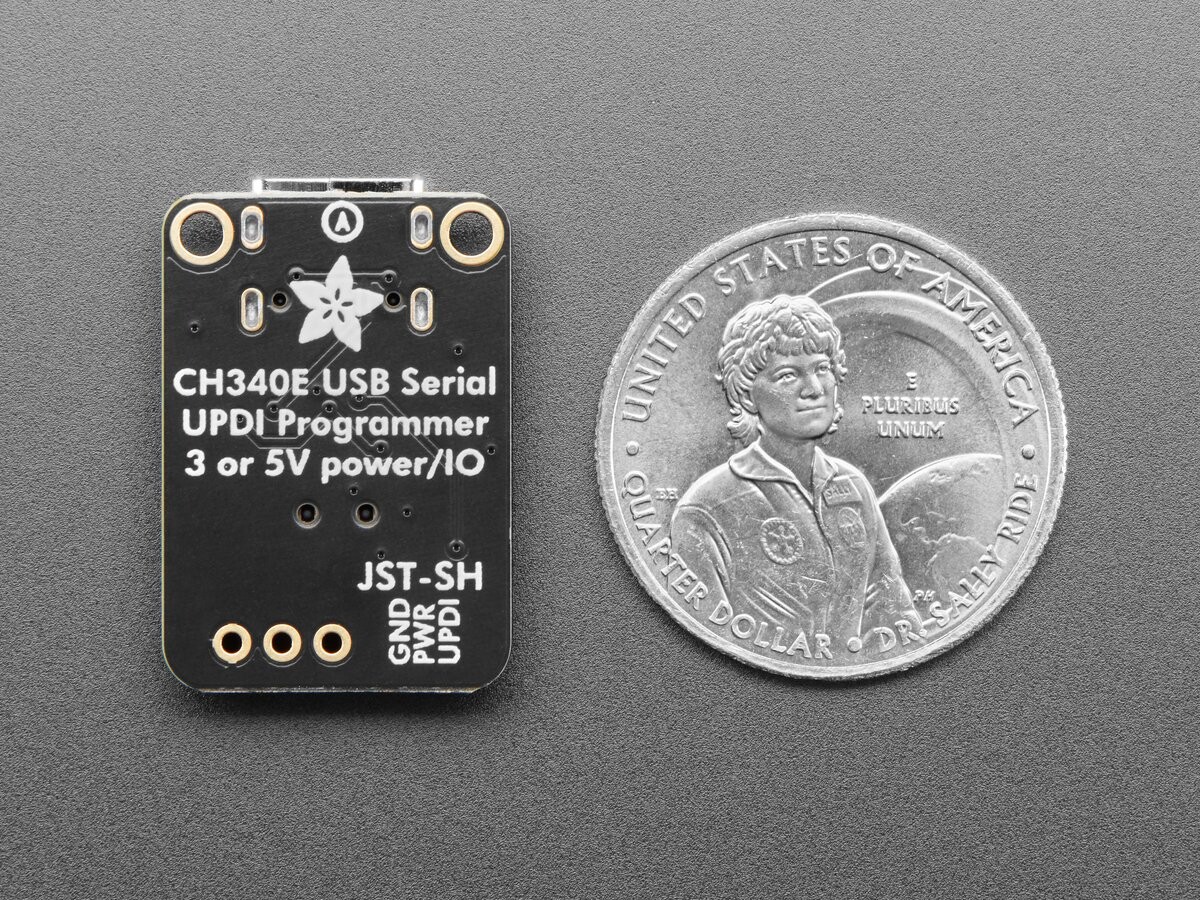

• CH340E USB-seriel Konverterchip med platformsoverensstemmende drivere
• 1K-loopback-modstand mellem RX og TX

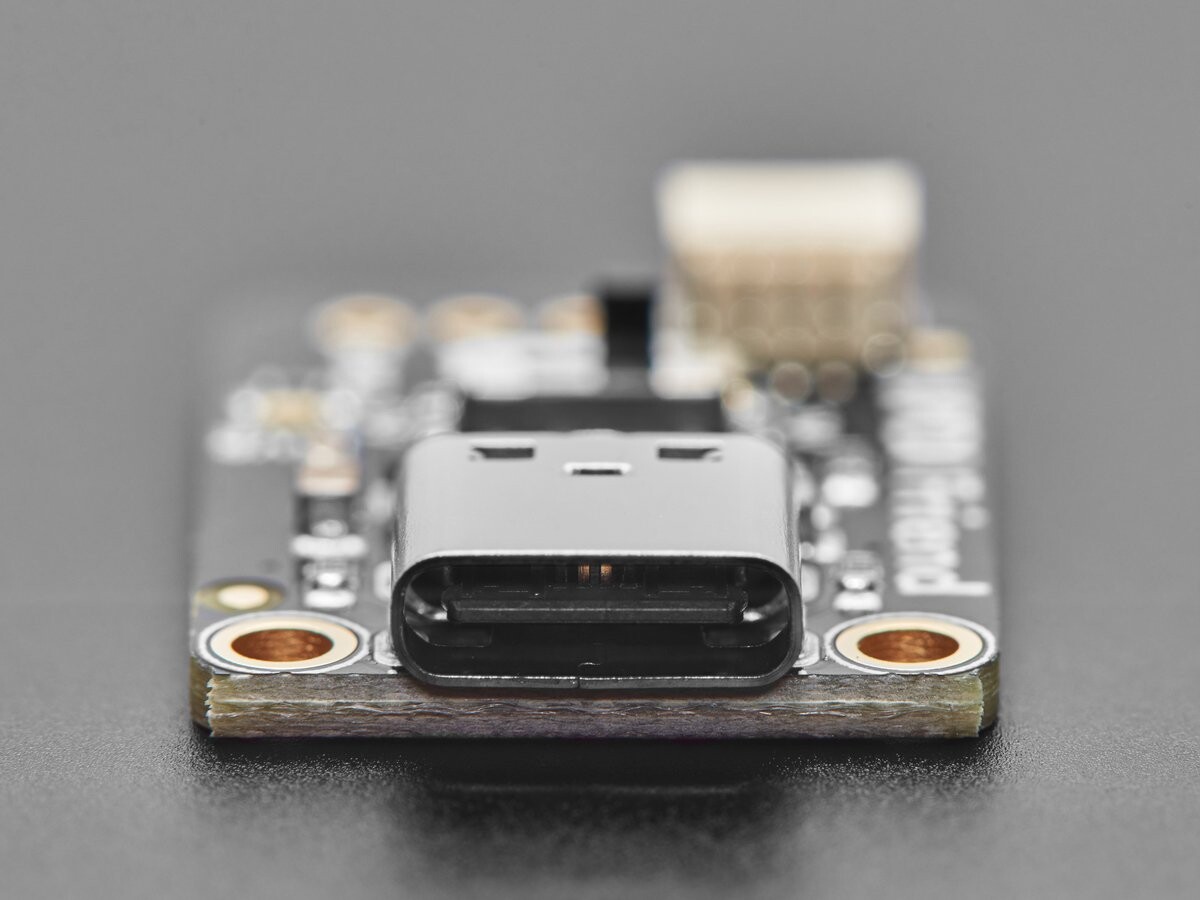

• USB Typ C for data- og strømkobling til enhver computer
• JST SH-kabel til hurtig tilslutning til et breadboard, inkluderet i leveringen. Et yderligere 3-polede JST SH-kabel med stik eller med stiftkontakt kan du få her.
• Prikker med en afstand på 0,1 Zoll til brugerdefinerede forbindelser.
• Grøn Power OK-LED
• Rød seriell aktivitets-LED
• Inspireret af dette Open Source hardware design fra Stefan Wagner!

Vi bruger Arduino IDE med installeret MegaTinyCore board support pakke. Vælg blot “Serial UPDI” som programmeringstype. Vi bruger 230 kbit/s, men 56 kbit/s er også fint.

Tekniske detaljer

• Produktdimensioner: 26,4 mm x 17,8 mm x 4,9 mm / 1,0″ x 0,7″ x 0,2″
• Produktvægt: 2,3 g / 0,1 oz

Downloads

• megaTinyCoreAnleitung
• open-source hardware design from Stefan WagnerAnleitung
