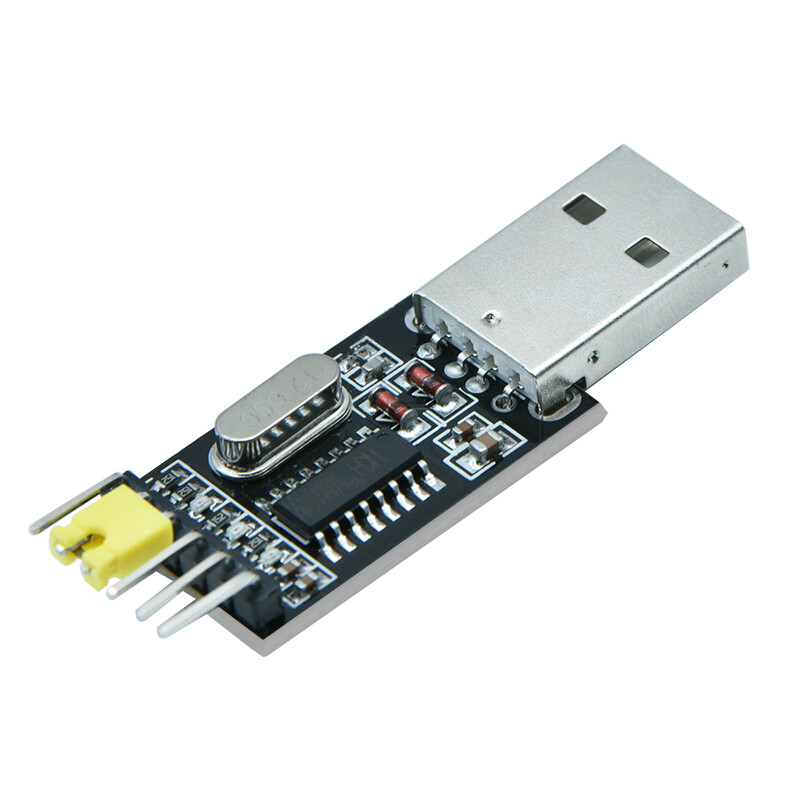

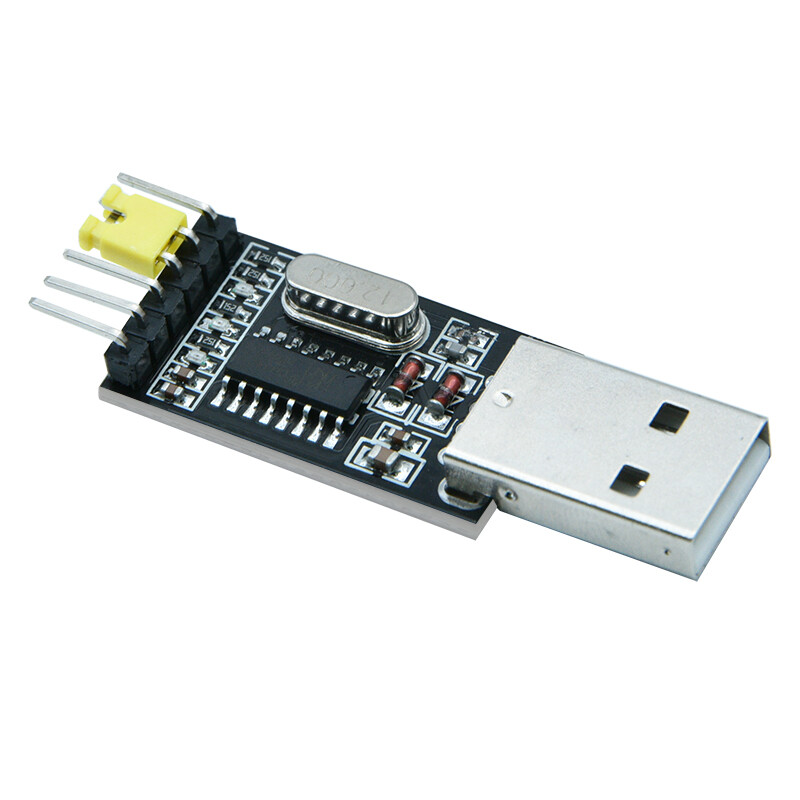

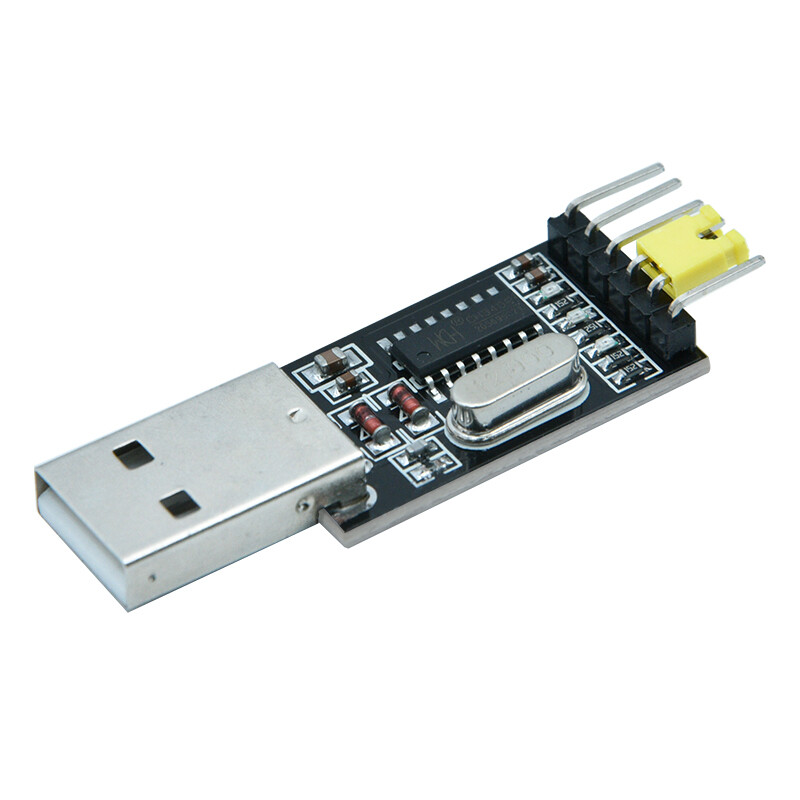

USB 2.0 TTL-konverteradapter CH340G UART FTDI Arduino

USB 2.0 TTL-konverter CH340G, 5V/3.3V med justerbar jumperwire.

USB CH340G er en billig løsning, der er velegnet til alle USB-serielle applikationer, når det drejer sig om at bruge denne konverter på forskellige operativsystemer.

Introduktion

• PWR-, TXD- og RXD-indikatorer, der gør det nemt at visualisere, om produktet fungerer uden enheden.
• Valgbar strømforsyning 3,3V eller 5V

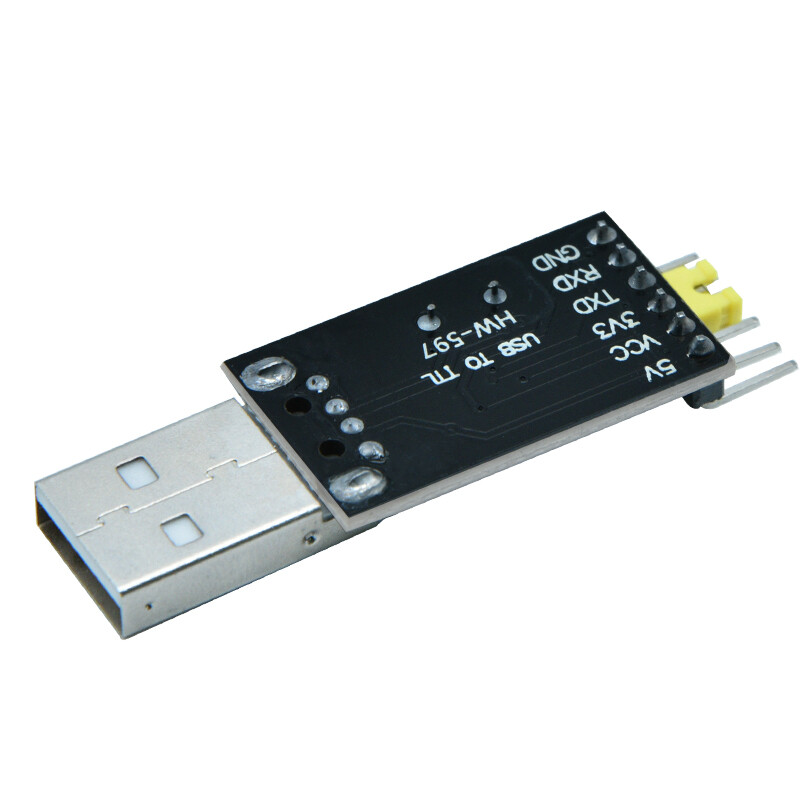

• 3,3 V og 5 V vælges via kortslutningsblæse: 6-PIN række af stik på kortslutningsblæsen – spændingsvalg (frontside, tælling fra top til bund) 12 kortsluttet for 5V TTL udgang, 23 kortsluttet for 3V3 TTL udgang
• PCB-størrelse: 33mm * 16mm

Instruktioner for brug af modulet

• Valget mellem 3,3 V og 5 V afhænger af den faktiske anvendelsesmiljø. Vælg 3,3 V, hvis systemet er 3,3 V, og vælg 5 V, hvis systemet er 5 V.
• Hvis driveren og forbindelsen er korrekt, kan modulet ikke kommunikere korrekt. Prøv derefter at justere RXD- og TXD-ledningerne;
• Den nemmeste måde at teste modulet på: Kortslut TXD og RXD-pindene på modulet, åbn det serielle debugværktøj, send noget tilfældigt, modulet vender tilbage som det er, så er modulet i orden.

Downloads

• Treiber
