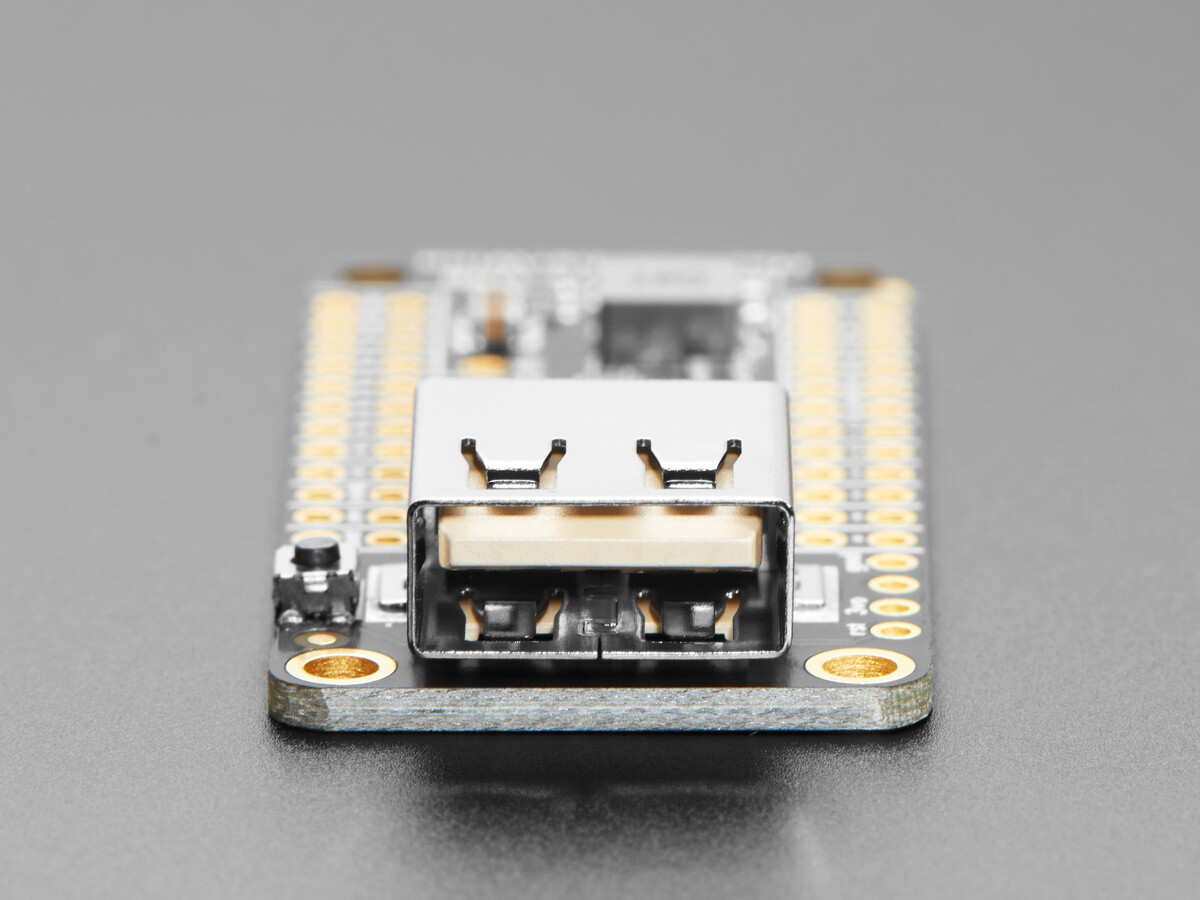

Adafruit USB-værk med MAX3421E 5858

Mange mikrocontrollere har i dag USB-porte, der kan bruges til at programmere eller debugge, ligesom en tastatur eller et harddiskstativ, eller simpelthen til at sende data mellem en computer og din firmware. Men vidste du, at du også kan tilføje en USB-host-port? Det betyder, at du kan tilslutte en tastatur, mus eller et harddiskstativ til dit mikrocontroller-projekt – hvilket åbner op for et stort økosystem af almindelige standardenheder, som du nu kan integrere. Adafruit USB-værts FeatherWing Gør det nemmere at tilføje USB-host-understøttelse, især nu hvor TinyUSB understøtter den som et “nativt” interface for host-understøttelse i Arduino-biblioteket.

Denne Wing bruger MAX3421E – en velkendt USB-host-chip. Den bruger SPI og en IRQ-pin til at sende data til næsten ethvert USB-enhed. Bemærk, at du ikke vil kunne opnå hurtig datatransmission på 480 Mbit/s på grund af den ældre chip og begrænsningen af SPI-portens hastighed. Men det fungerer fint til en simpel HID-interface eller endda læsning/skrivning til et masselagerenhed. Der findes en berømt USB-host-bibliotek, som kan bruges. AVR-Unterstütning, men den ser også at den understøtter nRF52 og ESP32. Vi anbefaler personligt brugen af TinyUSB-Arduino-biblioteket – ulempen er dog, at chippen allerede skal have TinyUSB-understøttelse, hvilket betyder, at den er ideel til RP2040-, ESP32-S2- eller S3-, nRF52840- og SAMD21/51-chips erforderligt. Sørg for, at det ønskede Feather-mainboard understøttes, før du køber, for begge biblioteker!

Udover MAX3421E har vi en 5V 1A booster med 500mA sikring, der kan levere et rent og stabilt 5V via USB- eller batteriforsyning. Der er også en aktiveringspin til at slå den fra og tænde igen efter behov.

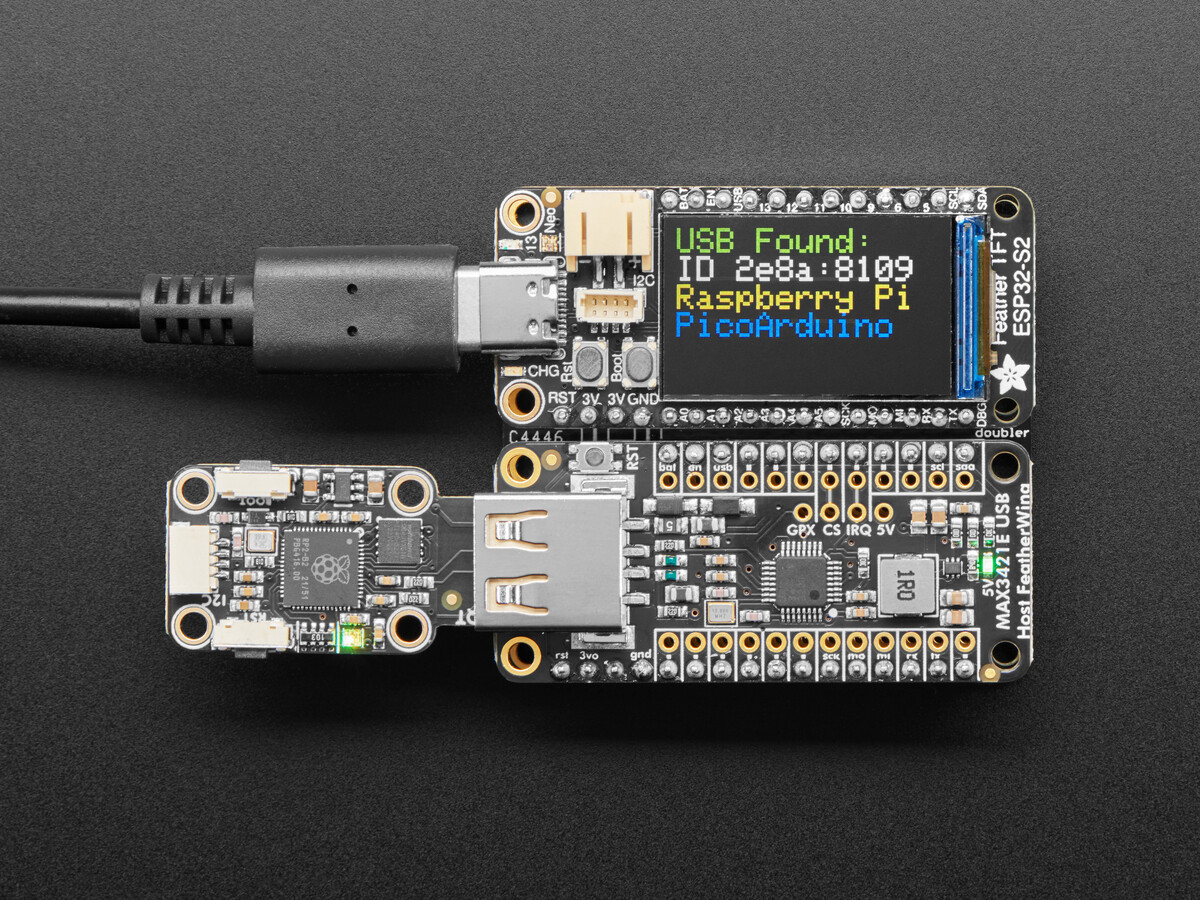

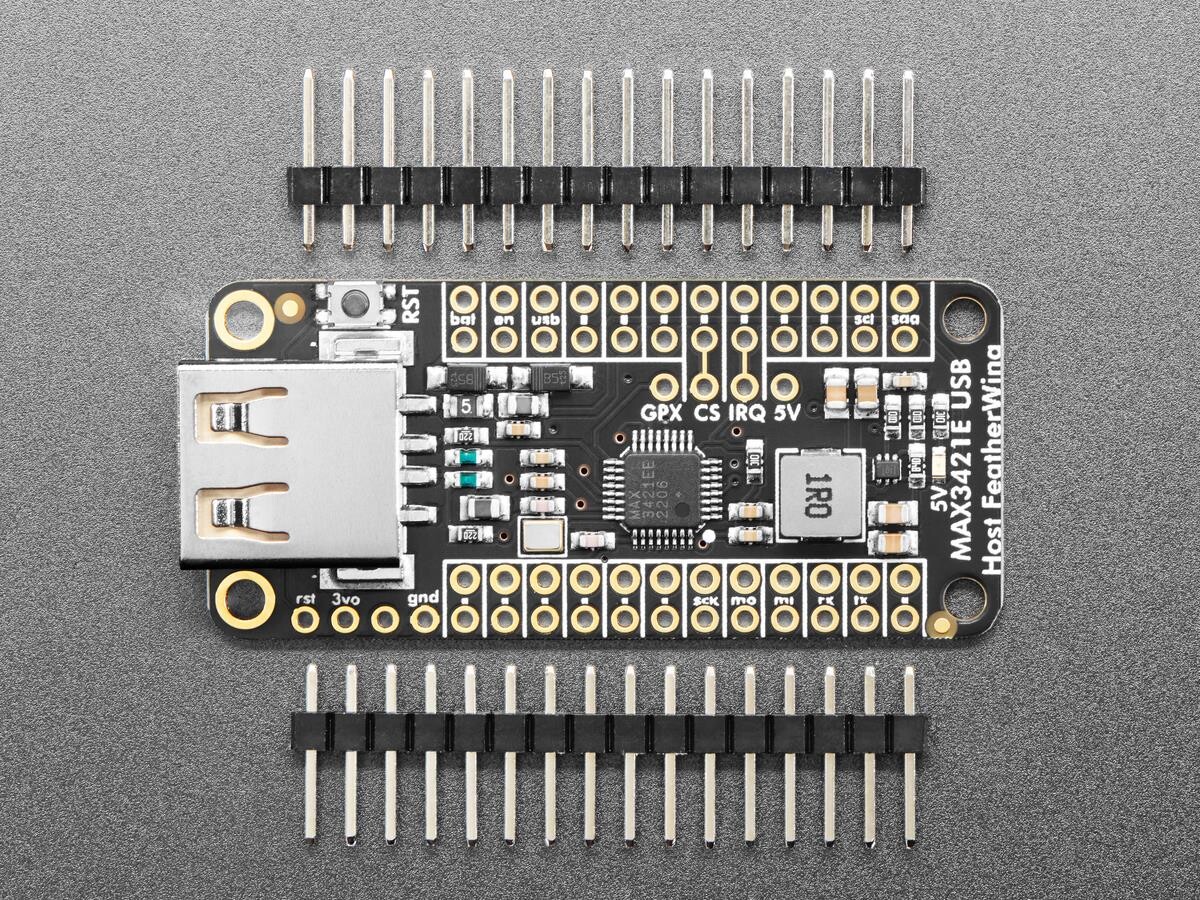

Leveres som en sammensat vinge med nogle headerstik. Solder headerstikkene og tilslut den til et Feather-mainboard for at udvide dets muligheder! Husk, at du har brug for driverunderstøttelse til MAX3421E (se ovenfor for chips, der er kendt for at fungere), og hvis du ikke bruger en generisk mus, tastatur, et serielt CDC-enhed eller et USB-masselager, skal du også bruge en USB-driver, der ved, hvordan den kommunikerer med enheden – og det er ikke ligetil at skrive en sådan driver.

Tekniske detaljer

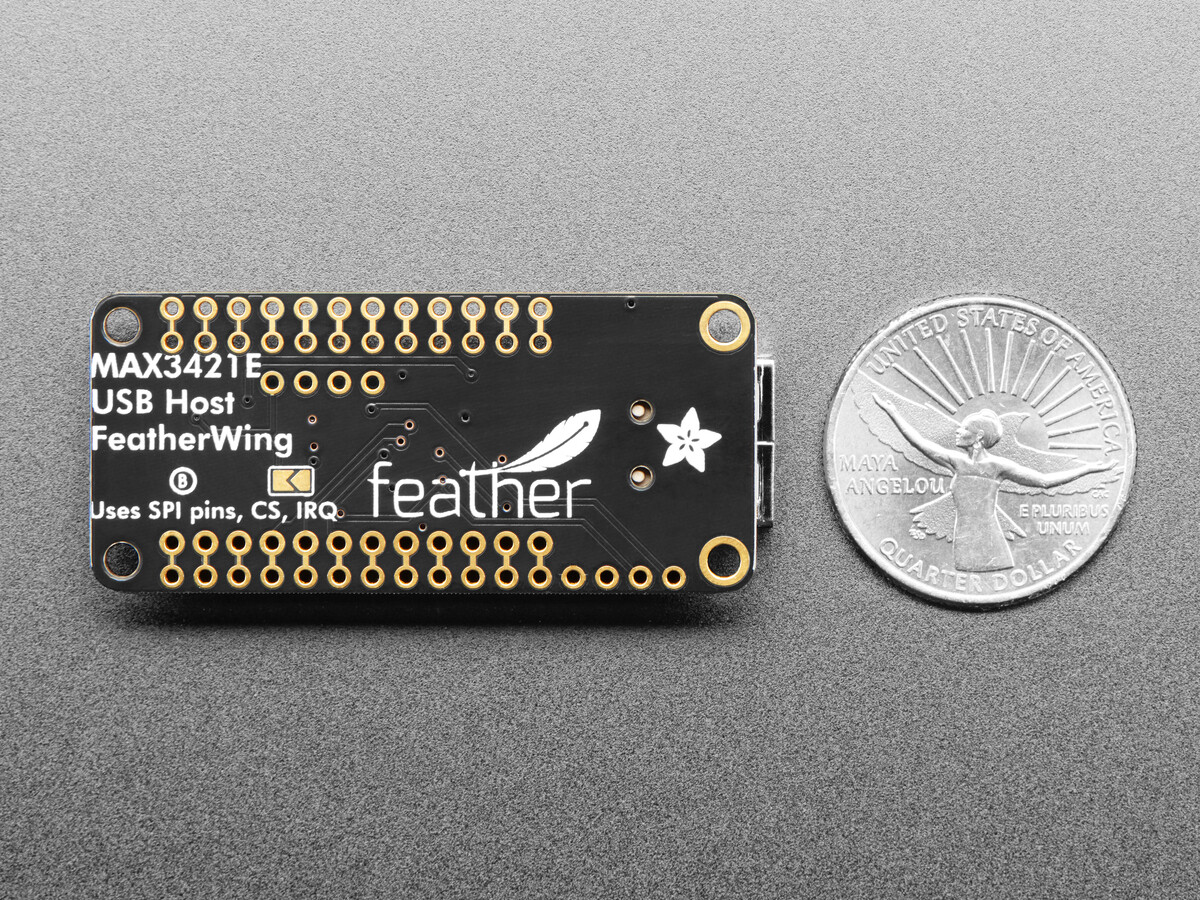

• Produktdimensioner: 52,0 mm x 22,8 mm x 8,8 mm / 2,0″ x 0,9″ x 0,3″
• Produktvægt: 6,3 g / 0,2 oz
