Adafruit USB Type C Vertikal Breakout Downstream Connection 5993

Smid alle Mini- og Micro-B-USB-kabler, som du har i plastiktonen; den næste generation af USB-stik er her: USB C! Du vil snart se disse porte på alle mulige enheder, når branchen skifter fra Micro B eller Lightning til det nye standard. Mindst indtil næste standard kommer ud. Dette er vertikal Version.

USB-C har en symmetrisk/omvendbar stik, flere datapins og en højere strømforsyningskapacitet. Men for de fleste udviklere vil den pin-brug, som du kender og værdsætter fra det ældre USB, være mere end tilstrækkelig. Dette breakout giver dig alle de nødvendige grundlæggende funktioner og en modstandskonfiguration, der efterligner klassisk USB 2.0 til en downstream-forbindelse.

De to 5,1 kΩ-modstande ved CC-Pinnene angreifen den Upstream-Port, der 5 V og op til 1,5 A leverer (om upstream kan levere så meget strøm, afhænger det af, hvad du forbinder med).

For de fleste anvendelser kan du VBUS til din 5V-indgang jord jord og D+ og D- Som forventet, forbind. Du kan overvåge CC- og SBU-pinnene for at bestemme kabelens polaritet eller sende sidebånddata. Eller lad dem være adskilt.

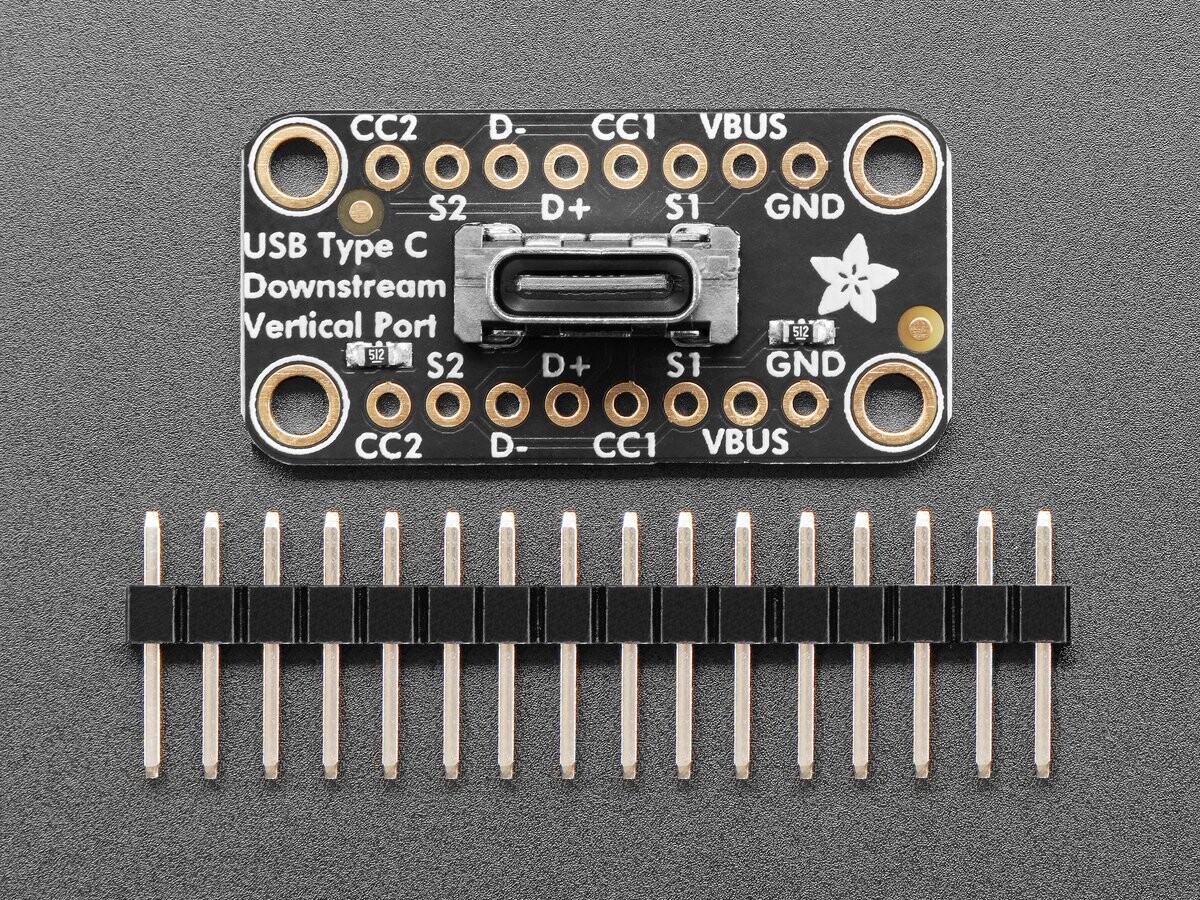

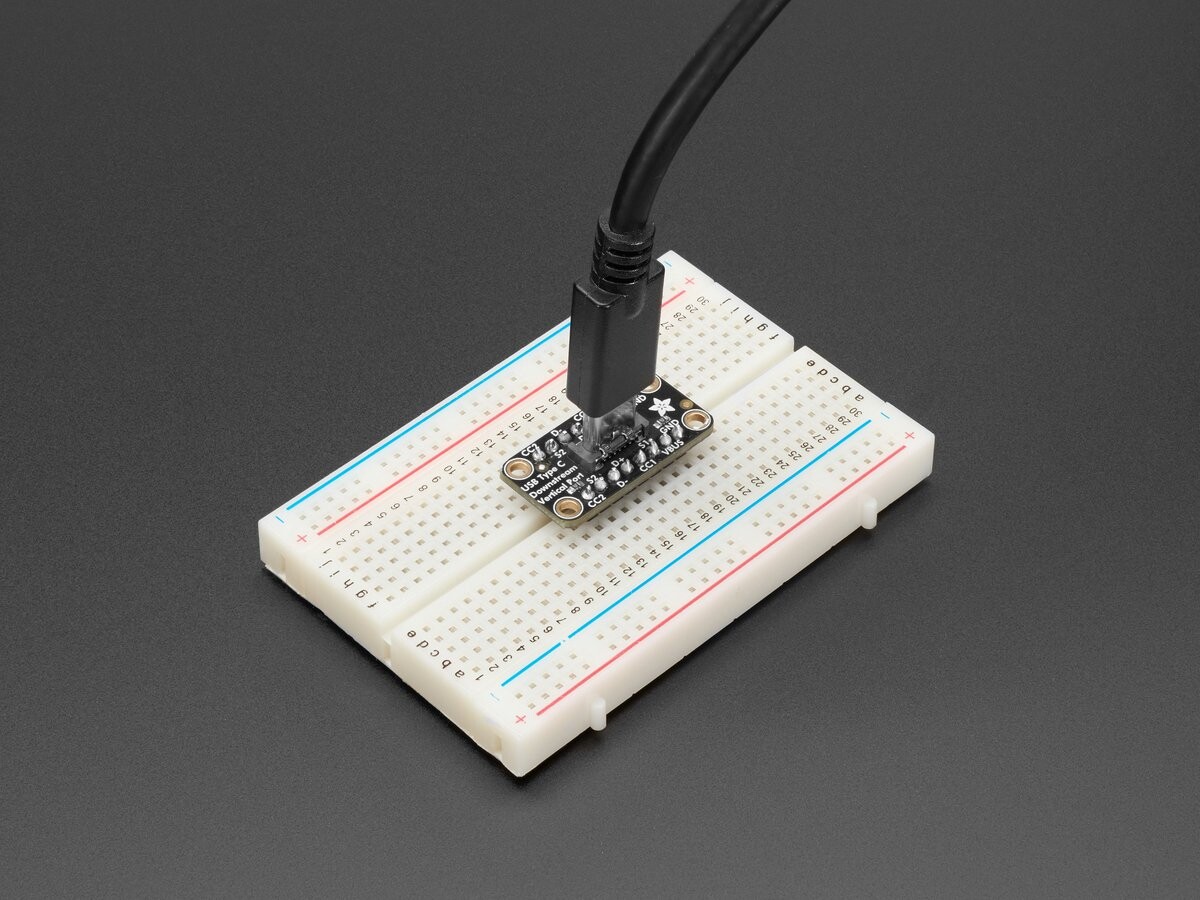

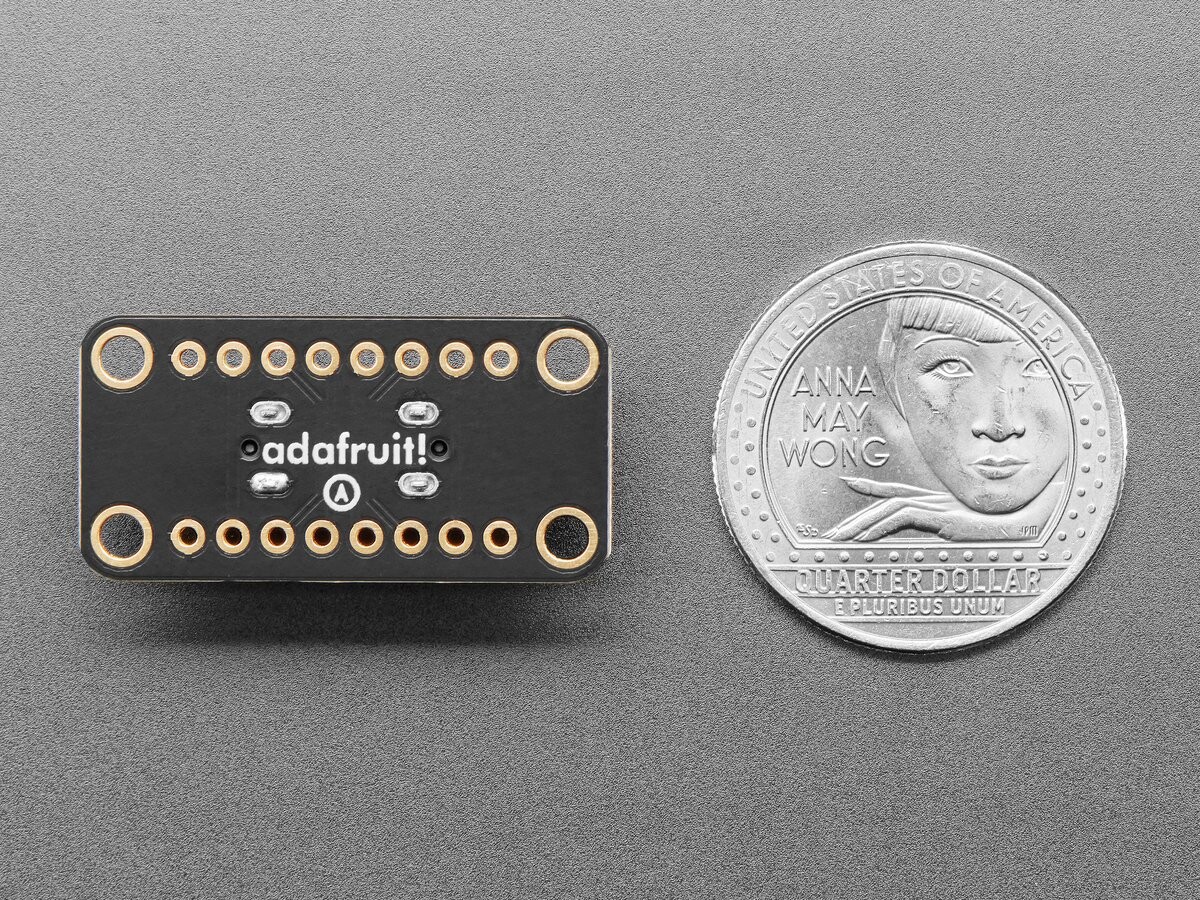

Da dette stik er lodret, vil du modtage to identiske breakout-strips fra os, så den kan ligge fladt på et breadboard, samt fire monteringshuller, hvis du ønsker at fastgøre det i en kabinet.

Tekniske detaljer

• Produktmål: 30,5 mm x 15,2 mm x 11,1 mm / 1,2″ x 0,6″ x 0,4″
• Produktvægt: 2,2 g / 0,1 oz
