Pololu Dual G2 High-Power Motor Driver 18V 22A til Raspberry Pi (Delvist sæt) 3754

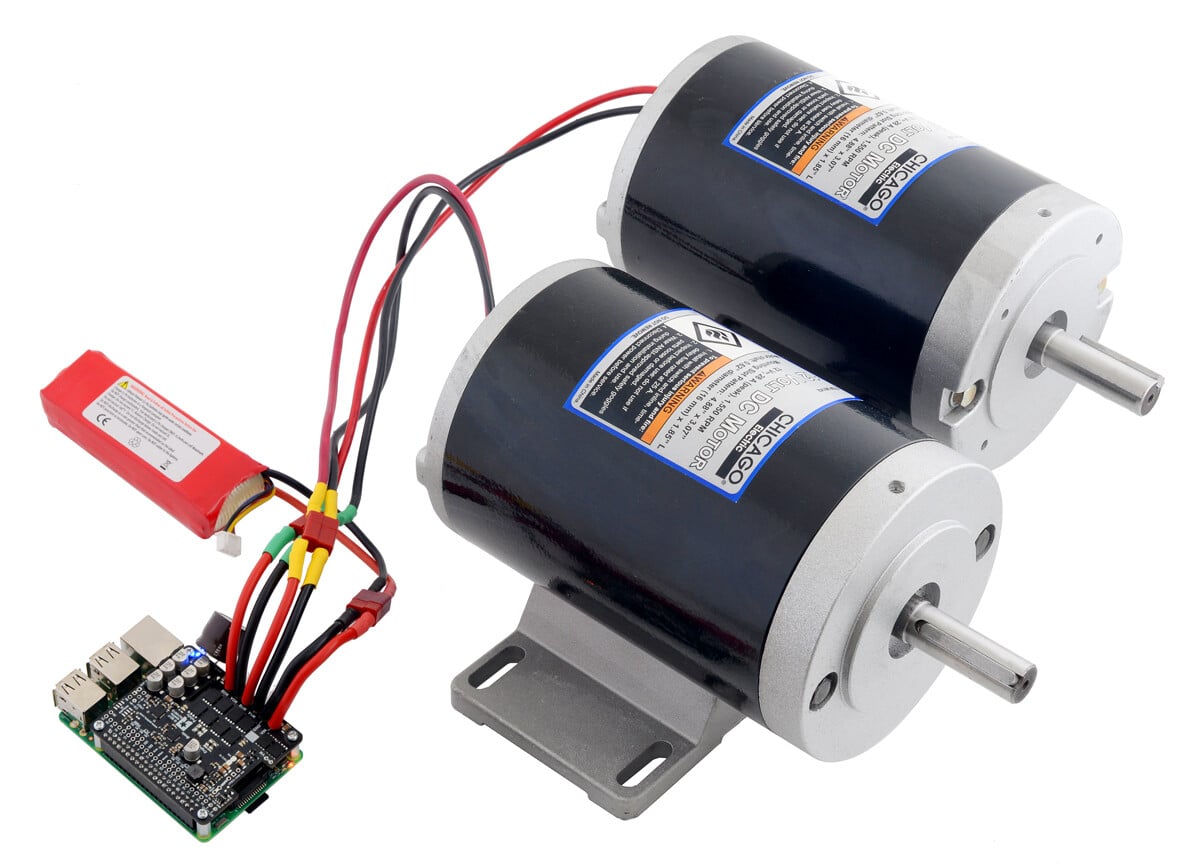

Dette ekstrakort muliggør den nemme styring af to kraftfulde DC-motorer med Raspberry Pi. Hans to dedikerede H-broer med MOSFET understøtter et bredt driftsområde 6,5 V til 30 V og er effektive nok til at fungere kontinuerligt 22 A Uden køleplade. Driverne tilbyder grundlæggende strømbegrænsningsfunktioner og accepterer ultralyd-PWM-frekvenser for et mere støjfri drift. De standardiserede pin-tilordninger gør det nemt at komme i gang, men kan tilpasses til specifikke anvendelser. Denne version er Delkomponent leveret; Alle overflade-monterbare komponenter er installeret, men de medfølgende stik er ikke loddet.

• Driftsspænding: 6,5 V til 30 V (absolut maksimum; ikke beregnet til brug med 24-V-batterier)
• Maksimal strøm: 22 A kontinuerligt
• Aktiv strømbegrænsning (afbrydning) med en omtrentlig standardgrænse på 60 A (kan justeres til lavere værdier).

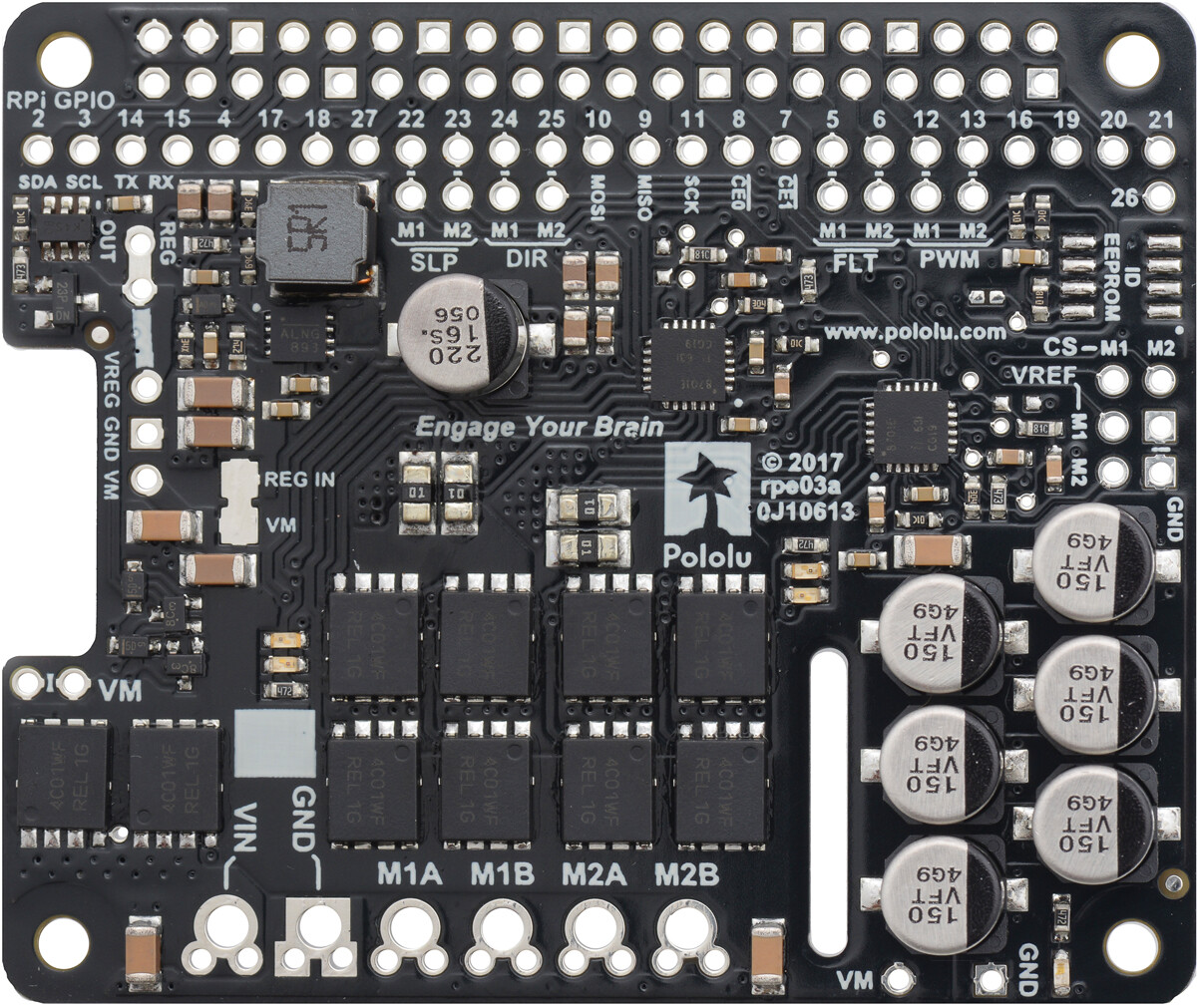

Dette er 18V 22Motortreiber, en Delkomponent; Tilslutninger er inkluderet i leveringsomfanget, men de er ikke loddet. Det adskiller sig fra de andre versioner ved at have sort Printplade og tal 150 på de seks store, sølvfarvede elektrolytkondensatorer i hjørnet af panelet.

Mål

• Størrelse: 65 mm × 56 mm
• Vægt: 20 g. Uden medfølgende forbindelser og monteringsmateriale.

Generelle specifikationer

• Motorporte: 2
• Minimum driftsspænding: 6,5 V
• Maksimal driftsspænding: 30 V. Absolut maksimum; Højere spændinger kan permanent beskadige motortreiberen. Den anbefalede højestværdi er ca. 24 V, hvilket giver et sikkerhedsafstand for spændingsudsving på strømforsyningsledningen. Anbefales ikke til brug med 24-V batterier.
• Kontinuerlig strøm pr. kanal: 22 A. Typiske resultater ved stuetemperatur, når begge kanaler kører med en arbejdsfase på 90 %.
• Maksimal PWM-frekvens: 100 kHz
• Polaritetsbeskyttelse?: Ja
• Del?
