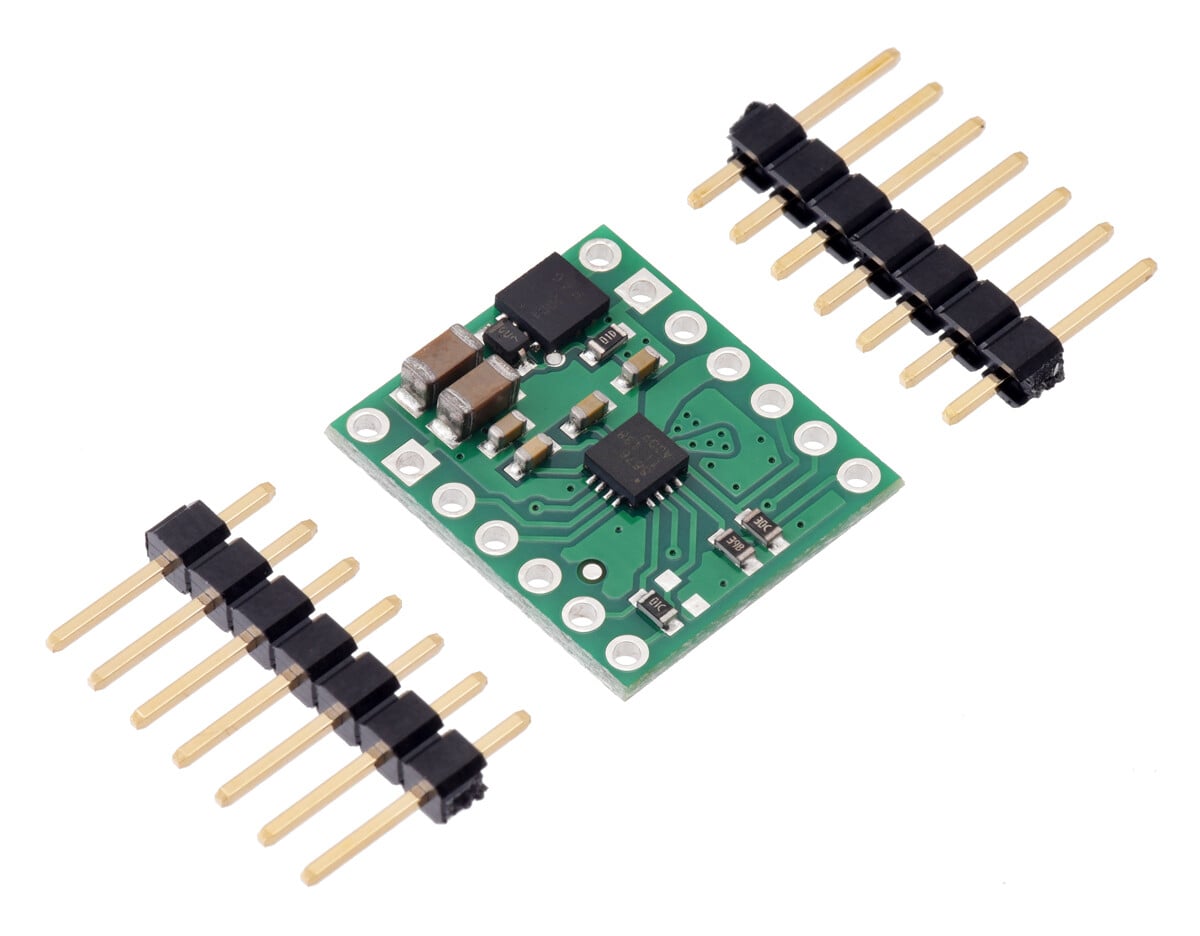

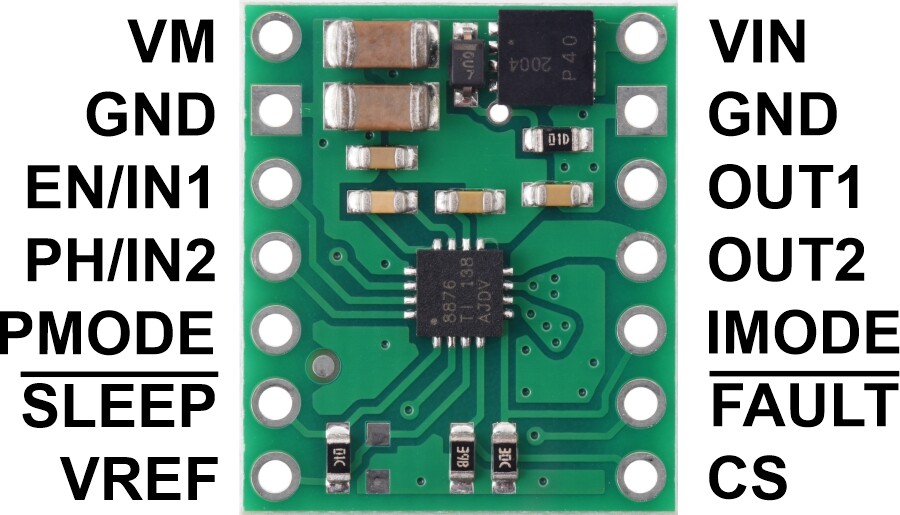

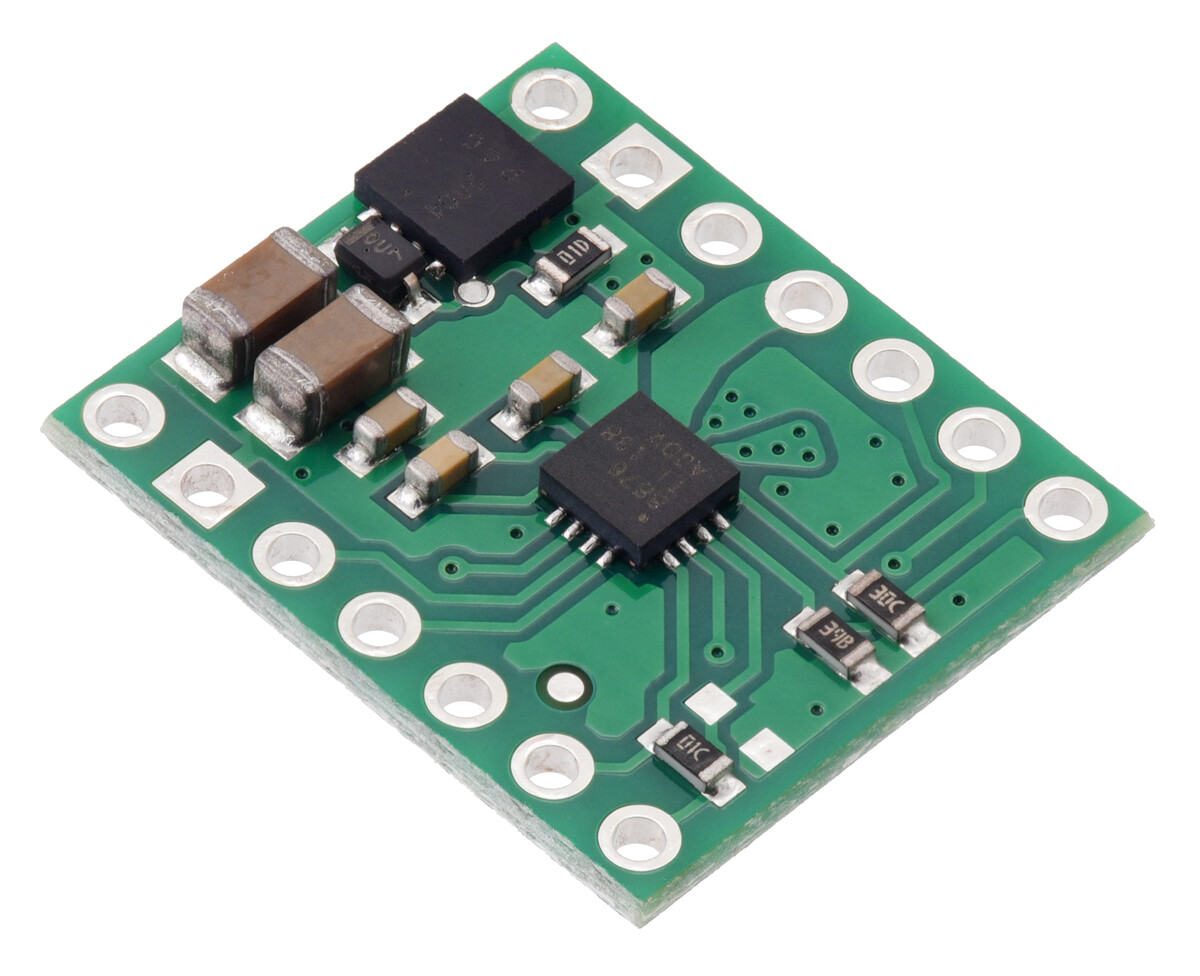

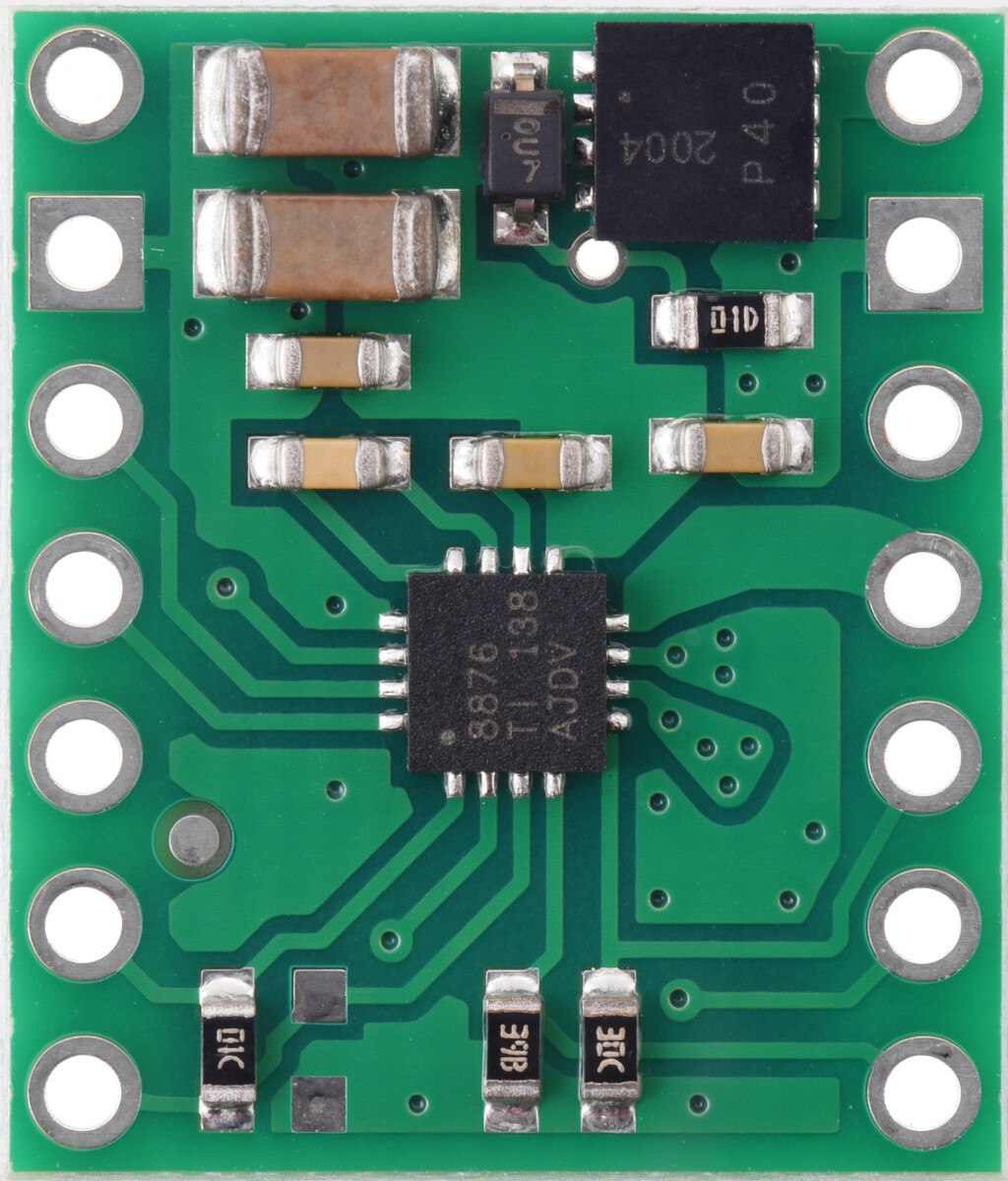

Pololu DRV8876 (QFN) Enkelt børstemotor driver carrier 4037

Dette kompakte Breakout-board til DRV8876-Motorstyring TI tilbyder et stort driftsspændingsområde fra 4,5 V til 37 V og kan kontinuerligt levere 1,1 A (3,5 A i spidsbelastning) til en Enkel bidirektionell børste leverer DC-motorDRV8876 har desuden en integreret strømmåling og -regulering samt en indbygget beskyttelse mod lav spænding, overstrøm og overtemperatur. Bærepladen tilbyder yderligere beskyttelse mod omvendt polaritet.

• Styring af en enkelt tovejs DC-børstemotor eller to enfasede DC-børstemotorer
• Motordriftsspænding: 4,5 V til 37 V
• Udgangsstrøm:
  • DRV8876 (QFN): 1,1 A kontinuerligt (3,5 A peak)
  • DRV8876: 1,3 A kontinuerligt (3,5 A spids)
  • DRV8874: 2,1 A kontinuerligt (6 A spids)
• Unterstütter 1,8 V til 5 V logisk spænding (maks. 5,5 V)
• Integreret strømmåling og justerbar effektstrømkontrol
• To muligheder for strømstyringsmodus: cyklisk eller fast sløvetid
• Tre indgangsstyremuligheder:
  • Fase/Godkendelse (PH/EH)
  • PWM (IN/IN)
  • Uafhængig halvbrostyring
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm og overtemperatur
• Brugsplade tilføjer polaritetsbeskyttelse

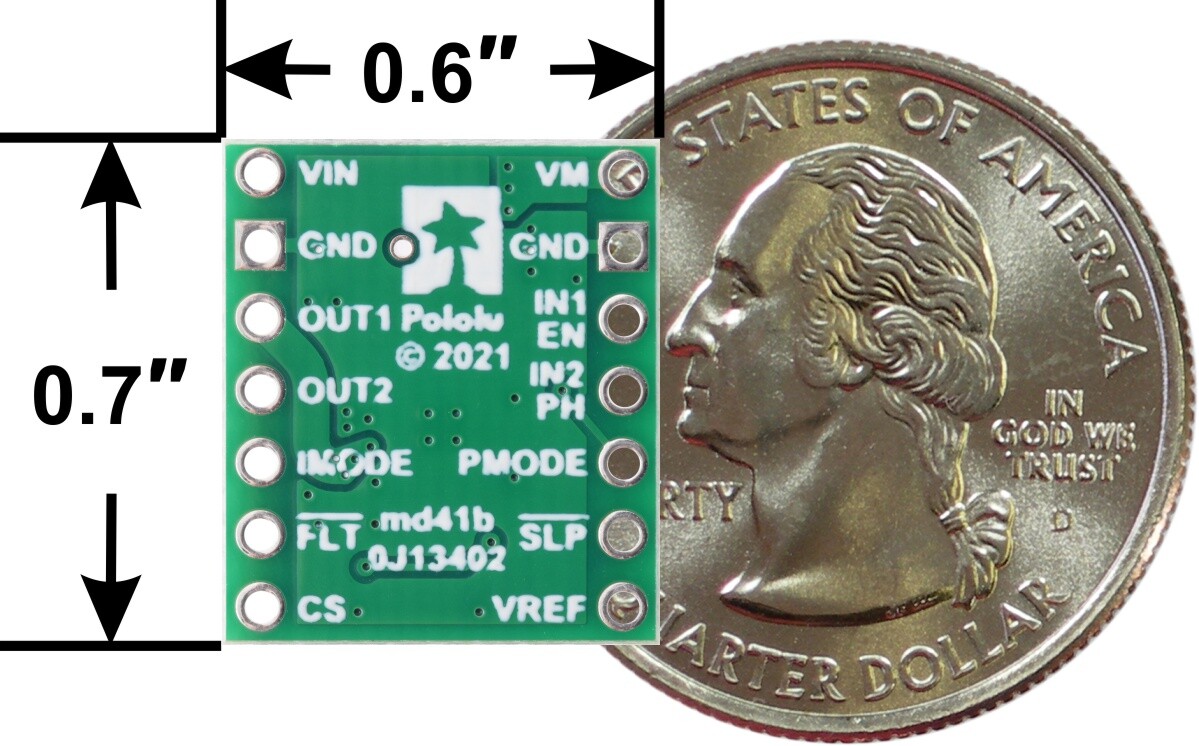

• Størrelse: 15,2 x 17,8 mm
• Vægt: 0,8 g (uden medfølgende hardware).

Generelle specifikationer

• Motorstyring: DRV8876
• Motorporte: 1
• Minimum driftsspænding: 4,5 V
• Maksimal driftsspænding: 37 V
• Kontinuerlig strøm pr. kanal: 1,1 A
• Strøm ved spids: 3,5 A
• Strømstyrke: 2,49 V/A
• Maksimal PWM-frekvens: 100 kHz
• Minimum logikspænding: 1,8 V
• Maksimal logisk spænding: 5,5 V
• Polaritetsbeskyttelse?: Ja
• Er er loddet på? N

Downloads

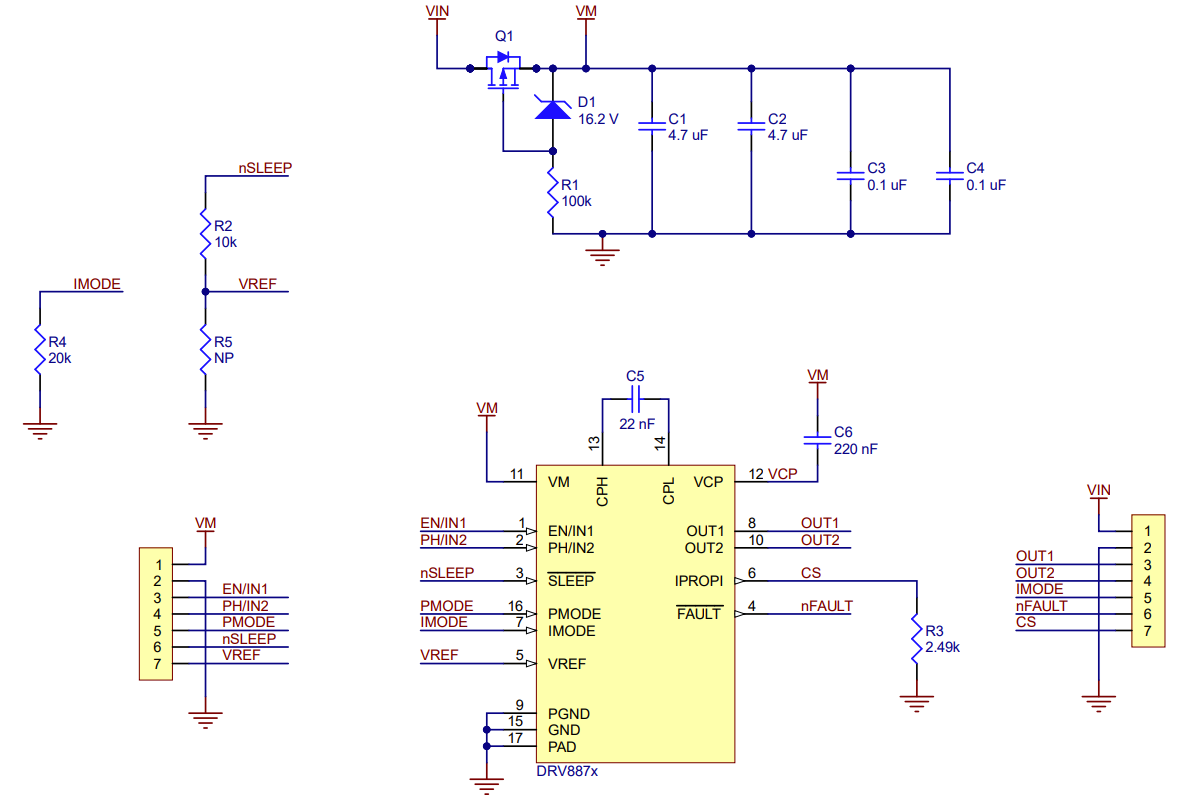

• Schematic
• Dimension
