Pololu MP6550 Enkel børstet DC-motor driver carrier 4733

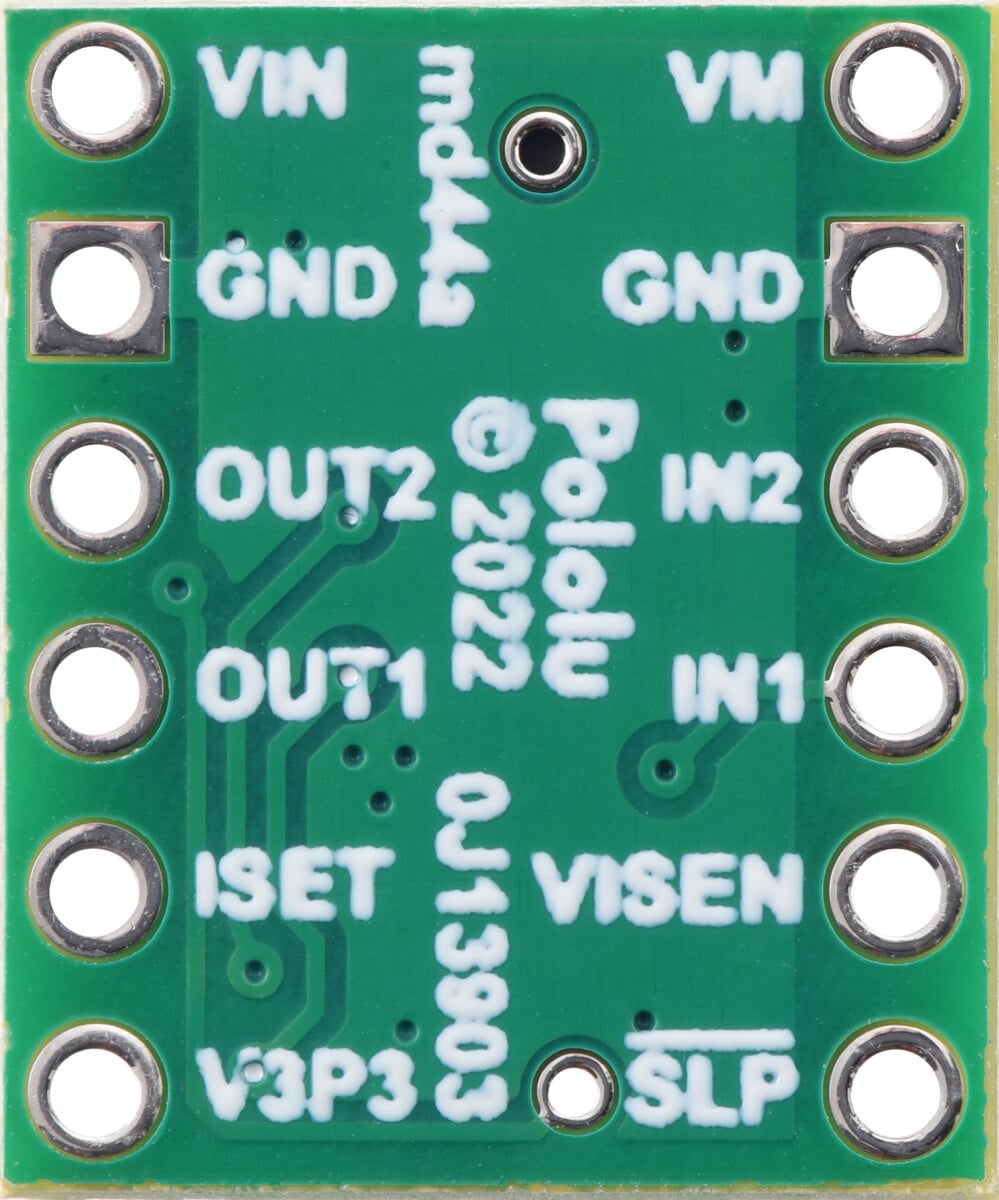

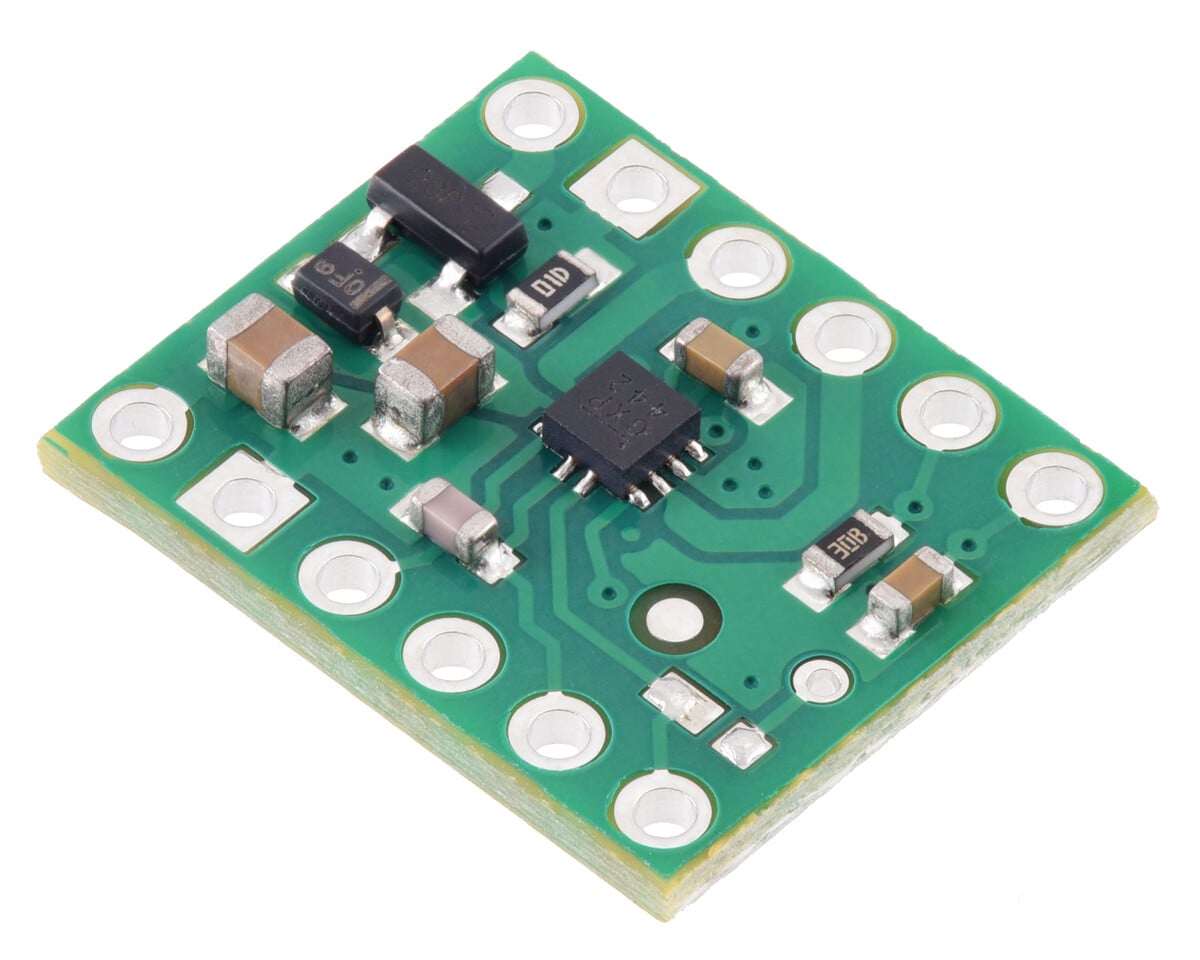

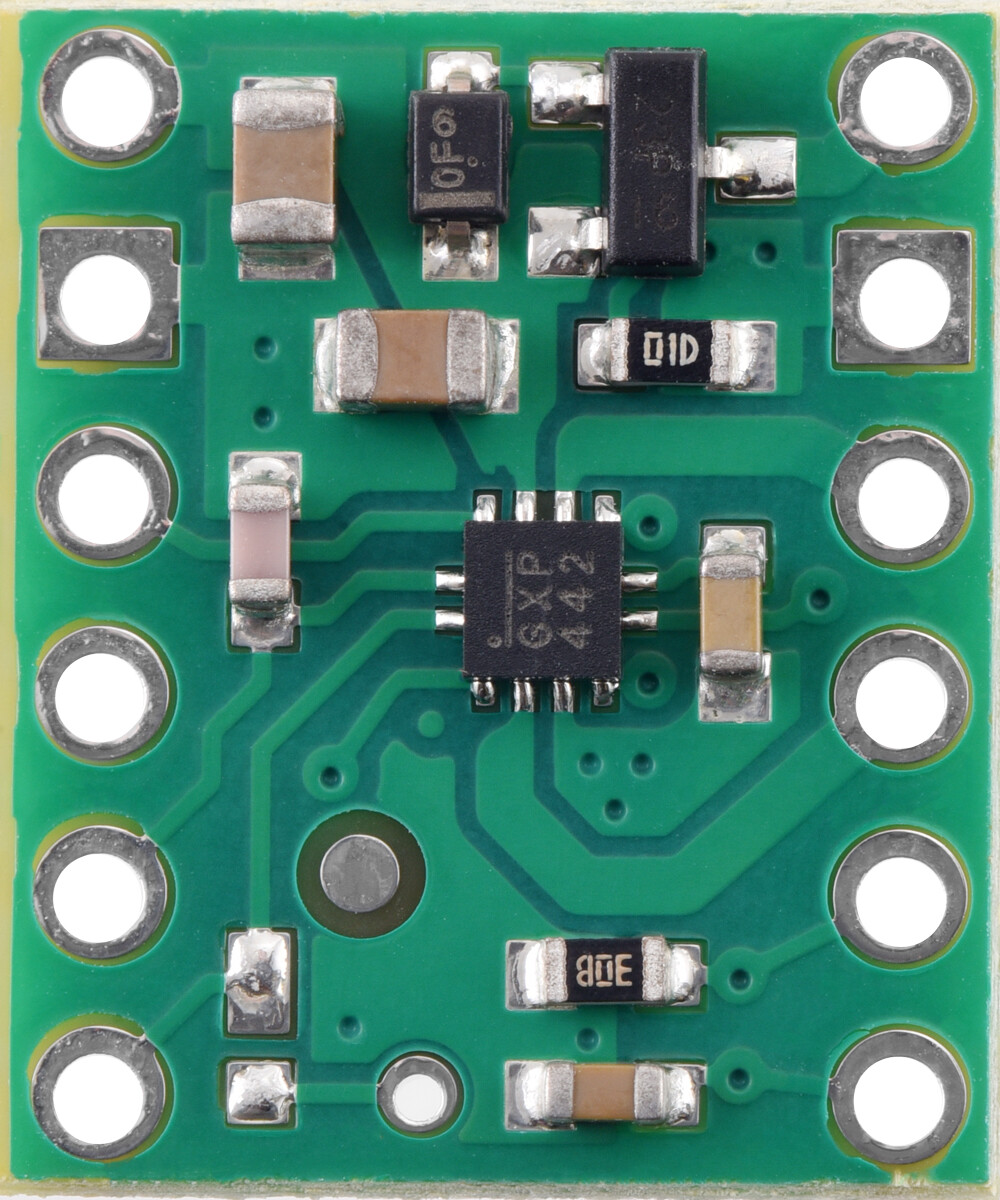

Der MP6550 von Monolithic Power Systems (MPS) er H-Bro-Motorstyring IC, der zur bidirektionalen Steuerung eines DC-Bürstenmotors ved 1,8 V kan anvendes. Det kan kontinuerligt levere op til ca. 1,7 A og har en konfigurerbar strømmåling og strømbegrænsning. Da dette kort er et bærepanel for MP6550. Kortet leveres med alle dets SMD-komponenter, inklusive MP6550.

• H-bro Motorstyring: kan styre en DC-motor
• Motordriftsspænding: 1,8 V til 22 V
• Logistikforsyningsspænding: 1,8 V til 5 V
• Udgangsstrøm: op til 1,7 A kontinuerligt; Drift ved lave spændinger for motor og logik reducerer det maksimale kontinuerte udgangsstrøm.
• Strømkontrollen begrænser standardmæssigt spidsstrømmen til 2,5 A (dette niveau kan justeres).
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm og overtemperatur
• Bordplade tilføjer polaritetsbeskyttelse op til 20 V

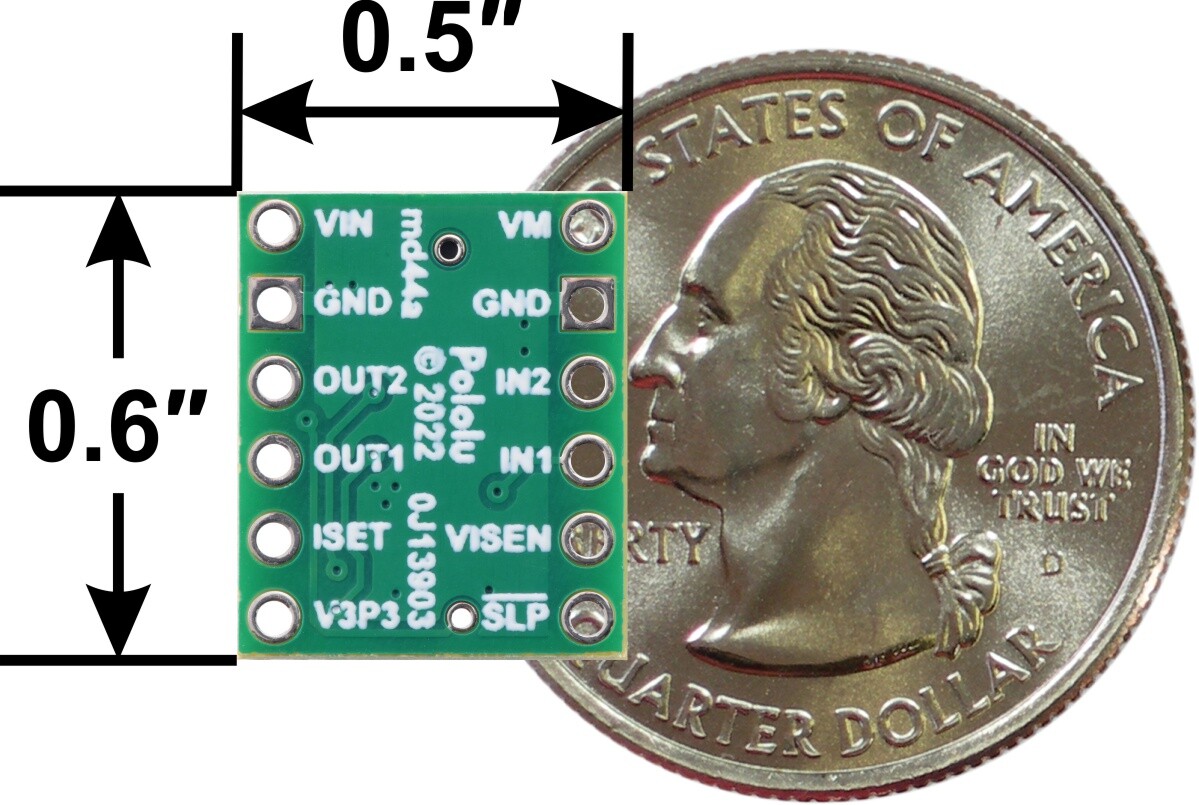

• Kompakt størrelse (0,5″x0,6″)
• Vægt: 0,5 g. Uden medfølgende hardware.

Generelle specifikationer

• Motordriver: MP6550
• Motorporte: 1
• Minimum driftstemperatur: 1,8 V
• Maksimal driftsspænding: 22 V
• Kontinuerlig strøm pr. kanal: 1,7 A
• Strøm ved spids: 2,5 A. Standardstrømbegrænsning bestemmes af indbygget konfigurationsmodstand.
• Strømstyrke: 0,2 V/A. Bestemmes af den integrerede konfigurationsmodstand.
• Maksimal PWM-frekvens: 100 kHz
• Minimum logikspænding: 1,8 V
• Maksimal logisk spænding: 5 V
• Polaritetsbeskyttelse?: Ja. Bemærk: Polaritetsbeskyttelsen fungerer kun op til 20 V.
• Er er loddet? N
