Adafruit Stereo 20W Klasse D Audioforstærker – MAX9744 1752

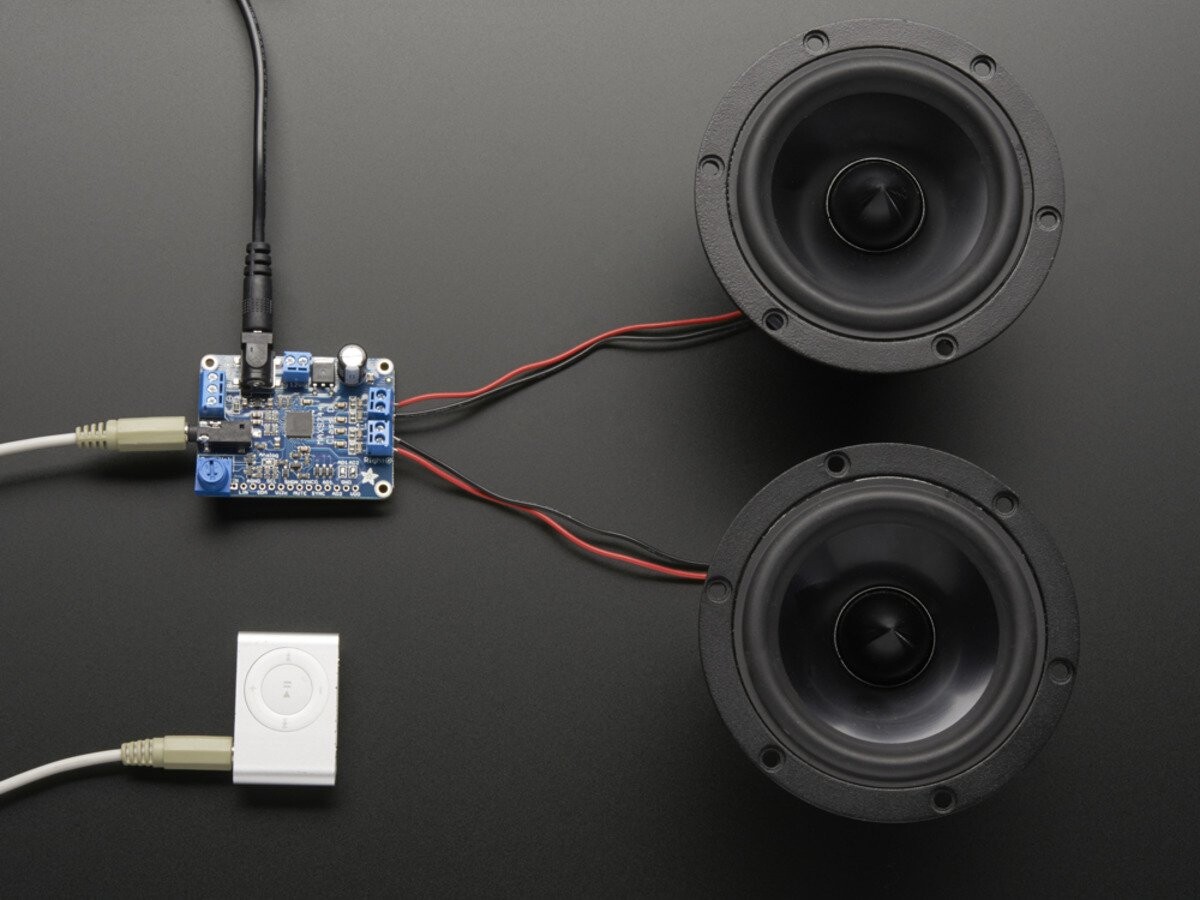

Denne 20-W Stereoforstærker har en Klasse-D-forstærker ombord, der kan drive 2 kanaler med højttalere med en impedans på 4–8 Ohm med hver 20 W. Forsyn det med 5–12 VDC via den integrerede DC-strømstik og tilslut stereo-line-niveauet til 3,5-mm-stereo-hovedtelefonstikket og nyd lyden uden problemer. Da det er af Klasse D, kører det fuldt ud, kræves der ikke køleplader, og det er ekstremt effektivt – op til 93 % effektivitet gør det ideelt til bærbare eller batteridrevne systemer.

• Strømforsyning fra 4,5 V til 14 V DC
• Op til 93 % effektiv (typisk 88–93 %)
• 20 mA i hviletilstand (eller 1 µA i hviletilstand slået fra)
• Op til 29,5 dB maksimal forstærkning
• Brug en DC- eller AC-koblet lineær indgang op til 3 Vss
• Filterfri spredningsspektrum modulation reducerer
  HF-emissioner, der udsendes af højttalerkabler
• 20-W Stereo-udgang (4 Ohm, VDD = 12 V, THD+N = 10 %)
• Lav THD+N på 0,04 %.
• Integreret Click-and-Pop-undertrykkelse
• Beskyttelse mod kortslutning og overbelastning

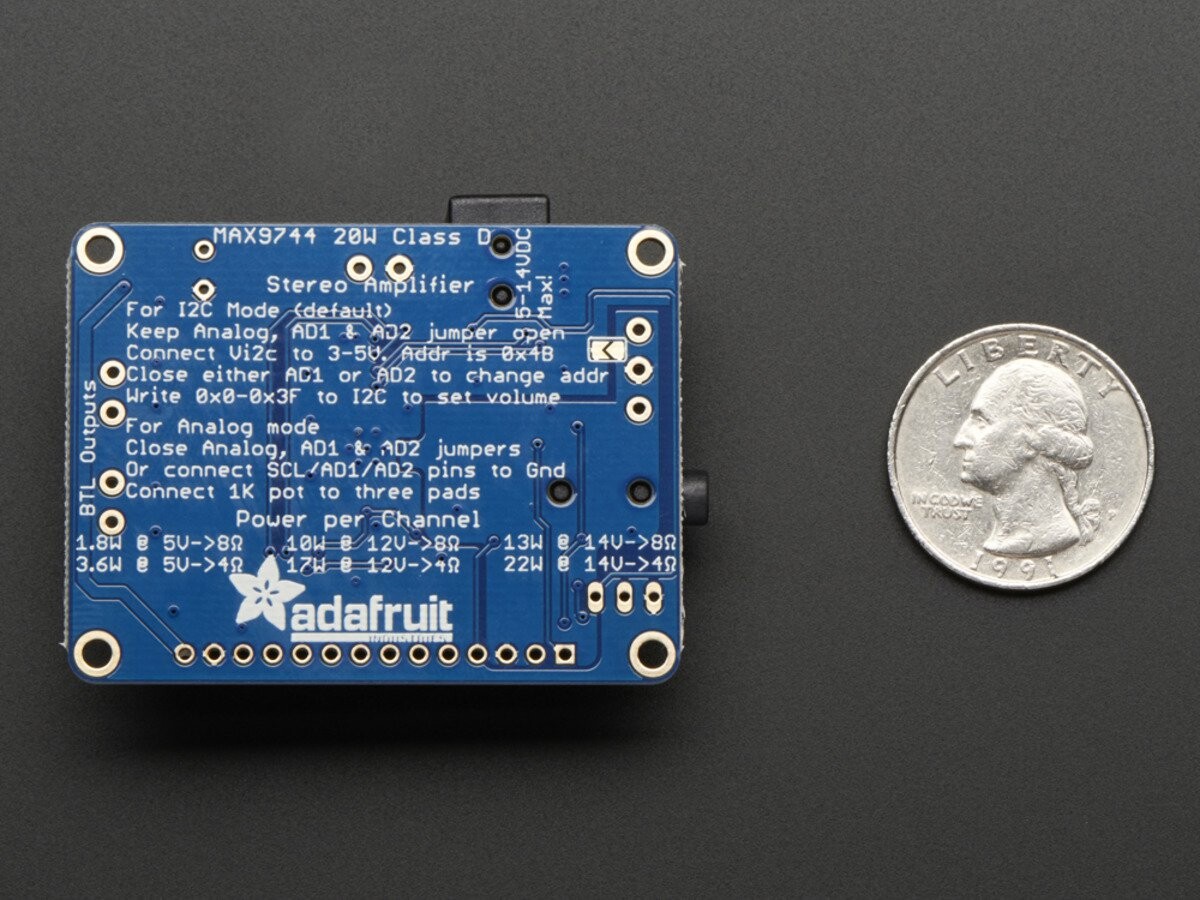

Hver bestilling leveres med et Breakout-board MAX9744, hvor alle overfladeMonterede dele er fuldt monteret og testet. Vi inkluderer også 3 x 2-Pin- og 1 x 3-Pin-klemmeblokke, en 470 µF netfilterkondensator og 1 kΩ trimpot.

Bemærk: De adapter, der medfølger sammen med dit produkt, kan være blå eller sorte.

Tekniske detaljer

Mål (uden 0,1-tommers header eller klemmeblokke):

• Længde: 54 mm
• Bredde: 41 mm
• Højde: 2 mm
• Vægt: 11 g

Downloads

• Bedienungsanleitung
• Datasheet for the MAX9744
• Fritzing object in Adafruit Fritzing libraryAnleitung
• EagleCAD PCB files on GitHubAnleitung
