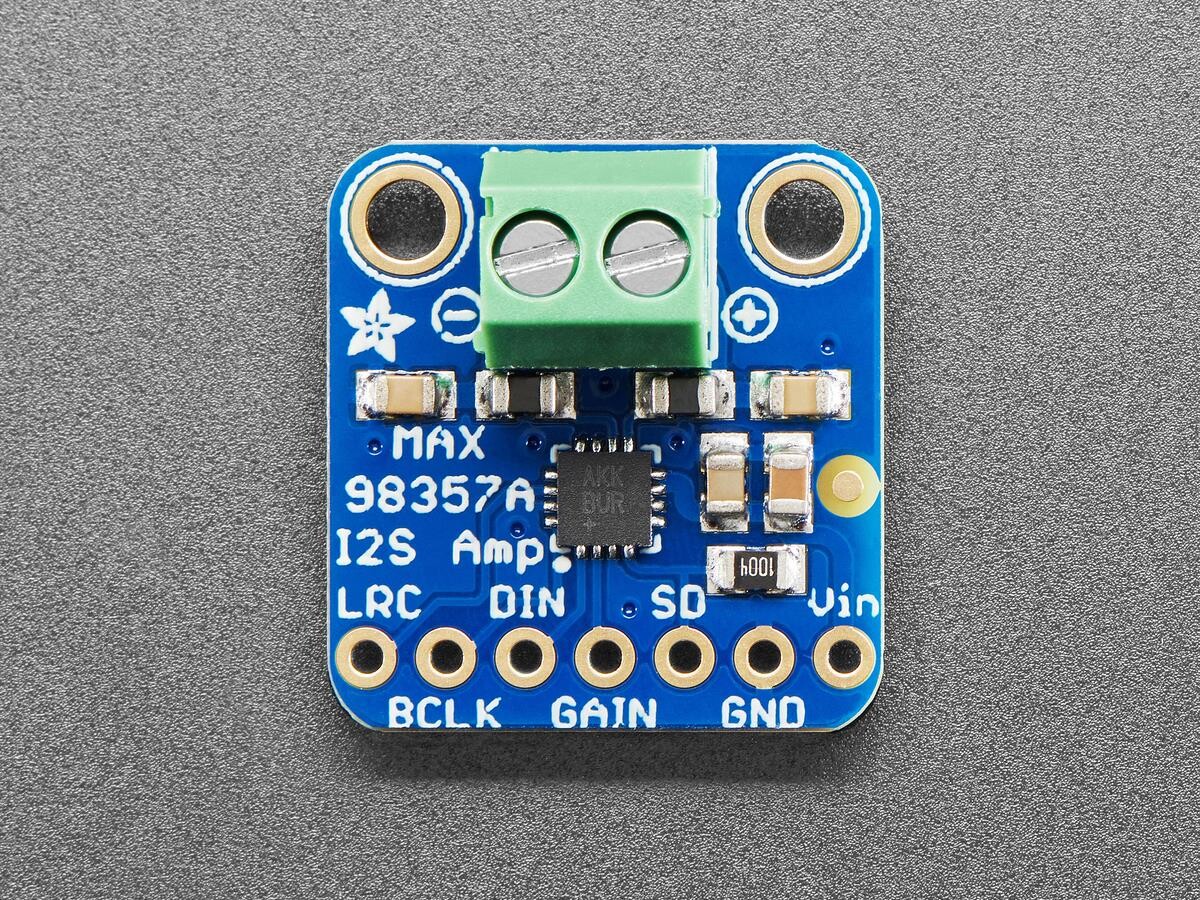

Adafruit I2S 3W Klasse D Forstærker Breakout – MAX98357A 3006

BESKRIVELSE

Lyt til denne gode nyhed – vi har nu et All-in-One Digital Audio Amp Breakout Board, der fungerer fantastisk med Raspberry Pi! Hvis du leder efter en enkel og omkostningseffektiv måde at forbedre dine digitale lydfiler på, så er dette MAX98357 I2S Forstærker Breakout Für dig. Den tager det digitale I2S-lydindgang og dekoder den ikke kun i analog form, men forstærker den også direkte til en højttaler. Perfekt til optagelse af kompakt, forstærket lyd, da den kombinerer 2 breakout-enheder (I2S DAC + Forstærker) til én.

I2S (som ikke skal forveksles med I2C) i et digitalt lydprotokol, der bruges til at sende lyddata på printplader. Mange high-end chips og processorer håndterer hele lyden i det digitale I2S-format. Til ind- eller udgang af data bruges tre eller fire ben (datainput, datautgang, clock og links/right kanalvalg). Normalt findes der en DAC-chip til lydudstyr, som optager I2S og omdanner den til et analogt format, der kan styre en hovedtelefon.

Denne lille Mono-forstærker er overraskende kraftfuld – den kan levere 3,2 Watt effekt til en højttaler med 4 Ohm impedans (5V effekt @ 10% THD). Inde i det miniaturiserede chip findes der en Klasse D-controller, som kan drives med 2,7V-5,5VDC. Da forstærkeren er en Klasse D-forstærker, er den utrolig effektiv – hvilket gør den perfekt til portable og batteridrevne projekter. Den har en indbygget varme- og overstrømsbeskyttelse, men vi kunne knap nok registrere, at den blev varm.

Audioindgang er I2S-standard, du kan bruge 3,3V eller 5V logiske data. Udgange er “Bridge Tied” – d.h. de er direkte forbundet med udgangene, ingen forbindelse til jord. Outputtet er en ~300KHz firkantbølge-PWM, som derefter “udglattes” af højttaleren, de høje frekvenser kan ikke høres. Det betyder, at man ikke kan tilslutte outputtet til en anden forstærker, den bør direkte drive højttalerne.

Der “Gain”-Pin kan manipuleres for at ændre forstærkningen. Standard leverer forstærkeren en forstærkning på 9 dB. Ved at tilslutte en pull-up- eller pull-down-modstand, eller ved direkte tilslutning, kan “Gain”-pinnen indstilles til 3 dB, 6 dB, 9 dB, 12 dB eller 15 dB.

Shutdown/Mode-Pin kan bruges til at sætte chippen i shutdown-tilstand eller indstille, hvilken I2S-lydkanal der sendes til højttaleren. Som standard outputter forstærkeren (L+R)/2 stereo-mix i mono. Ved at tilføje en modstand kan du ændre den, så den kun outputter venstre eller højre kanal.

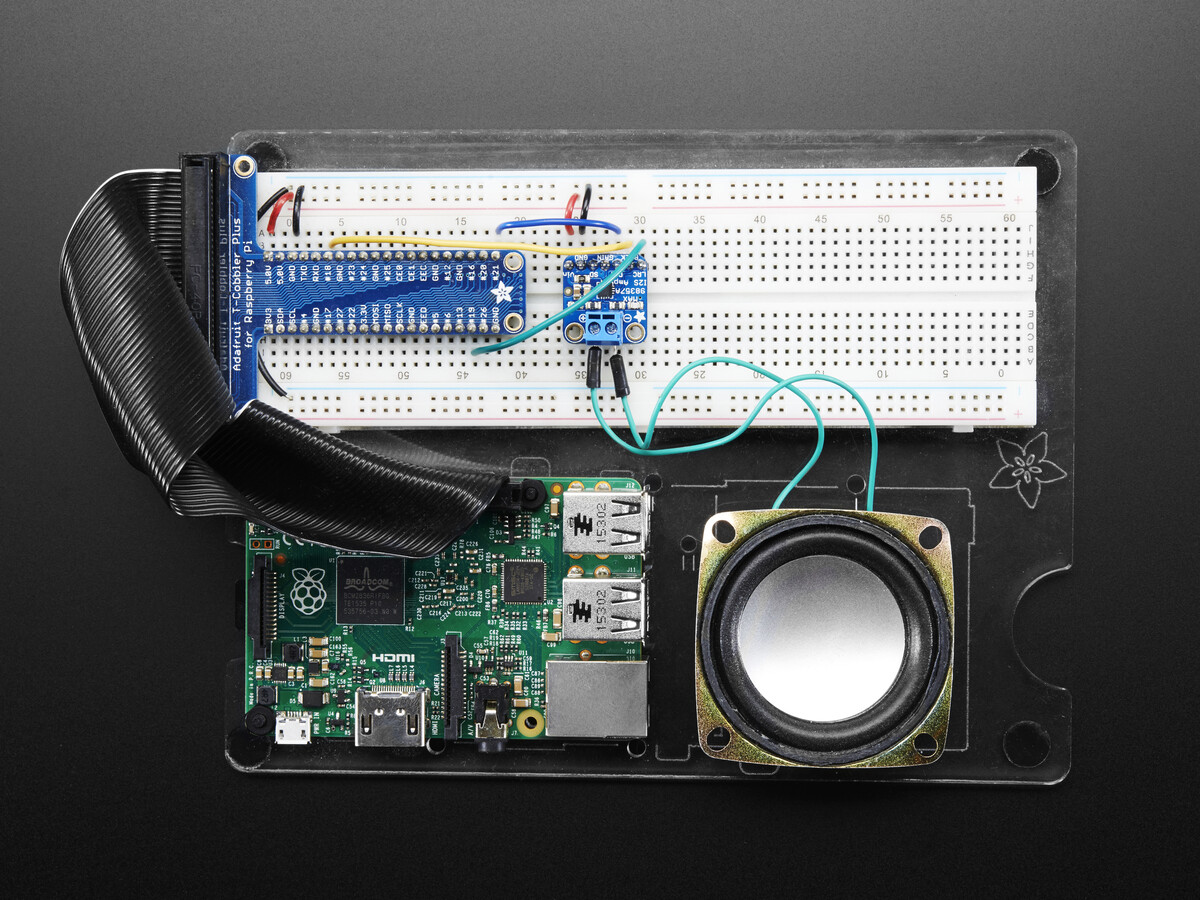

Fungerer fremragende med Raspberry Pi, Arduino Zero og enhver anden mikrocontroller eller mikrocomputer med I2S-lydaudiosignaler.

Specifikationer:

• Udgangseffekt: 3,2W ved 4Ω, 10 % THD, 1,8W ved 8Ω, 10 % THD, ved 5V strømforsyning
• PSRR: 77 dB typ @ 1KHz
• I2S-samplingfrekvens fra 8 kHz til 96 kHz
• Ingen MCLK er nødvendig
• Klik + Reduktion af pop
• Fem pin-selektierbare förstärkningar: 3dB, 6dB, 9dB, 12dB, 15dB
• Fremragende klik- og pop-dæmpning
• Termisk afbryderbeskyttelse

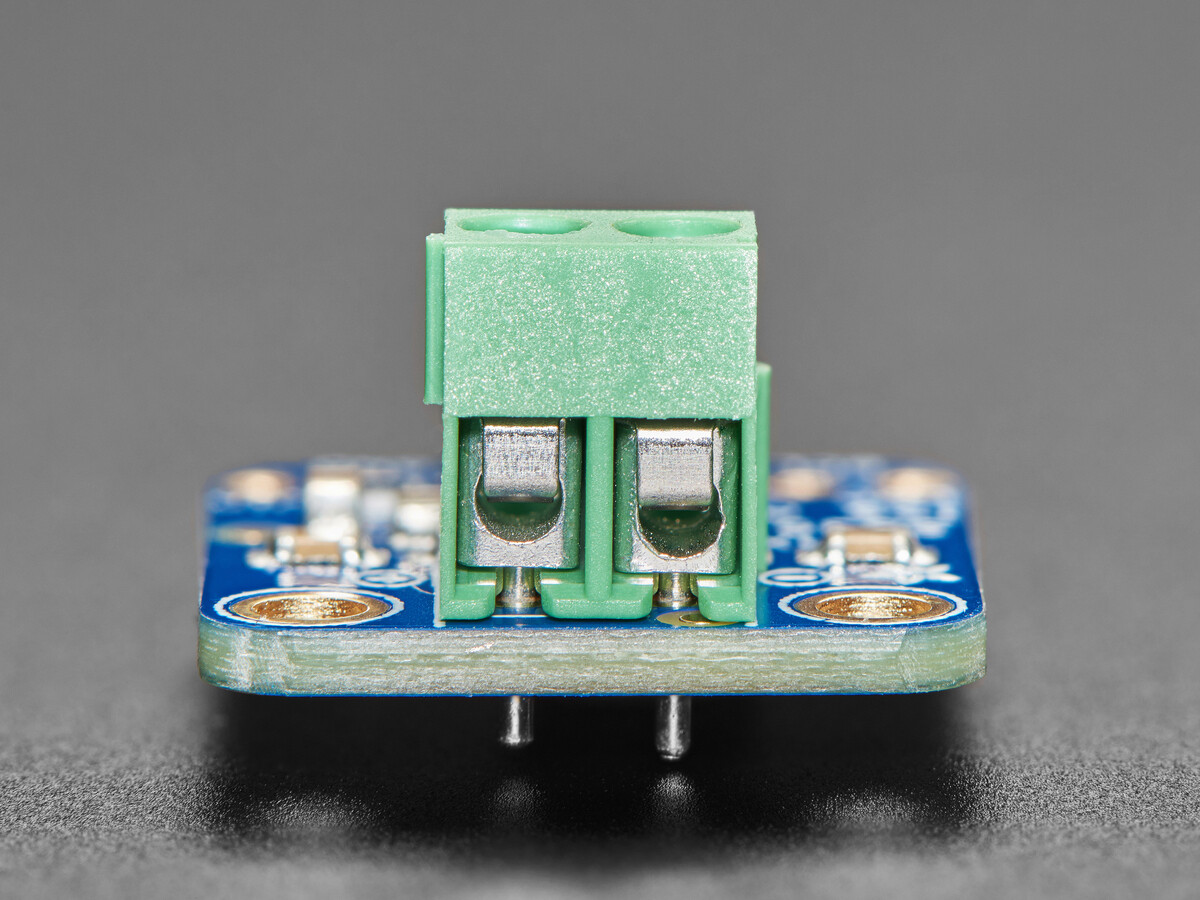

Leveres som en færdigmonteret og testet breakout-plade, med et lille stykke af valgfri stiftsæt og en 3,5mm klemme. Der er behov for lidt lodning for at fastgøre stiftsættet og klemmen, hvis dette ønskes.  Se det omfattende tutorial med skemata, diagrammer, eksempler og meget mere!

Bemærk: Den medfølgende forbindelsesblok kan være blå eller sort.

TEKNISKE DATA

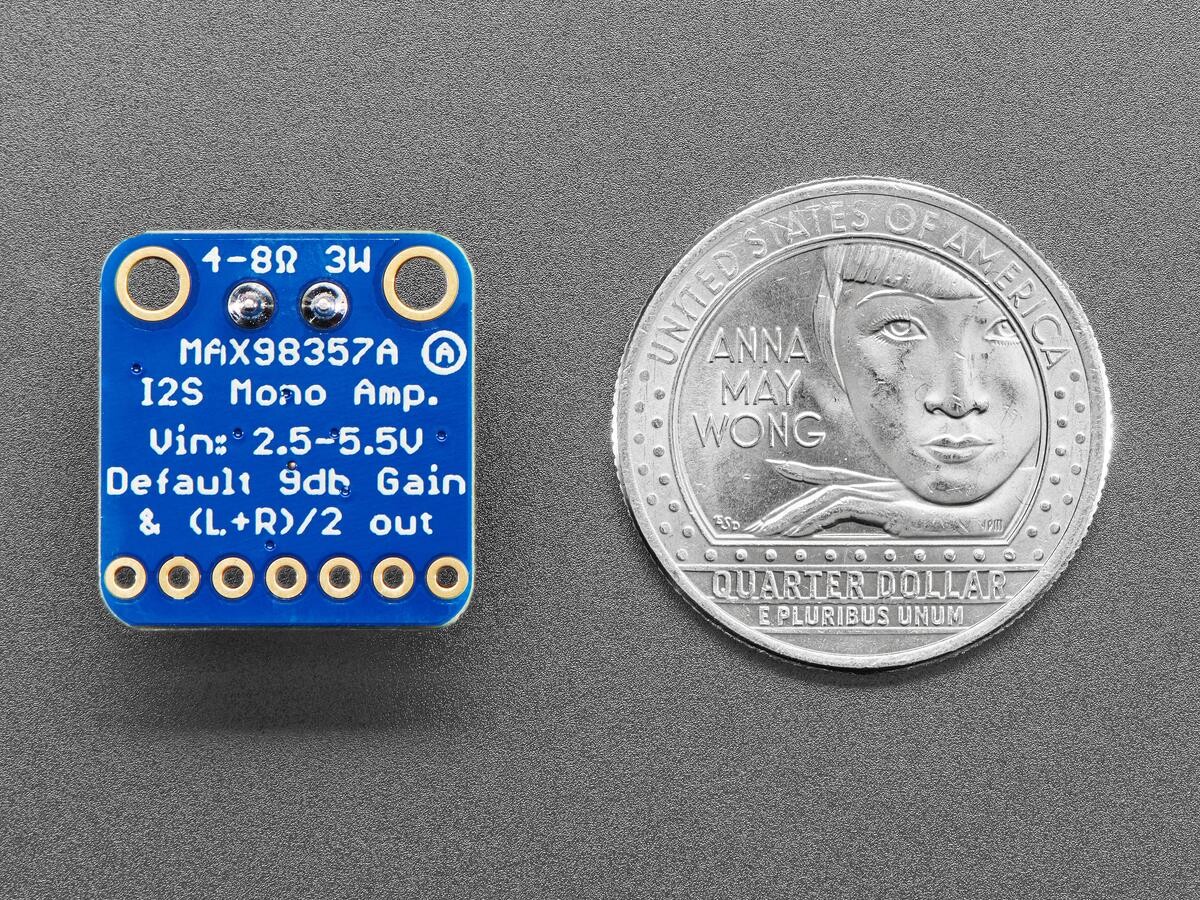

• Produktdimensioner: 19,4 mm x 17,8 mm x 3,0 mm / 0,8″ x 0,7″ x 0,1″
• Produktvægt: 1,2g / 0,0oz

Downloads

• Bedieungsanleitung
• MAX98357 Datasheet
• GitHub with EagleCAD PCB FilesAnleitung
• Fritzing object in the Adafruit Fritzing libraryAnleitung
