Adafruit Mono 2.5W Klasse D Audioforstærker – PAM8302, op til 2.5 Watt 2.0V-5.5VDC 2130

BESKRIVELSE

Denne supersmå monoforstærker er overraskende kraftfuld – den kan levere op til 2,5 Watt til højttalere med en impedans på 4-8 Ohm. Inde i det miniaturchip findes der en Klasse D-controller, som kan drives med 2,0V-5,5VDC. Da forstærkeren er en Klasse D-forstærker, er den meget effektiv (over 90% effektivitet, når en 😯 højttaler drives med mere end et halvt Watt), hvilket gør den perfekt til portable og batteridrevne projekter. Den har en indbygget varme- og overstrømsbeskyttelse, men vi kunne knap nok registrere, at den blev varm. Der er også et justerbart potentiometer, så man kan reducere volumen på printpladen fra de forudindstillede 24dB gain. Dette kort er en velkommen opgradering til simple “LM386”-forstærkere!

De A+ og A- indgange på forstærkeren går via 1.0uF kondensatorer, så de er fuldt ‘differentiell’ – hvis du ikke har differentielle udgange, kan du blot forbinde audio-pinnen med jord. Udgangen er “Bridge Tied” – det betyder, at output-pinnene er direkte forbundet med højttaleregnene, uden forbindelse til jord. Udgangen er en højfrekvent 250KHz firkantet PWM, som derefter ‘udglattes’ af højttaler spolen – de høje frekvenser kan ikke høres. Alt dette betyder, at du ikke kan forbinde udgangen til en anden forstærker, den bør direkte drive højttalere.

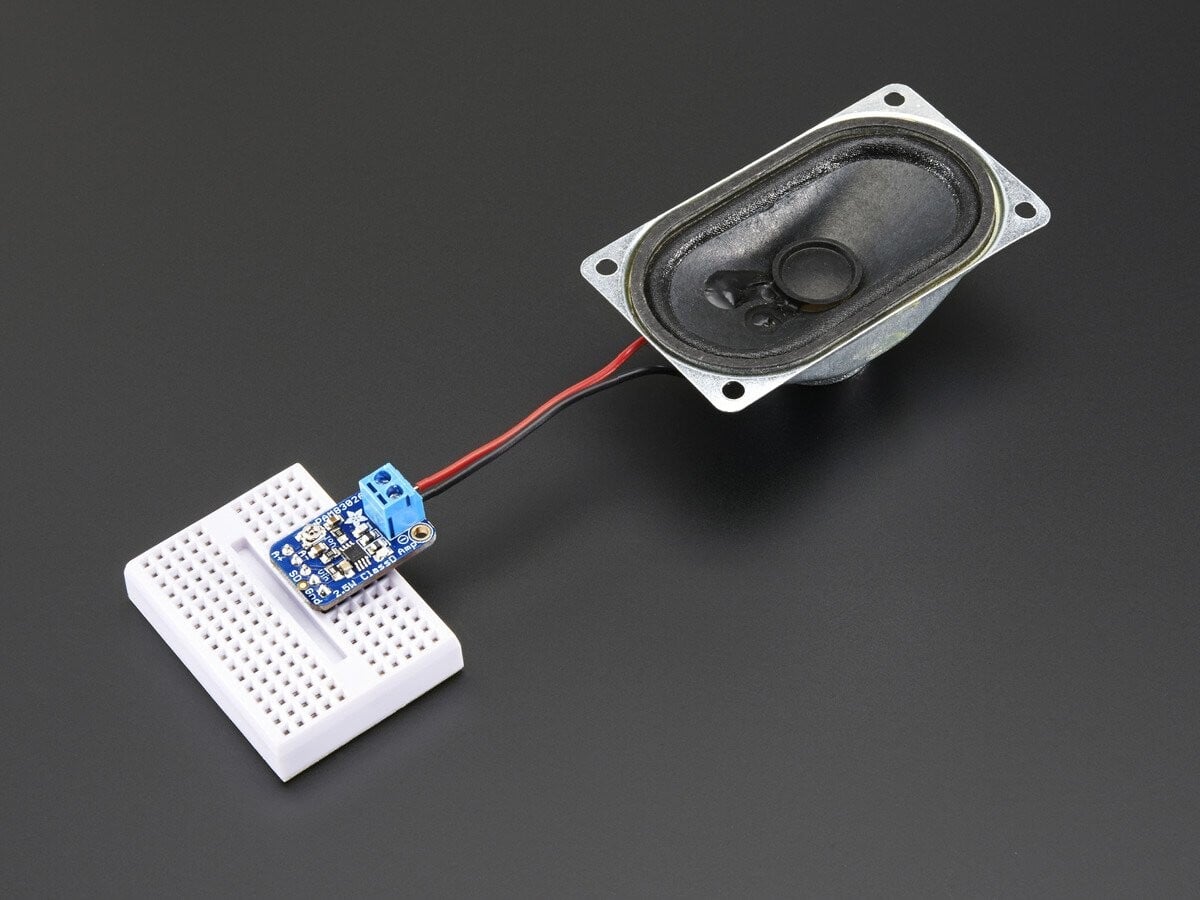

Leveres med en fuldt monteret og testet breakout-plade. Vi har også en header til at sætte i et breadboard samt en 3,5mm skrueklemme, så du nemt kan montere/afmontere din højtaler. Så er du klar til at spille musik på under 15 minutter! Højttaler er ikke inkluderet, brug et hvilket som helst højttaler med en impedans på 4 Ohm eller derover.

• Udgangseffekt: 2,5W ved 4Ω, 10 % THD, 1,5W ved 8Ω, 10 % THD, ved 5,5V strømforsyning
• 50dB PSRR ved 1KHz
• Design uden filter, med ferritperle + kondensatorer ved udgangen.
• Konstant 24dB forstærkning, Integreret trimpotentiometer til justering af indgangsstyrke.
• Temperatur- og kortslutnings-/overstrømsbeskyttelse
• Lav strømforbrug: 4mA i hviletilstand og 0,5mA i slukket tilstand (pga. pull-up-modstand på SD-pin).

Bemærk: Den medfølgende forbindelsesblok kan være blå eller sort.

TEKNISKE DATA

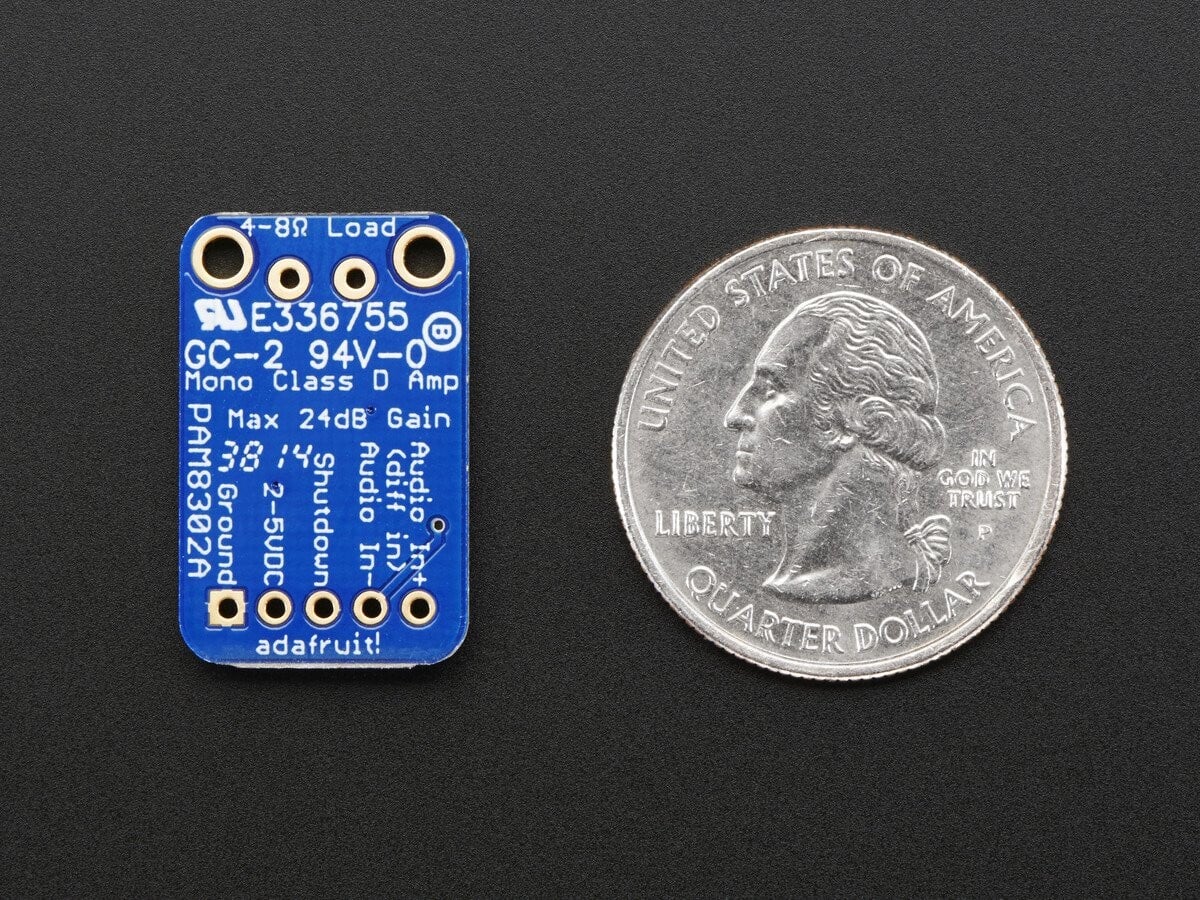

• 15 mm x 24 mm x 2 mm / 0,6″ x 0,9″ x 0,08″
• Vægt: 1,4g

Downloads

• PAM8302A datasheet
• EagleCAD PCB files on GitHubAnleitung
• Fritzing object available in Adafruit Fritzing libraryAnleitung
