GY-MAX4466 Lydsensor Modul, Elektret Mikrofon Forstærker – MAX4466

Oversigt

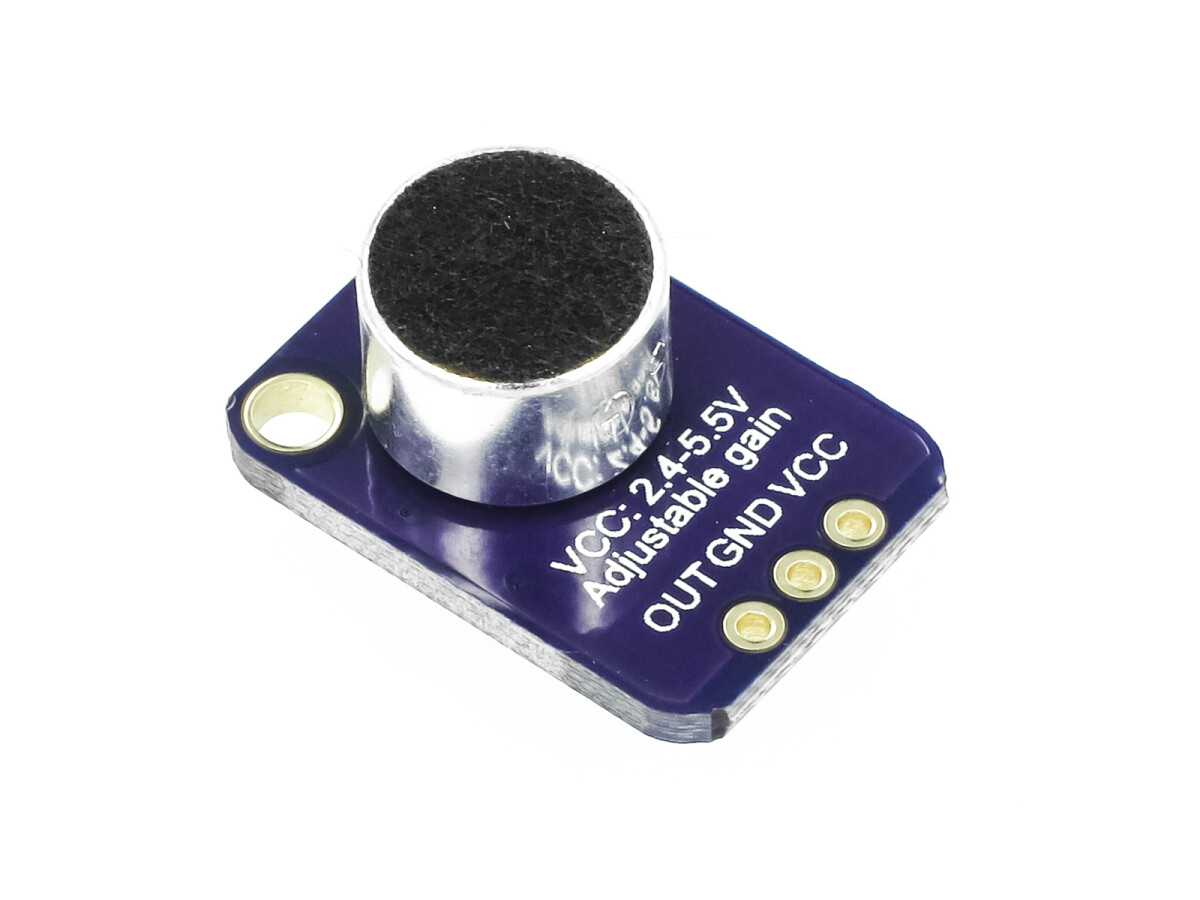

Denne fuldt udstyrede og testede printplade leveres med et 20-20 kHz elektretmikrofon, der er loddet på. Brug MAX4466, en operationsforstærker, der er specielt udviklet til denne kræsne opgave, for at forstærke signalet! Forstærkeren har fremragende støjreduktion fra strømforsyningen, hvilket betyder, at denne forstærker virkelig lyder godt og ikke er næsten så høj eller skarp som andre forstærkere.

Denne breakout-board er bedst egnet til projekter som sprogombytning, lydoptagelse og audio-reaktive projekter, der bruger FFT. På bagsiden er der en lille trimmer-pot for at justere forstærkningen. Du kan justere forstærkningen fra 25x til 125x.

Dass es eine Ausgangsspannung von bis über 200 mVpp (für normale samtalevol med over 6 kanaler) erfordert, hvilket er godt til montering på noget, der forventer en “line multispanningsadapter” uden klipping, eller op til omkring 1Vpp, hvilket er ideelt til at læse fra et ADC-mikrocontroller.

Specifikation

• Forbind GND med jord, VCC med 2,4-5VDC.
• For den bedste ydeevne skal du bruge den mindste strømforsyning (hvis det er et Arduino, vil dette være 3.3V-forsyningen).
• Audiobølgeformen kommer fra OUT-pinnen. Utgangen har en DC-spenning på VCC/2, så når den er helt stille, vil spændingen være en konstant VCC/2 volt (den er DC-koblet). Hvis det audiosystem, du bruger, kræver AC-koblet audio, skal du bruge en 100 µF kondensator mellem udgangspinnen og indgange af enheden.
• Du har brug for en lydforstærker (f.eks. en 3,7 Watt stereo-forstærker), hvis du vil tilslutte forstærkeren direkte til højttalerne.
• Vi anbefaler en FFT-driverbibliotek til audio-reaktive projekter, som kan optage lydinput og omsætte det til frekvenser.

Emballageliste

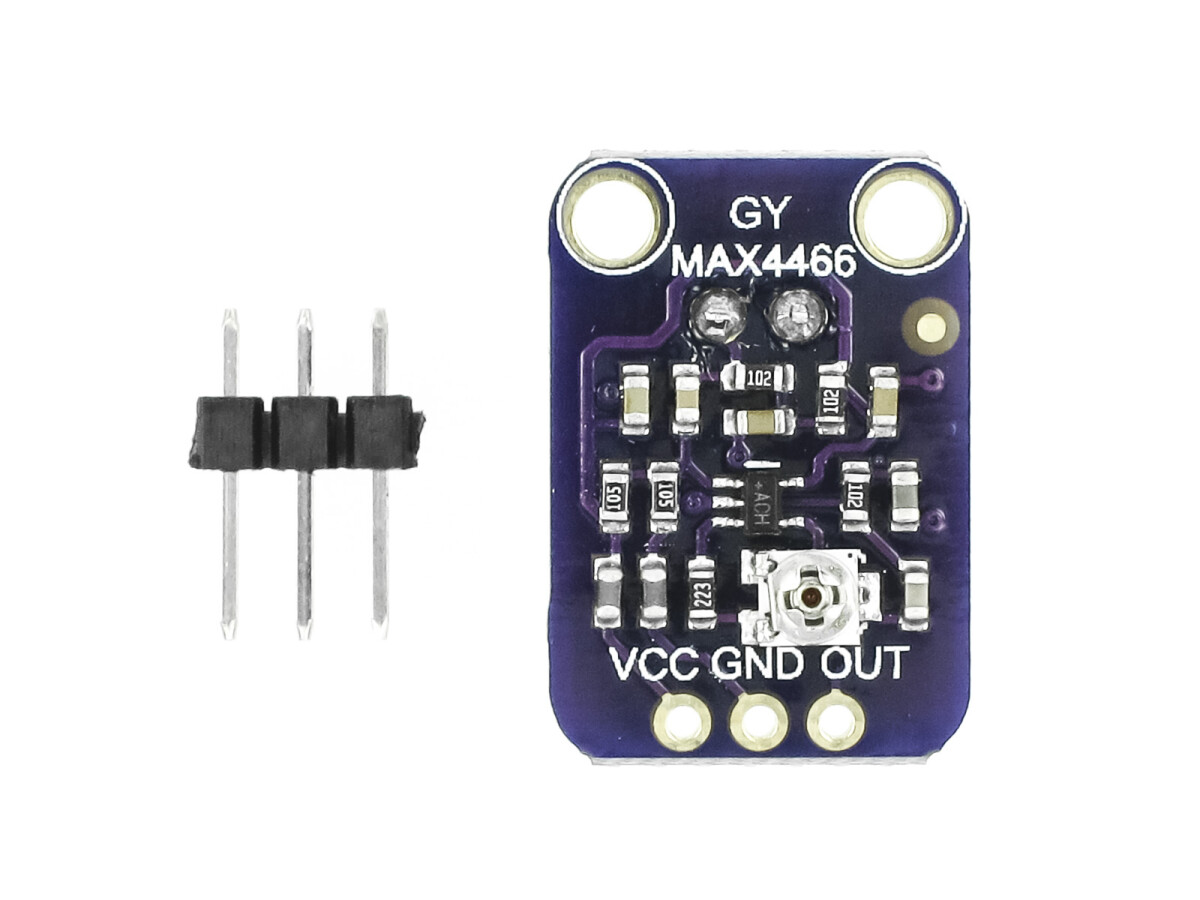

• 1x GY-MAX4466 Tonsensor Modul Elektret Mikrofonforstærker – MAX4466
• 1x stiftleiste
