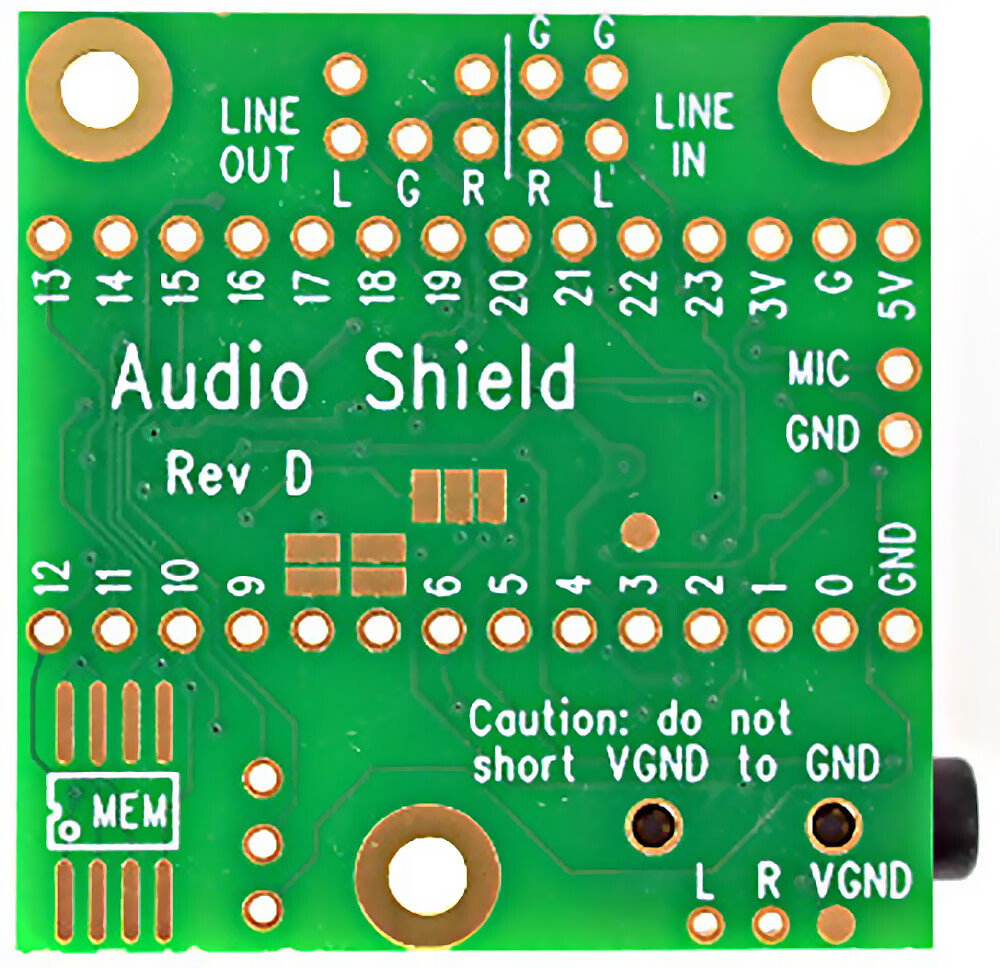

PJRC Audio Adapter Board for Teensy 4.x (Rev D), 16-bit 44.1kHz Stereo med 3,5 mm udgang

Med dette Lydadapter kan du bruge dem med Teensy 4.0 (Revision D) Tilføj helt enkel, høj kvalitet lyd med 16 bit og 44,1 kHz samplingfrekvens (CD-kvalitet). Den understøtter stereo hovedtelefon- og stereo line-level udgang samt stereo line-level input eller mono mikrofon input.

Med Teensy Audio Library kan du bruge sammen med både input og output samtidig med et toolkit af objekt for lydbehandling for at nemt oprette alle slags avancerede lydapplikationer. Du kan afspille flere lydfiler, generere syntetiske bølgeformer, anvende effekter, blande flere streams og udgive høj kvalitet lydsignaler til hovedtelefon- eller line-out pins.

Teensy 3.x har Cortex-M4 DSP-instruktioner, der giver meget processorkraft til realtids-FFT (spektralanalyse) og åbner mulighed for at skabe avancerede lydprojekter.

To af disse 14×1-stifts kan bruges til simpelt at lodde Teensy 3.x og lydkortet sammen.

En 14-pins kontakt og en 14-pins header kan bruges til at forbinde dem.

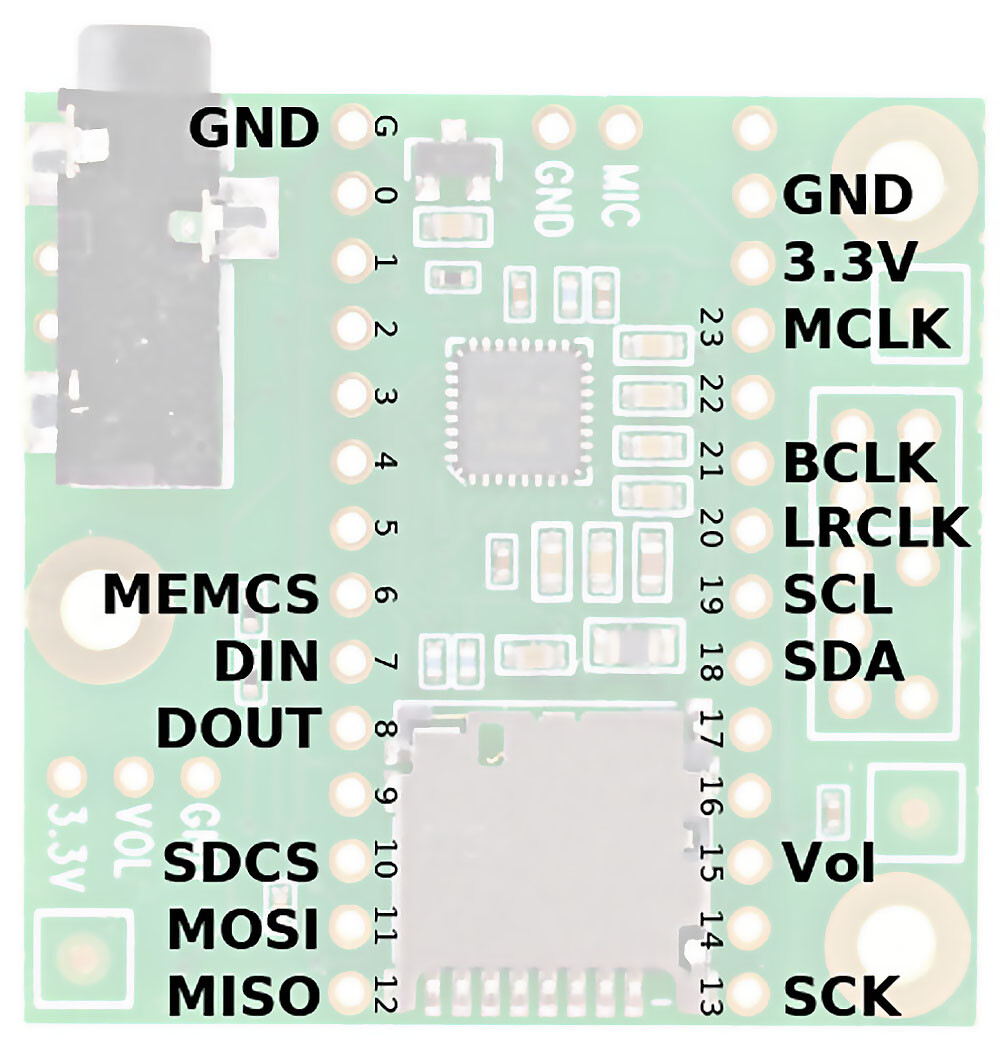

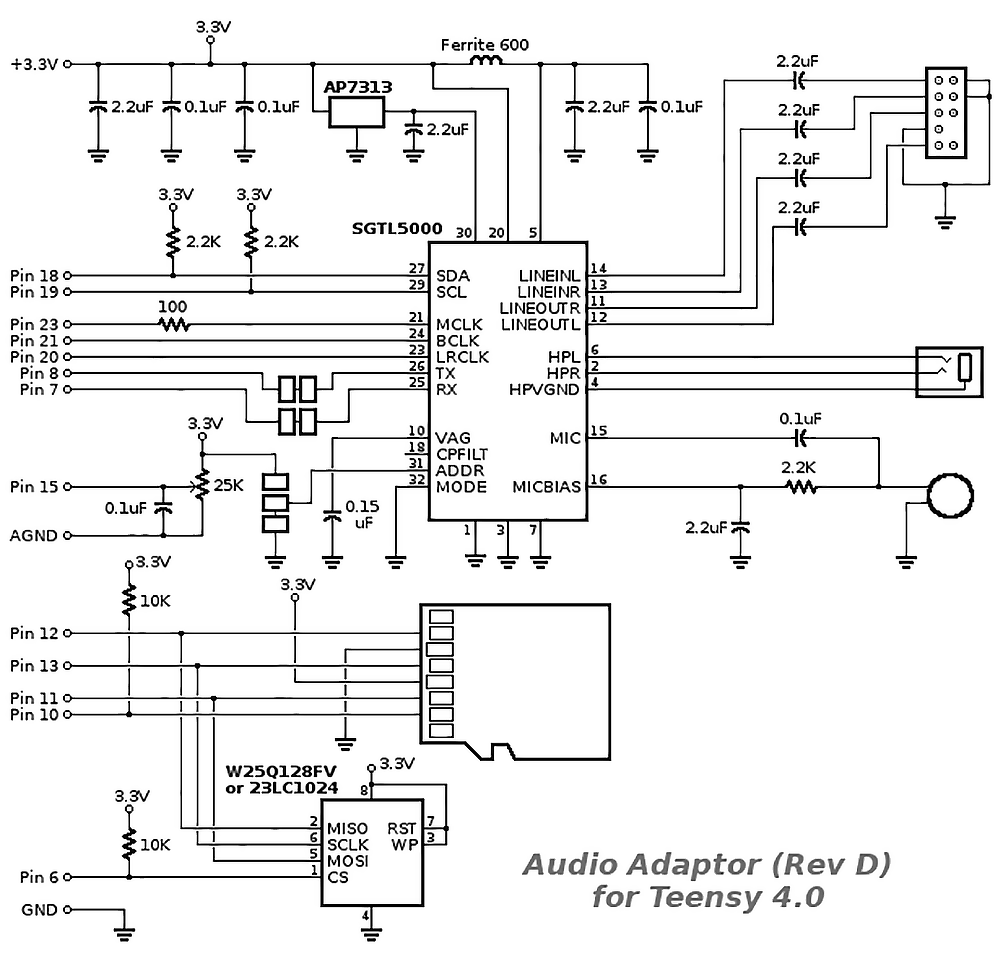

Den Audio-chip, artikelnummer SGTL5000, forbindes med Teensy via 7 signaler. I2C-pinnene SDA og SCL bruges til at styre chippen og indstille parametre. Audiodata bruger I2S-signaler, TX (til hovedtelefon og/eller Line-Out) og RX (fra Line-In eller mikrofon), samt 3 takter: LRCLK (44,1 kHz), BCLK (1,41 MHz) og MCLK (11,29 MHz). Alle 3 takter genereres af Teensy3. SGTL5000 fungerer i “Slave-tilstand”, hvor alle dets clock-pinner er input.
