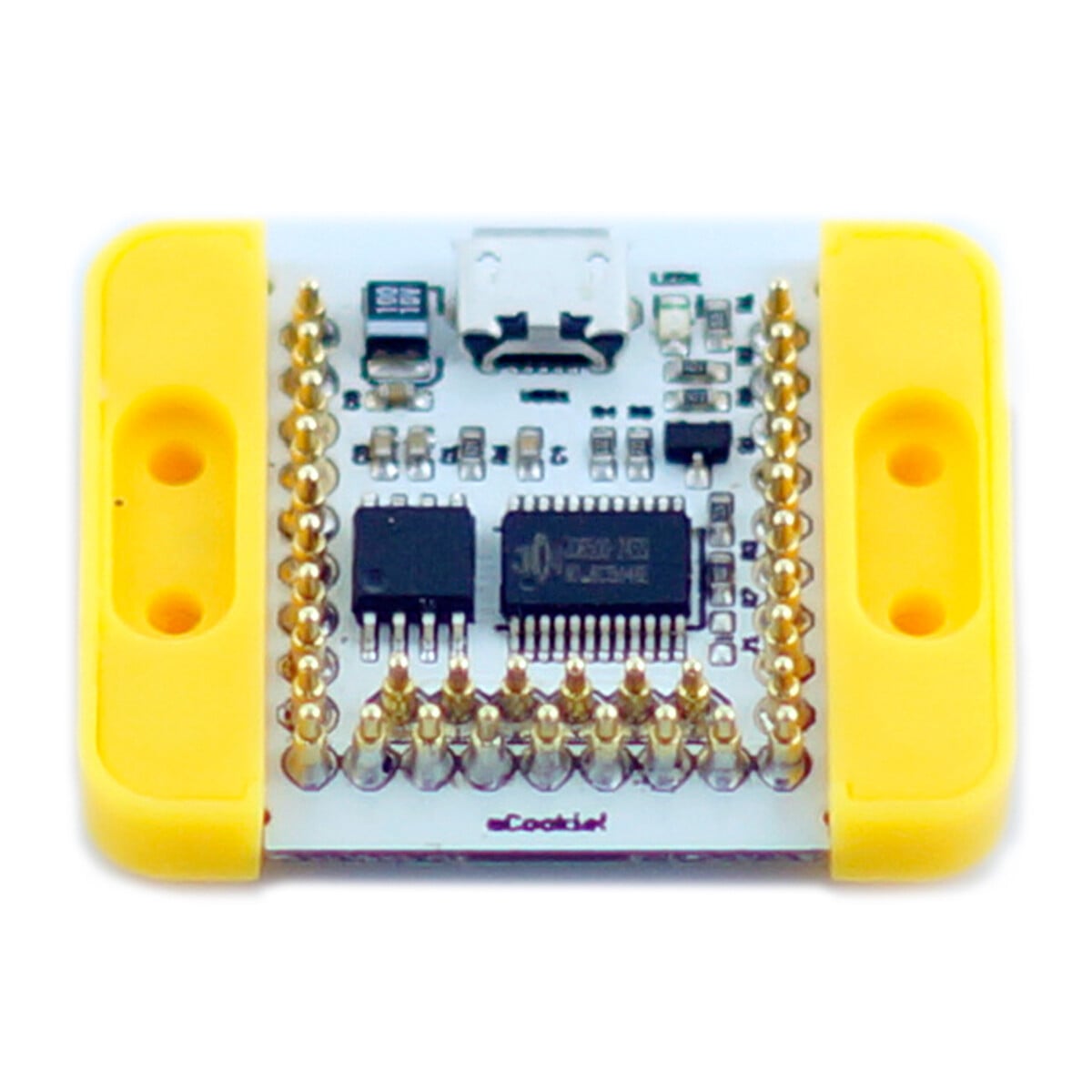

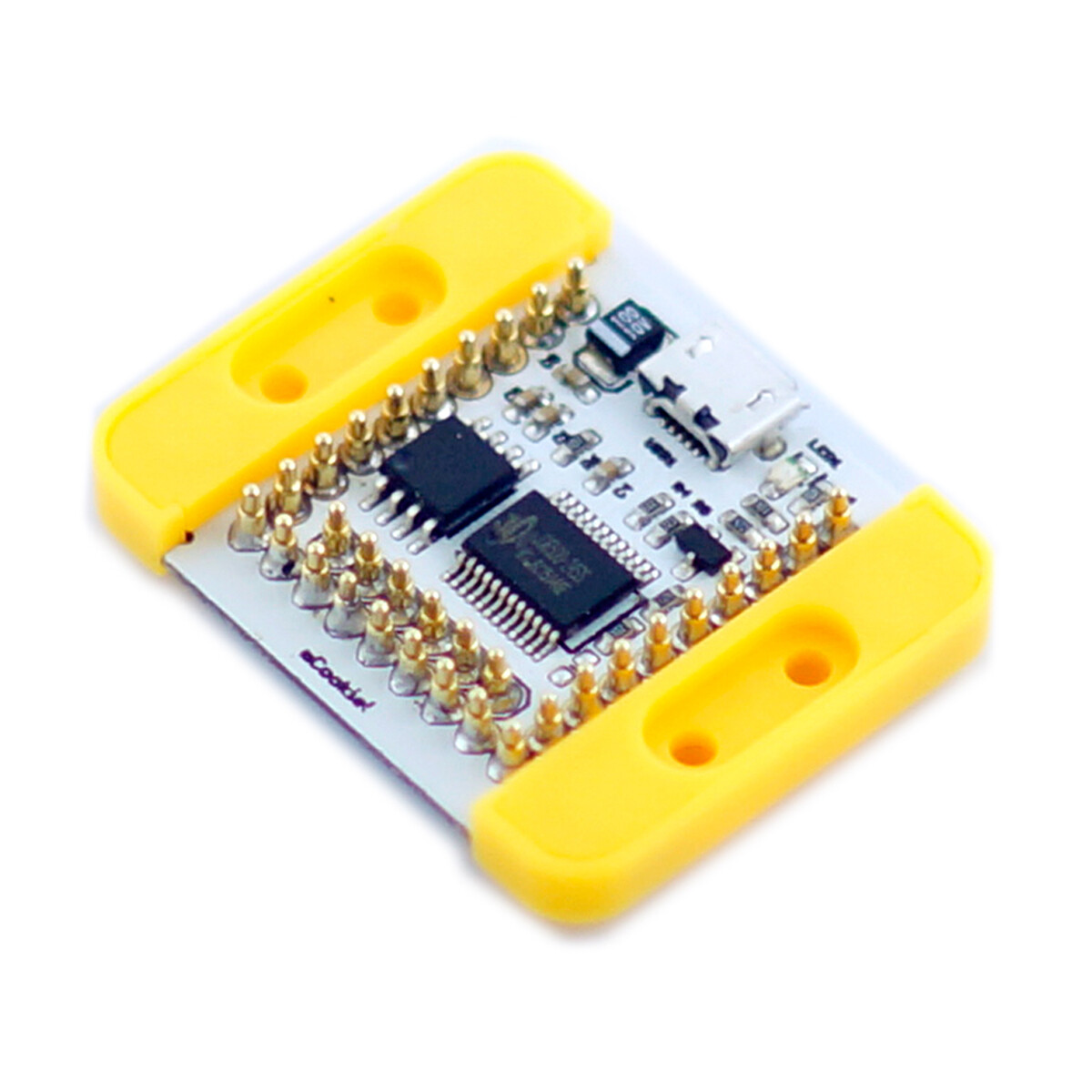

Microduino mCookie AudioModul med seriell interface

Beskrivelse

Microduino AudioPro er et multifunktions-audiomodul med VS1053 som decoder, der integrerer en 2,2W stereoforstærker og understøtter et 2,5mm stereo hovedtelefoninterface samt MIDI-funktion. Dette modul bruges typisk sammen med mCookie SD-modulet til afspilning af musikfiler.

Egenskaber

• Unterstützer flere dekoderformater: MP3/WMA/AAC/WAV/Ogg Vorbis/MIDI;
• Kan i realtid simulere op til 128 forskellige typer af MIDI-instrumenter;
• Integrer en 2,2W stereoverstærker;
• Med 2,5 mm stereohøjtalerstik om bord;
• Høretelefoner/Automatisk omstillingsfunktion
• SPI højfrekvenskommunikationsinterface;
• Kompakt, billig, stapelbar og åben;
• Kompatibel med open source hardware-skemaundvikling og udviklingsmiljøet for Arduino-programmering;
• Takket være den enhedsmæssige Microduino-interface specifikation og et stort udvalg af perifere moduler kan det hurtigt, komfortabelt og fleksibelt udvides og forbindes med andre moduler og sensorer, der overholder Microduino-interface specifikationen;
• Mutteranschlussinterface mit 2,54-Abstand kan nemt integreres i hulpladen.

Specifikation

• Unterstützer flere dekoderformater: MP3/WMA/AAC/WAV/Ogg Vorbis/MIDI;
• Kan i realtid simulere op til 128 forskellige typer af MIDI-instrumenter:
  • Den universelle MIDI- und SP-MIDI-filen i format 0 kan afspilles, og filerne i format 1 og 2 skal konverteres til format 0 af afspilleren;
  • Antallet af polyfone kan maksimalt være 64, og antallet af kontinuerlige polyfone maksimalt 40.
• Integrer en 2,2W Stereo-forstærker (LM4863):
  • Kan styres via GPIO4 på VS1053.
• Stereo-hovedtelefonstik på 2,5 mm er integreret.
• Funktion, der automatisk skifter mellem hoved- og ekstern mikrofon;
• 18-Bit oversampling, Multi-Bit og Sigma-Delta højpræcision DAC:
  • Oversampling refererer generelt til en højere samplingfrekvens end den nominelle samplingfrekvens, som bruges flere gange for at forbedre samplingnøjagtigheden. Det betyder, at når du rekonstruerer det digitale lydsignal, bruger du samplingfrekvensen flere gange mere end den nominelle samplingfrekvens for at generere outputtet, hvilket kan udglatte trinene i lyden og reducere lavfrekvente støj og forvrængning, så det resulterende lydsignal er af høj kvalitet og overgår den oprindelige sampling.
• SPI højfrekvenskommunikationsinterface;
• Elektrostatisk egenskaber:
  • VS1053: 3,3V, 30~60mA;
  • LM4863: 5V, 1A.

Forsendelsesindhold

1x Microduino mCookie-AudioPro Modul

Downloads

• User Guide
