Adafruit Electret Mikrofon Forstærker MAX9814 med Automatisk Gainkontrol 1713

Lyt til dit projekt med dette veldesignede Elektret mikrofonforstærker med AGC. Denne fuldt udstyrede og testede printplade leveres med en loddet 20-20KHz elektret mikrofon. Til forstærkning bruger vi Maxim MAX9814, en specialchip, der er designet til at forstærke elektret-mikrofoner i situationer, hvor lydniveauet ikke er forudsigeligt.

Dette elegante mikrofonforstærkerkredsløb er et skridt foran de andre med integreret automatisk forstærkning. AGC’en i forstærkeren betyder, at “høje” lyde i nærheden dæmpes, så de ikke overvælder og “clipper” forstærkeren, og selv svage, fjerne lyde forstærkes. Denne forstærker er ideel, hvis du ønsker at optage eller detektere lyd i et miljø, hvor niveauerne ændrer sig, og hvor du ikke behøver konstant justere forstærkningsniveauet.

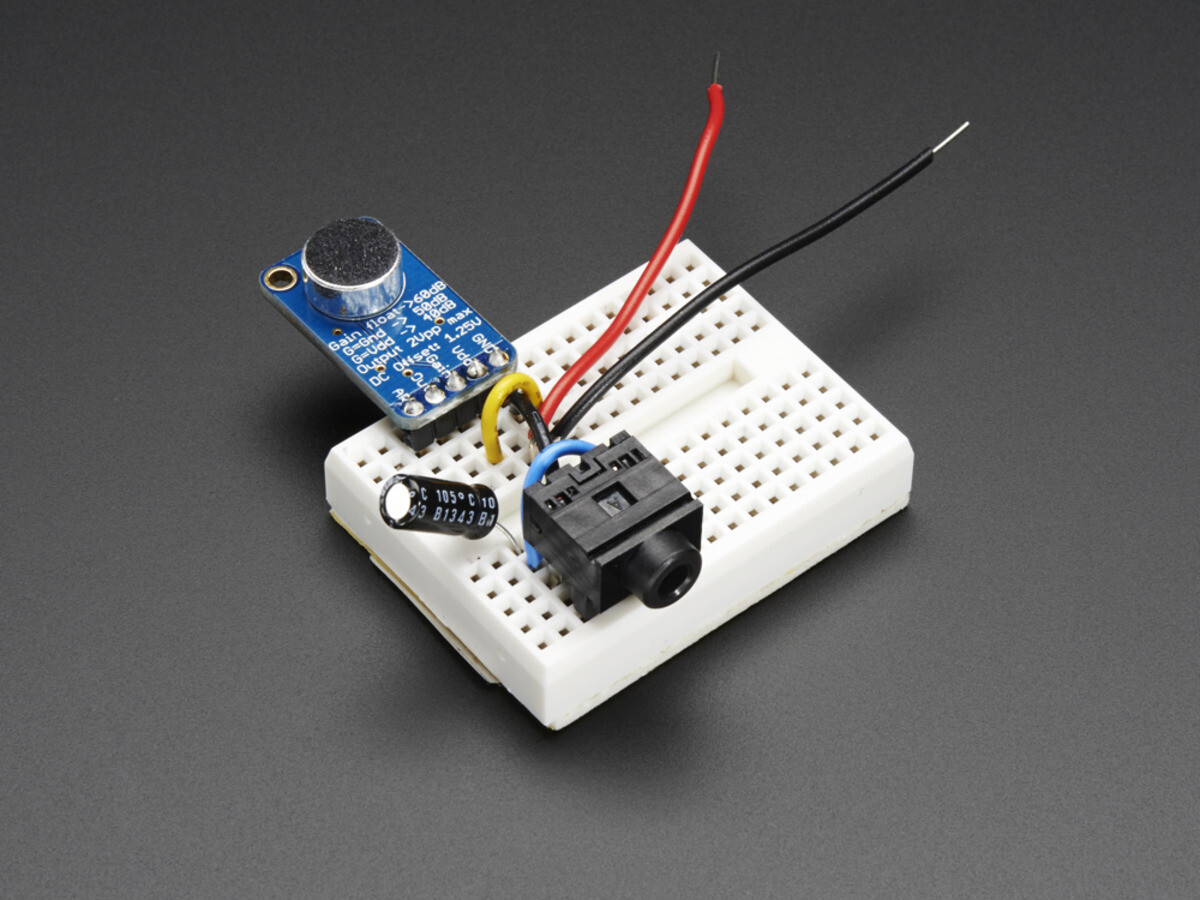

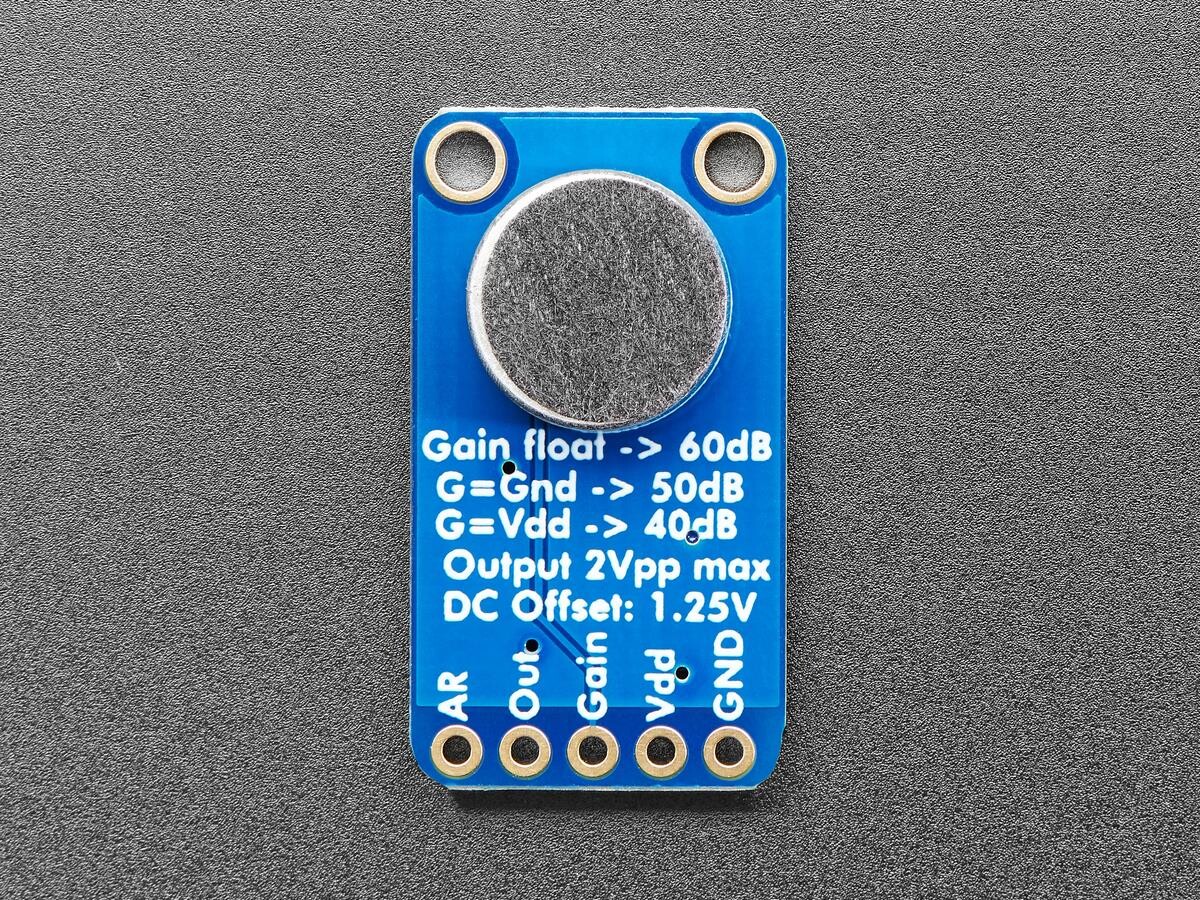

Den chip i hjertet af denne forstærker er MAX9814 og har nogle muligheder, som du kan konfigurere med breakout-kortet. Den standardmæssige “maks. forstærkning” er 60 dB, men den kan indstilles til 40 dB eller 50 dB ved at forbinde Gain-pinnen til VCC eller jord. Du kan også ændre Attack/Release-forholdet fra standard 1:4000 til 1:2000 eller 1:500. Outputtet fra forstærkeren er maksimalt omkring 2 Vpp ved en DC-spænding på 1,25 V, så den kan bruges problemfrit med enhver analog/digital konverter op til 3,3 V. Hvis du vil lede det ind i et Line-input, skal du blot bruge en 1-100uF kondensator i serie (100uF er bedst).

Vi anbefaler at bruge en FFT-driverbibliotek (som det i denne bibliotek), når du arbejder med audioreaktive projekter, som kan optage lydinput og omdanne det til frekvenser. Hvis du kun skal holde øje med lydniveauerne, kan du se vores tutorial om lydniveaumåler til Arduino.

Hver bestilling leveres med et monteret og testet printkort med forsoldet elektretmikrofon og en lille stykke af hovedstang. Vores tutorial hjælper dig med at bruge og teste mikrofonforstærkeren. Yderligere projektideer og kode finder du i vores generelle mikrofonforstærker-tutorial.

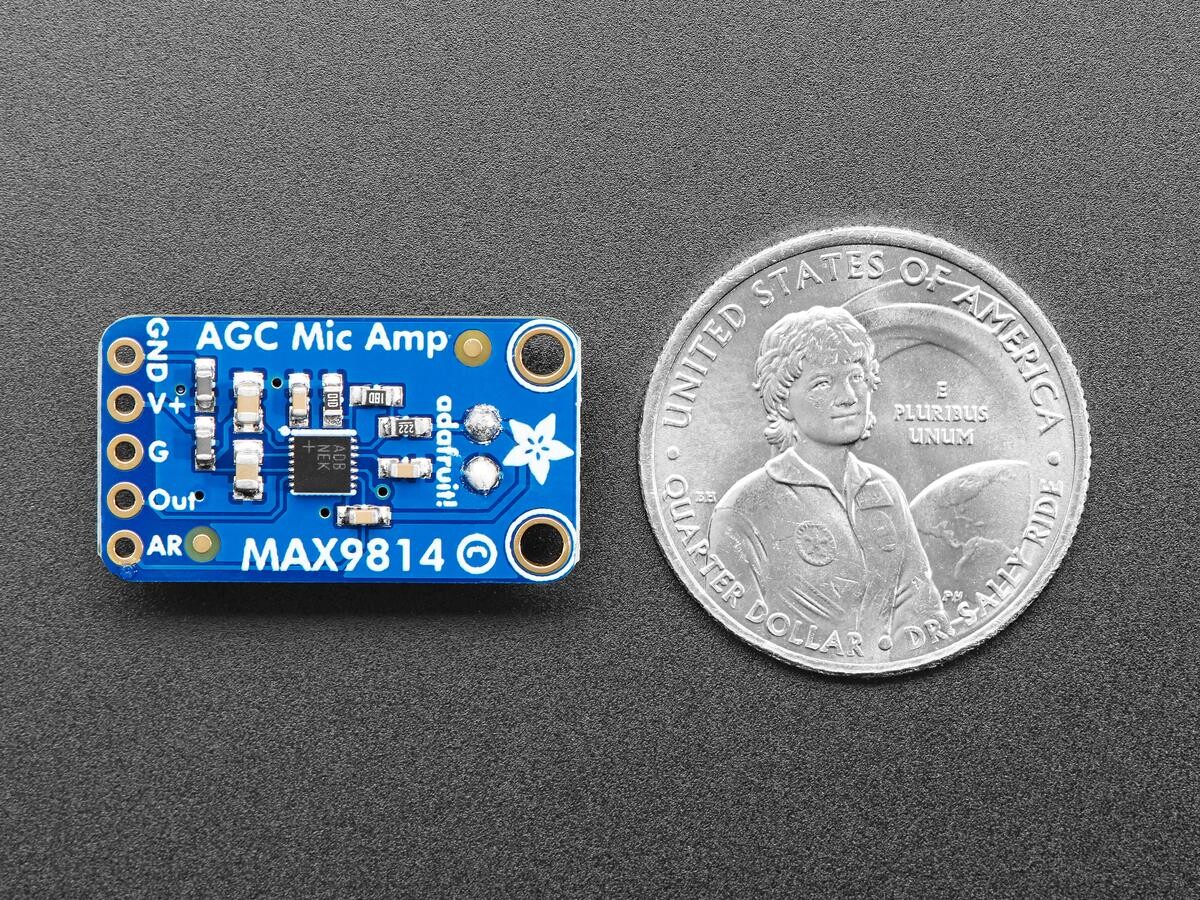

Fremstykke dimensioner: 26 mm x 14 mm
