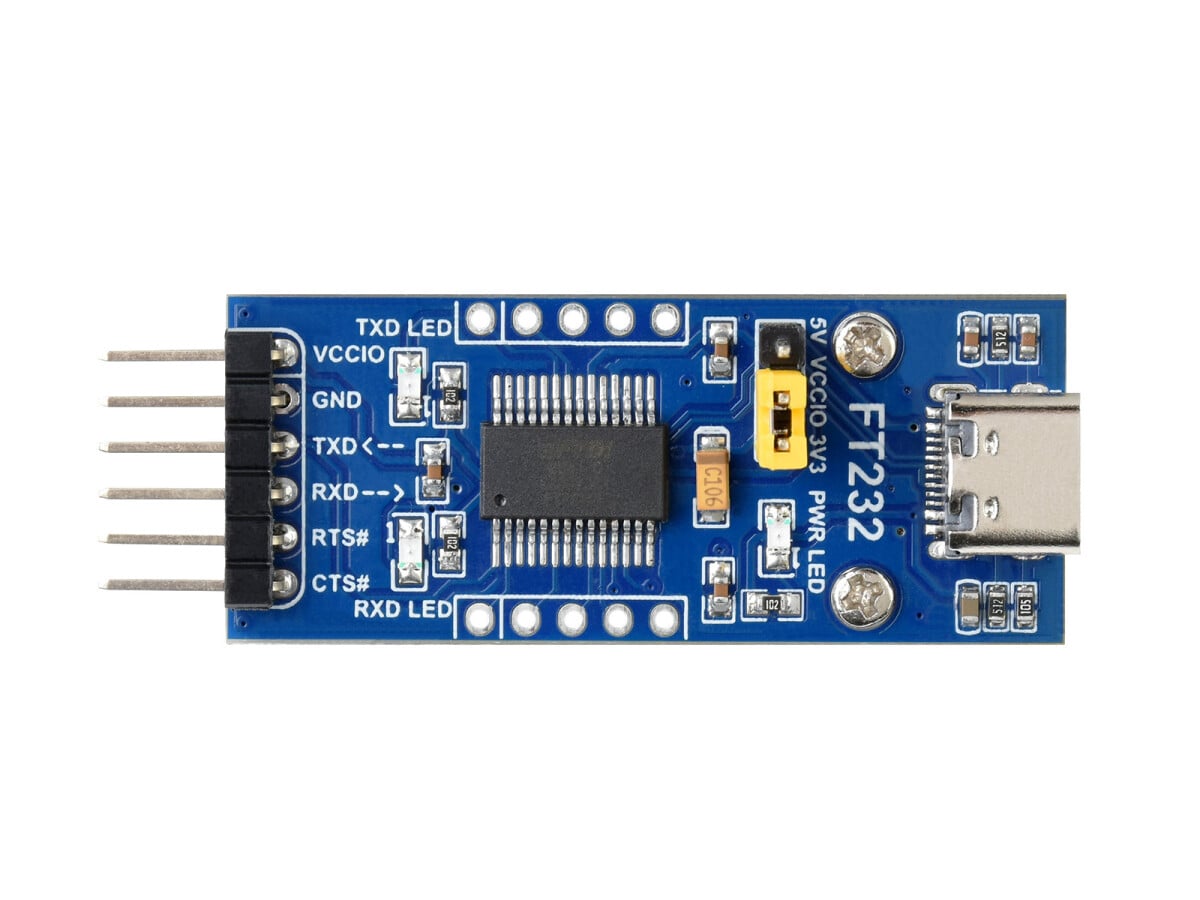

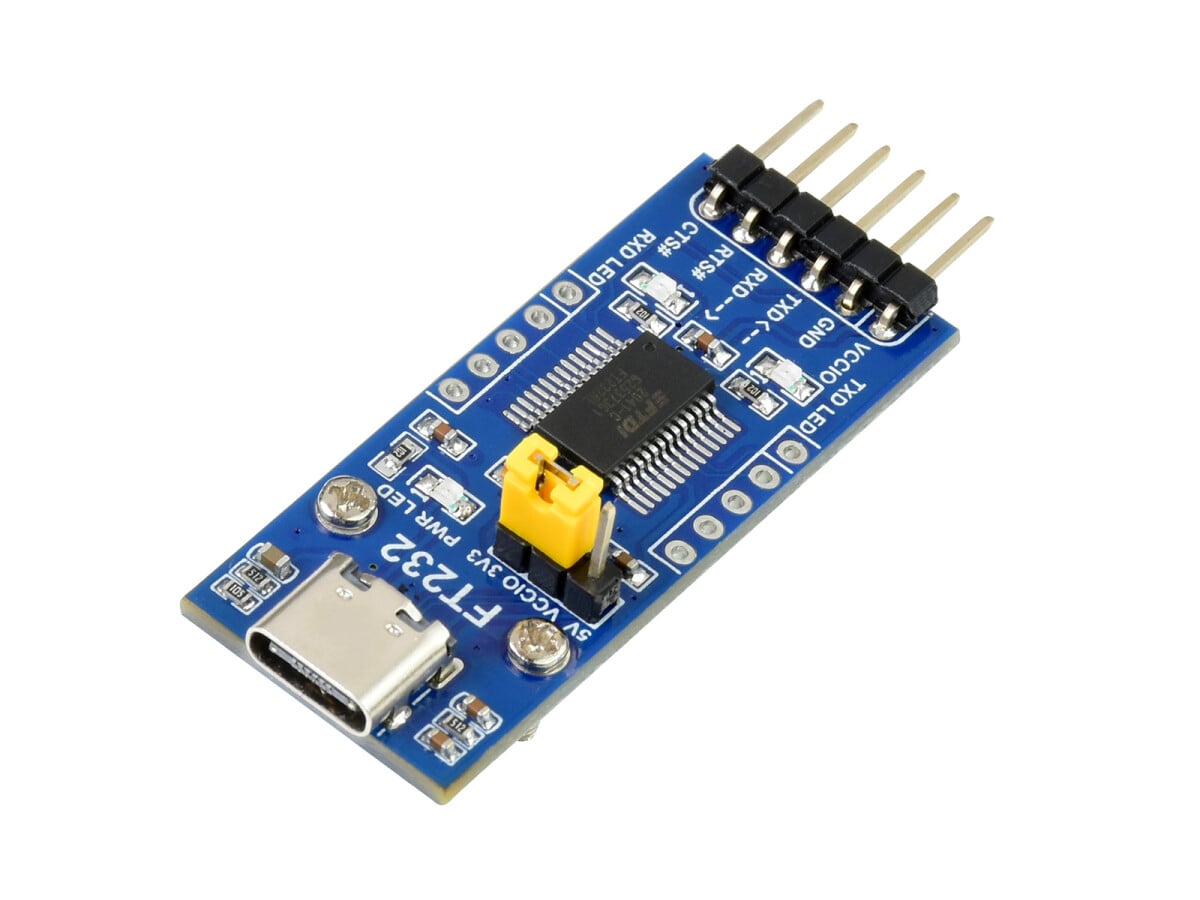

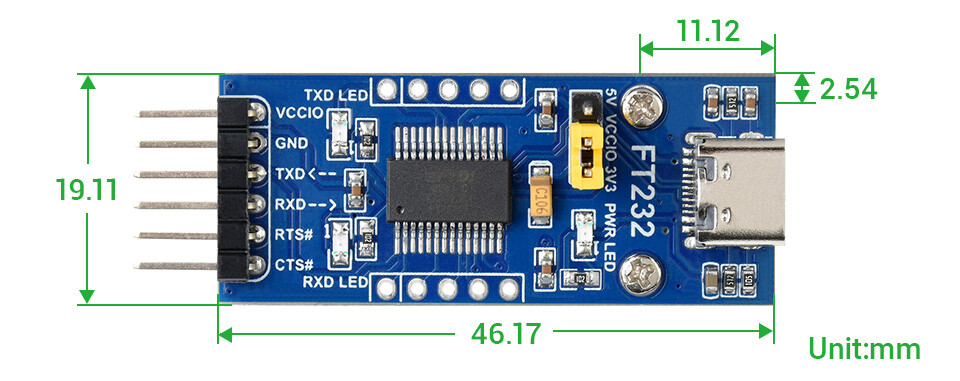

WaveShare FT232 USB UART Board (Type C), USB til UART (TTL) Kommunikationsmodul, USB-C stik

FT232 USB-til-UART (TTL)-kommunikationsmodul, USB-C-stik, overfører FT232RNLkompatibel med 3,3 V/5 V logisk niveau

Funktioner

• Blaues LCD-Display mit Tastatur. Lieferumfang: 1x Modul. FT232RNL om bord
• Unterstütter Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11…
• 3x VCCIO-strømtilstand via jumperindstilling:
  • VCCIO – 5V: 5V udgang
  • VCCIO – 3,3 V: 3,3 V udgang
  • Åbn jumperen: Strømforsyning via målpladen (3,3 V–5 V)
• 3x LED-displays: TXD, RXD, PWR
• Pins, der er tilgængelige via pinheader: TXD, RXD, RTS#, CTS#

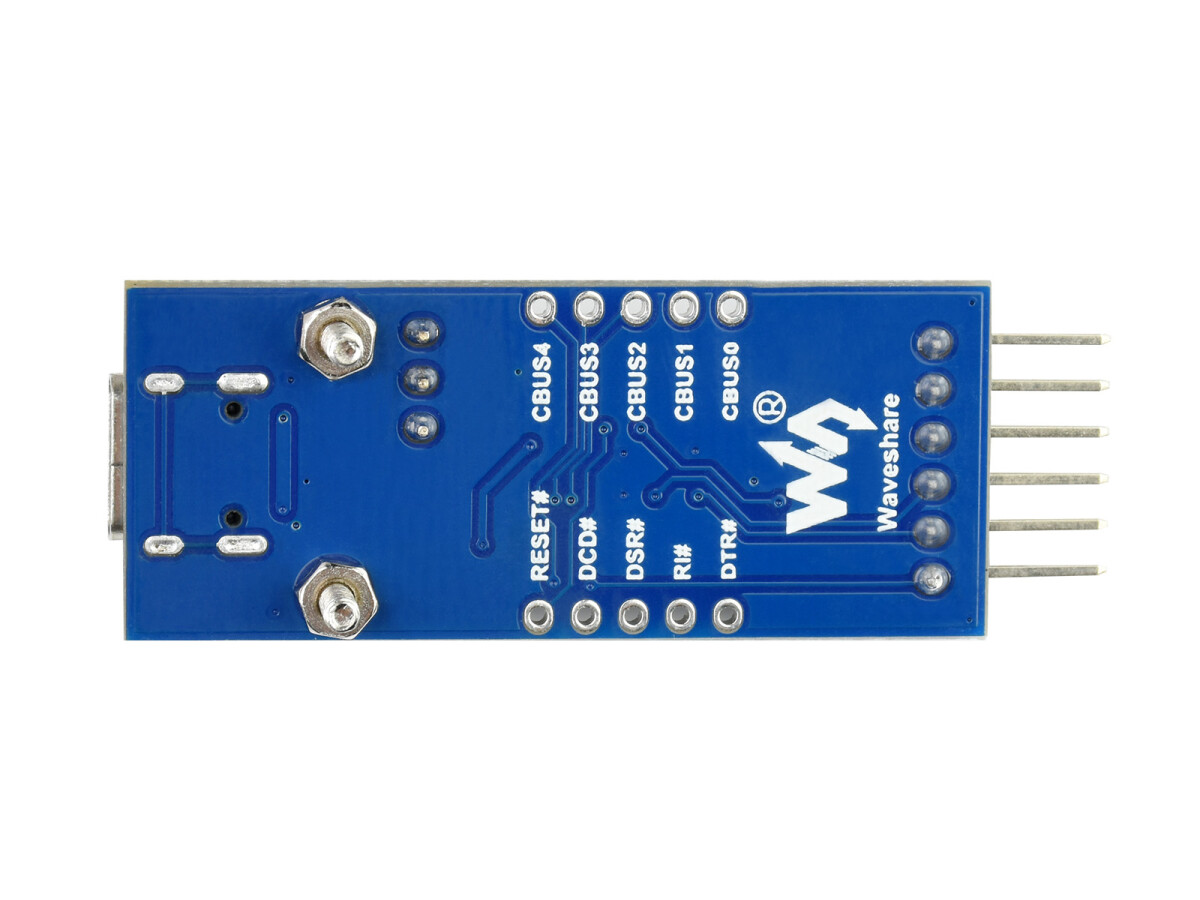

• Andre stik er tilgængelige via boret huller og kan nemt forbindes med brugerapplikationssystemet (stikkets afstand er kompatibel med den universelle prototypoplade).

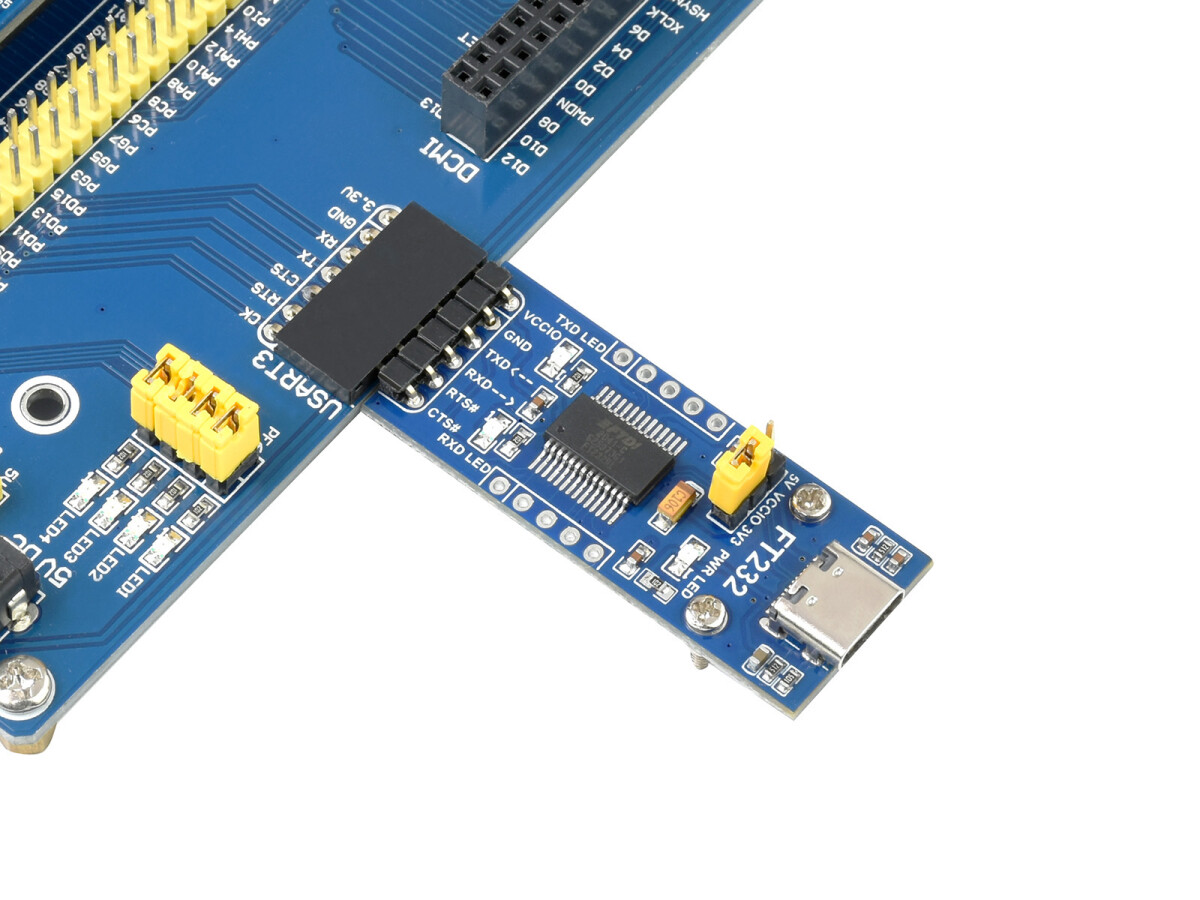

Arbejde med MCU

• VCCIO – 3,3 V eller 5 V udgang (Modulet drives med strøm via USB, og den integrerede jumper skal kortsluttes med 3,3 V eller 5 V).
• GND – Jord
• TXD – MCU.RX (Signalretning: MCU.RX → FT232 → PC.TX)
• RXD – MCU.TX (Signalretning: MCU.TX → FT232 → PC.RX)
• RTS – MCU.CTS (Signalretning: MCU.CTS << FT232 << PC.RTS)
• CTS – MCU.RTS (Signalretning: MCU.RTS → FT232 → PC.CTS)

ADVARSEL: Modulet er KUN kompatibelt med TTL-niveau. For at undgå skader, skal du IKKE tilslutte det direkte til RS232-kredsløbet.

Wiki: www.waveshare.com/wiki/FT232_USB_UART_Board_(Type_C)

Leveringsomfang

1. FT232 USB-UART-bræt (Type C) x1
2. 6-polig, kundespecifik, forbindelsesbroledning x1
3. 5-polig stik & 5-polig kontakter x2

Downloads

• WikiHersteller-Wiki
