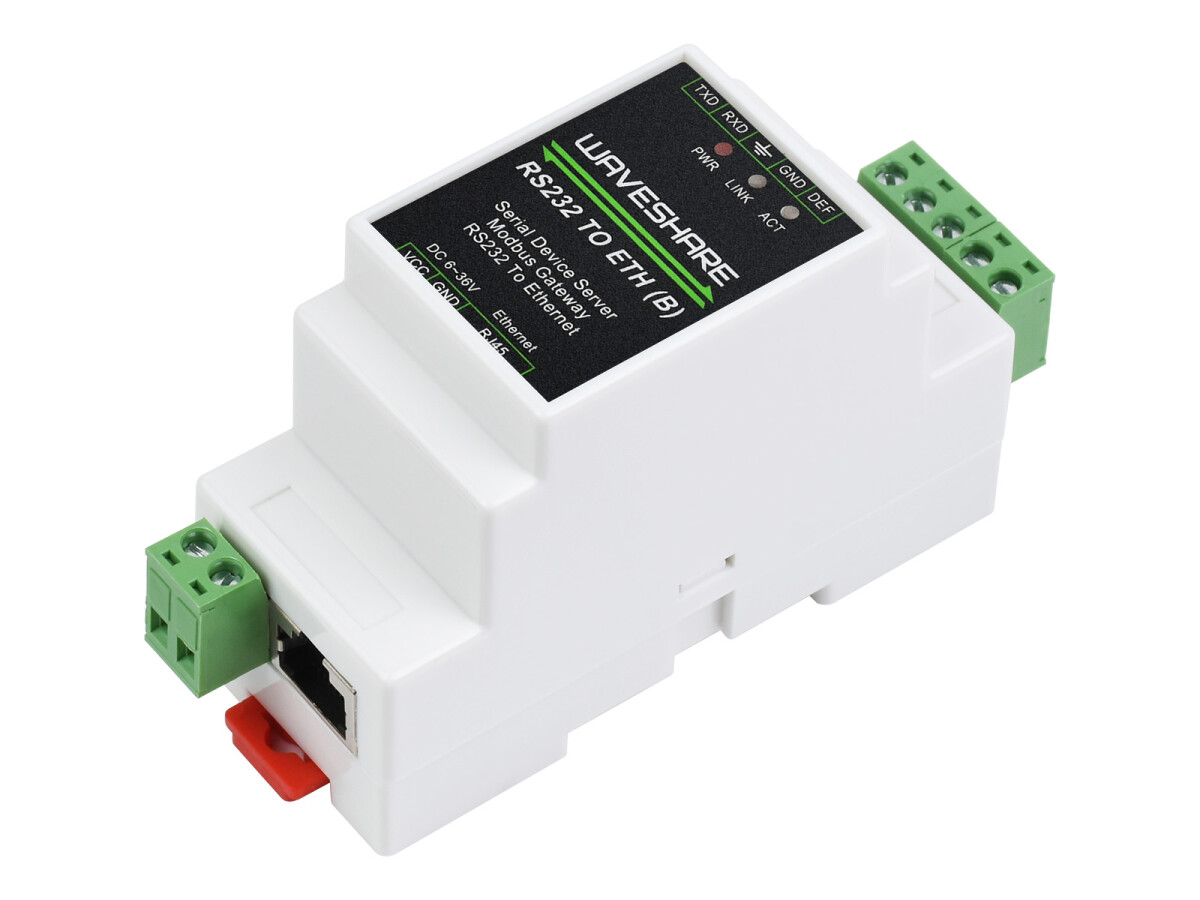

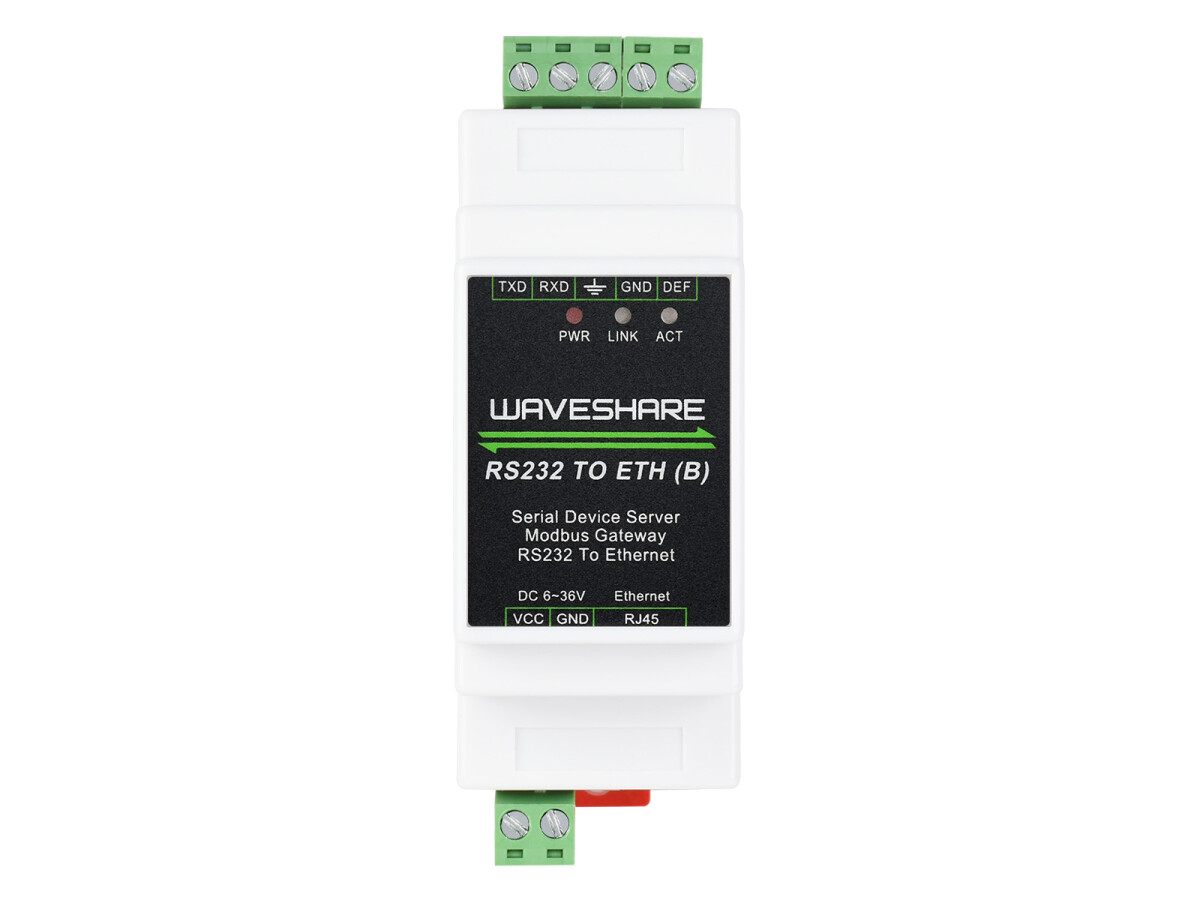

WaveShare Industrielt Seriell Server RS232 til RJ45 Ethernet TCP/IP til Seriell Støtte Monteringsbeslag

Dette er en RS232-enhed til dataindsamling/IoT-gateway til industrielle miljøer. Det kombinerer flere funktioner i én, herunder seriel server, Modbus-gateway, MQTT-gateway, RS232 til JSON osv. Modulet har en RS232- og Ethernet-port (POE-funktion er valgfri) og bruger skrueklemmer til strømforsyning. Skinnenmonteret kabinetdesign, lille, nemt at installere. Det egner sig til applikationer som dataindsamling, IoT-gateway, sikkerhed & sikkerheds-IoT og intelligent instrumentovervågning…

Versionsmulighed

• RS232 TIL ETH (B) Fælles Ethernet-port
• RS232 TIL POE ETH (B) PoE-Ethernet-tilslutning

Disse to versioner er ens i softwarefunktionerne, mens RS232 TO POE ETH (B) er den hardwareopgraderede version og understøtter strømforsyningen af PoE-Ethernet-porten.

Specifikationer

• Produkt: RS232 TIL ETH (B)
• Produkt type: Serie server, Modbus gateway, MQTT gateway
• Grundfunktion: Bi-direktional transparent dataoverførsel mellem RS232 og Ethernet

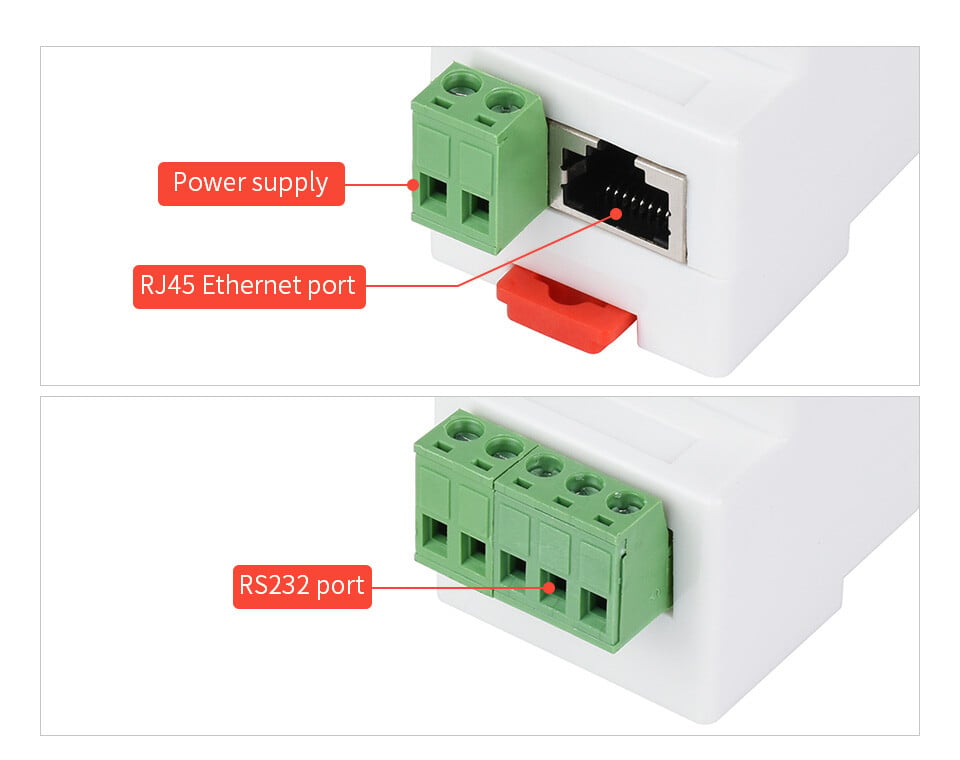

• Kommunikationsinterface: RS232-port x 1, Ethernet-port x 1
• Strømforsyning: 6 ~ 36 V DC skrueterminal
• Isolationsbeskyttelse: Leistungsisolering, signalisolering
• Ethernet: fælles netværksport, 10/100 M RJ45-stik med automatisk forhandling, 2-kV-spændingsbeskyttelse
• Seriel forbindelse: Isoleret RS232
• Baudhastighed: 300 til 115.200 bps
• Paritetsbit: ingen, odd, even, mark, space
• Data bit: 5 ~ 9 Bit
• Flowkontrol: N/A

Software

• Protokol: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguration: vært, webbrowser, bibliotek for funktionalitet til styring af enheder
• Kommunikationsmetode: direkte TCP/IP-kommunikation, VCOM
• Driftsmode: TCP-server, TCP-klient (eksisterer sammen med TCP-server), UDP, UDP-multicast

Andre

• Driftstemperatur: -40? ~ 85?
• Fugtighedsområde: 5 % til 95 % relativ luftfugtighed

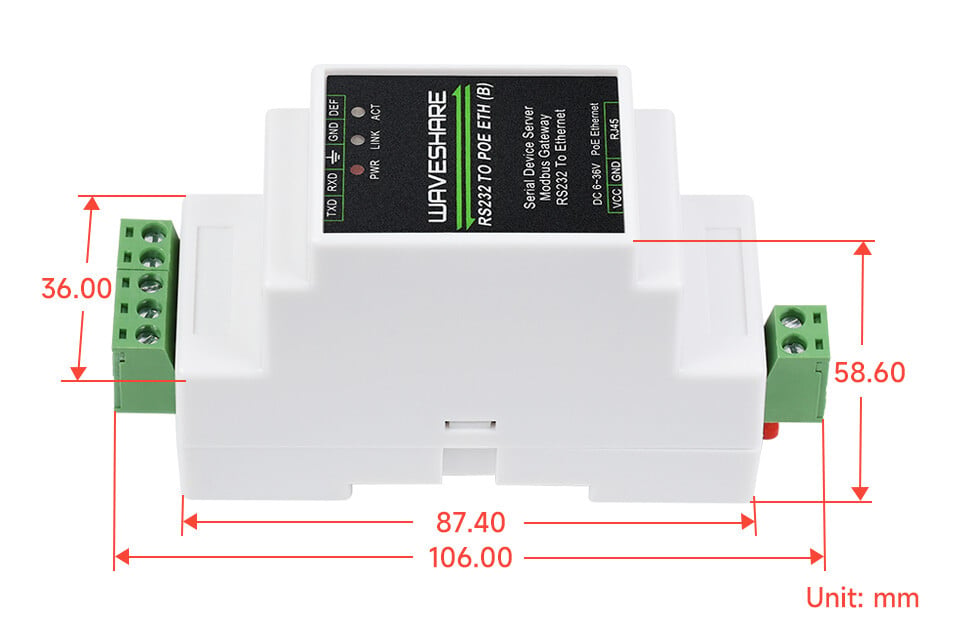

• Dimensioner: L x B x H: 87 x 36 x 59 mm

Hovedfunktion

Biavlødig, transparent dataoverførsel mellem RS232 og Ethernet

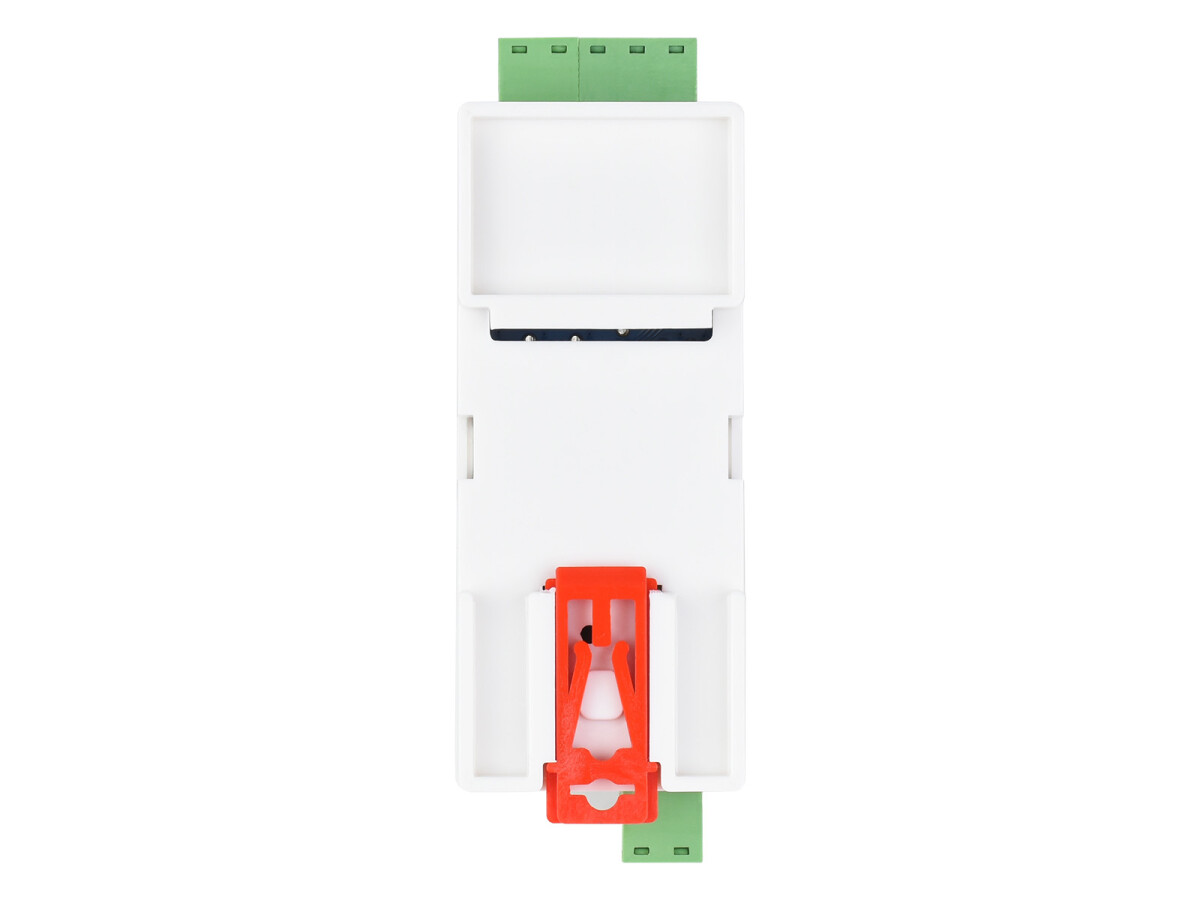

Skinnemontage

Enkel at kombinere med en serie af spor og fri forbindelse imellem

Modbus-Gateway-Unterstützung

Velegnet til Modbus-Grid-opgradering, kan bruges med specifik konfigurationssoftware.

Flere kommunikationsmetoder

Unterstützer TCP-Server / TCP-Client / UDP-Modus / UDP-Multicast

MQTT/JSON to Modbus

Fleksibel konvertering mellem forskellige protokoller

Når det bruges som en MQTT-gateway, kan enhederne uploade serielle data via MQTT-protokollen ved hjælp af gennemsigtig transmission til MQTT-serveren. Støttede servere inkluderer Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet osv. Den erhvervede Modbus RTU eller ikke-standard serielle data kan parses til JSON-format og pakkes i et MQTT-datapakke til upload.

Når de bruges som en JSON-dataindsamlingsgateway, kan enhederne forbindes med dataindsamlingsinstrumenter via en RS232-forbindelse, automatisk indsamle data, konvertere data til JSON-format og derefter sende dem til serveren. De indsamlede data understøtter Modbus RTU 645 Instrument 97 version, 645 Instrument 07 version samt forskellige ikke-standard RS232-protokoller. Det uploaddte datformat kan konfigureres på værten, og JSON-upload-protokollen kan være MQTT-protokollen, HTTP-POST-protokollen, HTTP-GET-protokollen osv.

Støtte for roll-polling for flere værter

• Forskellige netværksenheder identificeres og besvares derefter, hvilket eliminerer problemer med kommunikation mellem flere netværksenheder.

Anpassat Heartbeat-/Registreringspaket

• Simpel til cloud-kommunikation og enhedsanvendelse

Unterstütning af NTP-protokollen

• Få oplysninger om netværkstiden for seriell udgang eller upload af data

Flere konfigurationsmetoder

• Støtter konfiguration via webbrowser, modtagelse af dynamiske IP-adresser via DHCP og DNS-protokol med forbundne domæneserver.

Wiki: www.waveshare.com/wiki/RS232_TIL_ETH_(B)

Leveringsomfang

Strømforsyningen til dette produkt er ikke inkluderet i leveringsomfanget. Det anbefales at bruge den med et 12-V-industrielt DIN-rail-strømforsyning.

• RS232 TIL ETH modul x1
