WaveShare 2-Kanal UART To Ethernet Konverter, Seriell Port Transparent Übertragung Modul

Det 2-Kanal UART til Ethernet tilbyder en enkel løsning UART TTL og RJ45 Ethernet for at kommunikere og muliggøre en tovejs, transparent dataoverførsel. Det er nemt at bruge, sammen med funktioner som hurtig datahastighed, lav strømforbrug, høj stabilitet, egner sig til applikationer som Safety & Security, IoT osv.

• Indbygget Ethernet MAC- og PHY-lagene
• Bi-direktional dataoverførsel med mulighed for transparent kommunikation UART og Ethernet
• 10/100M, Vollduplex/Halvduplex-Auto-Negotiering-Ethernet-interface, 802.3-kompatibel
• Auto-MDI/MDIX, automatisk genkendelse og skift af kabeltype
• Støtter automatisk opsamling af DHCP-IP og DNS-domæneadgang
• Konfiguration af netværksparametre såsom chip-driftstilstand, port, IP, via software på værtssystemet eller UART-kommando.
• Fire driftsformer: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
• 2-Kanal UART, simultan drift, uafhængig transparent transmission for hver kanal
• Fullduplex- eller halvdus UART-kommunikation, understøtter RS485 RX/TX auto-switch
• Software understøtter virtuelle serielle interfaces (inkluderet).
• Støtte for KEEPALIVE-mekanismen

Specifikationer

• Driftsspænding: 3,3 V / 5 V
• Driftsstrøm: 140mA
• Driftsmode: TCP/UDP
• UART-Baudfrekvens: 300 bps ~ 921,6 Kbps
• UART TTL-niveau: 3,3 V / 5 V kompatibelt
• Driftstemperatur: -55 °C ~ 125 °C
• Driftstemperatur: -40 °C ~ 85 °C

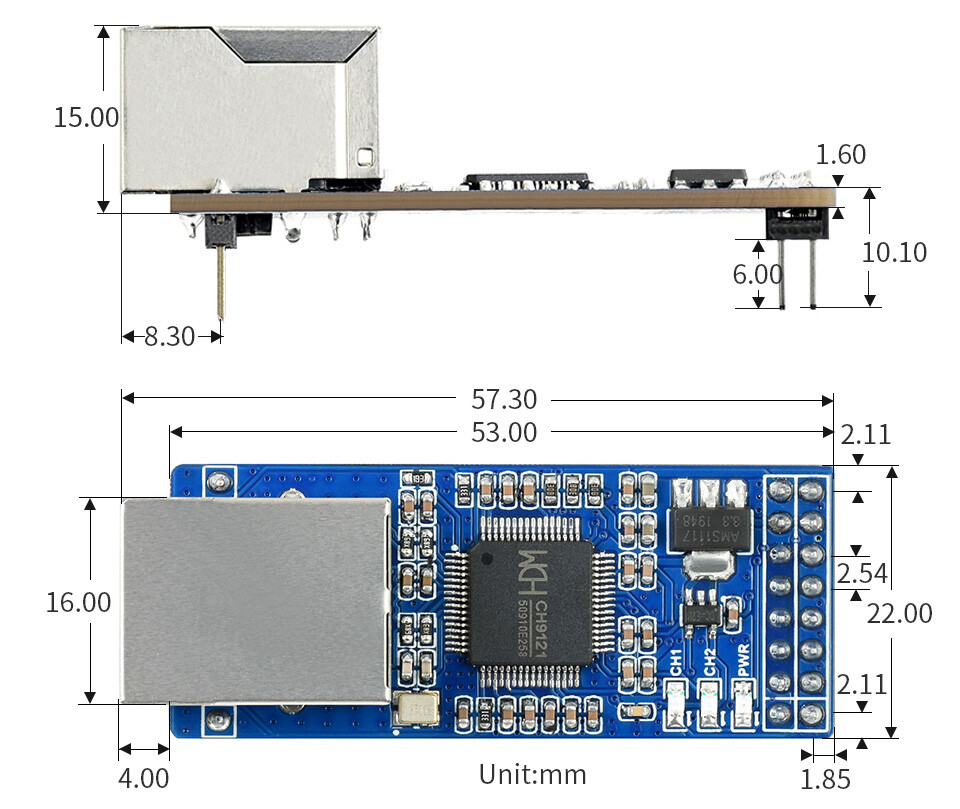

• Mål: 53,00 x 22,00 mm

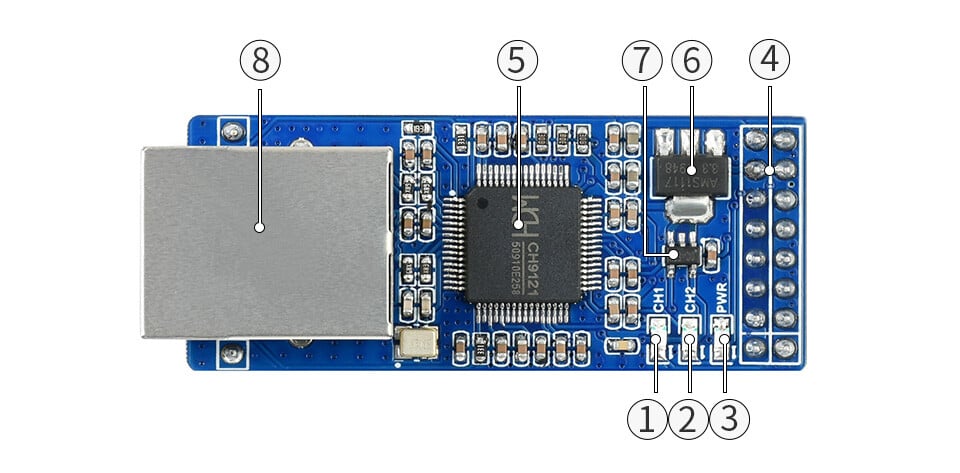

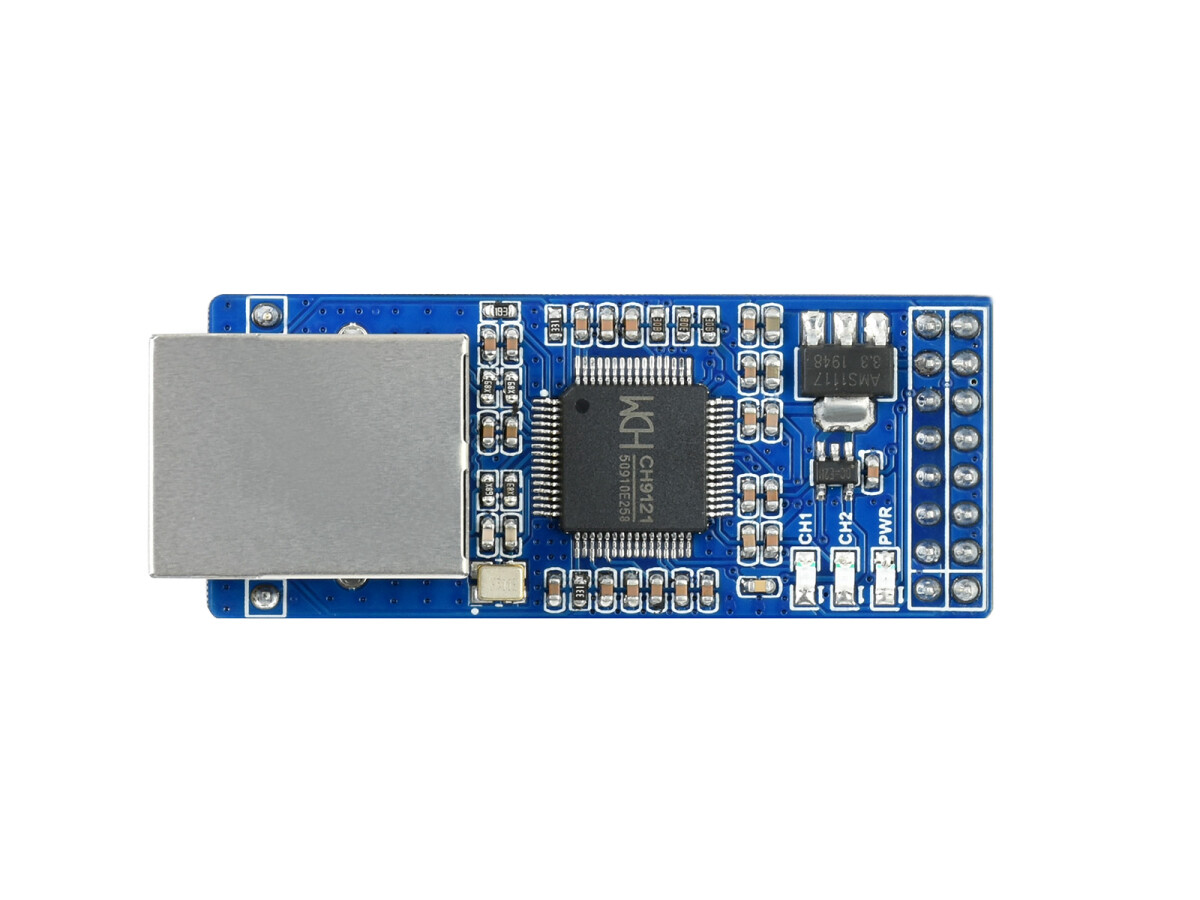

Hvad er ombord?

1. UART 1 forbindelsesstatusvisning
2. UART 2 forbindelsesstatusvisning
3. Strømindikator
4. CH9121 Styringspins
5. CH9121 driver
6. AMS1117 3.3V strømforsyning IC
7. RT9193-18GB strømforsyning IC
8. Ethernet-port

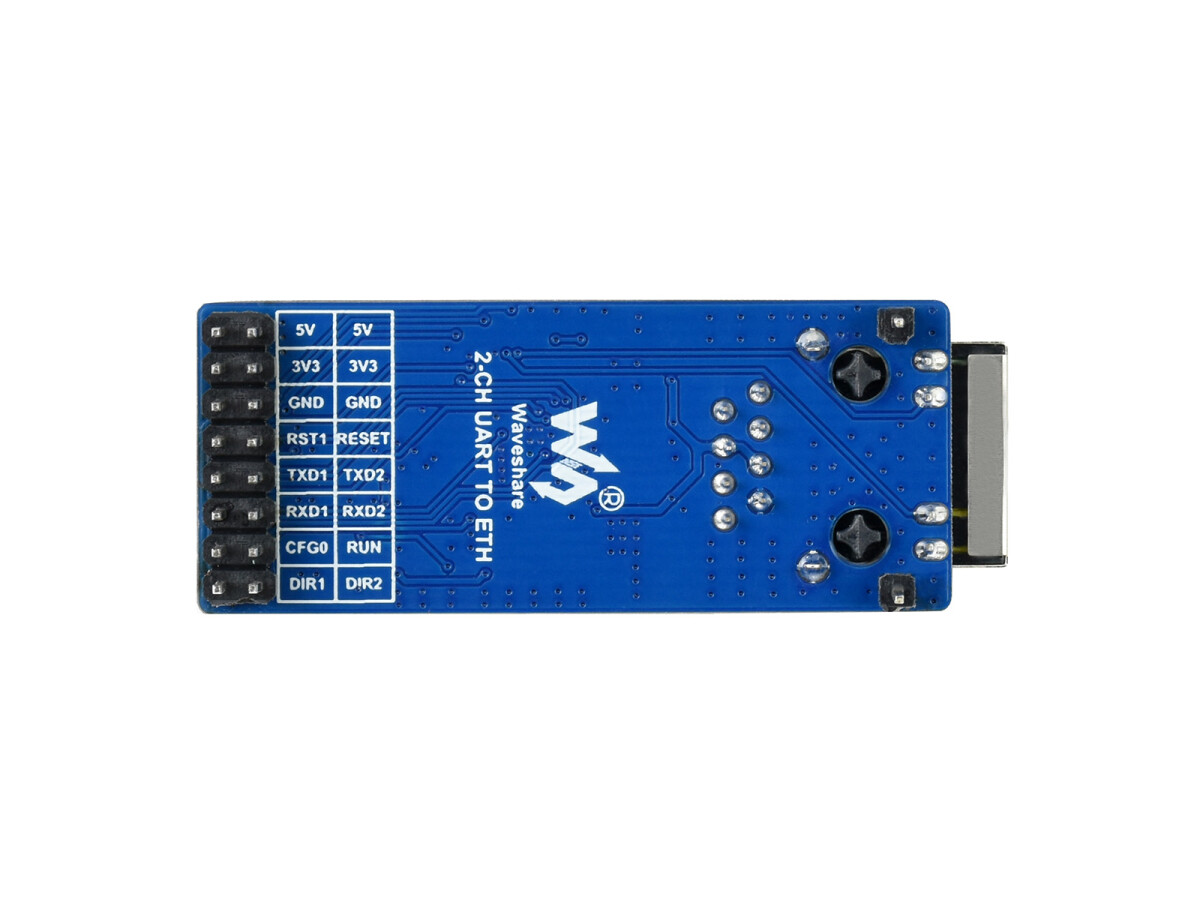

Pinout-Definition

• 5V / 3.3V: Positiv effekt, brug en hvilken som helst pin fra 5V / 3.3V pins til strømforsyning
• GND: Jord
• RST1: ekstern reset-indgang, lav aktivitet
• TIL: Tilbage til fabriksindstillinger, registreret, når chippen tages i brug, lav aktivitet
• TXD1: Asynkron UART 1-Datoudgang (aktiveret som standard)
• TXD2: Asynkron UART 2-Dataindput (standardmæssigt deaktiveret)
• RXD1: Asynkron UART 1-datainput (aktiveret som standard)
• RXD2: Asynkron UART 2-datainput (standardmæssigt deaktiveret)
• CFG0: UART-konfigurationsmode, lavniveau for at indtaste konfigurationen, højniveau-konfiguration til afslutning
• KØR: Viser driftsstatus på pin
• DIR1: UART 1 RS485 RX/TX-kontakt (tilslutning til ekstern RS485-controller)
• DIR2: UART 2 RS485 RX/TX Schalter (Anschluss an externen RS485-Controller)

WIKI: www.waveshare.com/wiki/2-KАНАЛЕ_UART_TIL_ETH

Leveringsomfang

• 2-KАН UART TO ETH x1

Downloads

• WikiHersteller-Wiki
• SSCOM – Serial/Net data debuggerAnleitung
