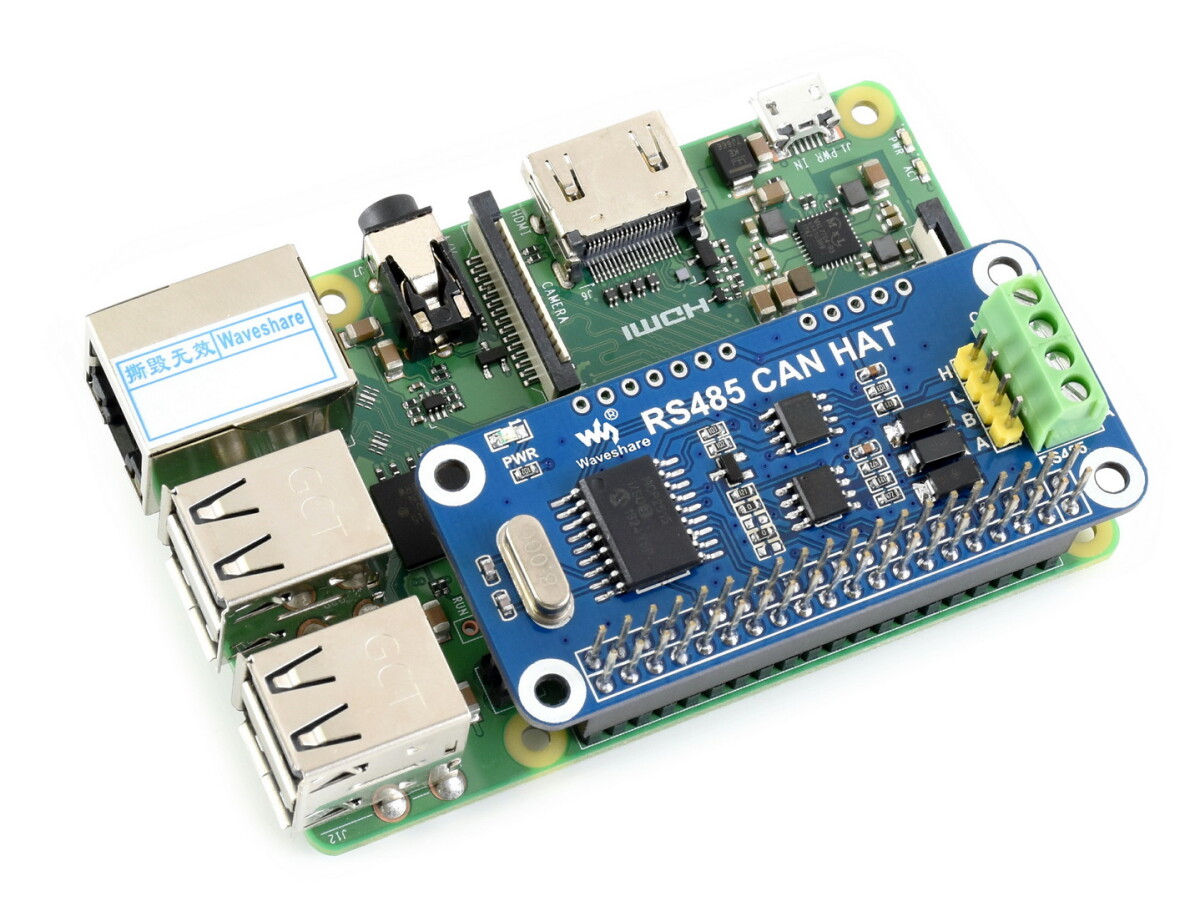

WaveShare RS485 CAN HAT für Raspberry Pi 40PIN GPIO SPI-Schnittstelle

RS485 CAN HAT til Raspberry Pi, muliggør stabil kommunikation over lange afstande

Oversigt

Med RS485 CAN HAT kan dit Pi kommunikere stabilt med andre enheder over store afstande via RS485/CAN-funktioner.

Egenskaber

• Standard Raspberry Pi 40-ben GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien
• CAN-funktion, Onboard-CAN-controller MCP2515 via SPI-interface, Onboard-Transceiver SN65HVD230
• RS485-funktion, styret via UART, halv duplex kommunikation, understøtter automatisk TX/RX styring uden programmering, Onboard transceiver SP3485
• Integrieret TVS (Transient Voltage Suppressor), undertrykker effektivt overspænding og transienter i kredsløbet for RS485-transceivere, lynbeskyttelse & anti-elektrostatiske.

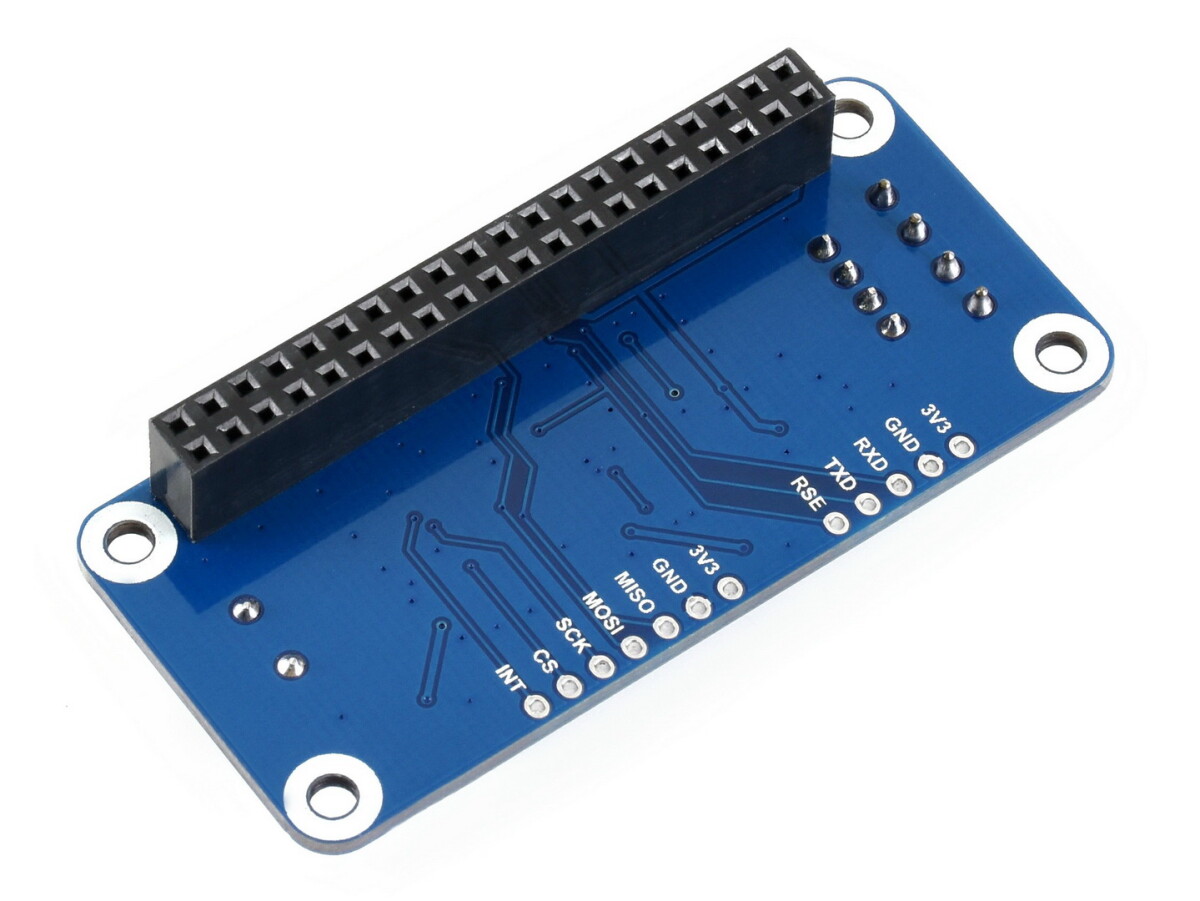

• Reserverede styrepins, giver mulighed for at arbejde med andre styreboards
• Leveres med udviklingsressourcer og manual (eksempler i wiringPi/python)

Specifikationer

• Driftsspænding: 3,3V
• CAN-styring: MCP2515
• CAN-sender/modtager: SN65HVD230
• 485 Sender-Receiver: SP3485
• Mål: 65mm x 30mm
• Fæstningshul størrelse: 3,0 mm

Anbefalet

Vi tilbyder også en isoleret interface-konverter USB TO RS232/485/TTL til nem testning.

Leveringsomfang

1. RS485 KAN HAT x1
2. Skruespak til RPi (2 stk.) x1

Downloads

• WikiHersteller-Wiki
