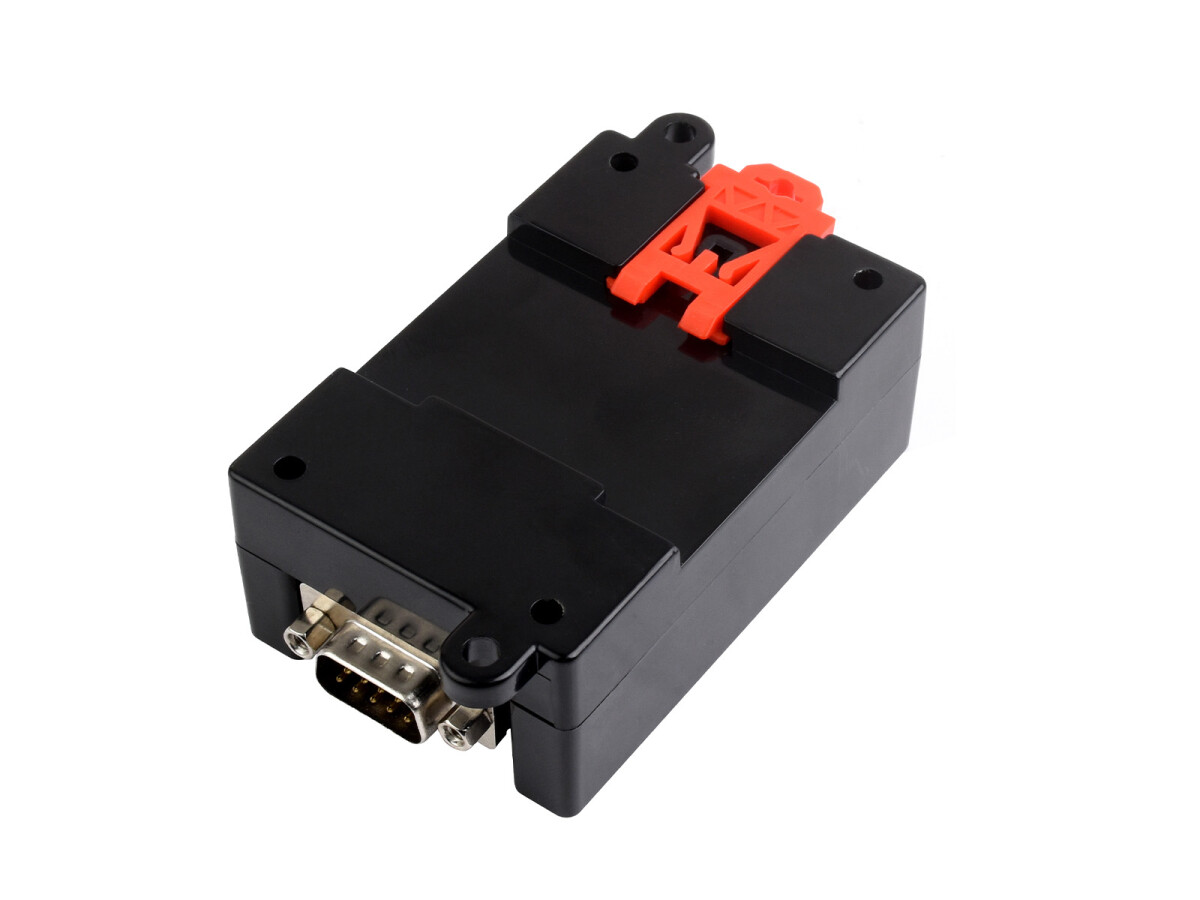

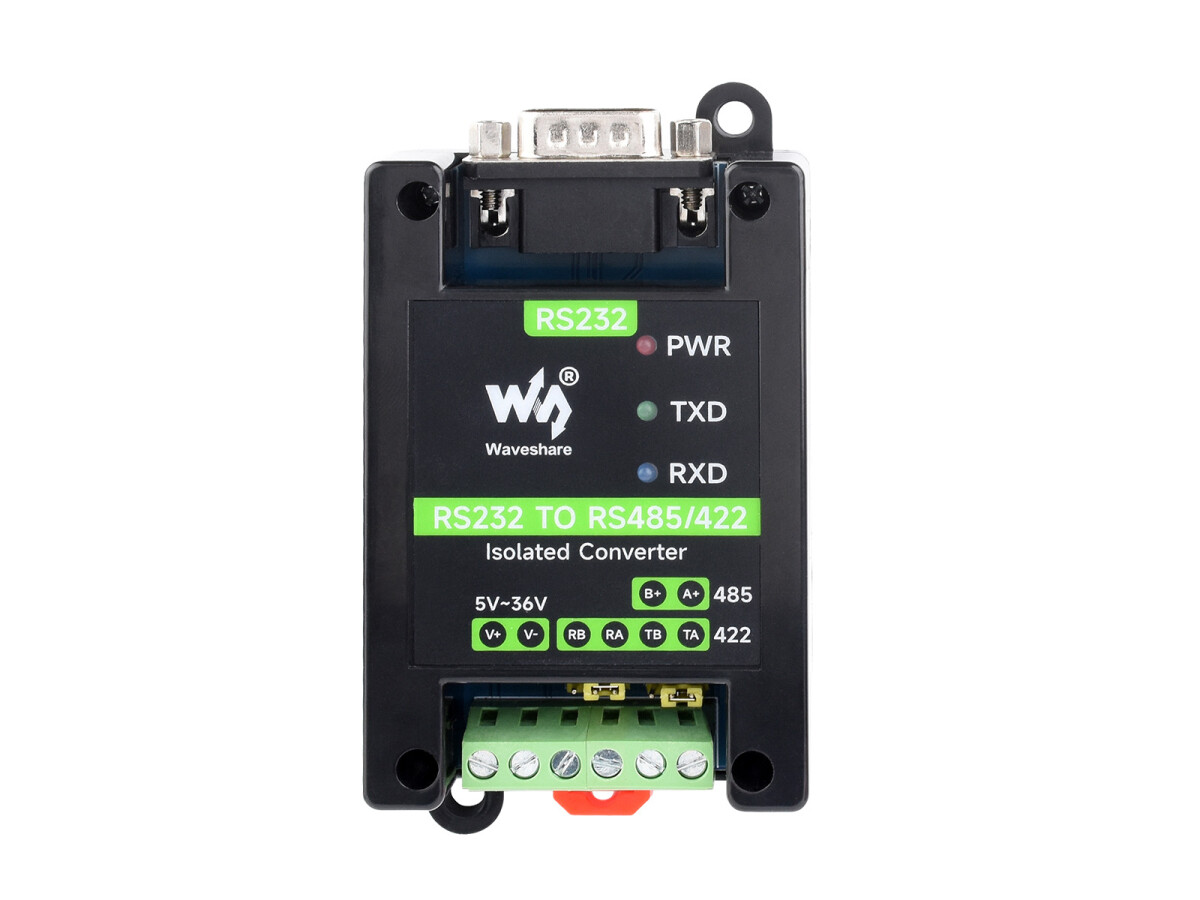

WaveShare RS232 To RS485/422 Aktiv digital isoleret converter RS232 Female Port

Aktiv digital isoleret RS232-til-RS485/422 Konverter, Originale SP3232EEN- og SP485EEN-chips, mulighed for RS232 DB9-stik/dåse.

Bruger chi-løsningen SP3232EEN og SP485EEN, tilbyder stabil kommunikation med integreret galvanisk isolering, beskyttelse mod overspænding og antistatisk beskyttelse osv., og er et ideelt valg til industrielle styreenheder og/eller applikationer med høje kommunikationskrav.

Versionsmulighed

• RS232 TIL RS485/422: RS232 DB9-stikforbindelse

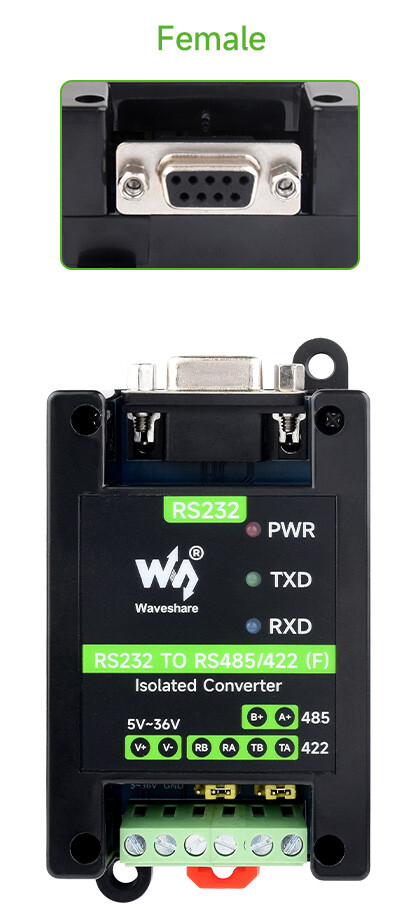

• RS232 TIL RS485/422 (F): RS232 DB9-stik

Specifikationer

• Ombord-chips SP3232EEN og SP485EEN. Hurtig kommunikation, stabil og pålidelig, bedre kompatibilitet
• Stabil transmission med en hastighed på 300–921.600 bit/s
• Indbygget Unibody-strømforsyningsisolering sikrer en stabil isoleret spænding og kræver ikke yderligere strømforsyning til det isolerede forbinde.
• Den integrerede digitale Unibody-isolering muliggør signalisolering, høj pålidelighed, stærk støjreduktion og lavt strømforbrug.
• Innebygget TVS (Transient Voltage Suppressor), undertrykker effektivt overspændinger og spændingsspidser i kredsløbet, er lynsikker og sikker. Antistatisk
• Integrerede selvgenopretningssikringer og beskyttelsesdioder sikrer stabile strømforsyninger, tilbyder overstrøm- og overspændingsbeskyttelse samt forbedrer stødssikkerheden.
• Indbygget 15-kV ESD-isolering og 600-W lynbeskyttelse, overspændingsbeskyttelse
• Intern 120R-Abschlusswiderstand ved RS485/RS422-grænsefladen, som standard deaktiveret, kan konfigureres med jumper.
• Skrueterminalerne for den integrerede strømforsyning muliggør et bredt indgangsområde fra 5 V til 36 V DC.

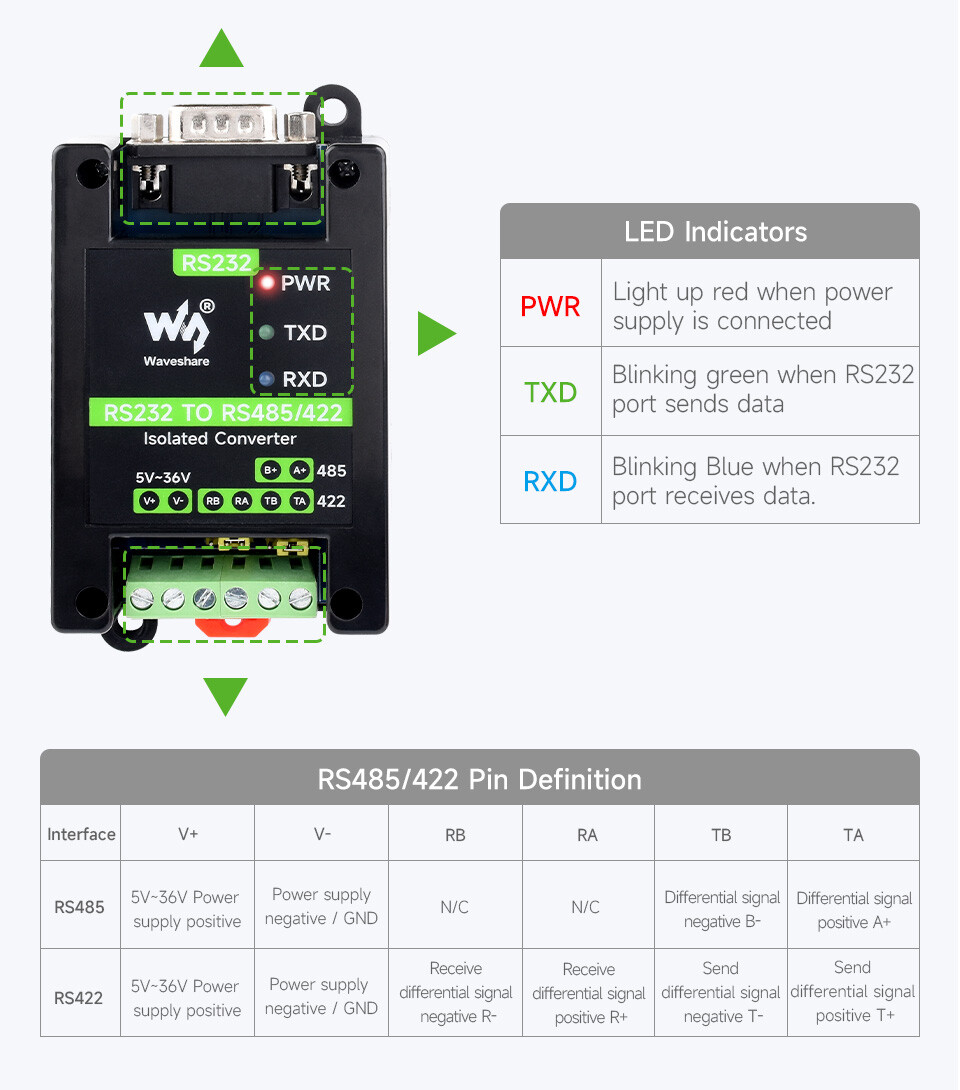

• 3 LED’er til at vise strømforsyning og transceiverstatus
• Industriell ABS-gehäuse design til montering på skinner, lille, nemt at installere og omkostningseffektiv

Specifikationer

• PRODUKT TYPE: Aktiv digital isoleret RS232-til-RS485/422 Seriell konverter
• STRØMFORSYNINGSBORDSMONTERING:
  • Strømforsyning: 5~36 V DC
  • Beskyttelse: Tilbagetrækningssikring
• Baudhastighed: 300–921,600 Bit/s (300–115.200 Bit/s anbefales for pålidelig kommunikation over lange afstande)
• Enhedstilslutning: RS232, RS485/422
• RS232

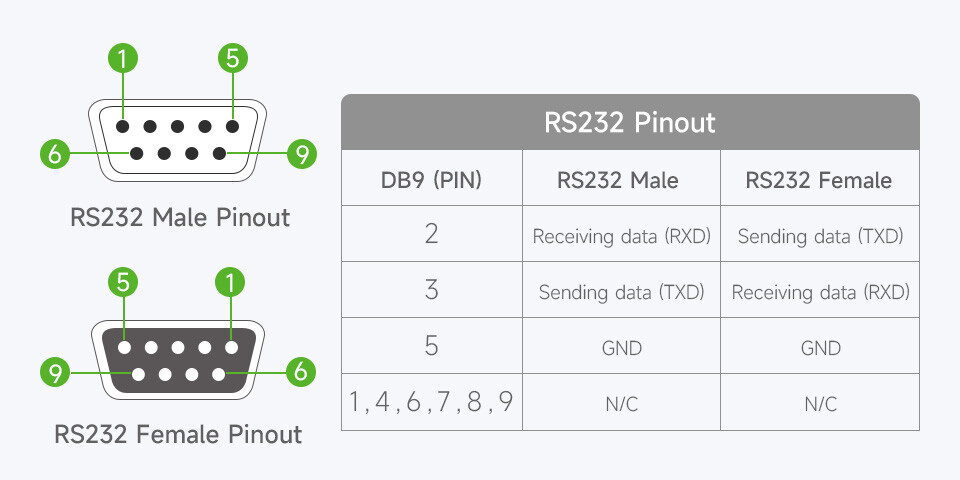

  • Tilslutning: DB9 han/kvindelig
  • Overførselsafstand: ca. 15 m
  • Overførselsmode: punkt-til-punkt
• RS485/422
  • Tilslutning: skrueklemme
  • Retningsstyring: Hardware-automatisk styring
  • Beskyttelse: 600 W, lynsikker og overspændingsbeskyttende, 15 kV ESD-beskyttelse
  • Abgeschlossener Widerstand: 120 R, aktiveres/deaktiveres via kontakt
  • Overføringsafstand: ca. 1,2 km

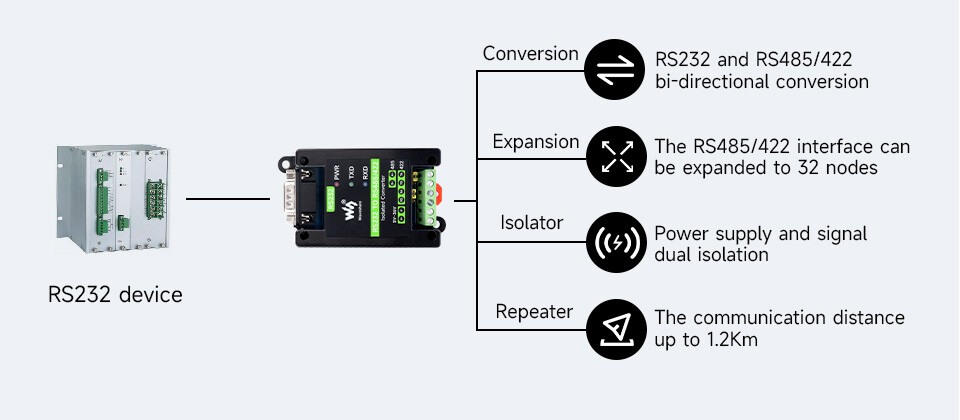

  • Overførselsmode: Punkt-til-multi-punkt (op til 32 noder, det anbefales at bruge en repeater til 16 noder eller flere)
• Kabinet: Skinnemontérbart ABS-kabinet, egnet til 35-mm DIN-skin

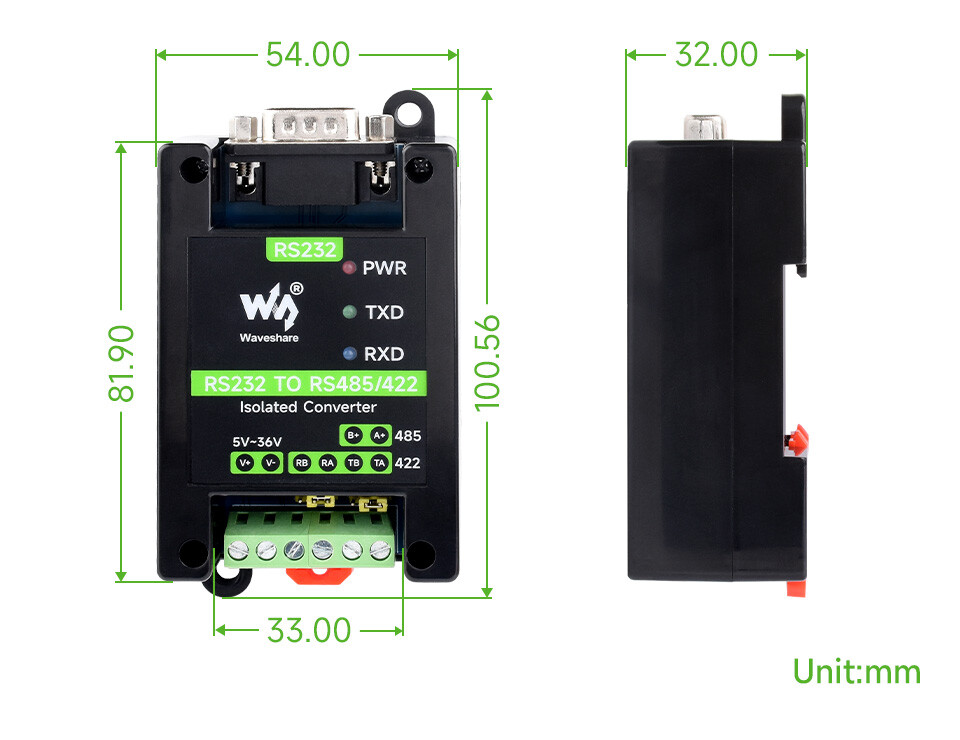

• Mål: 81,9 x 54,0 x 32,0 mm

Wiki:www.waveshare.com/wiki/RS232_TIL_RS485/422

Leveringsomfang

• RS232 TIL RS485/422 (stik) x1
• Skruetrækker x1

Downloads

• WikiHersteller-Wiki
