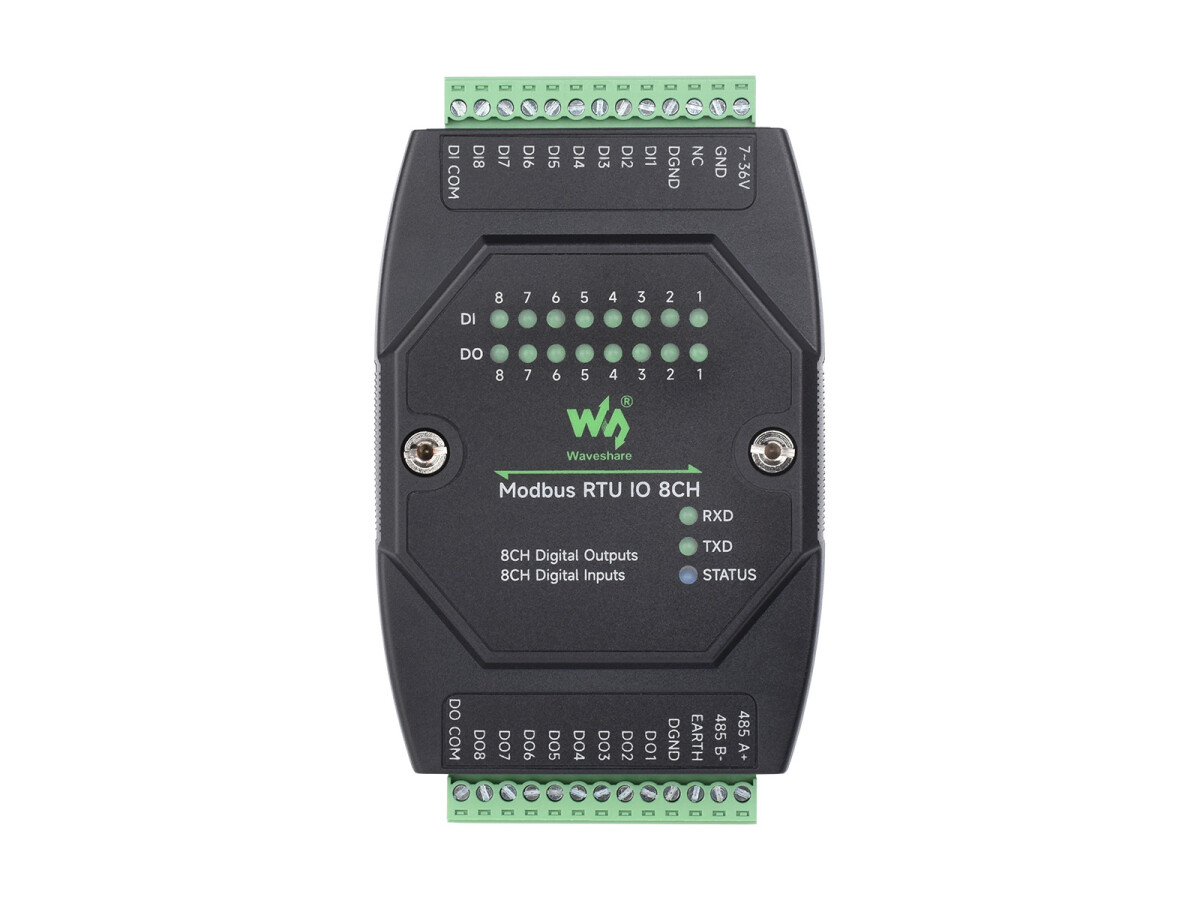

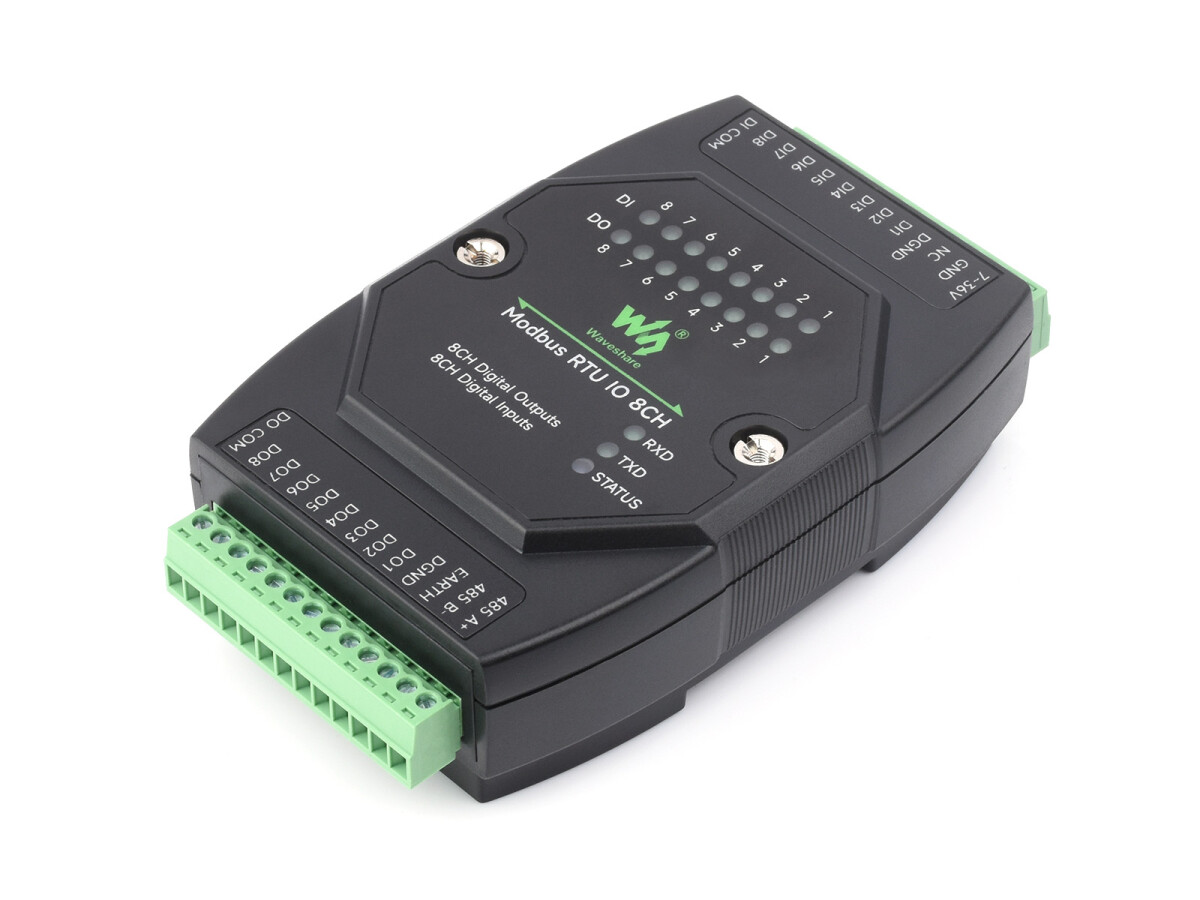

WaveShare Industrial 8CH Digital Input Output Modul DC 7~36V Modbus RTU Protokol

Industriel digitalt indgang/udgangsmodul med 8 kanalerDC 7~36V Bredspændingstransformator, Modbus RTU-protokol, flere isoleringsbeskyttelseskredsløb, understøtter montering på skinne.

Dette er et digitalt isoleret 8DI/8DO-modul af industriel kvalitet. Udgangsudvidelse med RS485Styringsschnittstelle. Understøtter passiv/aktiv indgang, understøtter Modbus-RTU-protokollen med integrerede beskyttelsess kredsløb som strømisolering, magnetisk isolering, nulstilbar sikring og TVS.

• Konfigurerbar enhedsadresse (1–255), flere enheder kan være koblet i serie på RS485-bussen
• Intern spændingsregulator, understøtter bredt strømforsyningsområde 7–36 V
• Indbygget Unibody-strømforsyningsisolering sikrer en stabil isoleret spænding og kræver ikke yderligere strømforsyning til det isolerede forbinde.
• Indbygget Unibody-magnetisk isolering muliggør signalisolering, høj pålidelighed og stærk forstyrrelsesdæmpning.
• Återkopplingsbar säkring och TVS (Transient Voltage Suppressor) ombord undertrykker effektivt överspänningar och transiente spänningsvariationer i kretsen, erbjuder skydd mot överströmmar/överspänningar, blixtskydd och skydd mot överspänningar. Antistatisk
• Understøtter passive og aktive digitale indgange med bidirektionel isolering via optokobber og integreret anti-bounce-algoritme. Understøtter DI/DO-forbindelsesstyring eller DO-skifte-styring
• Udgangen bruger Darlington-transistorer med isolering via optokobling, tilbyder en kraftigere styring med op til 500 mA strøm og har indbygget beskyttelse mod flyback-diode.
• Har en Flash-ON- og Flash-OFF-funktion. Ved at sende et argument til kommandoet er det muligt at tænde for output i en periode og derefter automatisk slukke den.
• Skinnenmonteret kabinetdesign, understøtter stapling, nem at installere og sikkert at bruge
• Flere LED’er til at vise indgangs- og indgangssignal. Udgangsstatus, MCU-status og signaloverførselsstatus

Specifikationer

• Kommunikationsinterface: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standard kommunikationsformat: 9600, N, 8, 1
• Modbus-protokol: Standard Modbus RTU-protokollen
• Strømforsyning: DC 7~36V

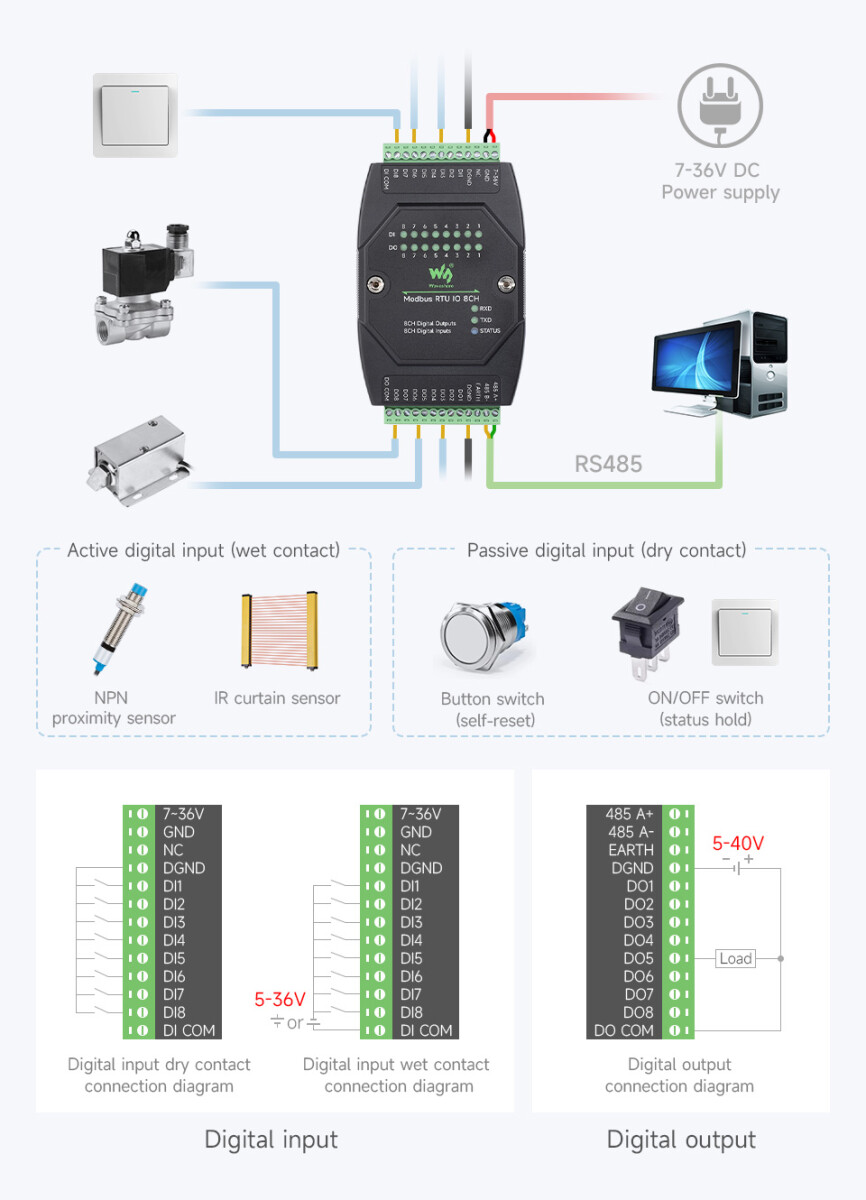

• Digitalt input: 8DI, 5~36 V, passiv/aktiv input (NPN eller PNP), integreret bidirektionel optokoblingsisolation
• Digitalt udgang: 8DO, 5~36 V, Open-Drain-udgang, Udgangslast: 500 mA pr. kanal (MAX)

Hovedfunktion

• Støtter aflæsning af digitale indgange ved at sende Modbus RTU protokolkommandoer over RS485 til styring af digitale udgange

Isolering af høj kvalitet til industriel brug

• Den integrerede strømforsyning og den dobbelte signalisolering til RS485-kommunikation sikrer en stabil isolationsspænding, er kendetegnet ved høj pålidelighed og stærk støjreduktion. Integreret TVS (Transient-Voltage-Undertrykkelsesrør) kan effektivt undertrykke overspænding og den transiente spidsspænding i kredsløbet, hvilket gør det lynsikert og sikkert. ESD-beskyttelse. Den integrerede resettable sikring og beskyttelsediode sikrer en stabil strøm- og spændingsudgang, tilbyder overstrøms- og overspændingsbeskyttelse, forbedrer slagstyrken og er velegnet til industrielle miljøer med høje krav.

Komplet isolering for digitale indgange og udgang

• Unterstütter passive og aktive digitale indgange (PNP- eller NPN-type) med bidirektionel isolering via optokoppler. Bruger Darlington-transistor med Open-Drain-udgang, op til 500 mA strømforbrug pr. kanal til direkte styring af relæer

Flere tilstande til forskellige automatiseringsscener

• Unterstützer flere udgangsstyringstilstande, hver kanal understøtter uafhængige styringstilstande

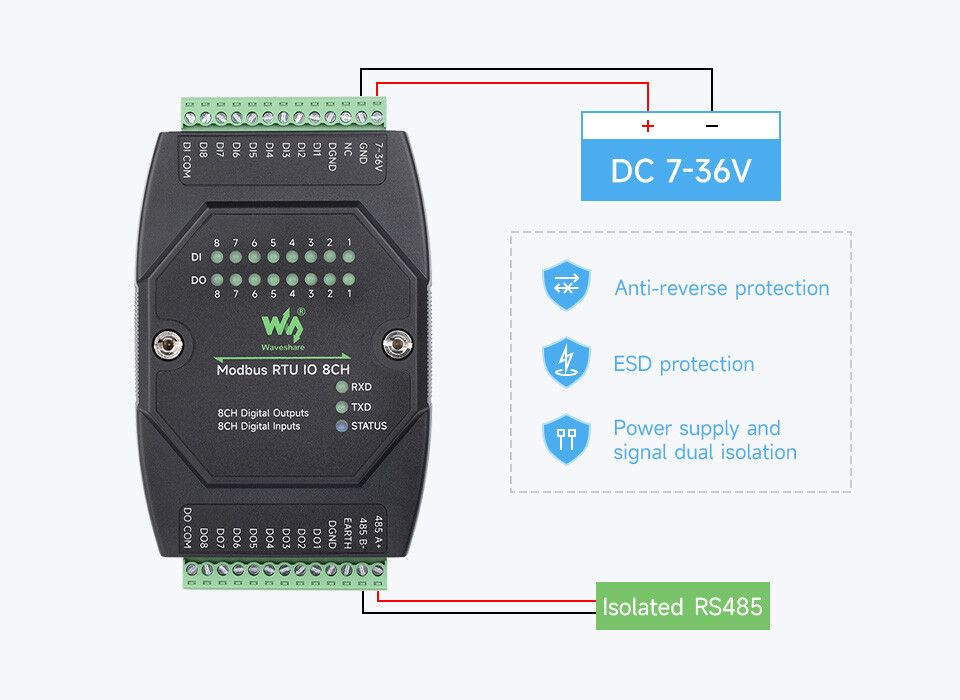

Netværksstrømforsyning, isoleret RS485-interface

• Indbygget sikring og polaritetsbeskyttelse, med dobbelt strøms- og signalisolering

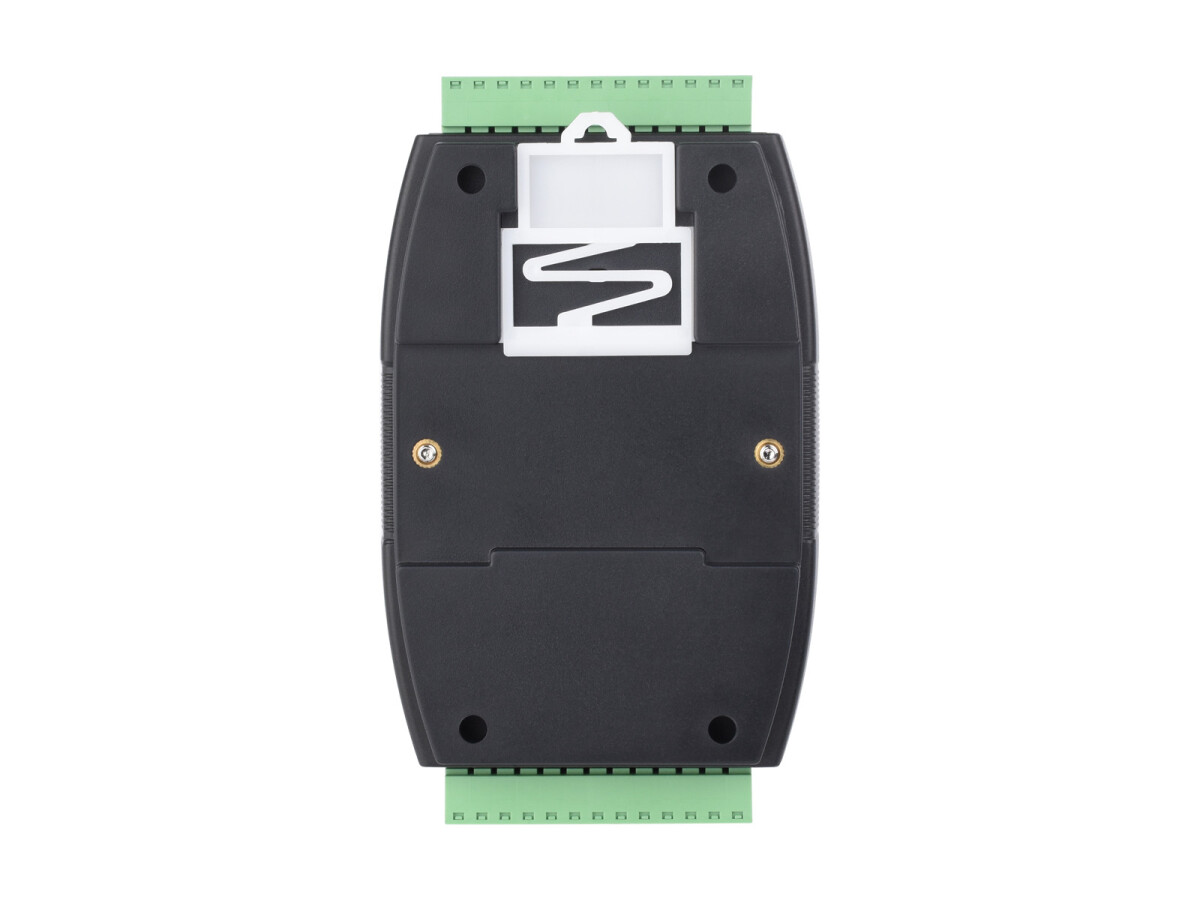

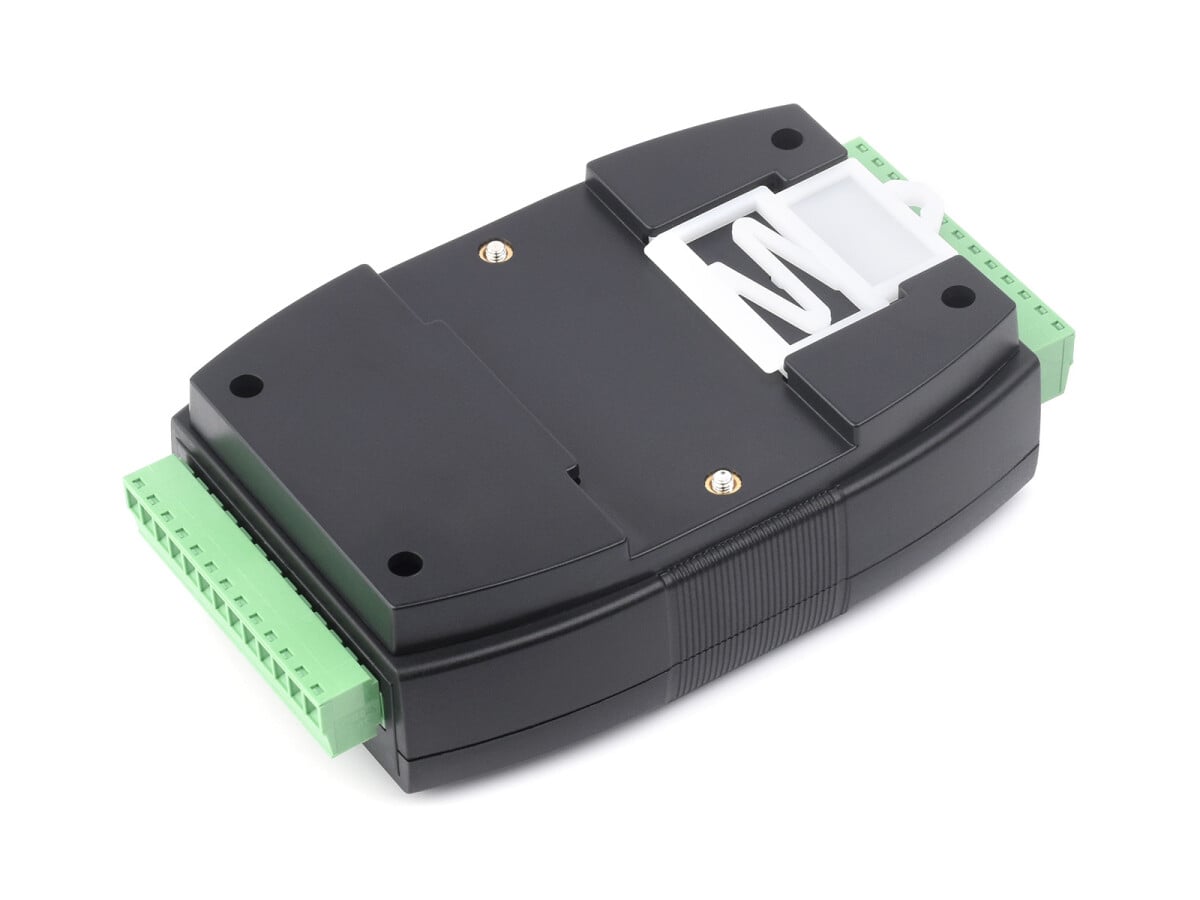

Støtte til montering på skinne

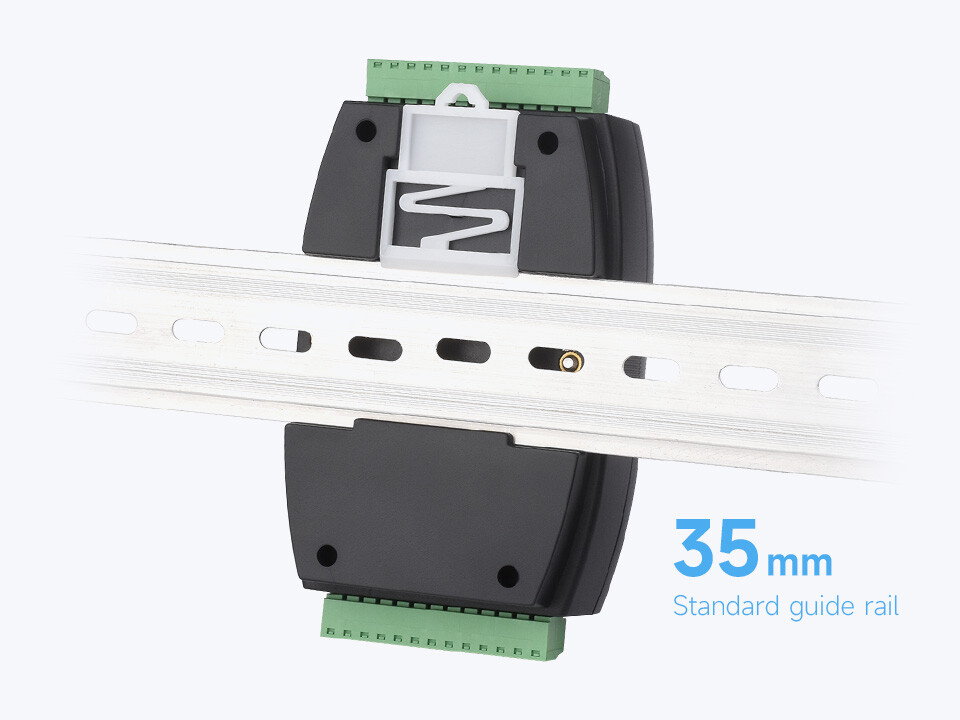

• Kompatibel med 35-mm standardføringsskinner, med skinnemonteringsspænde, nem at installere.

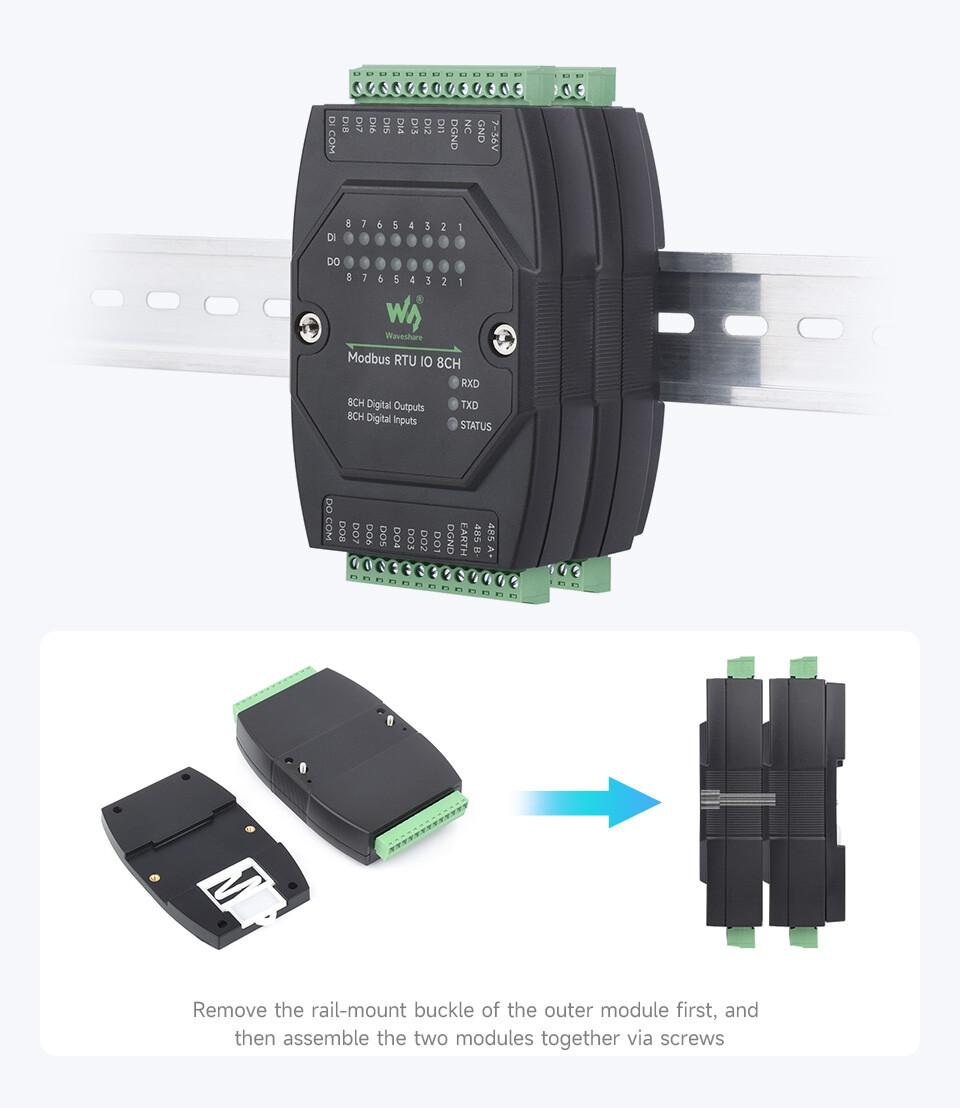

• Understøtter montering i stakke

Wiki:www.waveshare.com/wiki/Modbus_RTU_IO_8CH

Leveringsomfang

Strømforsyningen til dette produkt er ikke inkluderet i leveringsomfanget. Det anbefales at købe en 12-V strømforsyning.

• Modbus RTU IO 8CH x1
• Strømforsyningsklemmeadapter x1
• Skruetrækker x1

Downloads

• WikiHersteller-Wiki
