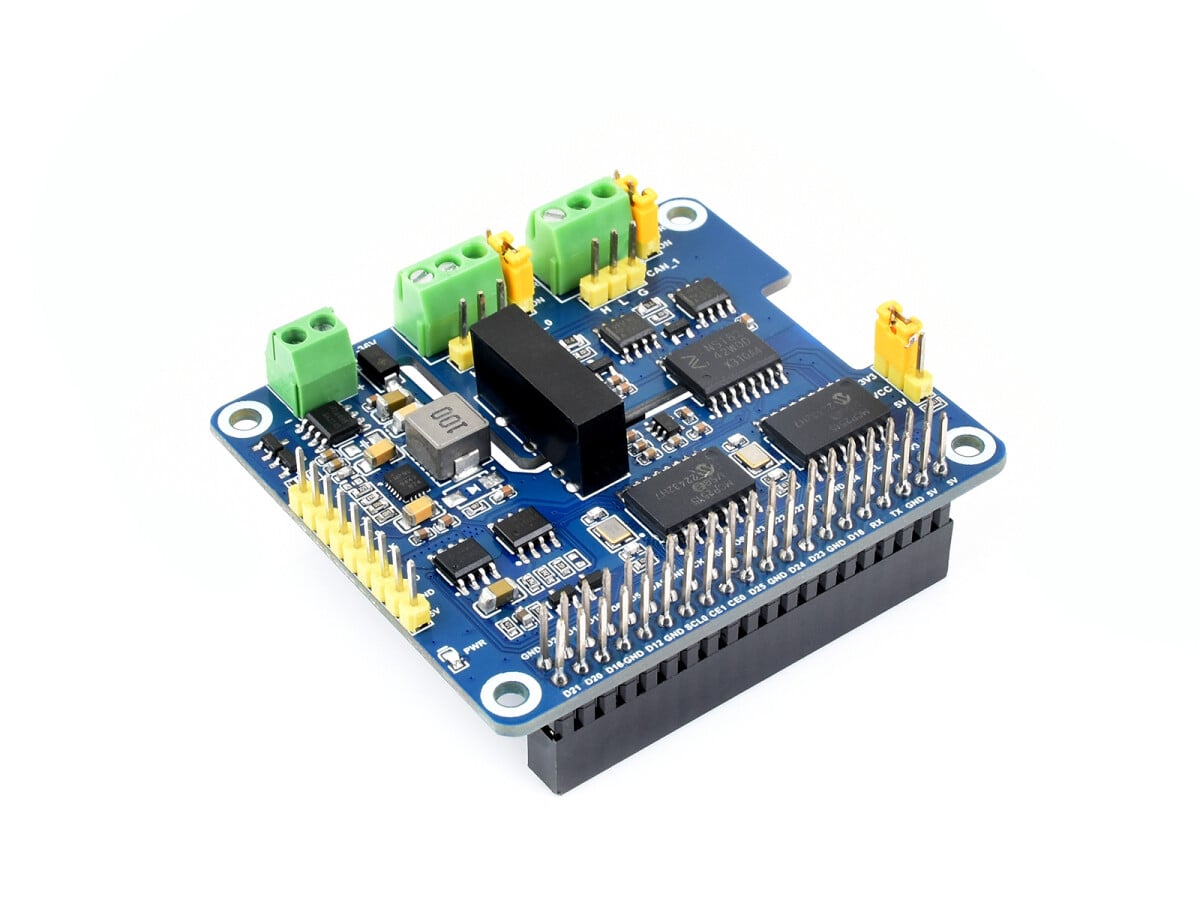

WaveShare 2CH Isoleret CAN Bus Udvidelses-HAT til Raspberry Pi

Der 2-Kanal CAN HAT+ Dette er et 2-kanals CAN-bus-udvidelses-HAT, der er designet til Raspberry Pi. Understøtter udvidelse af flere CAN-kanaler ved at staple med 2-CH CAN HAT eller 2-CH CAN FD HAT. Følger HAT+-standarddesign og er kompatibel med Raspberry Pi-seriens printplader som Raspberry Pi 5/4/3/Zero. Integrerer forskellige beskyttelseskredsløb, herunder elektrisk isolering, for at gøre kommunikationen sikrere og mere pålidelig. Understøtter et bredt spændingsindgang fra 7–36 V, egnet til industrielle applikationer.

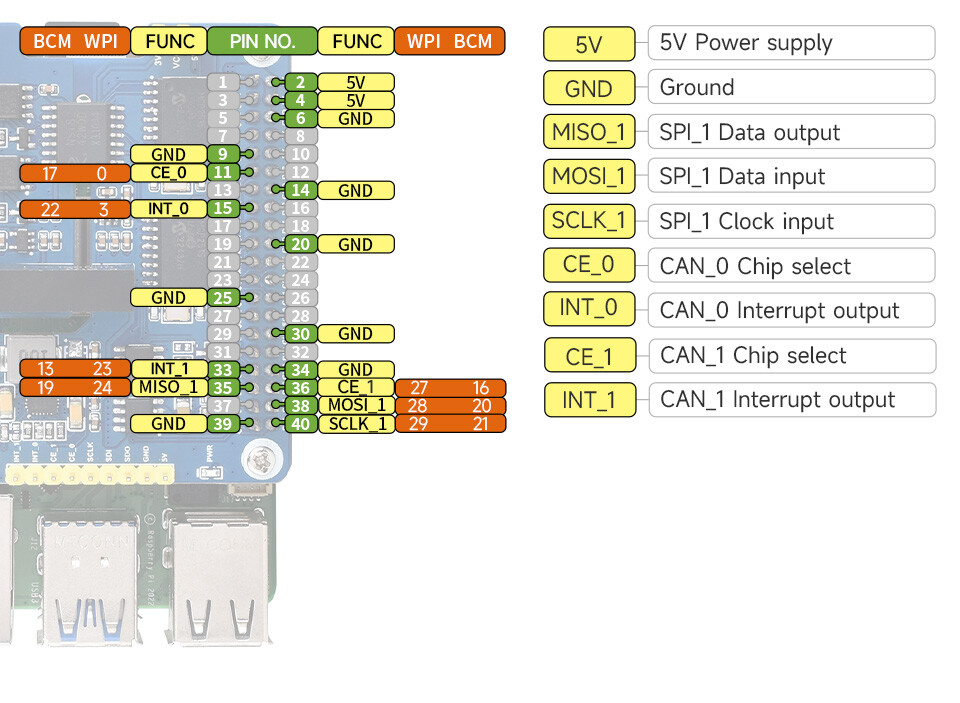

• Standard Raspberry Pi 40PIN GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien / Jetson Nano

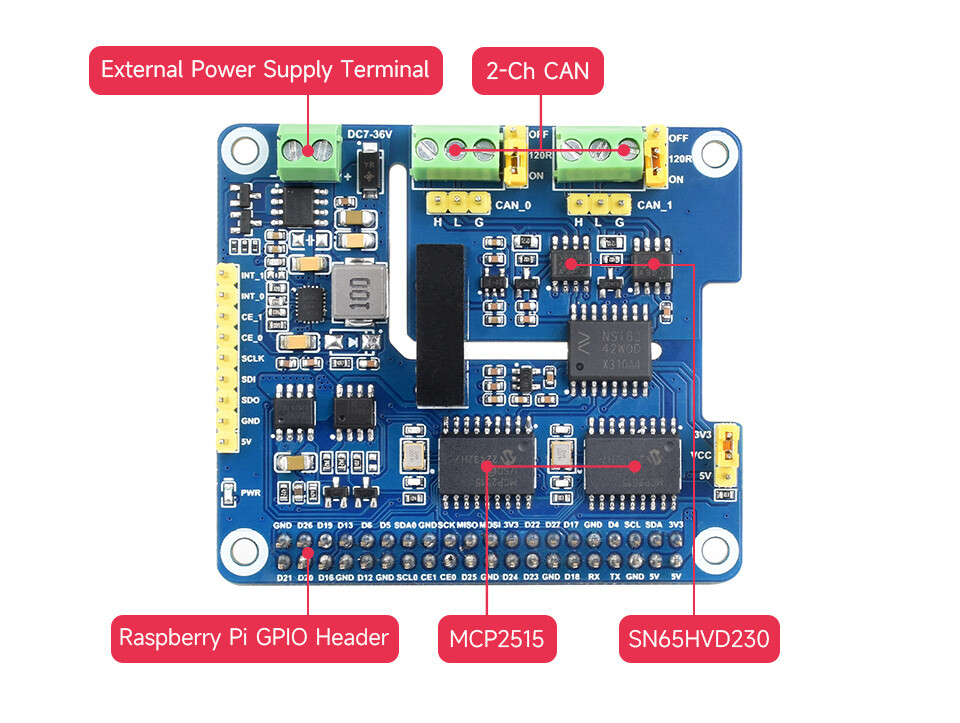

• Bruger den kombinerede Dual-chip-løsning MCP2515 og SN65HVD230, der muliggør 2-kanal CAN-kommunikation.

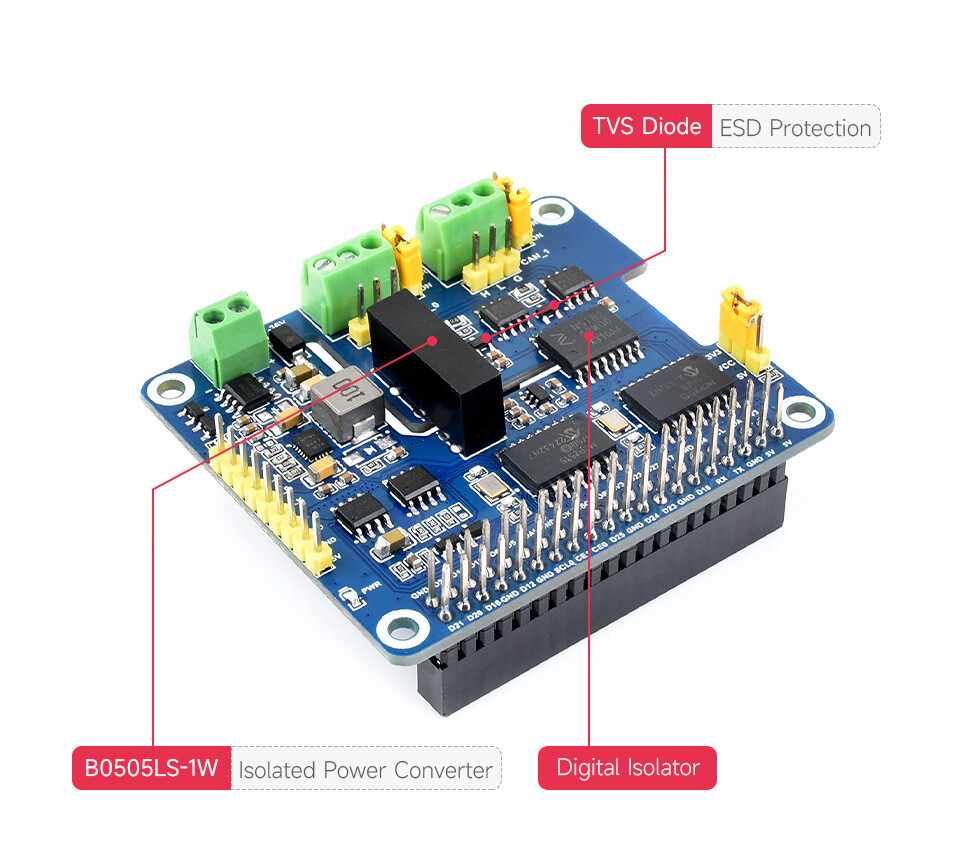

• Isoleringen af det integrerede Unibody-strømforsyning sikrer en stabil, isoleret spænding og kræver ikke yderligere strømforsyning til den isolerede forbindelse.
• Den indbyggede digitale isolator sikrer en sikrere og mere stabil kommunikation samt bedre støjreduktion gennem signalisoleringen.

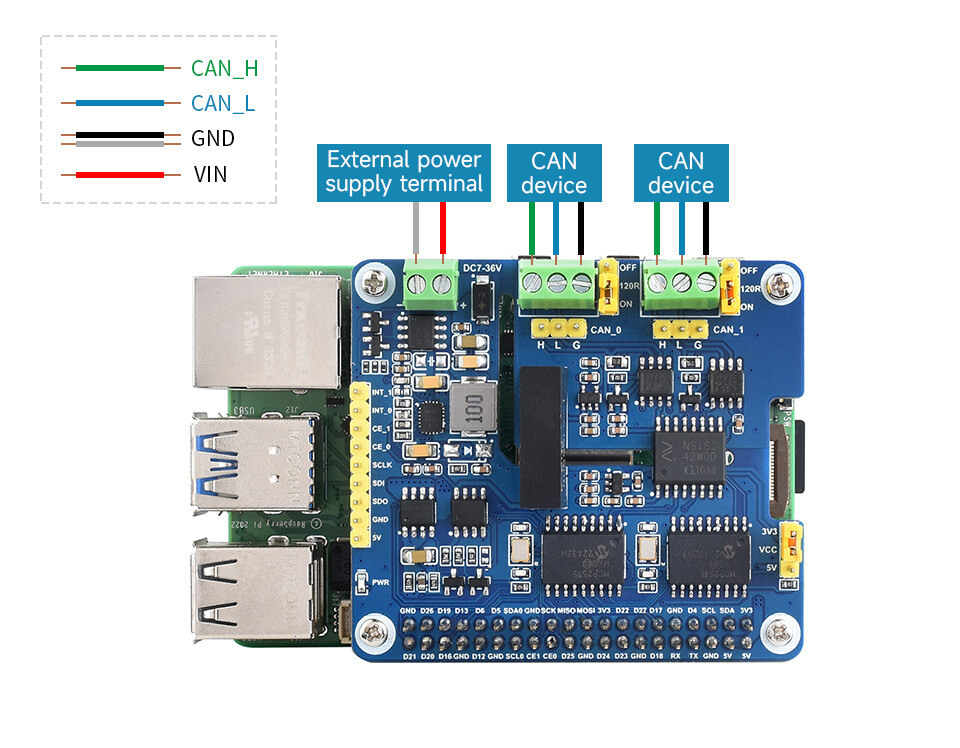

• Intern stik til ekstern strømforsyning, understøtter bredt spændingsindgang på 7–36 V, understøtter samtidig strømforsyning af Pi og HAT
• Den integrierte TVS-diode (Transient Voltage Suppressor) SM24CANB tilbyder ESD-beskyttelse og beskyttelse mod spidsspændinger.

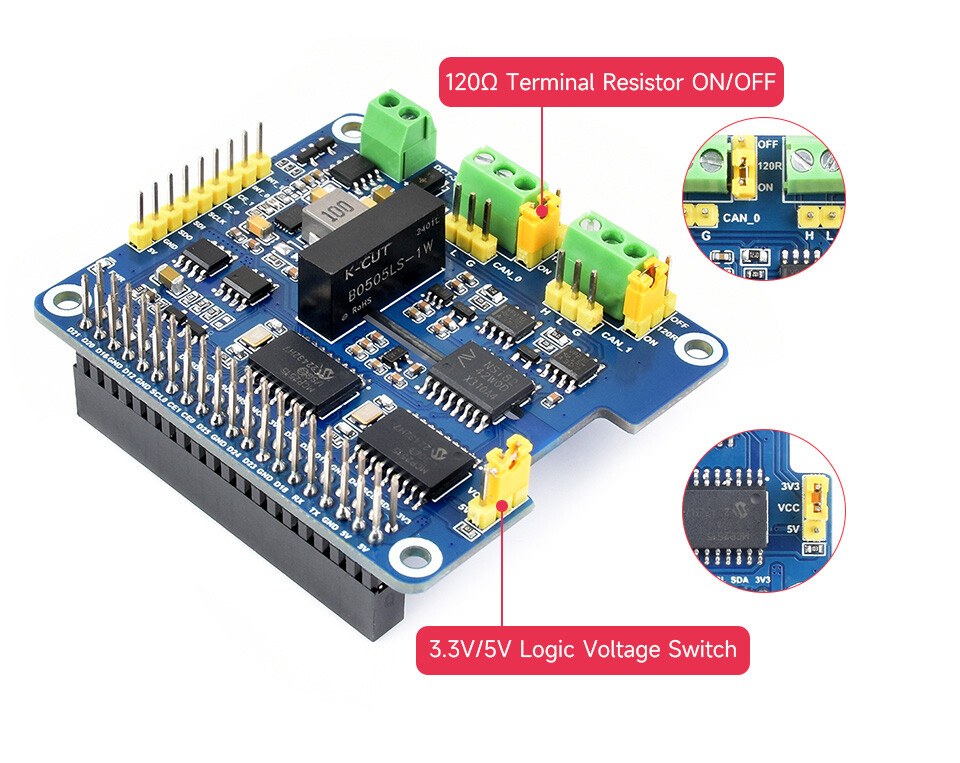

• Intern spændingskonverter, valg af driftsspænding 3,3 V/5 V via jumper
• Intern 120Ω-? Abschlusswiderstand, konfigurerbar via jumper

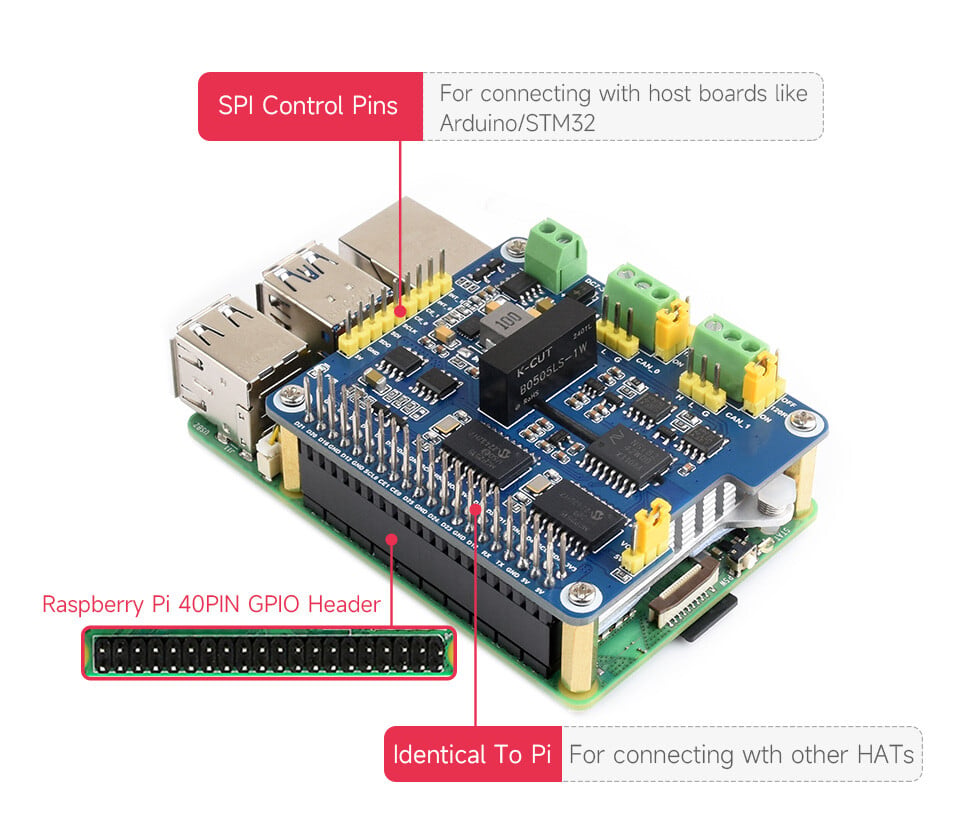

• Ausgangs-SPI- und I2C-Steuerkontakter til at forbinde med andre værtssystemer

Specifikationer

• CAN-Controller: MCP2515
• SPI-styrebussen
• Strømforsyningsmetode: Ekstern strømforsyning eller Raspberry Pi GPIO
• Klemmaspændingsindgang: DC 7–36 V
• Driftsspænding: 5V
• LOGIKSPÆNDING: 3,3 V/5 V

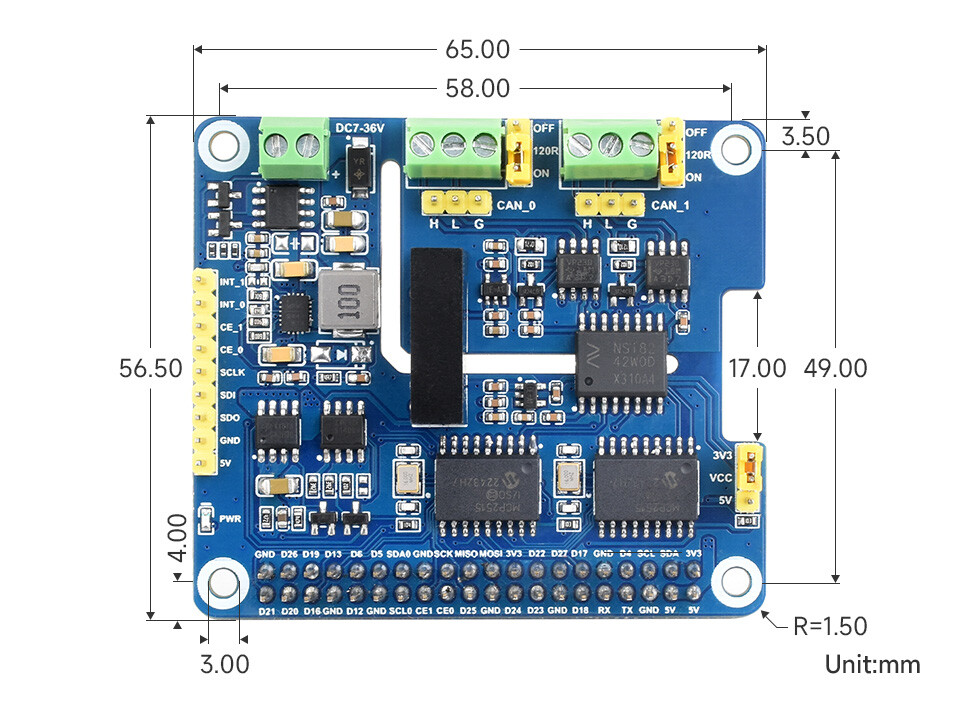

• Dimensioner: 65,0 x 56,5 mm

Wiki:www.waveshare.com/wiki/2-Kanal_CAN_HAT

Leveringsomfang

• 2-Kanal CAN HAT + x1
• Skruespak x1

Downloads

• WikiHersteller-Wiki
