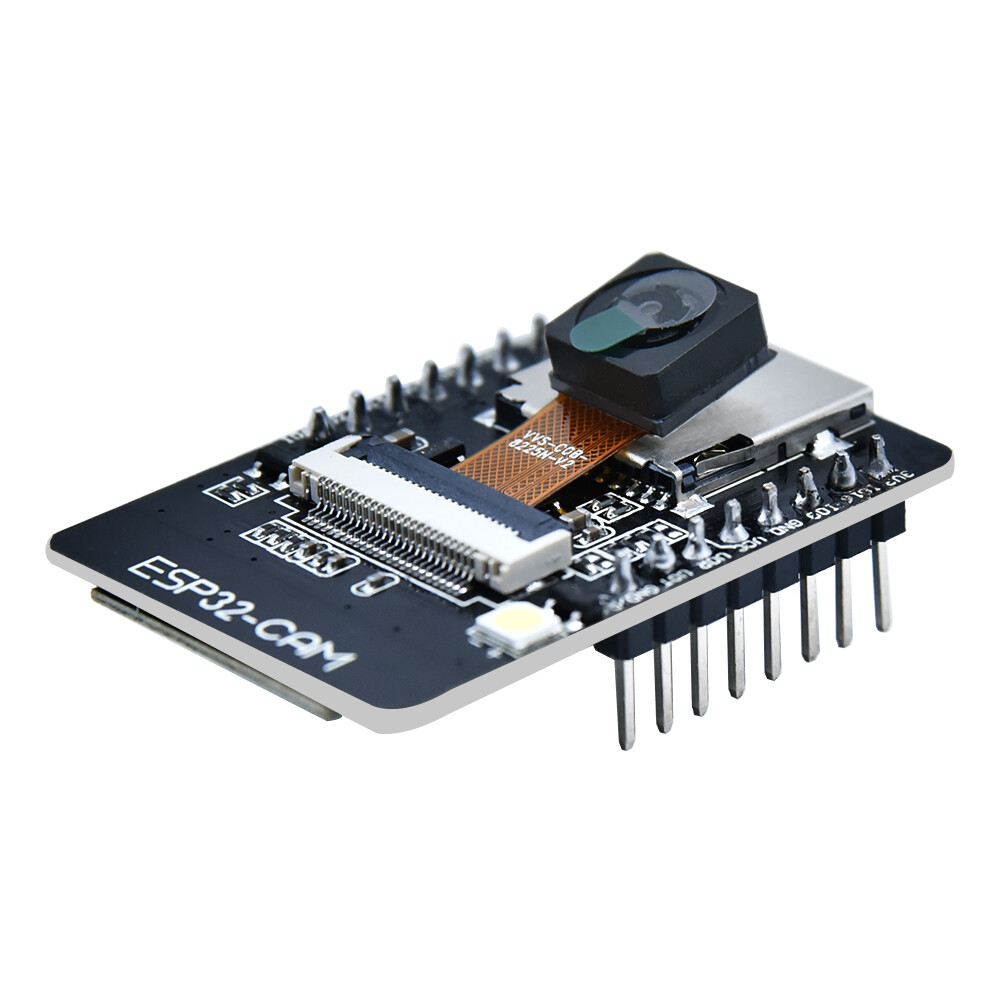

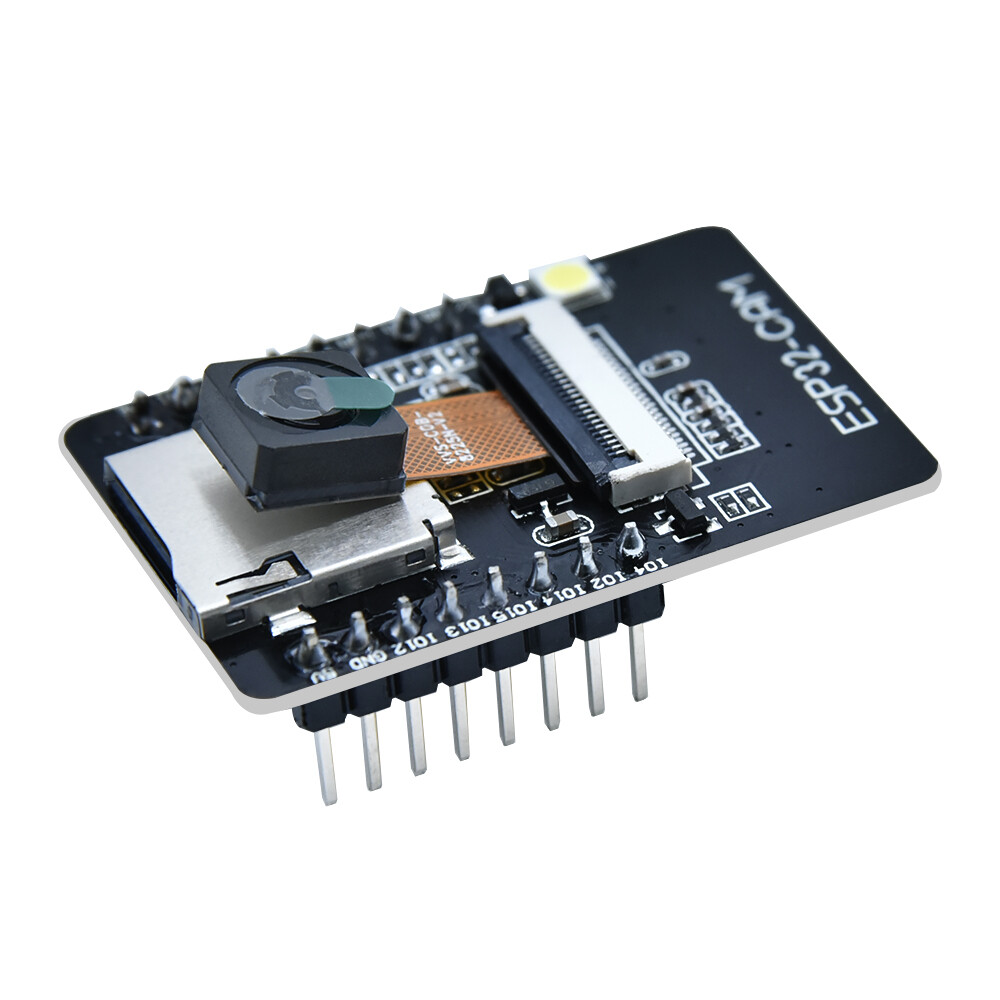

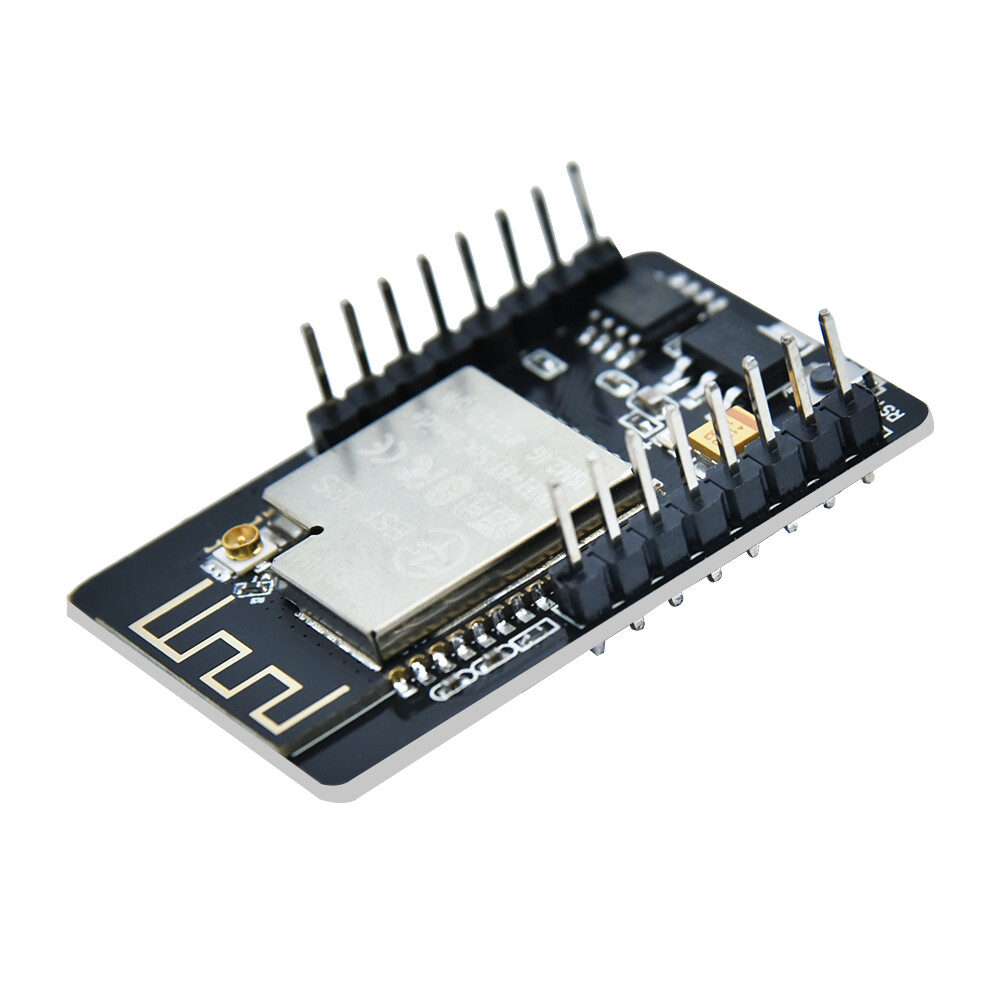

ESP32-CAM Udviklingskort OV2640 Kamera Skærm WIFI Bluetooth Integreret Modul

Oversigt:

Det ESP32CAM Dette er et konkurrencedygtigt kameramodul, der kan fungere som et minimalt system med en grundflade på kun 27*40,5*4,5 mm og et lavt strømforbrug i dvale på op til 6 mA. ESP32CAM har et DIP-hus og kan bruges direkte i backplane.

Tekniske detaljer:

• Kabinet: DIP16
• SPI-Flash: Standard 32Mbit
• RAM: 520 KB SRAM + 2 M PSRAM
• Bluetooth: Bluetooth 4.2 BR/EDR og BLE-standarder
• WiFi: 802.11 b/g/n
• Støttede interfaces: UART/SPI/I2C/PWM
• TF-kort: Maks. 4G
• I/O-tilslutning: 9
• UART Baudhastighed: Standard 115200 bps
• Billedudgangsformat: JPEG (understøtter kun OV2640), BMP, GRÅSKALA
• Frekvensområde: 2412 ~2484 MHz
• Antenne: Integreret 2dBi PCB-antenne
• Udstrømsydelse:
  • 802.11b: 17±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@MCS7)
• Modtagelsesfølsomhed:
  • CCK, 1 Mbps: 90 dBm
  • CCK, 11 Mbps: 85 dBm
  • 6 Mbit/s (1/2 BPSK): 88dBm
  • 54 Mbit/s (3/4 64QAM): 70 dBm
  • MCS7 (65 MBit/s, 72,2 MBit/s): 67 dBm
• Effektforbrug:
  • Sluk for blitzlampen: 180mA @ 5V
  • Tænd for blitzlampen og sæt den maksimale lysstyrke: 310mA @ 5V
  • Dyb søvn: Minimumsstrømforbrug: 6mA @ 5V
  • Strømforsyning: Minimum op til 20mA @ 5V
  • Lightsleep: Minimum 6,7 mA @ 5 V
• Sikkerhed: WPA/WPA2/WPA2Enterprise/WPS
• Strømforsyningsområde: 5V
• Driftstemperatur: 20 ~ 85 °C
• Lagringsområde: 40 ~ 90 °C, < 90 % RH
• Mål: 40,5 mm x 27 mm x 4,5 mm
• Vægt: 20g

Komponentliste:

• 1x ESP32CAM udviklingskort
• 1x OV2640 Kamera modul
• 2x 8-stifts header 2,54 mm
