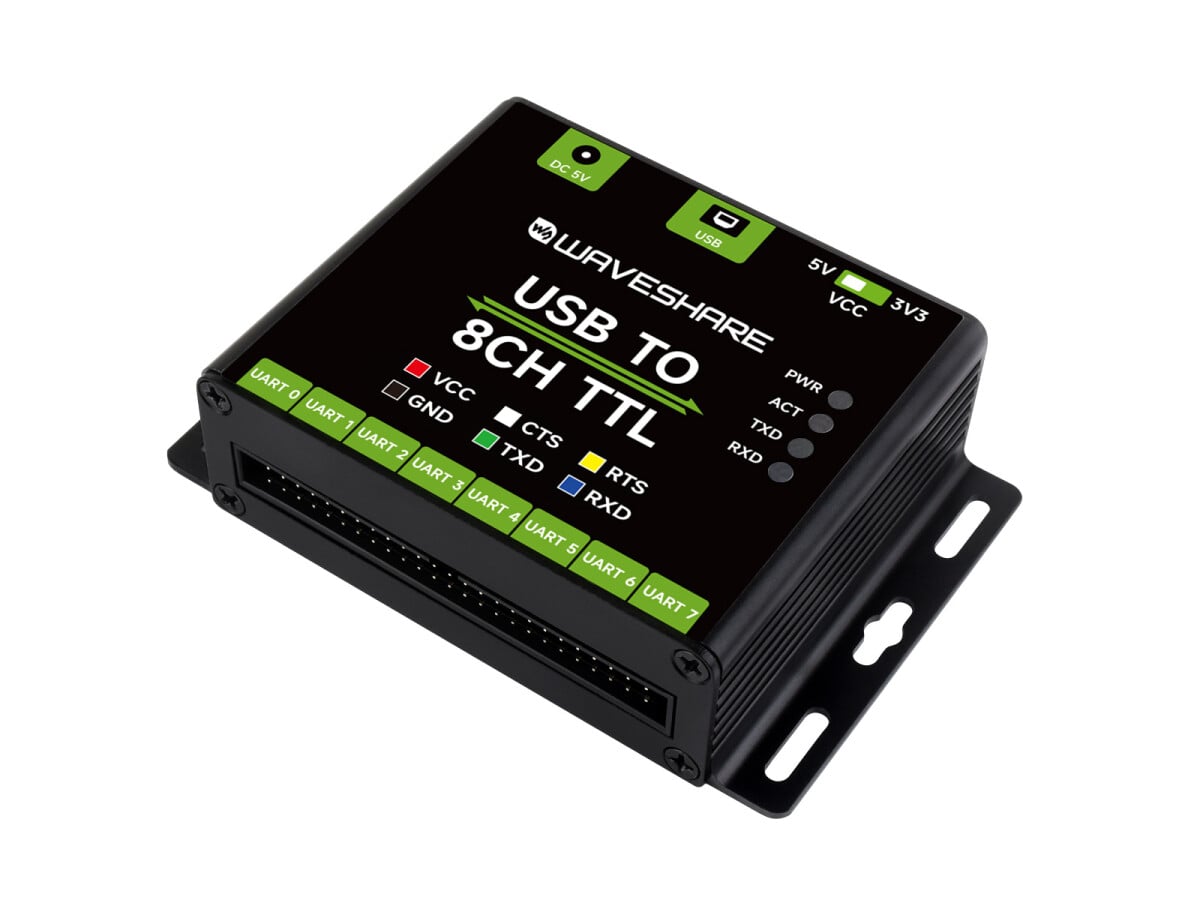

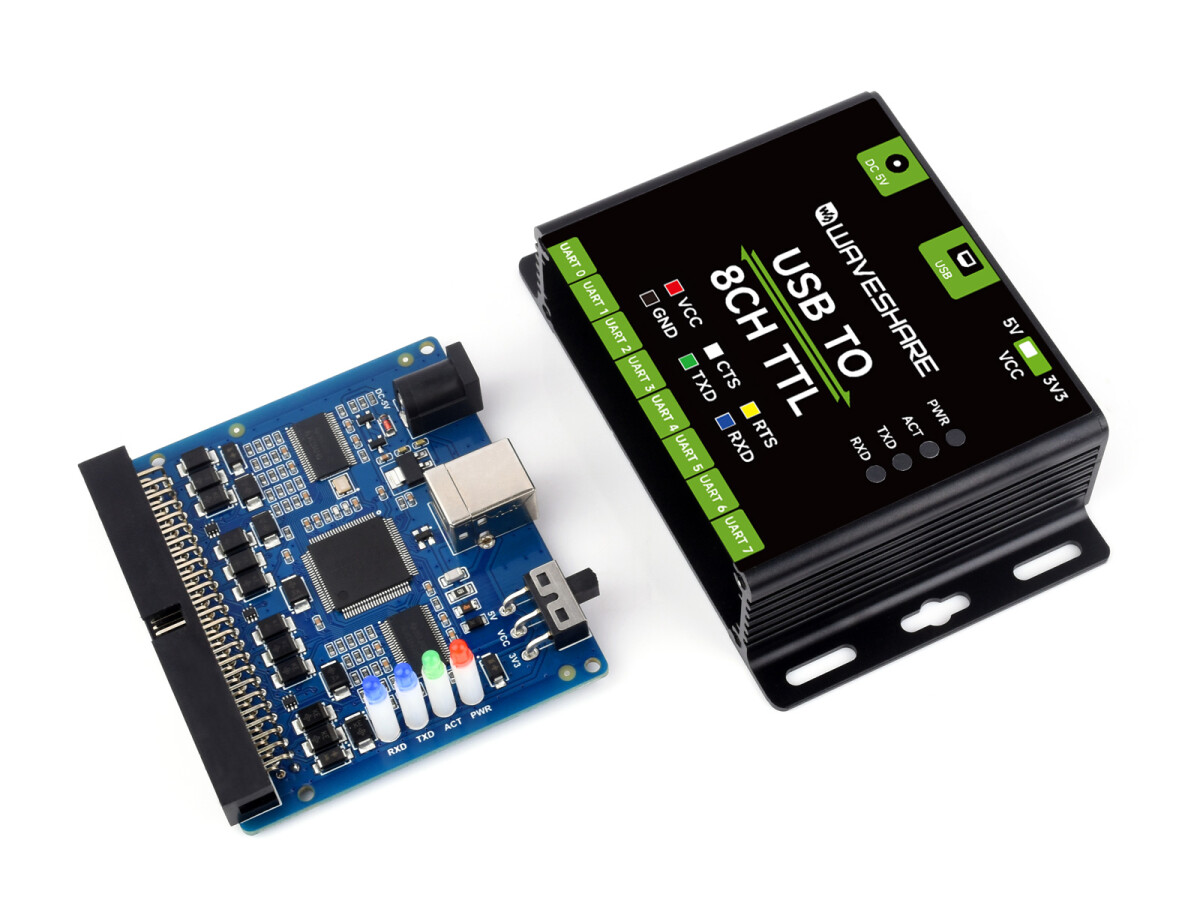

WaveShare Industri USB til 8CH TTL-konverter USB til UART-adapter

Industriel USB-til-8-kanal TTL-konverter, USB til UART, flere beskyttelseskredsløb, understøttelse af flere systemer, USB-til-TTL-adapter.

Funktioner

• Erweiterelse af USB til 8CH TTL (UART) med hardwarebaseret strømbegrænsning muliggør samtidig og uafhængig kommunikation for hver kanal.

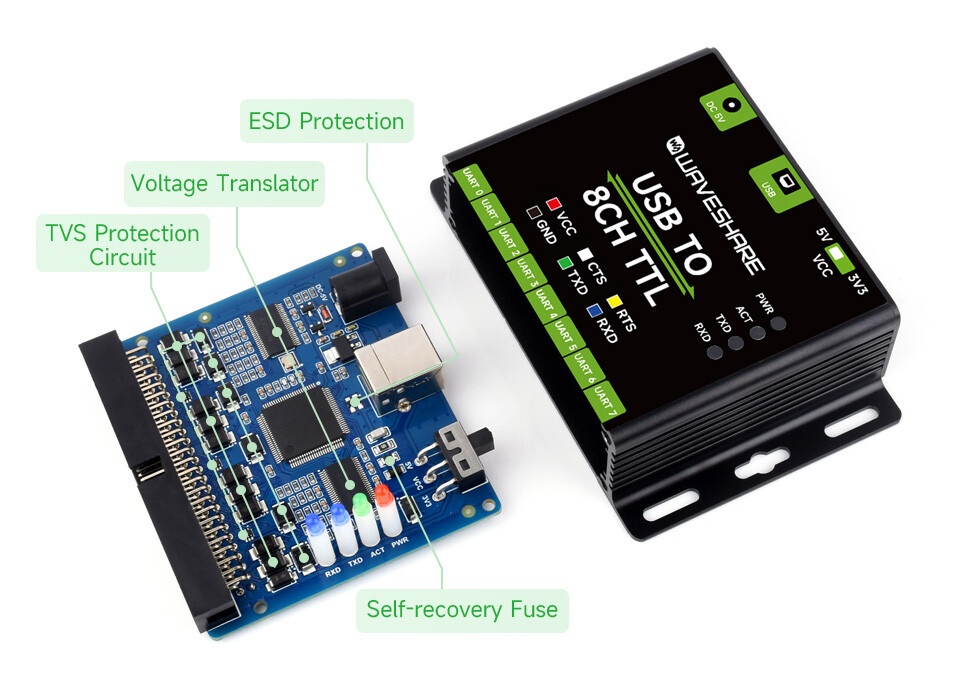

• Interne selvgenopretningssikring og beskyttelsesdioder sikrer stabile strømafgange, tilbyder overstrøm- og overspændingsbeskyttelse samt forbedrer modstandskraften.
• Integrieret TVS (Transient Voltage Suppressor), undertrykker effektivt overspændinger og spændingsspidser i kredsløbet, er beskyttet mod elektrostatisk afladning og sikker. ESD-beskyttelse
• Integrieret spændingsomformer med overspændingsbeskyttelse og ESD-beskyttelse, sikker og stabil kommunikation
• Intern TTL-serielport med spændingsskifte, der muliggør valg af TTL-niveau.

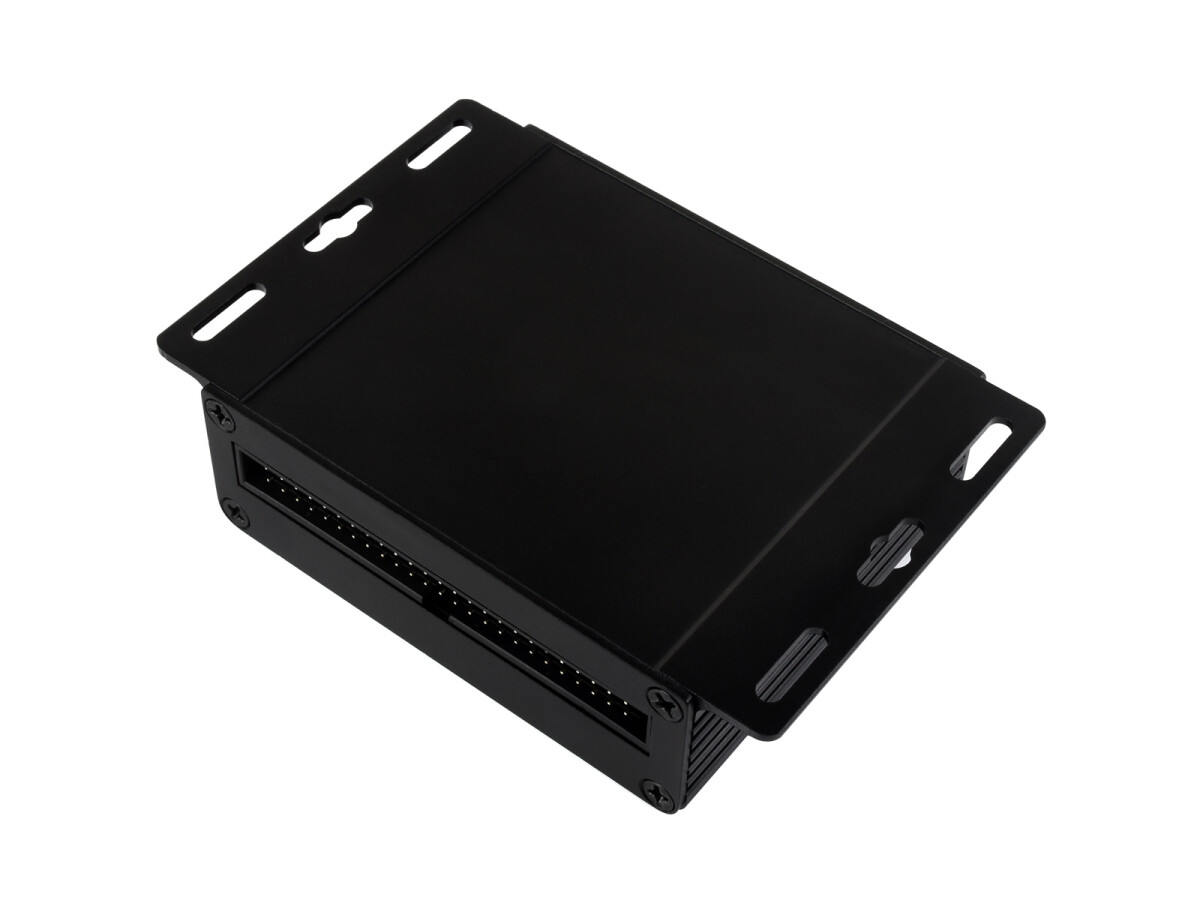

• Kabinet i aluminiumlegering med oxideret, matpoleret overflade, CNC-procesåbning, solid og holdbar, godt udført

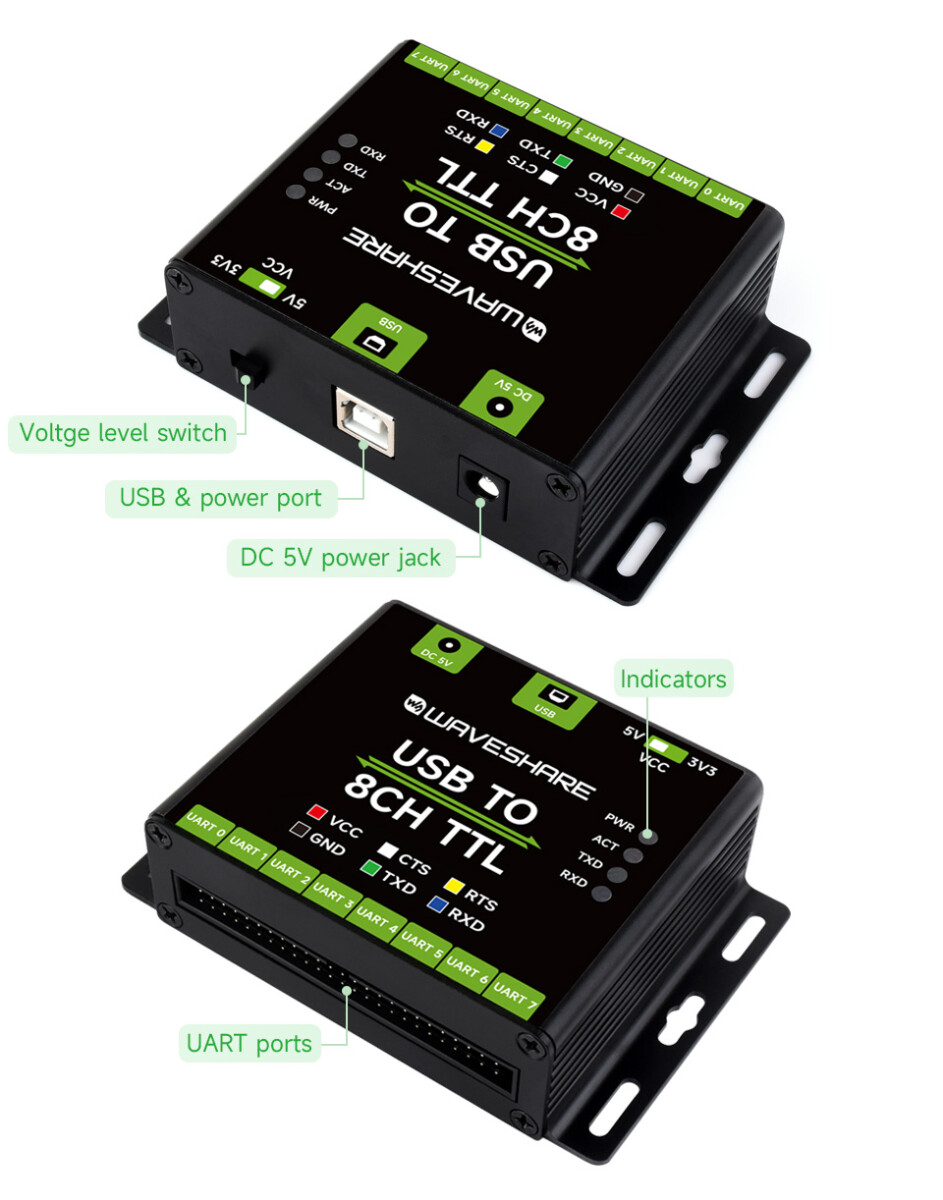

• 4 LED’er til at vise strømforsyning og transceiverstatus

Specifikationer

• PRODUKT TYPE: Industrielt USB til TTL-konverter
• Host-Port: USB
• Enhedsport: TTL (UART)
• Baudhastighed: 1200 bps ~ 2M
• USB
  • Driftsspænding: 5 V
  • Tilslutning: USB-B
  • Beskyttelse: 200-mA-sikring med selvgenopretning, isoleret udgang
• Strømforsyning
  • Tilslutning: 5-V-DC-strømstik
  • Beskyttelse: Overspændingsbeskyttelse og reverse polaritetsbeskyttelse
• TTL (UART)
  • Tilslutning: 50PIN anti-reverse-header
  • Beskyttelse: TVS-diode, overspændingsbeskyttelse og ESD-beskyttelse
  • TTL-niveau: 3,3 V/5 V (konfigurerbart)
• Indikator
  • PWR: Strømaflæsning, lyser rød, når der er en USB-forbindelse og spænding registreres
  • STATUS-indikator, lyser grønt, når føreren registreres
  • TXD: TX-display, lyser op, når USB-porten sender data
  • RXD: RX-indikator lyser, når enhederne sender data tilbage
• Temperatur: -40? ~ 85?
• Luftfugtighed: 5 % RH ~ 95 % RH
• Operativsystem: Mac, Linux, Android, Windows 11/10/8.1/8/7

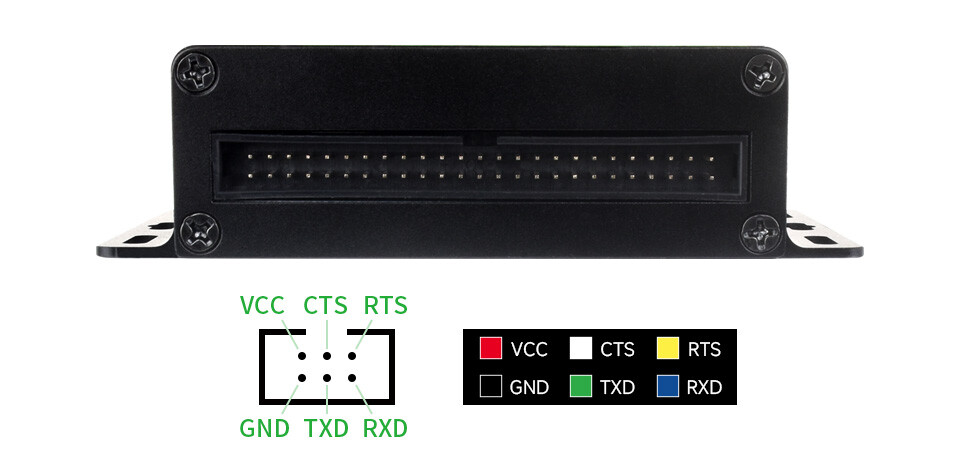

Pinlayout

• VCC: 5 V eller 3,3 V udgang, konfigurerbar via kontakt
• GND: Jord
• TXD: Etabler forbindelse til MCU. RXD
• RXD: Etabler forbindelse til MCU. TXD
• Etabler forbindelse til MCU.
• CTS: Etabler forbindelse til MCU. RTS

Wiki:www.waveshare.com/wiki/USB_TIL_8CH_TTL

Leveringsomfang

• USB TIL 8CH TTL x1
• USB-kabel (ca. 1,2 m) x1

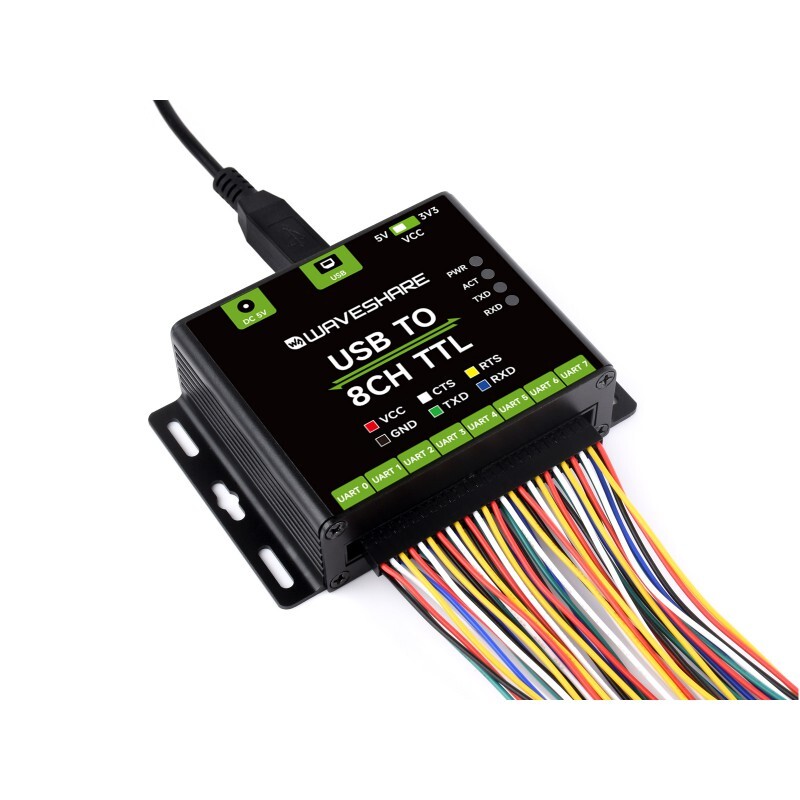

• 50PIN Tintenfisk-kabel x1

Downloads

• WikiHersteller-Wiki
