Adafruit CAN Pal TJA1051T/3 CAN Bus Transceiver Native CAN Peripheral 5708

Hvis du har et board med nativ CAN-periferi -Ønsker at forbinde strømforsyningen, tager han Adafruit CAN Pal Transceiver Konverterer 3-V-logiske signalniveauer til CAN-logiske niveauer med den differentielle signalisering, der kræves til kommunikation. Bemærk venligst, at ikke alle chips har en CAN-periferenhed! Nogle, som vi ved, at der er, er chipserien ESP32/ESP32-S2/ESP32-S3 (bemærk, at ESP32 kalder denne interface TWAI og ikke CAN), SAME51, STM32F405 eller Teensy 4.

Gennemgå produktets dokumentation for det printkort, du skal bruge, for at sikre, at chippen understøtter CAN og at RX- og TX-pinnene er udgående, så du kan tilslutte transceiveren! Selvom de har samme navn som “RX” og “TX” i UART, er det ikke den samme port.

CAN-Bus er en lille netværksteknologi, der oprindeligt blev udviklet til biler og, ja, busser, men som nu bruges i mange robot- eller sensornetværk, der har brug for bedre rækkevidde og adressering end I2C, og som ikke kan kommunikere via pins eller har den nødvendige beregningskraft til at tale over Ethernet. CAN er en 2-tråds-differentialteknologi, hvilket betyder, at den er velegnet til lange afstande og støjende miljøer.

Meddelelser sendes med en hastighed på ca. 1 MBit/s – Du indstiller frekvensen for bussen, og alle “joinere” skal derefter matche den, og hver knude skal have en adresse, så hver knude kun kan lytte til sine egne beskeder. Nye knuder kan nemt tilsluttes, da de blot skal forbindes med de to dataledninger et hvilket som helst sted i det fælles netværk. Hvert CAN-enhed sender beskeder, når den ønsker det, og kan takket være en smart datakodning afgøre, om der er en kollision, og sende den igen senere.

Vi har tilføjet et par nyttige ekstrafunktioner til denne breakout-ven, så han kan bruges i mange almindelige CAN-scenarier:

• TJA1051/T3 kan kommunikere med moderne mikrocontrollere ved hjælp af logik på 3,3 V ~ 5 V.
• 5 V – LadepumpespaningsgeneratorSelvom de fleste moderne mikrocontroller-printplader derfor opererer med 3,3 V og -logik, genererer den et rent og stabilt 5 V, som transceiveren kræver. Kræver ikke separat strømforsyning på 5 V!
• 3,5-mm-stiksom kan loddes på for hurtig adgang til høje og lave dataledninger samt en jordstifts.
• 2 x 60 Ohm belastningsmodstand om bord (120 Ohm i serie) Du kan blot slå afstanden eller strømmen til/fra ved at skifte den integrerede kontakt.

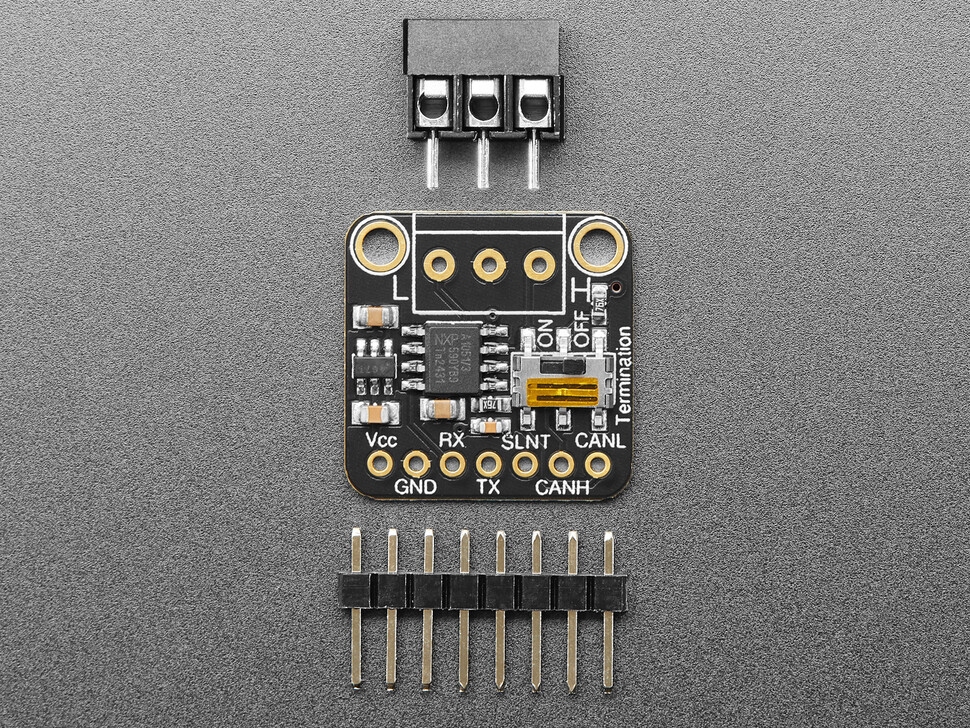

Hver bestilling leveres med en monteret pal, klemme og header. Du skal selv lodde headeren, men det er en hurtig opgave.

TJA1051T/3 Specifikationer:

• Fuldt overensstemmende med ISO 11898-2:2003
• Garantiert Timing for datahastigheder op til 5 Mbit/s i CAN FD Fast Phase
• Velegnet til 12 V og 24 V systemer
• Lav elektromagnetisk emission (EME) og høj elektromagnetisk immunitet (EMI)

Der

• VIO-indgang til TJA1051T/3 og TJA1051TK/3 muliggør en direkte forbindelse med 3-V- til 5-V-mikrokontrollere.
• Forudsigelig funktionsadfærd under alle strømforsyningsforhold
• Transceiveret afbryder forbindelsen til bussen, når det ikke er tændt (tom belastning).
• Høj ESD-sikkerhed ved bus-pins
• Bus-Pins beskyttet mod transienter i bilmiljøer
• Primær funktion for timeout-funktionalitet ved dataoverførsel (TXD)
• Lav spændingsdetektion på pins VCC og VIO
• Termisk beskyttet

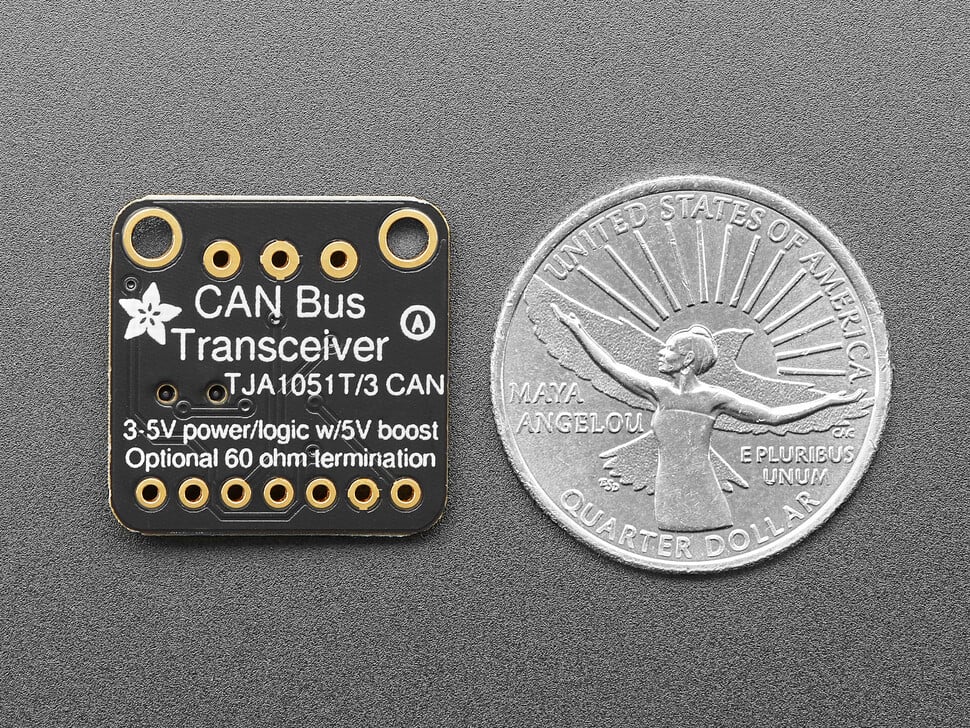

Produktmål: 20,3 mm x 20,2 mm x 4,0 mm

Produktvægt: 1,4 g
