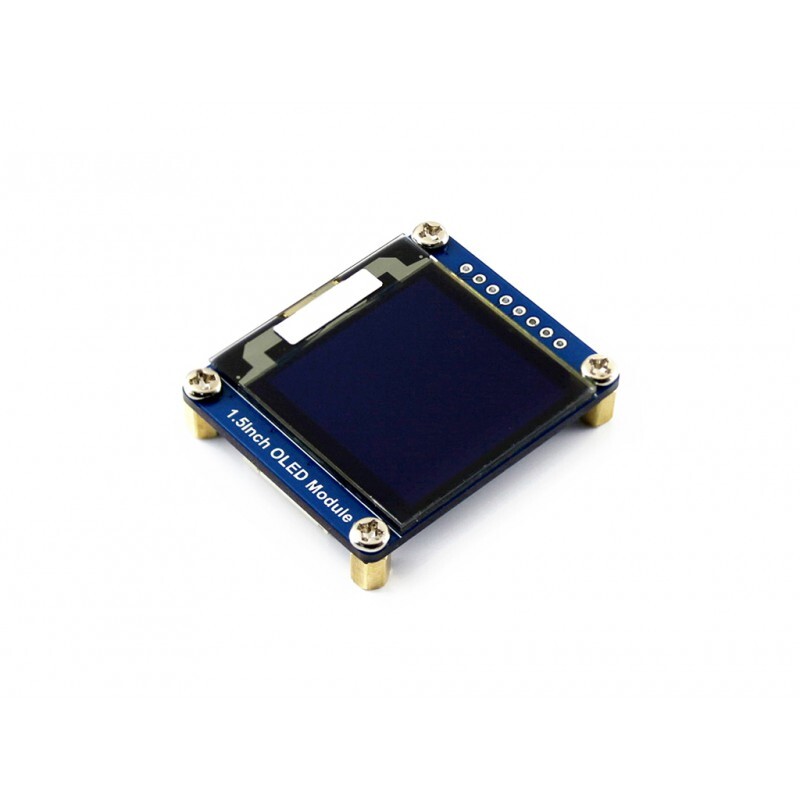

Waveshare 1,5 Zoll OLED-displaymodul 128×128 SPI/I2C 16 Graustærker

1,5 Zoll OLED-displaymodul, 128 x 128 Pixel, 16 nuancer, SPI/I2C-interface. Integreret SSD1327-driverchip.

• Størrelse: 1,5 Zoll
• Opløsning: 128 x 128
• Skærmfarve: Sort/Hvid
• Gråtoner: 16
• Display: OLED
• Driver: SSD1327
• Interface: SPI/I2C

Funktioner

• Meget smal ramme, kompakt størrelse, med indbygget spændingsomformer
• Unterstütter 4-polig SPI- og I2C-interface, bedre kompatibilitet, hurtigere datahastighed

Specifikationer

• DRIVSPSÆNDING: 3,3 V/5 V
• SKÆRM: OLED
• OPLØSNING: 128 x 128 pixels
• PIXELSTØRRELSE: 0,185 x 0,185 mm
• KOMMUNIKATIONSGRÆNSNIT: 4-leder SPI/I2C
• DRIVERE: SSD1327

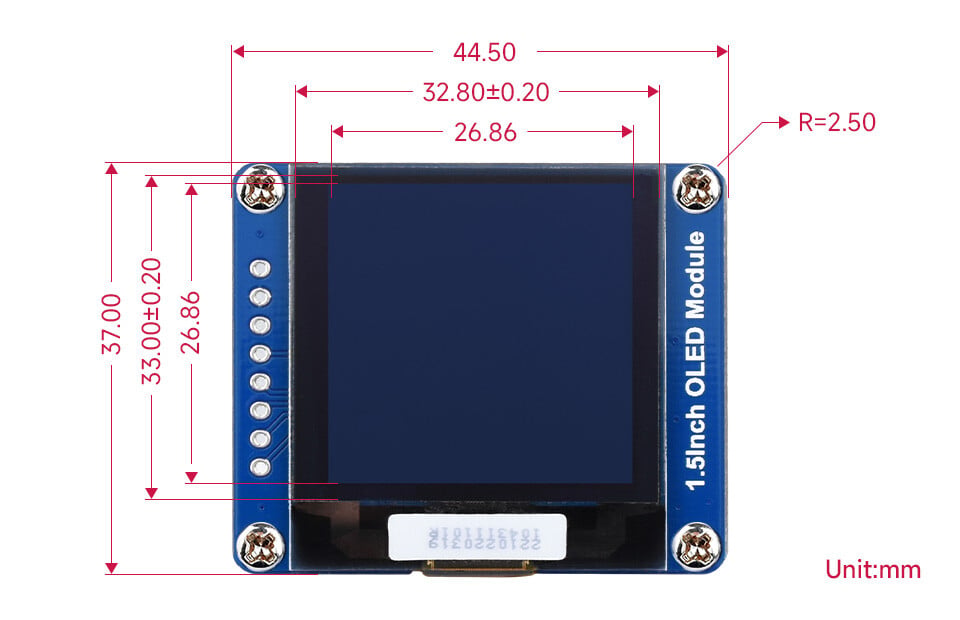

• DISPLAYSTØRRELSE: 26,86 x 26,86 mm
• MODULSTØRRELSE: 44,5 x 37,0 mm

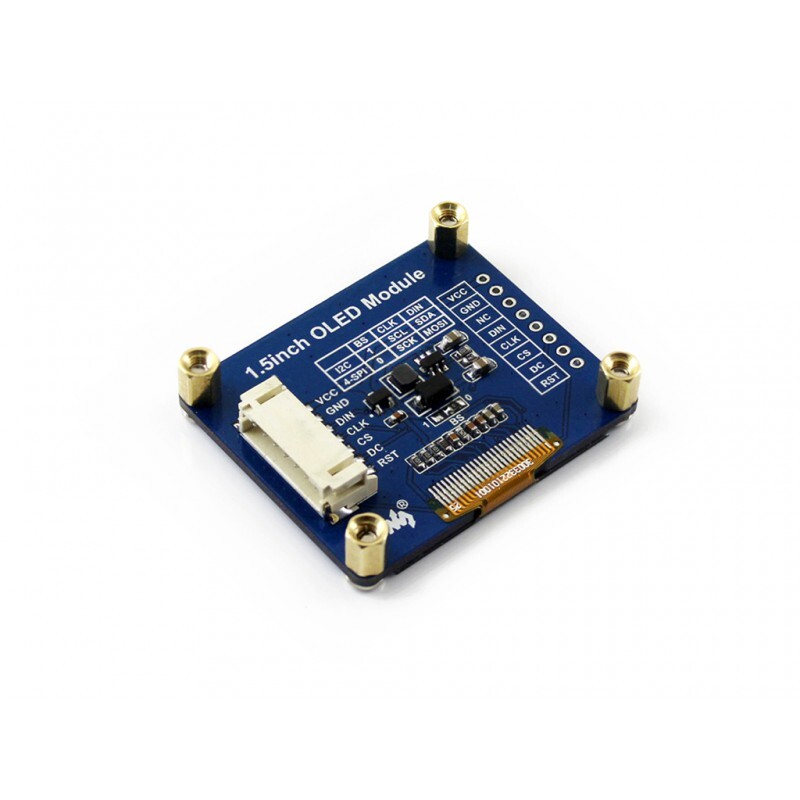

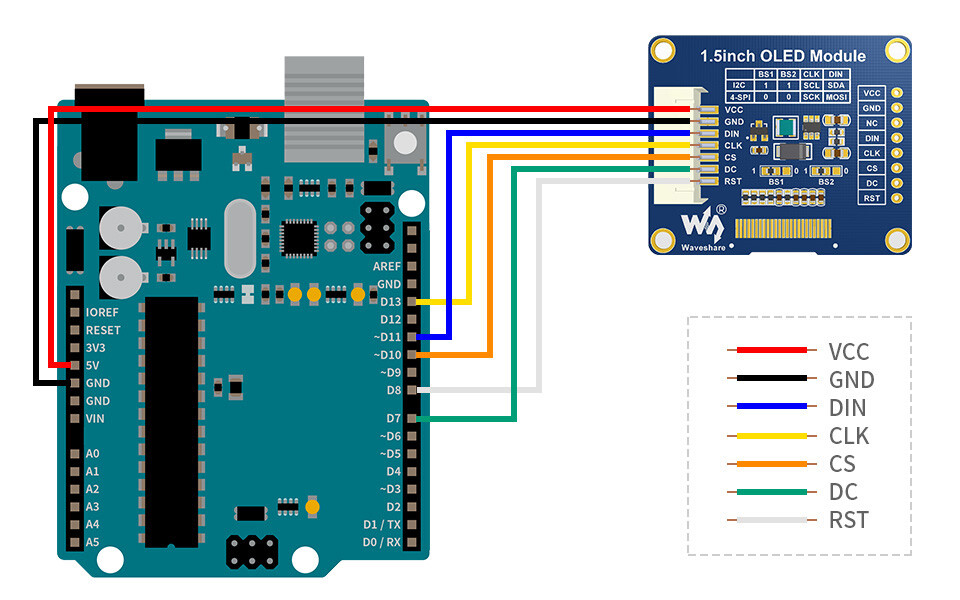

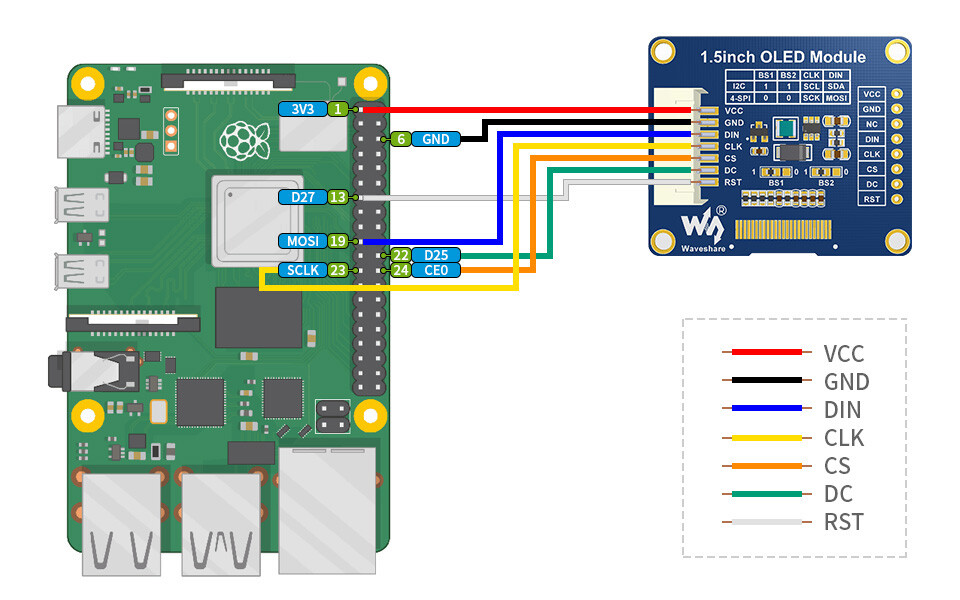

Styring

• VCC: Strøm (3,3 V/5 V indgang)
• GND: Jord
• DIN: Dataindtastning
• CLK: Urindgang
• CS: Chipvalg, lav aktiv
• DC: Datavalg/kommando (højt for data, lavt for kommando)
• RST: Tilbagefælde, lav aktiv

Wiki: www.waveshare.com/wiki/1,5 Zoll OLED-modul

PAKETHOLD

Vægt: 0,02 kg

1. 1,5 Zoll OLED-modul x1

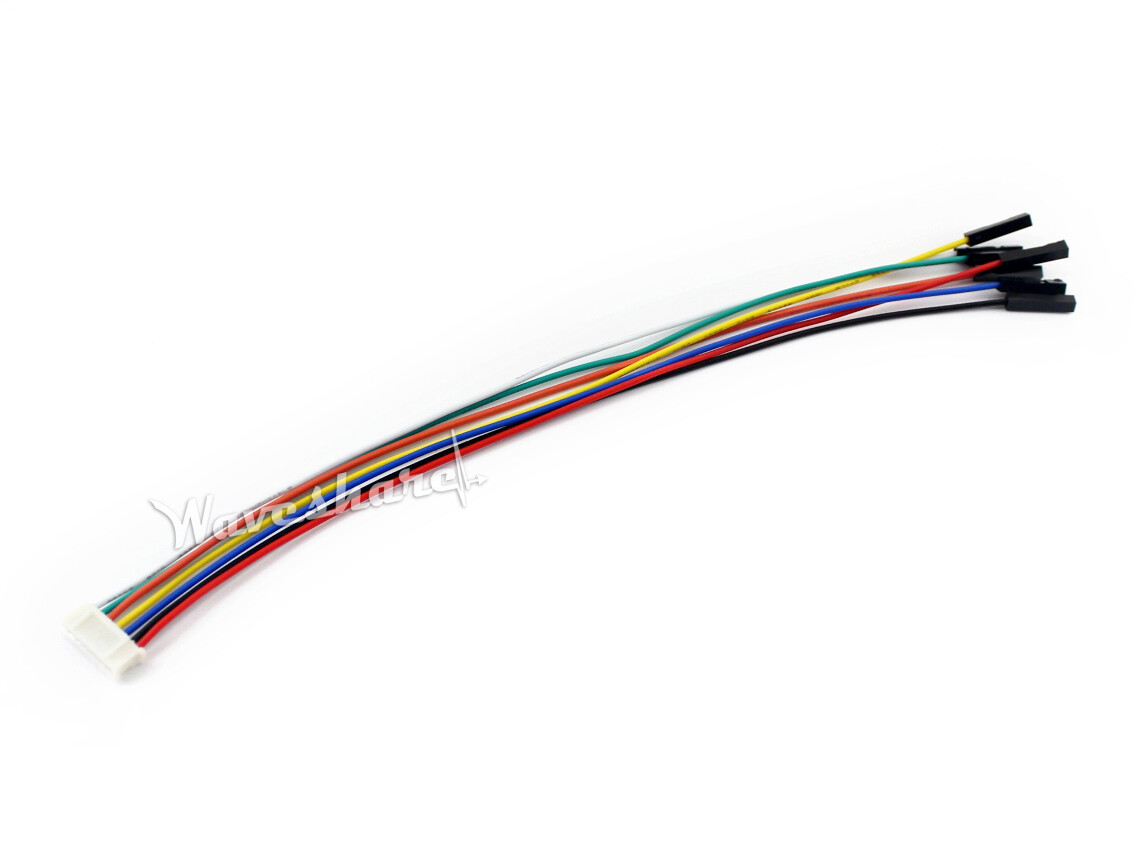

2. PH2.0 7Pin x1

Downloads

• User Manual
• Schematic
• Code
• SSD1327 Datasheets
