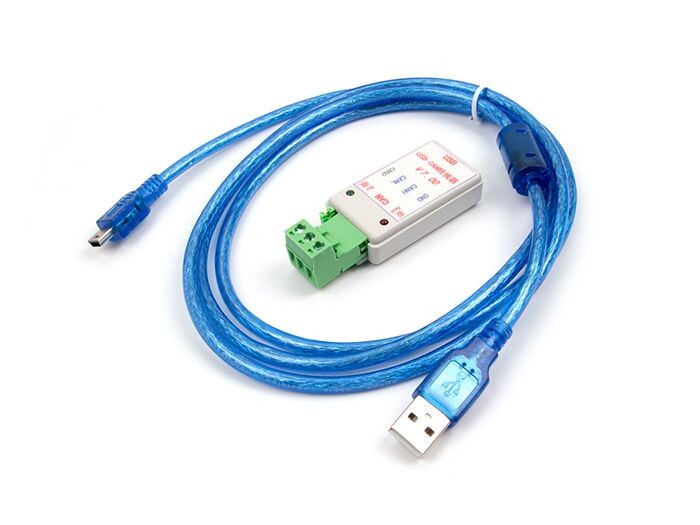

Seeed Studio USB to CAN Analyzer Adapter med USB-kabel, 120 Ohm modstand

Der USB-CAN Analysator er en omkostningseffektiv, kvalitetsorienteret og brugervenlig USB zu CAN Adapter. Du kan simpelthen forbinde dit CAN-Bus-Forbind enheden med din computer via USB-kablet.

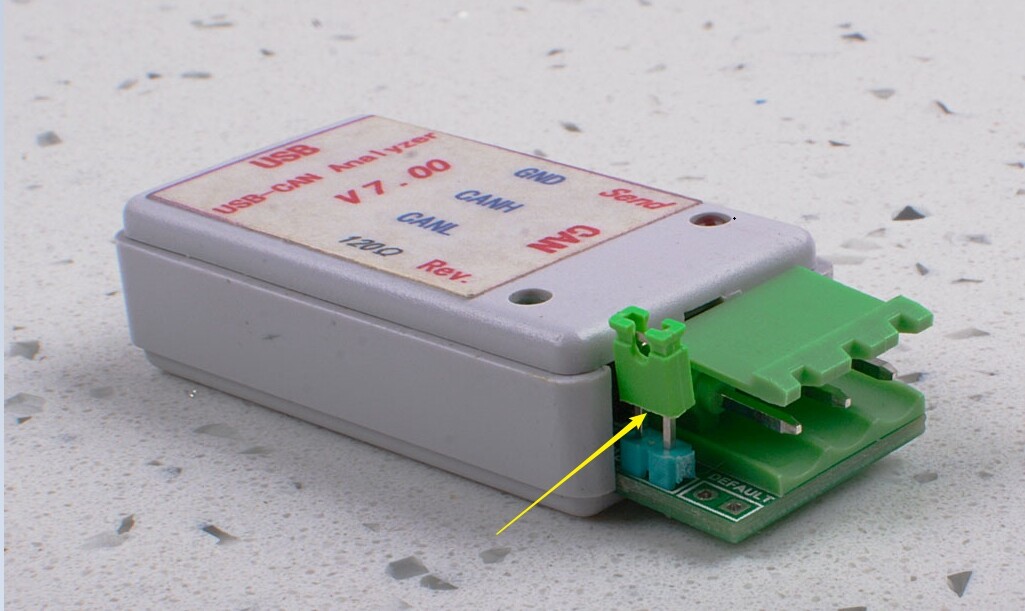

Når du sætter denne jumper i, indsættes en 120 Ohm modstand i kredsløbet. Omvendt vil modstanden ikke blive sat i kredsløbet, hvis du fjerner afbryderen. Normalt skal du beholde denne overbrokappe, da CAN-enheden og CAN-analysatoren, der testes, befinder sig ved enderne af CAN-netværket. Hvis du vil vide mere, kan du læse siden om 120-Ohm-slutmodstand fra NI.

• Automatisk gemte brugerdefinerede indstillinger.
• Heksaduzel-tal bliver konverteret til decimaltal og visualiseret i softwaren. Decimaltal viser både værdi med og uden symbol, og kræver ikke brug af en lommeregner.
• Anpassbar mottager-ID, nem at fejlfinde.
• Visuelt CAN-Bus-status. Praktisk til analyse af CAN-Bus-problemer.
• Kan gemmes som en Excel- eller TXT-fil.

Hardware

• Integreret TVS-spændingssurgebeskyttelse
• Inkluderer 120 Ω justeret modstand.

Software grundfunktionalitet

• Unterstütter CAN2.0A og CAN2.0B
• CAN Baudrate (5K~1M), kundespecifik CAN Baudrate.
• KAN sender og modtager data med tidsstempel, kan vise de modtagne data i rækkefølge
• Data kan sendes via en enkelt frame, flere frames, manuelt, regelmæssigt eller endda i en bestemt periode.

Udfyldt liste

• 1x USB-CAN Analyzer
• 1x USB-kabel

Downloads

• WikiHersteller-Wiki
• USB CAN Windows Software V7Anleitung
• USB-CAN Software and driveV8.00
• Windows / Linux DriverAnleitung
