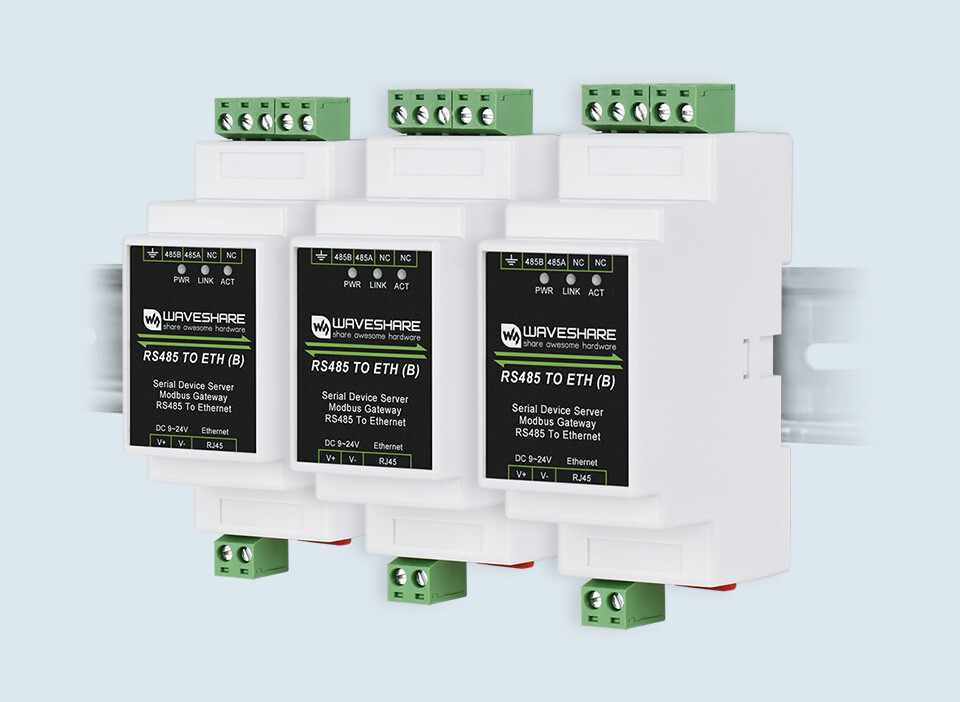

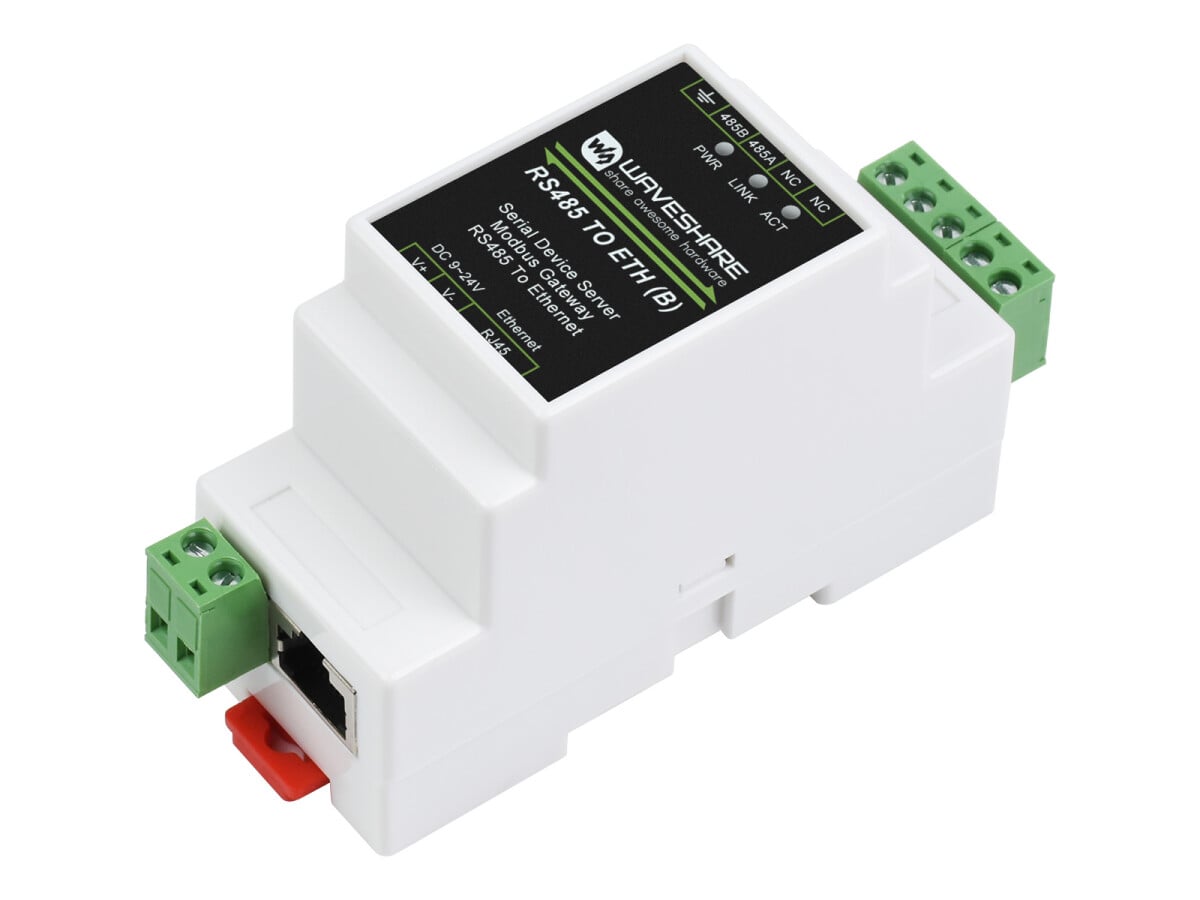

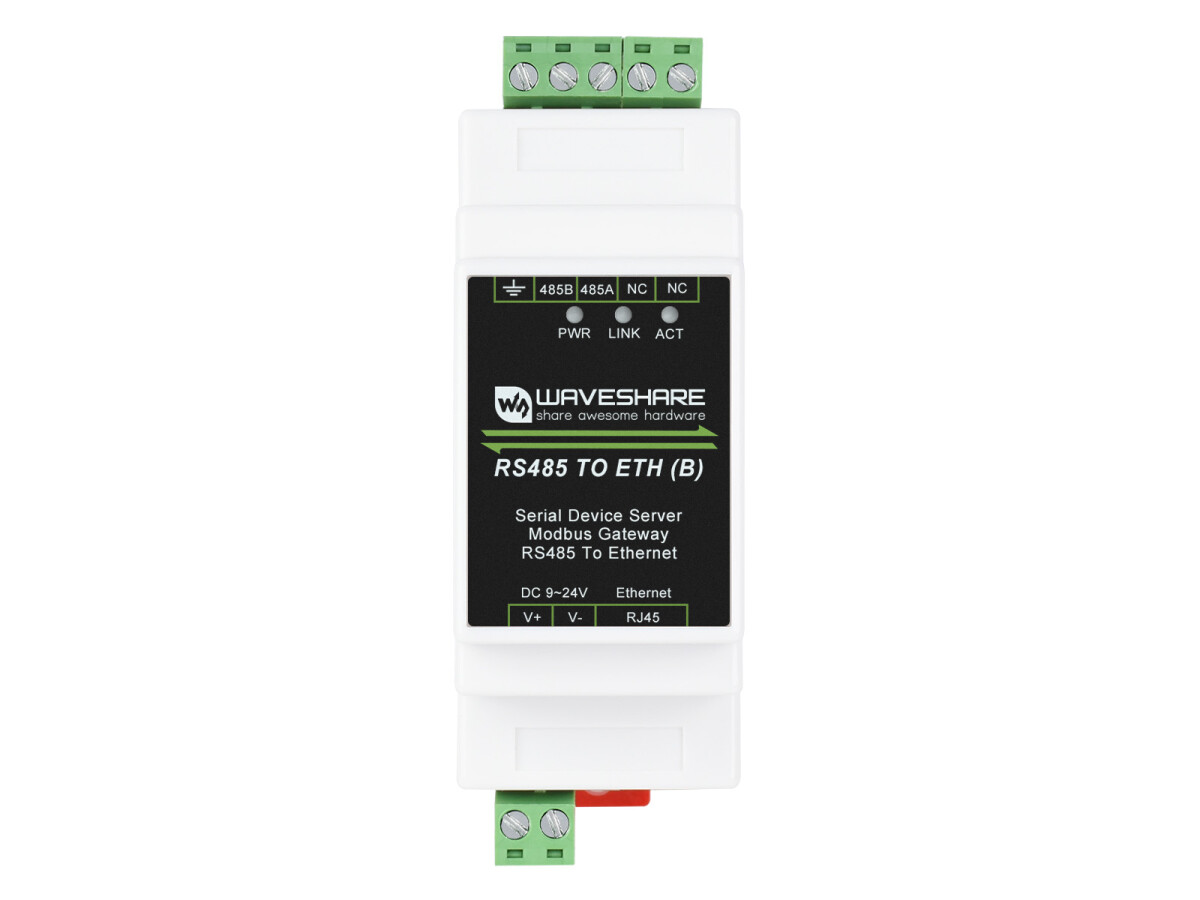

WaveShare Industrielt Seriel Server med POE Funktion RS485 til RJ45 Ethernet TCP/IP til Seriell Støtte Monteringsbeslag

Industriel serielserver med StrømforsyningFunktion, RS485-zu-RJ45-Ethernet, TCP/IP-zu-seriel, mulighed for montering på skinne.

Versionsmulighed

• RS485 TIL ETH (B) – WS20978: Fælles Ethernet-port
• RS485 TIL POE ETH (B) – WS23273: Ethernet-port med PoE + galvanisk isolering

Disse to versioner er ens i softwarefunktionerne, mens RS485 TO POE ETH (B) er den hardwareopgraderede version, der understøtter PoE-Ethernet-portstrøm med strøms- og signalisolering, hvilket er mere sikkert til industrielle applikationer.

Funktioner

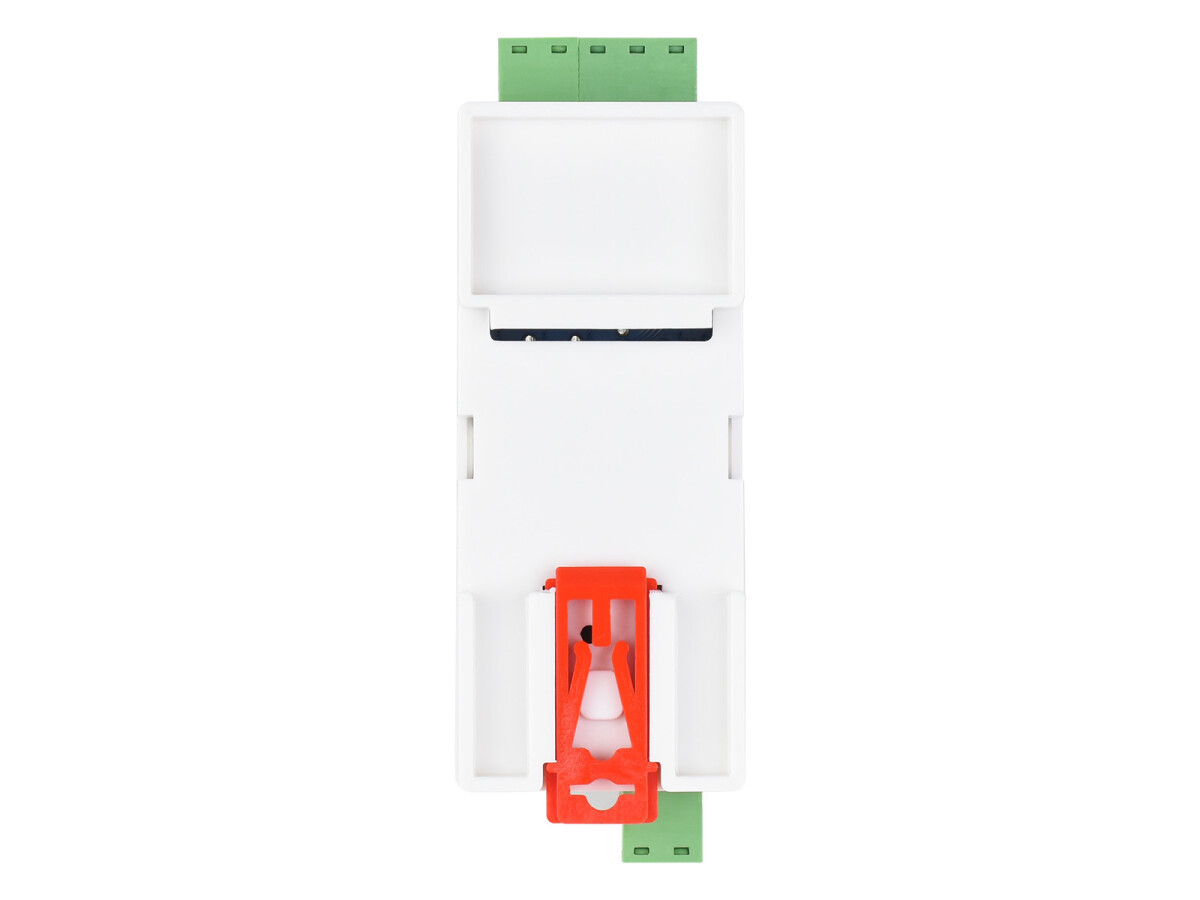

Dette er en RS485-enhed til dataindsamling/IoT-gateway til industrielle miljøer. Det kombinerer flere funktioner i én, herunder seriel server, Modbus-gateway, MQTT-gateway, RS485 til JSON osv. Modulet har en RS485- og Ethernet-port (POE-funktion er valgfri) og bruger skrueklemmer til strømtilslutning. Flamestandsgehæsdesign til montering på skinne, lille, nemt at installere. Det egner sig til applikationer som dataindsamling, IoT-gateway, sikkerhed & sikkerheds-IoT og intelligent instrumentovervågning…

Specifikationer

• Produkt type: Seriell server, Modbus-gateway, MQTT-gateway
• Grundfunktion: Bidirektional transparent dataoverførsel mellem RS485 og Ethernet

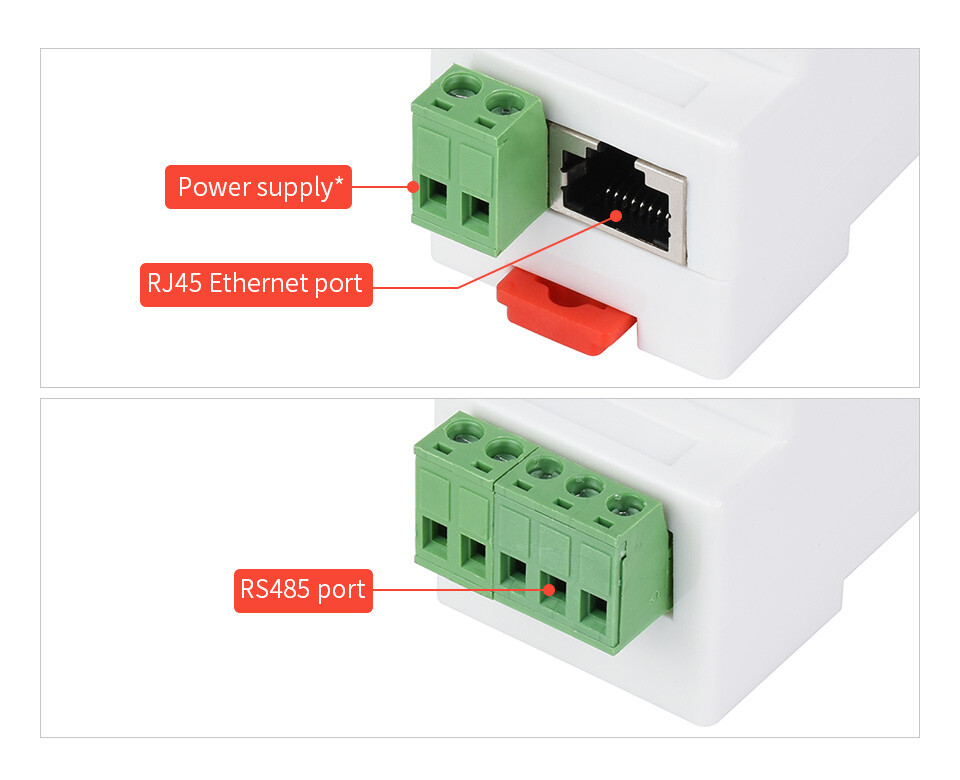

• Kommunikationsinterface: RS485-port x 1, Ethernet-port x 1
• Strømforsyning: 6 ~ 36 V DC, skrueterminal eller PoE-tilslutning

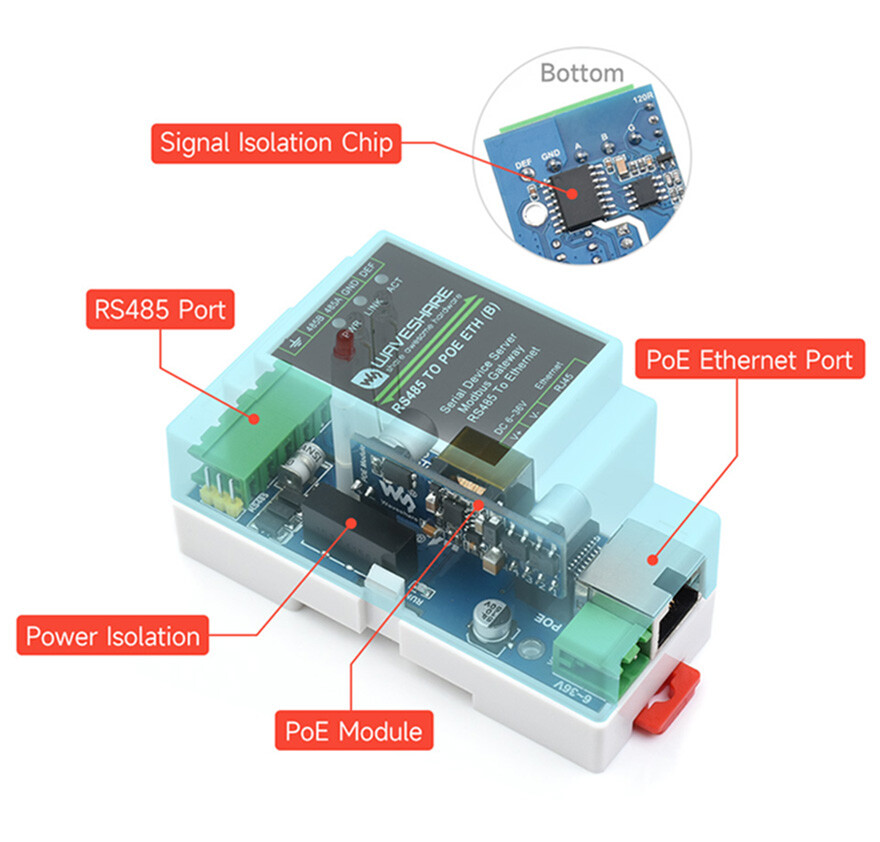

• Isolationsbeskyttelse: Strømisolation, signalisolation
• Ethernet: PoE-Netværksport, understøttelse af IEEE 802.3af-standarden, 10/100M-RJ45-forbindelse med automatisk forhandling, 2 KV-spændingsbeskyttelse
• Seriel forbindelse: Isoleret RS485
• Baudhastighed: 300 til 115.200 bps
• Paritetsbit: ingen, ulige, lige, markering, mellemrum
• Data bit: 5 ~ 9 Bit
• Flowkontrol: N/A
• Protokol: ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Konfiguration: vært, webbrowser, bibliotek for funktionalitet til styring af enheder
• Kommunikationsmetode: Direkte TCP/IP-kommunikation, VCOM
• Driftsmode: TCP-server, TCP-klient (eksisterer sammen med TCP-server), UDP, UDP-multicast
• Driftstemperatur: -40? ~ 85?
• Lager temperatur: -45? ~ 125?
• Fugtighedsområde: 5 % til 95 % relativ luftfugtighed

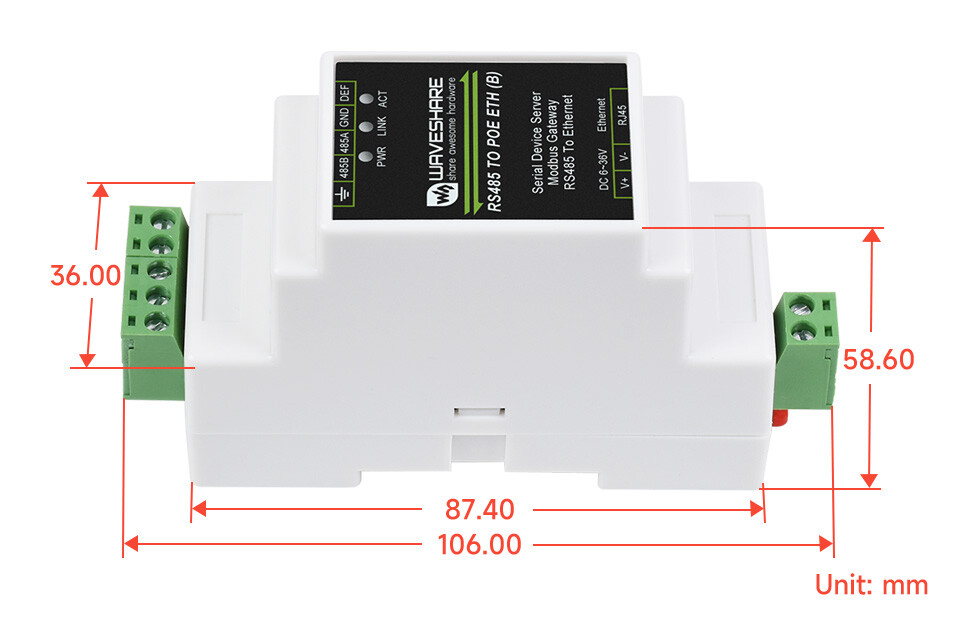

• Mål: L x B x H: 87 x 36 x 59 mm

Wiki: http://www.waveshare.com/wiki/RS485_TIL_ETH_(B)

Leveringsomfang

Strømforsyningen til dette produkt er ikke inkluderet i leveringen, det anbefales at bruge det med et Industriel 12-V DIN-skinnetrafo – WS21399 til brug.

1. RS485 TIL POE ETH (B) Modul x1

Downloads

• WikiHersteller-Wiki
