WaveShare NB-IoT / eMTC / EDGE / GPRS / GNSS HAT til Raspberry Pi, til Europa

Es erliegt dem Hersteller des Moduls SIMCOM’s, at vi ikke må levere dette produkt til følgende lande/regioner eller yde teknisk support: Iran, Nordkorea, Cuba, Sudan, Syrien.

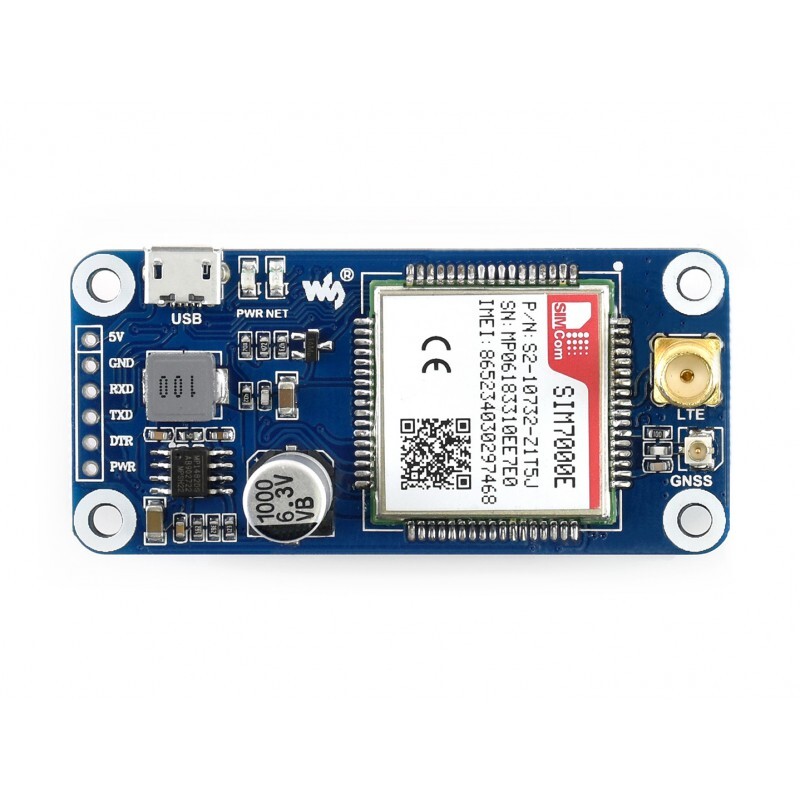

NB-IoT/eMTC/EDGE/GPRS/GNSS HAT til Raspberry Pi, baseret på SIM7000E

Gældende område

SIM7000E er primært beregnet til brug i Europa, Afrika, Australien og Sydøstasien, SIM7000C er primært egnet til brug i det asiatisk-pazifiske område. Venligst undersøg de understøttede frekvensbånd i henhold til din lokale teleudbyder og vælg det korrekte bånd ved bestilling.

Oversigt

Denne Raspberry Pi HAT har multi-kommunikationsfunktionalitet: NB-IoT, eMTC, EDGE, GPRS og GNSS.

NB-IoT (NarrowBand-Internet of Things) og eMTC (enhanced Machine Type Communication) er fremkomne IoT-kommunikationsteknologier, der er udviklet ud fra LTE (4G), med fordele som lavt strømforbrug, lave omkostninger og stor rækkevidde osv. De egner sig til applikationer som f.eks. intelligente instrumenter, fjernstyring, aktivering, fjernovervågning, e-health, mobile POS-terminaler, cykelbrug og så videre. Mens GSM/GPRS og EDGE er traditionelle 2G/2.5G-teknologier, der er i stand til at sende SMS eller udføre andre trådløse kommunikationer.

Der SIM7000E NB-IoT HAT ergo det ideelle valg, enten til at evaluere nye fremkomne teknologier eller blot til at kommunikere/positionere via flere kanaler.

Egenskaber

• Raspberry Pi-kompatibilitet, kompatibel med Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
• Unterstütter TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail osv.
• Støtter GNSS-positionering (GPS, GLONASS, BeiDou og Galileo)
• Bord-USB-interface til at teste AT-kommandoer, få GPS-positionsdata osv.
• Ausgangs-UART-Steuerungstasten, til forbindelse med værtskort som Arduino/STM32
• Bordstrømsomformer, standardmæssigt 3,3 V, muliggør skift til 5 V via 0 Ω modstand.

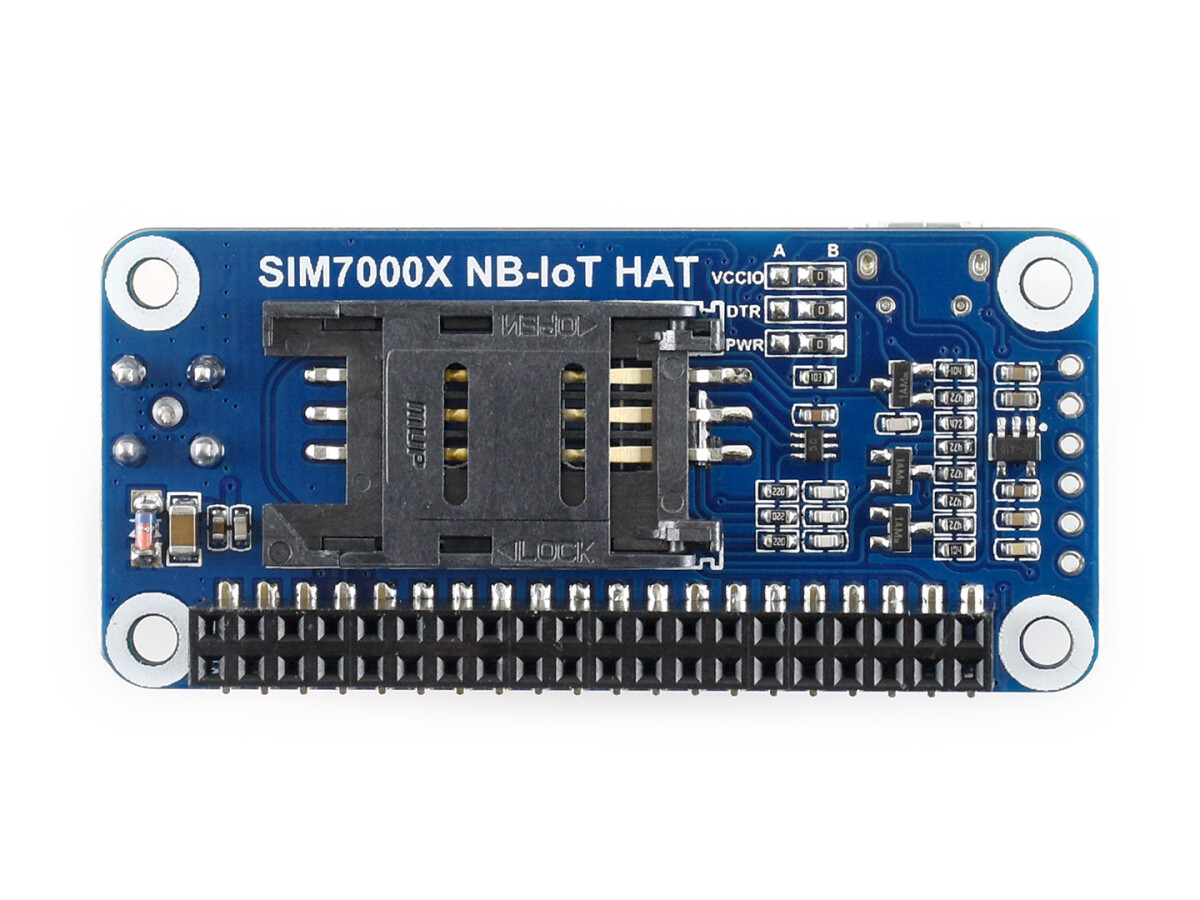

• SIM-kortstik, kompatibelt med både almindelige SIM-kort og NB-IoT-specifikke kort
• 2x LED-displays, enkel overvågning af arbejdsstatus
• Baudhastighed: 300 bps ~ 3686400 bps
• Styring via AT-kommandoer (3GPP TS 27.007, 27.005 og udvidede AT-kommandoer fra SIMCOM)
• Unterstützer für SIM Application Toolkit: SAT Klasse 3, GSM 11.14 Ausgabe 98, USAT
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Arduino/STM32)

GNSS-specifikationer

• Modtagertype
  • 16-kanal
  • C/A-Kode
• følsomhed
  • Sporing: -162 dBm (GPS)/-157 dBm (GLONASS)/TBD (BD)
  • Koldstart: -148 dBm
• Tid til første reparation
  • Koldstart: <35s
  • Varme start: <1s
• Nøjagtighed
  • Position: <2,5 m CEP

Andre specifikationer

• Strømforsyning: 5V
• Driftsspænding: 5V/3,3V (standard er 3,3V)
• Strøm i hviletilstand: 1,2mA (@DRX=2,56s)
• Strøm i sparetilstand: 9uA
• Driftstemperatur: -40°C ~ 85°C
• Lager temperatur: -45°C ~ 90°C

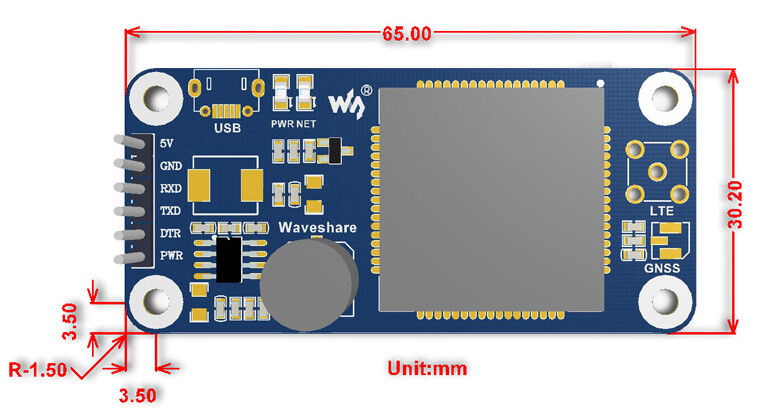

• Mål: 30,2 mm x 65 mm

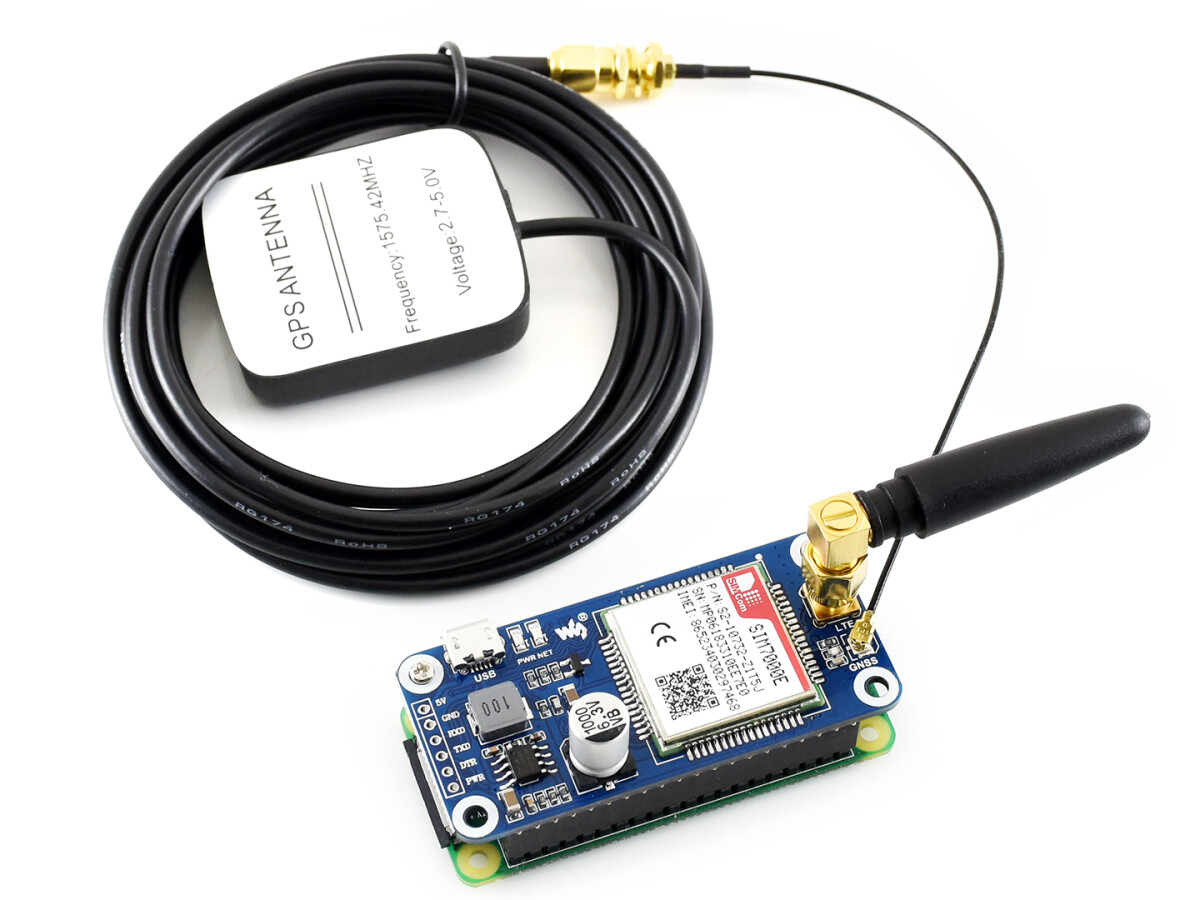

Leveringsomfang

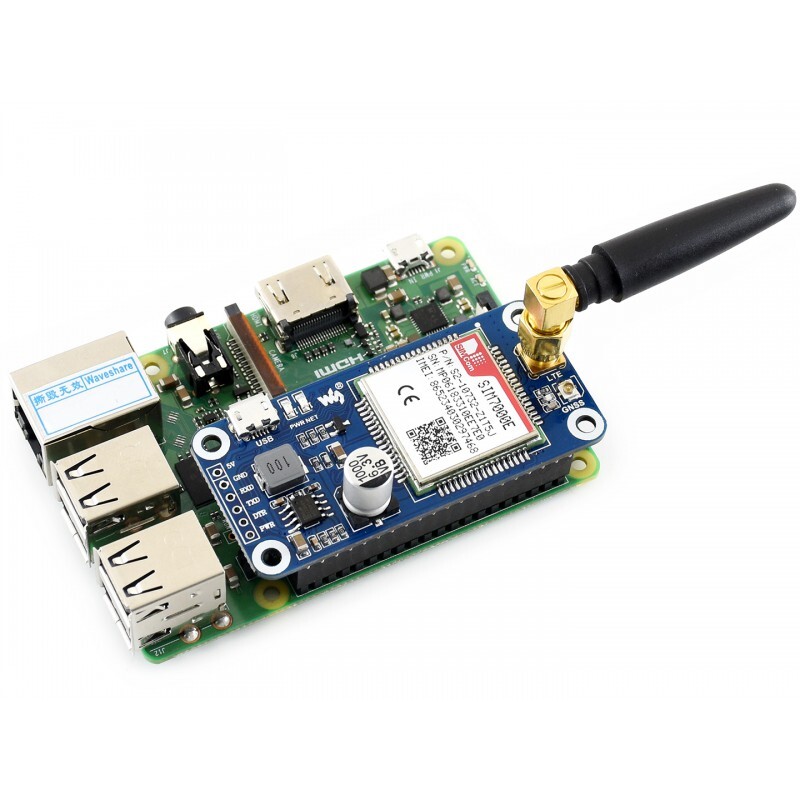

Bemærk: Raspberry Pi’en på billedet er IKKE inkluderet.

1. SIM7000E NB-IoT HAT x1
2. GSM-antenne x1
3. Ekstern GPS-antenne (B) x1
4. USB-stik, Type A til mikro-stik kabel x1
5. Skruesæt til RPi (2 stk.) x1
