WaveShare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT til Raspberry Pi, globalt båndstøtte

Es erliegt dem Hersteller des Moduls SIMCOM’s, at vi ikke må levere dette produkt til følgende lande/regioner eller yde teknisk support: Iran, Nordkorea, Cuba, Sudan, Syrien.

SIM7080X- og SIM7070X-serierne kan ikke samtidig Mobilnet og GPS forbindes

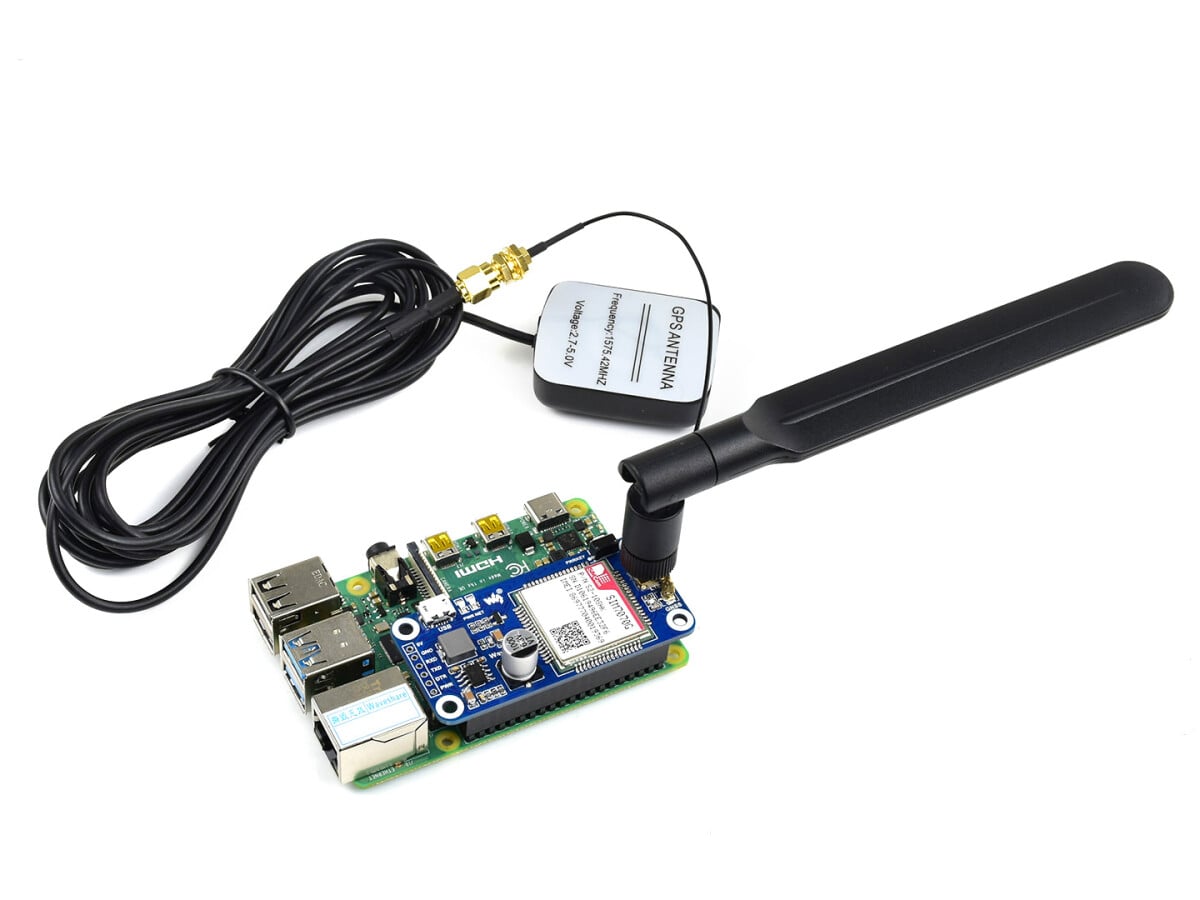

• SIM7070G NB-IoT / Cat-M / GPRS HAT til Raspberry Pi, global båndunderstøttelse, med GNSS-positionering
• NB-IoT / Cat-M / GPRS / GNSS HAT
• Båndbreddebegrænset cellulært IoT-kommunikationsmodul med lav effekt til Raspberry Pi
• Basierend auf SIM7070G, globalt båndstøtte

Dette er et telekommunikations-HAT til Raspberry Pi, der Globale bånd for NB-IoT, Cat-M og GPRS, samt GNSS-positionering Unterstütet. På grund af dets fordele som lille størrelse, lav latenstid og stor rækkevidde er det det ideelle valg til IoT-applikationer såsom smarte instrumenter, aktiveringstracking, fjernovervågning, e-health osv.

Sammenlignet med SIM7080G understøtter dette modul også GPRS (2G); sammenlignet med SIM7000C/E er det mere universelt på grund af støtte til globale bånd.

Funktioner på ét blik

• Standard Raspberry Pi 40-ben GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien
• Unterstütter Kommunikationsprotokoller som TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Støtter GNSS-positionering (GPS, BeiDou, GLONASS, Galileo)
• Bord-USB-interface til at teste AT-kommandoer, få GPS-positionsdata osv.
• Ausgangs-UART-Steuerungstasten, til forbindelse med værtskort som Arduino/STM32
• SIM-kortstik, understøtter KUN 1,8V SIM-kort (3V SIM-kort er ikke tilgængeligt)
• 2x LED-displays, enkel overvågning af arbejdsstatus
• Baudhastighed: 300~3686400 bps
• Automatisk baudratenforhandling: 9600/19200/38400/57600/115200 bps
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Arduino/STM32)

1. Kompatibel med plader fra serien Raspberry Pi
2. Global båndunderstøttelse for NB-IoT/Cat-M/2G
3. NB-IoT: B1/B2/B3/B4/B5/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85Cat-M: B1/B2/B3/B4/B5/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85GSM/GPRS/EDGE: 850/900/1800/1900MHz
4. Skykommunikation
5. Unterstütter Kommunikationsprotokoller inklusive TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
6. GNSS-positionering
7. Unterstütter GPS, BeiDou, GLONASS, Galileo-positionering

Hvad er ombord?

1. SIM7070G
2. MP1482 strømbrik
3. RT9193-33 strømstyring
4. Raspberry Pi GPIO-header til forbindelse med Raspberry Pi
5. USB-interface til at teste AT-kommandoer, hente GPS-positionsdata osv.
6. SIM7070G Kontrolinterface til forbindelse med værtskort som Arduino/STM32
7. SIM-kortstik Understøtter KUN SIM-kort med 1,8 V
8. GNSS-antenneforbindelse
9. LTE-antenneforbindelse
10. Modul-ydelsesnøgle
11. Netværkstilstand-indikator
12. Strømindikator
13. Driftsspændingsvalg A: Indstil I/O-niveau som 5V B: Indstil I/O-niveau som 3,3V (standard)
14. Valg af DTR A: DTR er forbundet med P26 B: DTR er afbrudt (standard)
15. Strømafgivelse A: DWR er forbundet med P4 (standard) B: DWR er forbundet til strømforsyningen

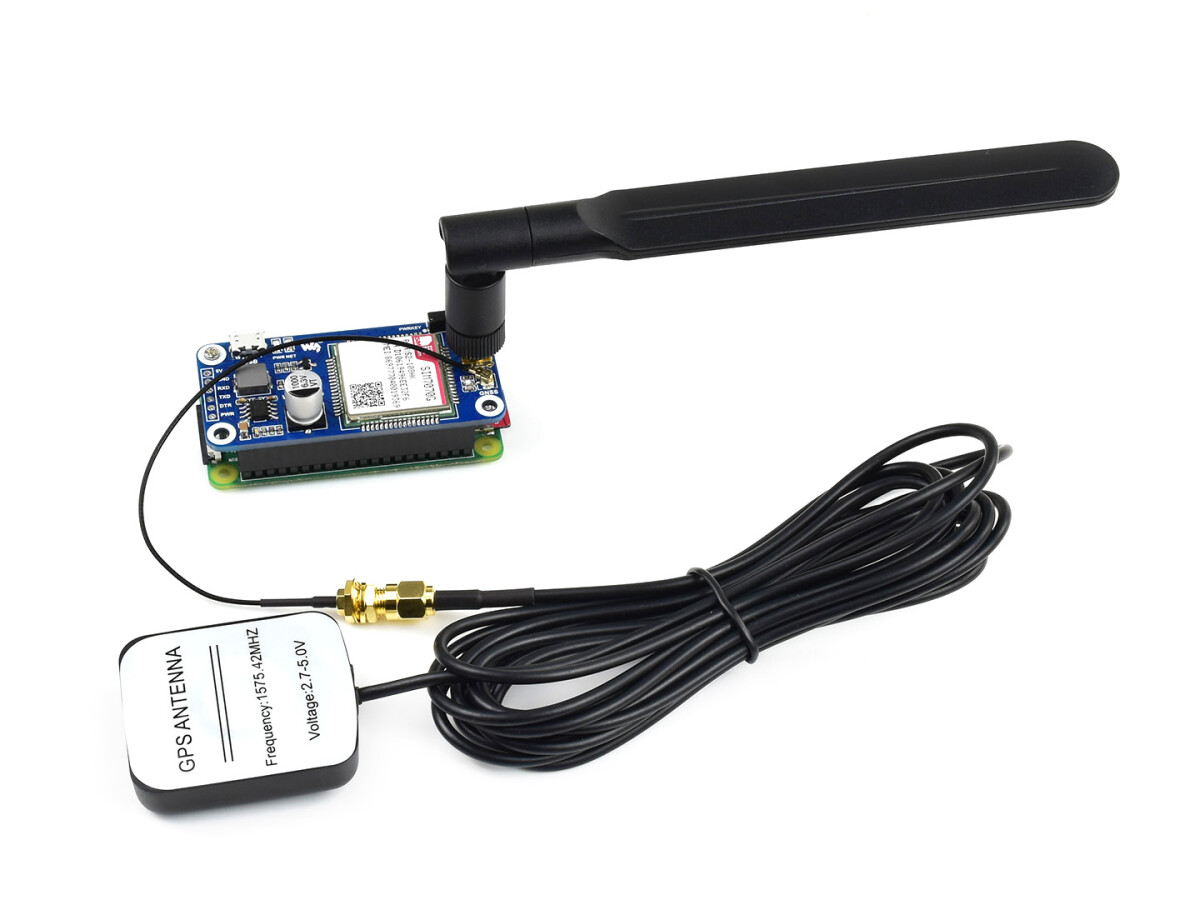

Leveringsomfang

1. SIM7070G Cat-M/NB-IoT/GPRS HAT x1
2. LTE-antenne x1
3. Ekstern GPS-antenne (B) x1
4. USB-A til Micro-B kabel x1
5. Balanceringspakke x1
