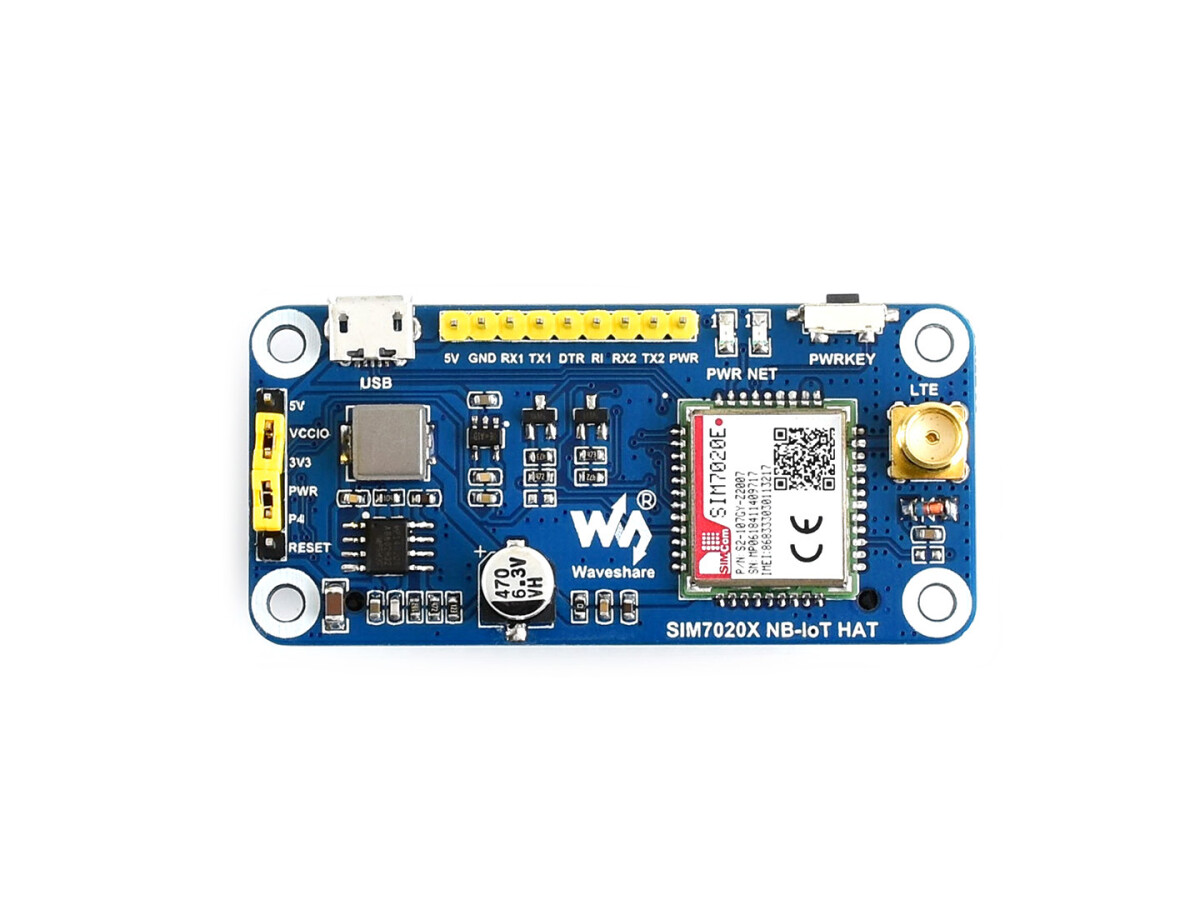

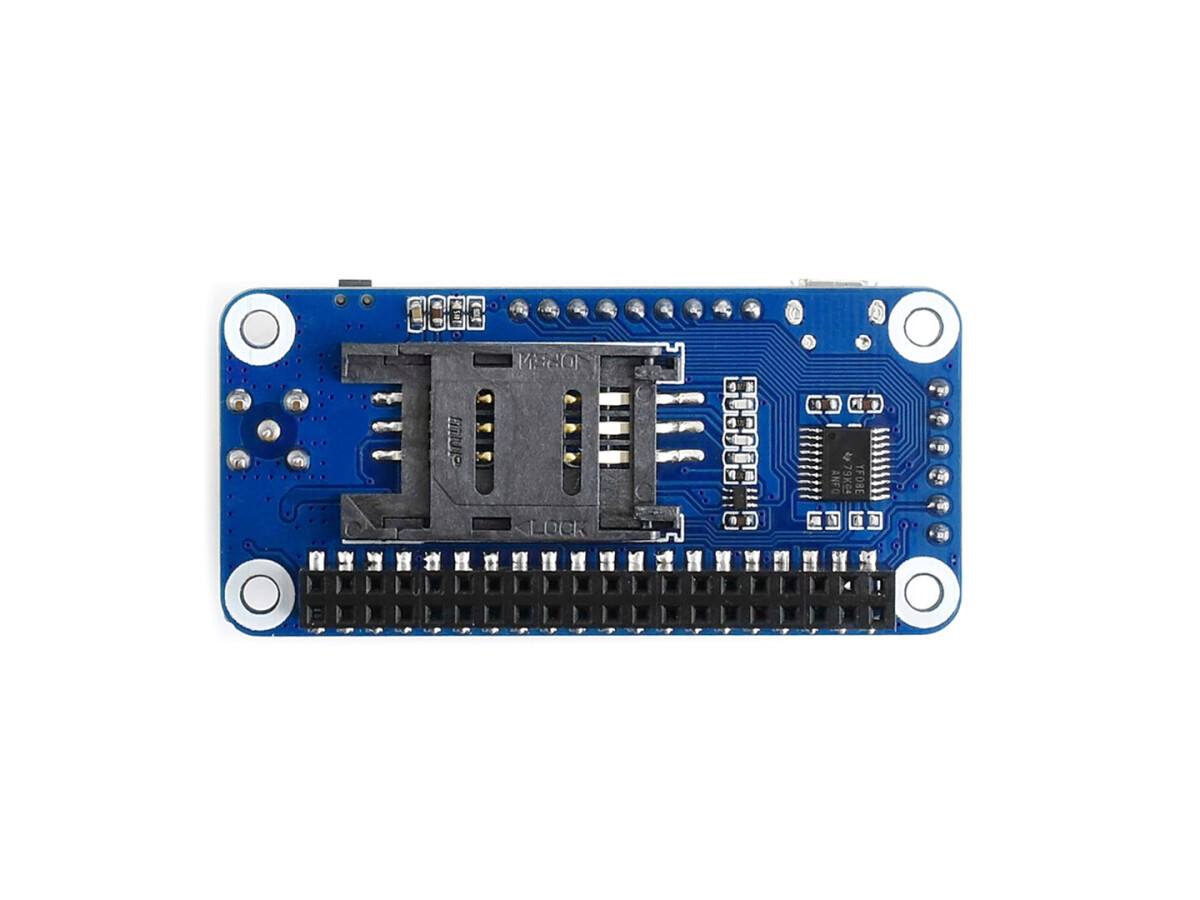

WaveShare NB-IoT HAT 40PIN GPIO til Raspberry Pi, Jetson Nano, til Europa

Es erliegt dem Hersteller des Moduls SIMCOM’s, at vi ikke må levere dette produkt til følgende lande/regioner eller yde teknisk support: Iran, Nordkorea, Cuba, Sudan, Syrien.

NB-IoT HAT til Raspberry Pi, baseret på SIM7020E, B1/B3/B5/B8/B20/B28 bånd

Gældende område

SIM7020E er primært beregnet til brug i Europa, Asien, Afrika og Australien. Vær venligst opmærksom på de understøttede frekvensbånd i henhold til din lokale teleudbyder, når du bestiller.

Oversigt

Dette er et NB-IoT (NarrowBand-Internet of Things) HAT til Raspberry Pi, der styres via serielle AT-kommandoer og understøtter kommunikationsprotokoller som LWM2M/COAP/MQTT osv. På grund af fordelene ved lav latenstid, lavt strømforbrug, lave omkostninger og stor rækkevidde er det det ideelle valg til IoT-applikationer såsom intelligente instrumenter, aktivering, fjernovervågning osv.

Egenskaber

• Standard Raspberry Pi 40PIN GPIO-erweiterungsheader, understøtter boards fra Raspberry Pi-serien, Jetson Nano
• Unterstütter Kommunikationsprotokoller som LWM2M/COAP/MQTT/TCP/UDP/HTTP/HTTPS osv.
• Intern USB-interface, for strømforsyning ELLER debugging
• Ausgangs-UART-Steuerungstasten, til forbindelse med værtskort som Arduino/STM32
• Interne spændingsomformer, som standard 3,3 V, muliggør skift til 5 V via intern stikkontakt.
• SIM-kortstik, understøtter NB-IoT-specifikke kort
• 2x LED-displays, enkel overvågning af arbejdsstatus
• Baudhastighed: 300 bps ~ 921600 bps (115200 bps som standard)
• Styring via AT-kommandoer (V.25TER, 3GPP TS 27.007 og SIMCOM AT-kommandoer)
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/Jetson Nano/Arduino/STM32/Python)

Kommunikationsspecifikationer

• Bånd
  • FDD-LTE B1/B3/B5/B5/B8/B20/B28
• Datahastighed
  • Upload?62,5 Kbps
  • Nedstrømsdata?26,15 Kbps
• SMS
  • Teksttilstand og PDU-tilstand (afhængigt af NB-kortet)

Generelle specifikationer

• Strømforsyning: 5V
• Logisk niveau: 5V/3.3V (som standard 3.3V)
• Samlet strøm (ved tomgang): ≈18mA
• Enkel modulstrøm (VBAT=3,3V):
  • Dvale-tilstand: 5,6 mA
  • Dvale-tilstand: 0,4 mA
  • PSM-tilstand: 5uA
  • eDRX-tilstand: 70uA (eDRX = 655,36 s)
• Mål: 30,5 mm x 65,0 mm

Mål

Udviklingsressourcer

Wiki www.waveshare.com/wiki/SIM7020E_NB-IoT_HAT

Anbefaling

CP2102 USB UART-kort (micro) anbefales til enkle tests.

Leveringsomfang

Bemærk: Raspberry Pi er IKKE inkluderet.

1. SIM7020E NB-IoT HAT x1
2. Antenne x1
3. USB-stik, Type A til mikro-stik kabel x1
4. Skruesæt til RPi (2 stk.) x1
