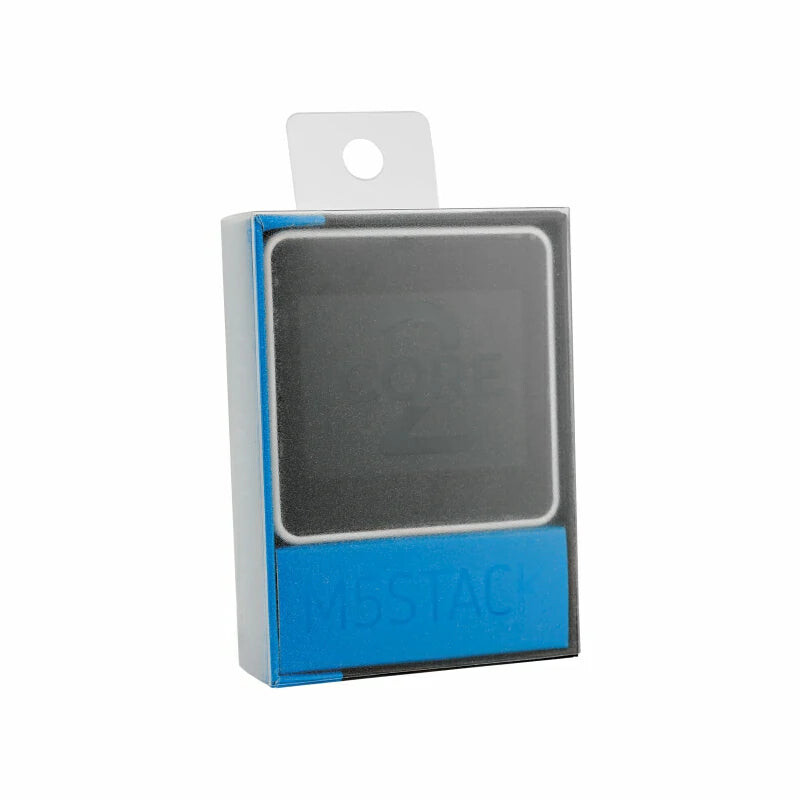

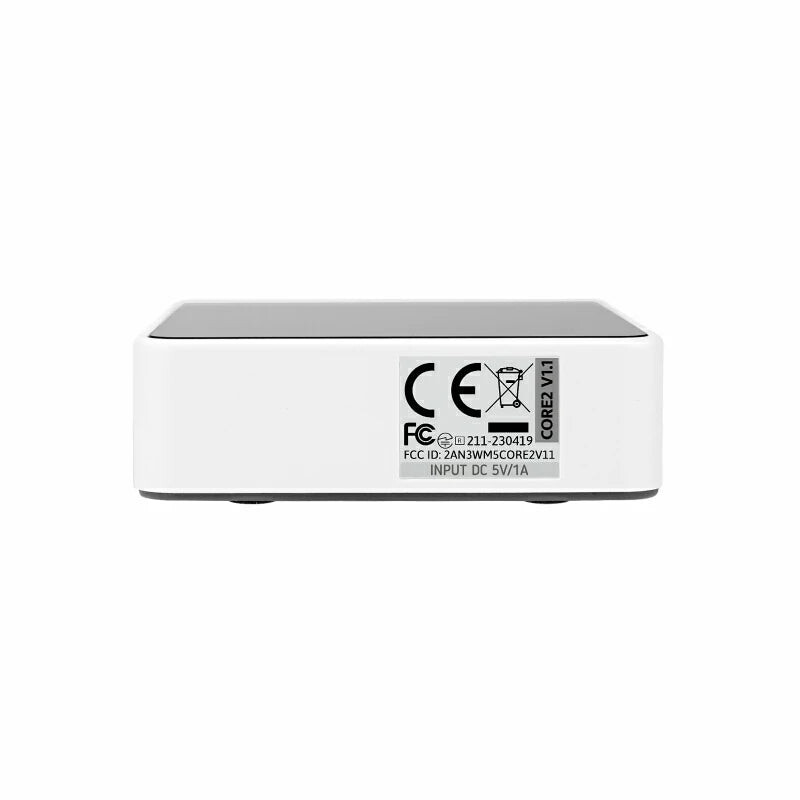

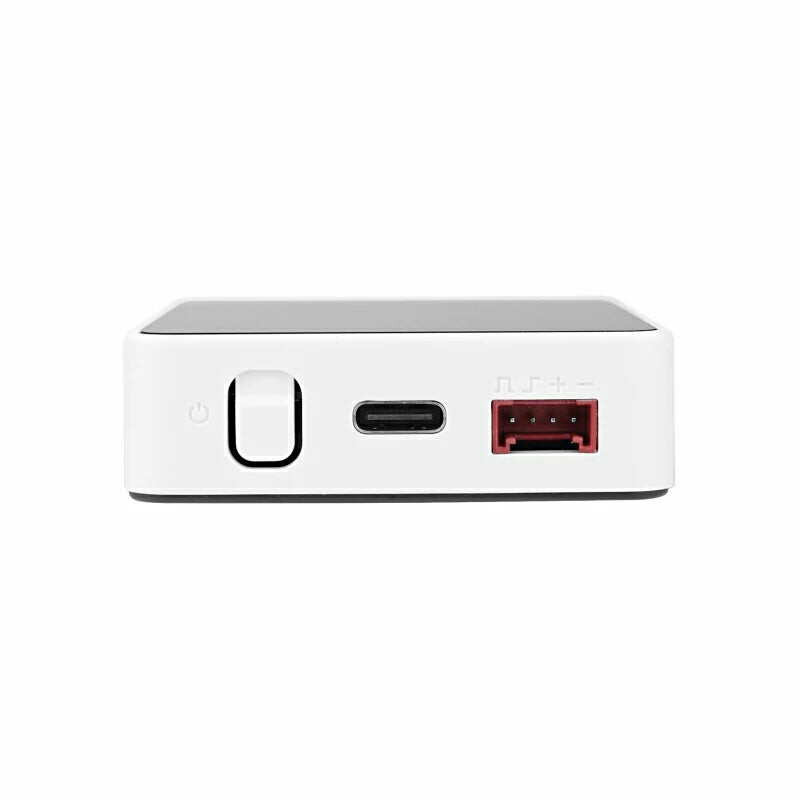

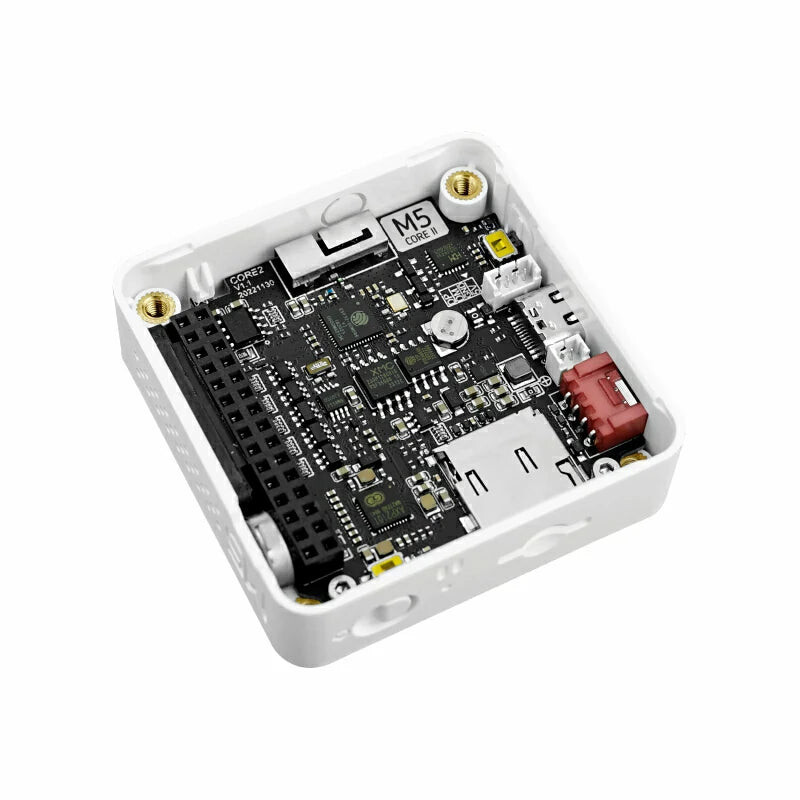

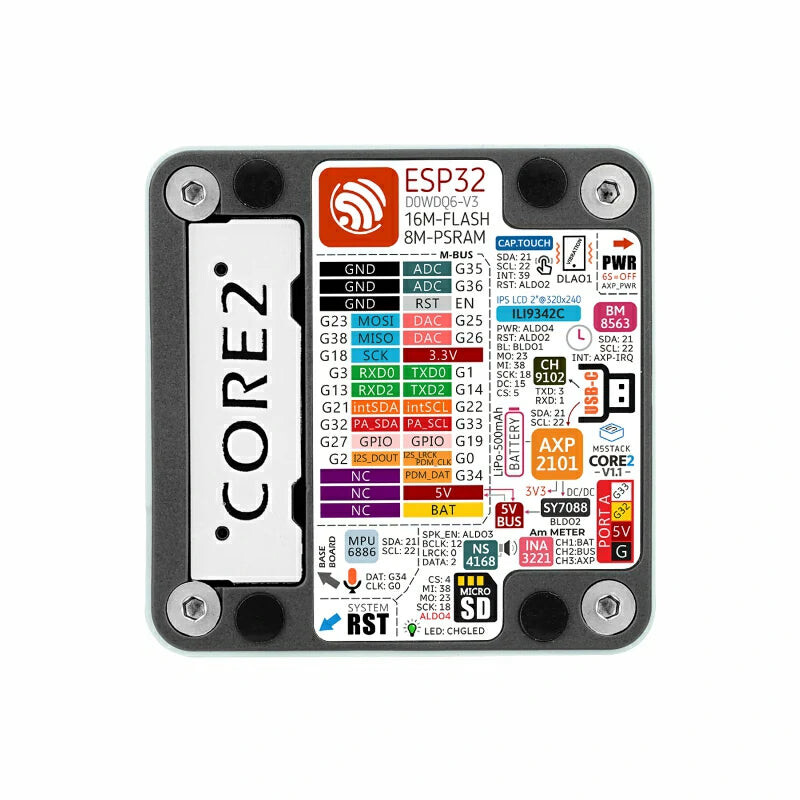

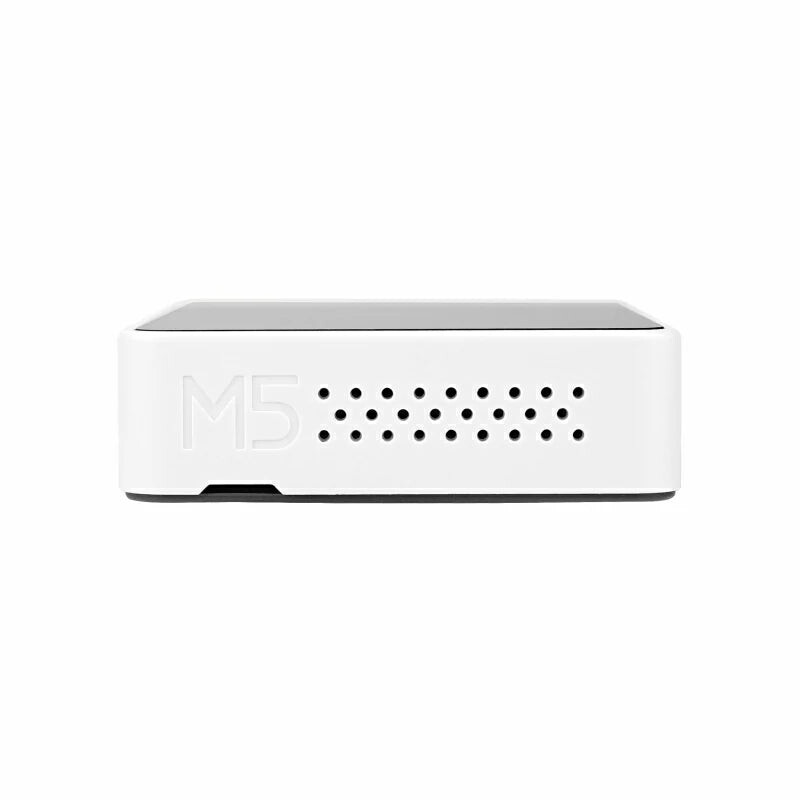

M5Stack Core2 ESP32 IoT Udviklingskasse V1.1

Core2 V1.1 En iterativ version af Core med forbedret performance IC og en fortsættelse af det klassiske design fra Core2. Det er et kraftfuldt og brugervenligt udviklingskort. Core2 V1.1 er udstyret med ESP32-D0WDQ6-V3 og har to uafhængige Xtensa® 32-bit LX6 processorer med en clockfrekvens på op til 240 MHz. Det understøtter WiFi funktionalitet, har 16 MB Flash og 8 MB PSRAM, og understøtter download af programmer via TYPE-C grænsefladen. Dens stærke konfiguration kan imødekomme kravene fra komplekse applikationer.

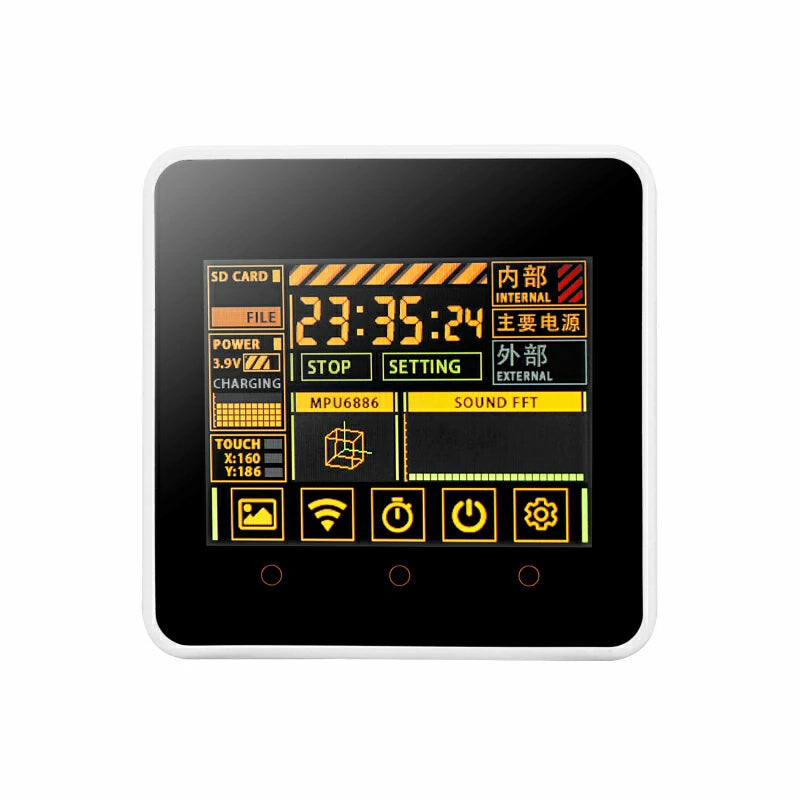

Core2 V1.1 Er er med en integreret kapacitiv 2,0-tommer touchskærm. De tre punkter på forsiden af skærmen er en del af touchskærmen. Brugere kan definere “Hot Zone”-tildelingen som tre virtuelle knapper via programmering og dermed muliggøre forskellige interaktioner mellem menneske og maskine. Derudover har Core2 V1.1 en integreret vibrationsmotor til taktil feedback og vibrationsalarmer.

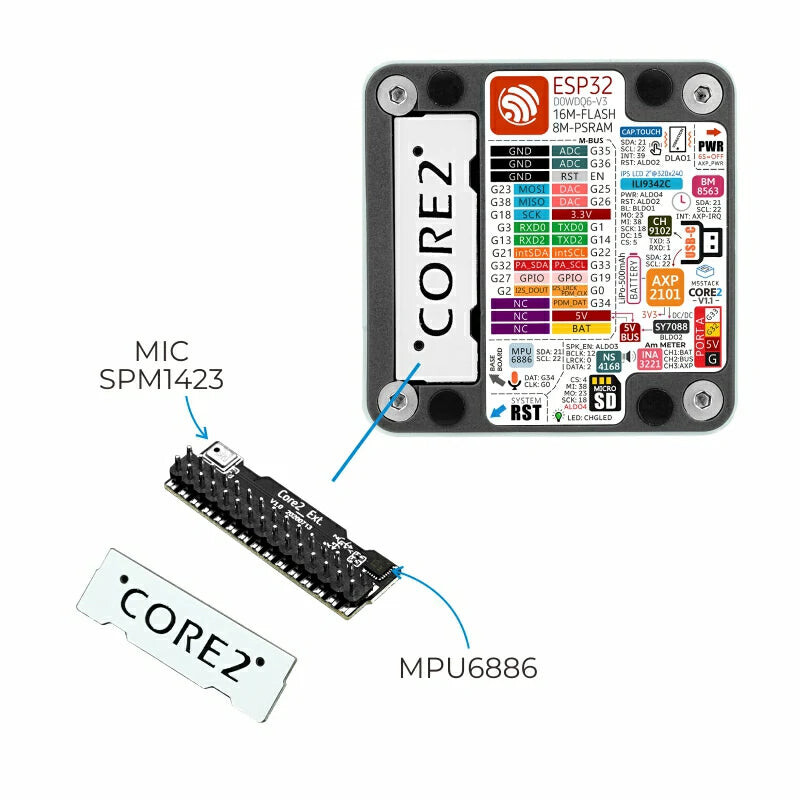

Core2 V1.1 Har et integreret RTC-modul og en speciel batteri til RTC-strømforsyning, hvilket giver nøjagtig timingfunktionalitet. Derudover styrer energistyringschippen AXP2101 effektivt enhedens strømforbrug. Core2 V1.1 har desuden et integreret blå driftsindikator, som kan bruges til at implementere specifikke funktioner eller statusvisninger i henhold til brugerens behov. Core2 V1.1 er også udstyret med et MicroSD-kortstik, en højttaler og en højkvalitets I2S-forstærkerchip til digitale lydinterfaces. Udvidelseskortet på bagsiden af enheden integrerer en 6-akse IMU-sensor og en mikrofon, hvilket giver yderligere funktionalitet og muligheder.

Funktioner

• ESP32-baseret, integreret WLAN
• 16 Mio. Flash, 8 Mio. PSRAM
• Indbygget højttaler, driftsindikator, vibrationsmotor, RTC, I2S-forstærker, kapacitiv touchskærm, strømafbryder, reset-knap
• TF-kortstik (maksimalt 16 GB)
• Indbygget lithium-batteri, udstyret med en strømstyringchip
• Selvstændig lille printplade med integreret 6-akse IMU og PDM mikrofon
• M-Bus-kontakt & stik
• Kompatibel med multiplatforme udvikling: UIFlow, MicroPython, Arduino, .NET, nanoFramework. Operativsystem (RTOS): zephyr

Indeholder

• 1x Core2 V1.1
• 1x Type-C USB (20 cm)
• 1x SKRUEMÅTTE

Specifikation

• ESP32-D0WDQ6-V3: 240 MHz Dual Core, 600 DMIPS, 520 KB SRAM, WLAN
• Flash: 16 MB
• PSRAM: 8 MB
• Indgangsspænding: 5 V ved 500 mA
• Interface: TypeC x 1, GROVE(I2C+I/0+UART) x 1
• IPS-LCD-skærm: 2,0″ @ 320*240 ILI9342C
• Touchskærm: FT6336U
• Talefunktion: 1W@NS4168
• LED: Grøn driftindikator
• Knap: Tænd/sluk-knap, RST-knap, knap til virtuel skærm*3
• Vibrationspåmindelse: Vibrationsmotor
• MIC: SPM1423
• I2S-strømforsyning: NS4168
• 6-akse IMU: MPU6886
• RTC: BM8563
• PMU: AXP192
• USB-chip: CH9102F
• DC-DC-Boost: SY7088
• TF-kortstik: 16G Max

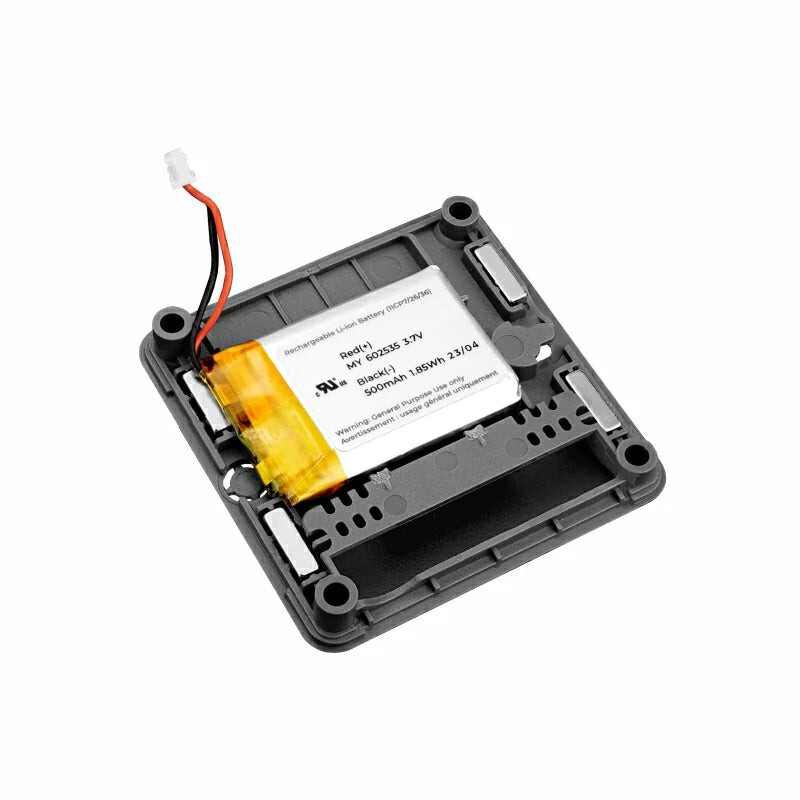

• Lithiumbatteri: 500 mAh ved 3,7 V
• Antenne: 2,4G 3D-antenne
• Driftstemperatur: 0 °C til 60 °C
• Specifikation af basoskrue: Flad skrue med sekskantet hul, M3
• Reserveret interface til den interne printplade:
  • Batteritilkobling (Specifikation: 1,25 mm-2P)
  • USB-Kabelgrænseflade (Specifikation: 1,25 mm-4P)
• Kabinetmateriale: Plastik (PC)
• Produktstørrelse: 54 x 54 x 16,5 mm
• Emballage størrelse: 75 x 60 x 20 mm
• Produktvægt: 54,8 g
• Emballagevægt: 83,9 g
