SparkFun Block for Intel® Edison – GPIO

Intel® Edison er en ultrakomprimeret computerplatform, der vil ændre den måde, du ser Embedded Electronics på. Hver Edison er fyldt med en enorm mængde teknologiske funktioner i et lille format og giver samtidig den samme robuste styrke som din foretrukne Single-Board-Computer. Drevet af Intel® Atom™ SoC Dual-Core CPU og med indbygget WiFi, Bluetooth LE og en 70-Pin-stik til fastgørelse af en række “blokke”, der kan stables oven på hinanden, ligesom skærme. Det er derfor, at denne lille fyr sænker barrieren for at komme ind i verden af elektronik!

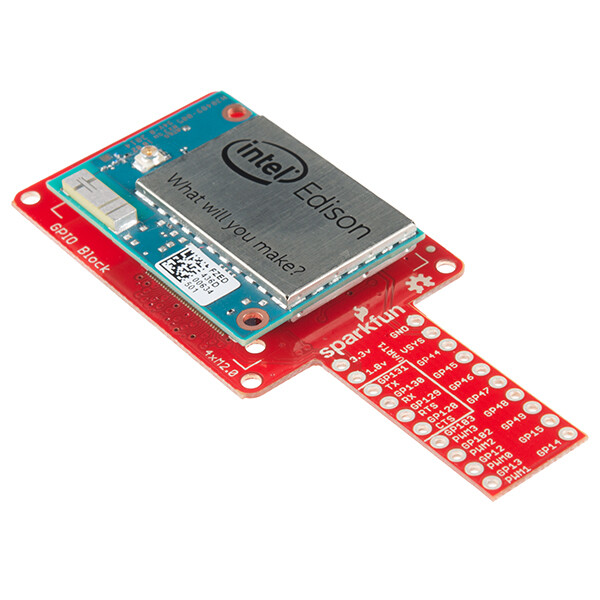

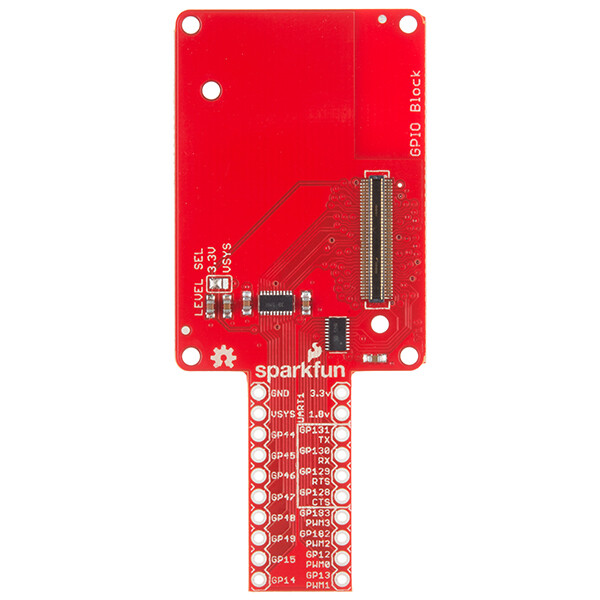

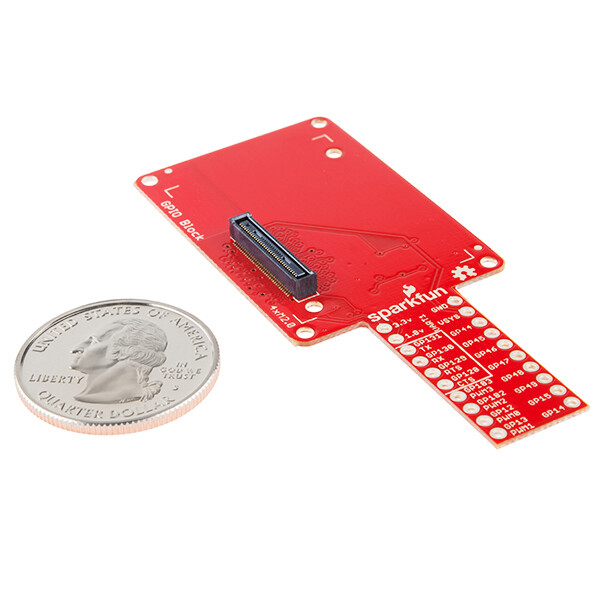

GPIO-blokken er et simpelt breakout-kort til at bringe GPIO fra Intel® Edison frem til brugeren. GPIO-blokken giver adgang til alle grundlæggende GPIO-, PWM- og UART2-pins. Alle GPIO er flyttet til et valgbart 3,3V eller VSYS niveau. GPIO-tilbehøret muliggør også adgang til de tre strømforsyninger på Intel® Edison: 3,3V, 1,8V, VSYS og GND er tilgængelige til prototyping med breadboards.

Bemærk: Da spændingsændringen sker via en automatisk retningsgiver, er der behov for en ekstern kontakt til styring af komponenter med høj strøm (f.eks. relæer, motorer og højtydende LED’er).

Læs vejledningen for at få mere information. Hvis du ønsker at give dit Intel® Edison-stak lidt mere stabilitet, kan du se dette hardware-kit an. Det giver dig øget mekanisk styrke til at stable blokke på dit Edison!
