SparkFun MicroMod CAN Bus Funktionsplatine MCP2515 Controller

Controller Area NetworkCAN-Bus) forbliver en populær kommunikationsstandard i alle mulige anvendelser, fra personbiler til belysning og bygningsautomatisering. Med denne MicroMod-printplade kan du nemt tilføje CAN-netværk til dit næste MicroMod-projekt.

CAN-kommunikationen håndteres af den selvstændige CAN-controller MCP2515 sammen med en højhastigheds-CAN-transceiver MCP2551. MCP2515 er et meget populært IC til CAN-bus, hvilket betyder, at der allerede findes en række Arduino-biblioteker. Vi kan godt lide Sandeep Mistrys Arduino CAN-bibliotek. Hvis din processorplade har en integreret CAN-controller, kan du ændre en loddeforbindelse på undersiden af pladen for direkte at adressere CAN-transceiveren og omgå MCP2515.

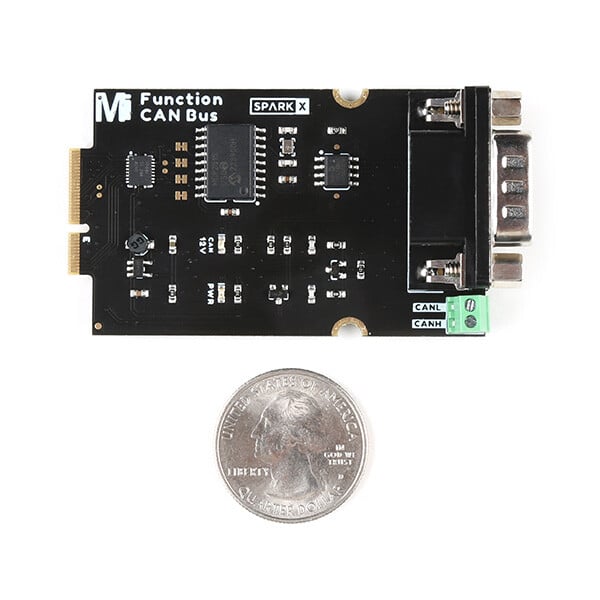

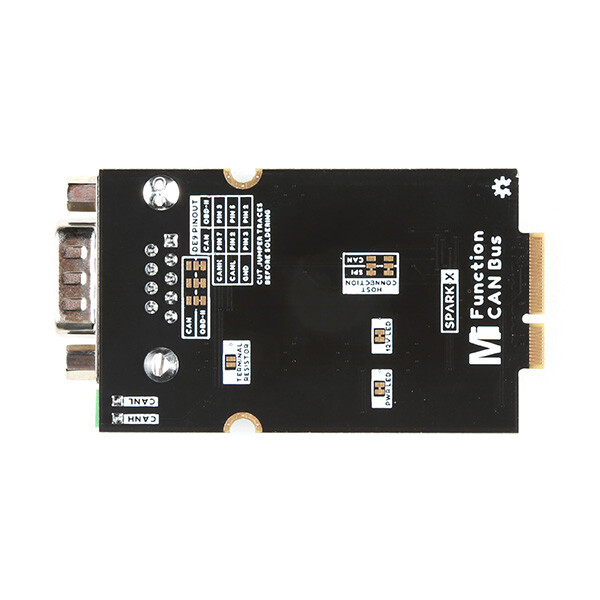

På printpladen findes der to stikkontakter til at forbinde din CAN-node. Det første er en simpel 2-polede skruekontakt til CANH og CANL. Det andet er en D-Sub-kontakt, som er beregnet til brug med vores OBD-II-til-DB9-kabel. Pinbelegningen på D-Sub-stikket kan ændres ved hjælp af en loddebro på undersiden af printpladen for at være kompatibel med andre “DB9”-CAN-kabler på markedet.

Ein integierter 120-Ohm-Abschlusswiderstand ist standardmäßig nicht angeschlossen, kann aber mithilfe einer Lötbrücke angeschlossen werden, wenn Sie Ihr eigenes CAN-Netzwerk erstellen, anstatt einen Knoten in ein vorhandenes Bus einzufügen.

Bemærk: En MicroMod-processor og en hovedkort er ikke inkluderet i leveringsomfanget for denne MicroMod CAN-bus funktionsplade. Disse plader skal købes separat.

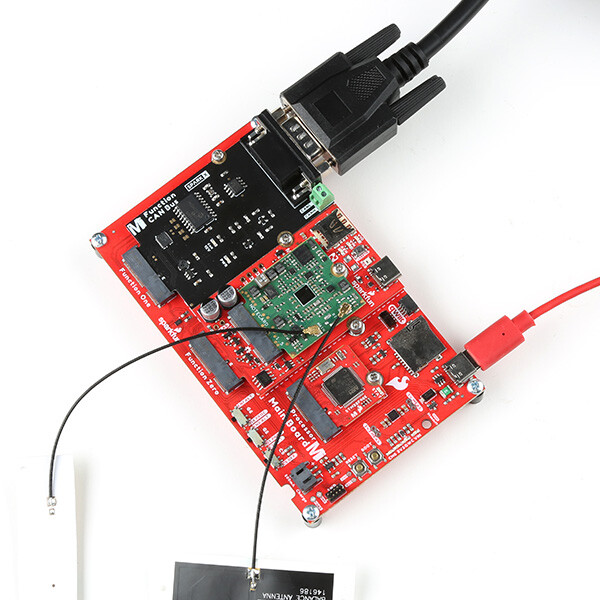

MicroMod er et modulært interfacesystem, der forbinder en mikrocontroller-„processorplade“ med forskellige „træsplader“-perifere enheder. MicroMod-standarden, der bruger M.2-standarden, er designet til at gøre det muligt nemt at udskifte processorer og funktionsplader under drift. a Et specialiseret træplade til dit projekt med den kompatible processor, du har valgt!

MCP2515 Uafhængig CAN-controller

• Implementerer CAN V2.0B med 1 Mbit/s
• Schnelle SPI-schnittstelle (10 MHz)
• MCP2551 Highspeed CAN-Transceiver
• Understøtter drift med 1 Mbit/s
• Op til 112 knuder kan forbindes
• Jumper, wählbarer 120-Ohm-Abschlusswiderstand
• Jumper-auswählbarer CAN-Controller-Umgehungsverbindung für Prozessorkit med integrerede controllere
• Med jumper-udvalg af pin-konfiguration for DB9-stik
• MOSFET forbundet med DB9-bus strømpin til strømdetektion fra værten
