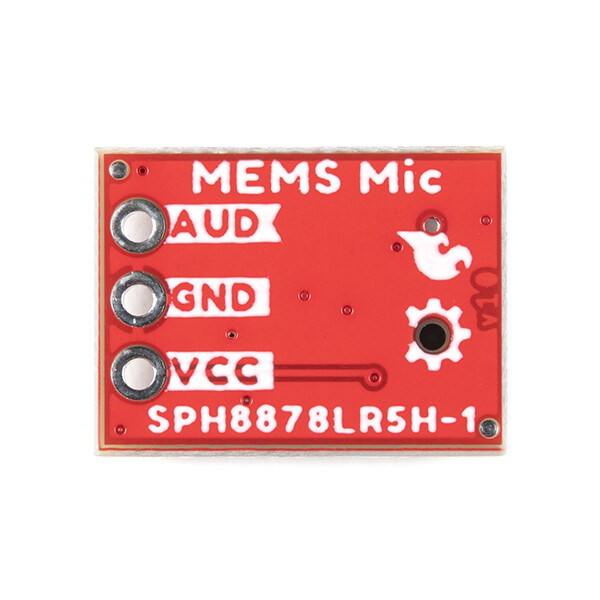

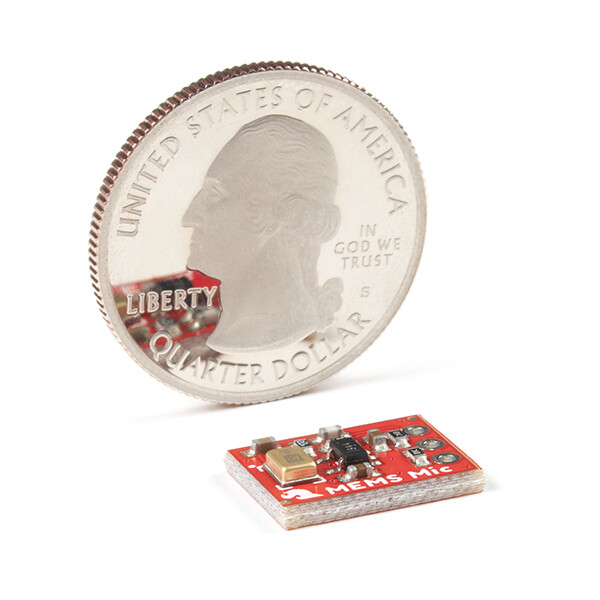

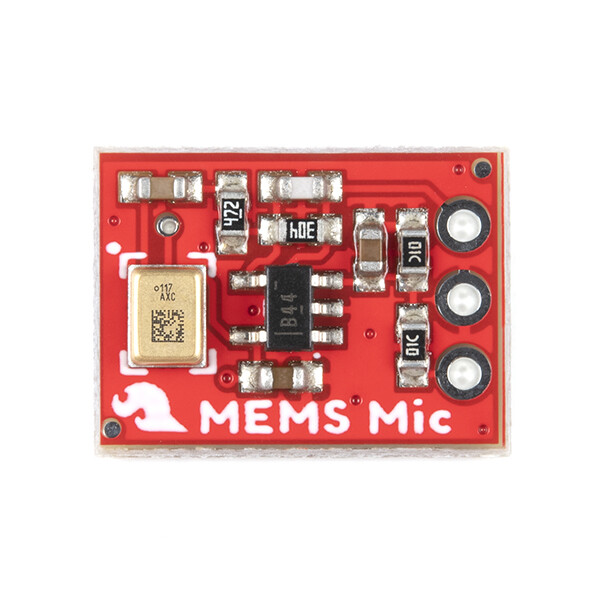

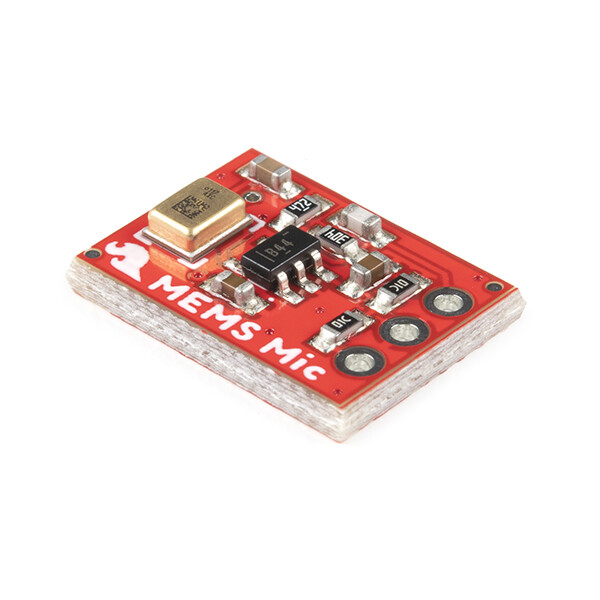

SparkFun Analog MEMS Mikrofon Breakout SPH8878LR5H-1

Der SparkFun analog MEMS-mikrofon-breakout forenkler arbejdet med analog mikrofon SPH8878LR5H-1 von Knowles. Dette kort har en operationsforstærker (opAmp) til at bringe mikrofonens udgang til et brugbart niveau, så du kan tilslutte det direkte til en ADC på en mikrokontroller eller noget som SparkFun Spectrum Shield.

Ud over at forstærke signalet tilfører operationsforstærkeren et spændingsforsyningsniveau på 1/2 VCC. Ved lydkilder som en normal tale, der er placeret nogle meter fra mikrofonen, ligger AUD-udgangssignalet omkring 200 mV peak-to-peak. Bemærk også, at dette flade mikrofon har et tilslutningspunkt i bunden, så mikrofonen kan monteres tæt på overfladen af dit kabinet. Dette mikrofon er omnidirektionelt, hvilket betyder, at det godt opfanger lydkilder fra alle retninger.

Første skridt med forbindelsesvejledningen for analoge MEMS-mikrofoner

Egenskaber:

• Strømforsyning: 2,3–3,6 V
• Gennemsnitlig strømforbrug: 265 µA
• Frekvensområde: 7 Hz – 36 kHz
• Signal-Rådnadsforhold: 66 dBV/Pa
• Sensitivitet: ≈44 dBV/Pa (enkeltendedes modus)
• -3 dB nedbøjning ved 7 Hz / +3 dB fladhed ved 36 kHz
• Akustisk overbelastningspunkt: 134 dB SPL
• OPA344 har en udgangsimpedans på 600Ω
