Pololu Simple Motor Controller 18V 7 for børstede DC-motorer 1373

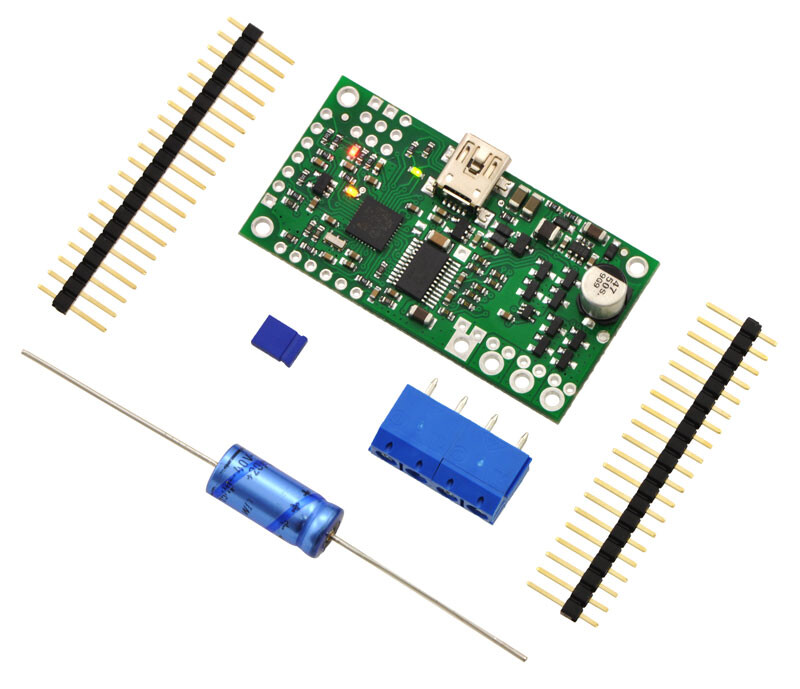

Der Pololu Simple Motor Controller forenklet den grundlæggende kontrol af DC-motorer med børsterVores gratis software Simple Motor Control Center giver mulighed for hurtig konfiguration via USB. Kontroleren understøtter fire interface-tilstande: USB, TTL-seriel, analog spænding og hobby-fjernbetjening (RC). Denne version fungerer med 5,5 til 30 V og er effektiv nok til at fungere uden køler kontinuerligt 7 A (>30 A spids). Leveres med strømkondensator og tilslutninger, men er ikke loddet, så der kan laves brugerdefinerede installationer.

Pololu Simple Motor Controller (eller kort SMC) er als universelle motorstyringer for DC-motorer med børster. Et bredt driftsområde fra op til 5,5–40 V og evnen til at levere flere hundrede watt i et lille format gør disse controllere velegnede til mange motorstyringsapplikationer. Med en række understøttede interfaces – USB til direkte tilslutning til en computer, TTL-seriel til brug med embedded systemer, RC-hobby servo impulser til brug som en RC-styret elektronisk hastighedskontrol (ESC) og analoge spændinger til brug med et potentiometer eller et analogt joystick – og et stort udvalg af konfigurerbare indstillinger, gør disse motorcontrollere det muligt at styre DC-motorer med børster i en række forskellige projekter. Selvom denne motorcontroller har mange flere funktioner end konkurrenter, forenkler et gratis konfigurationsprogram (til Windows og Linux) opsætningen af ​​enheden og giver mulighed for systeminterne tests og overvågning af controlleren via USB.

Vigtigste funktioner

• Enkel bi-direktional styring af en DC-børstet motor.
• Driftsspændingsområde fra 5,5 V til 30 V (18v7, 18v15 og 18v25) eller 40 V (24v12 og 24v23).
• Maximalt kontinuerligt strømudlad fra 7 A til 25 A, afhængigt af controllermodel, uden køleplade.

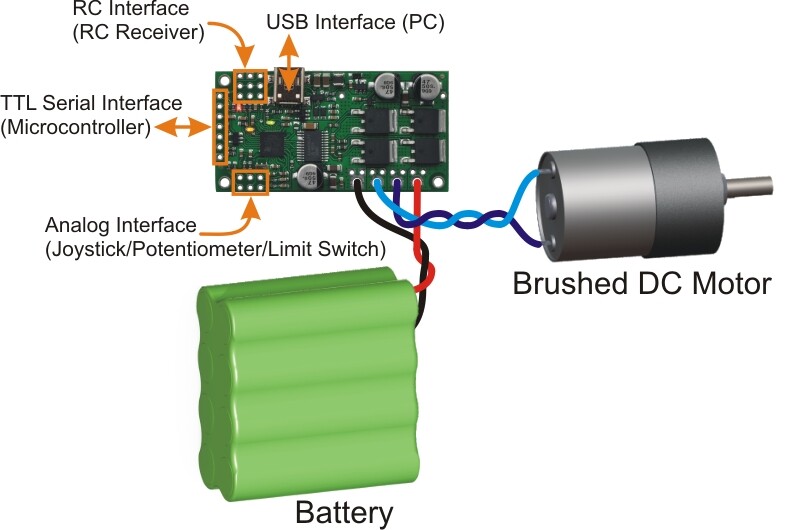

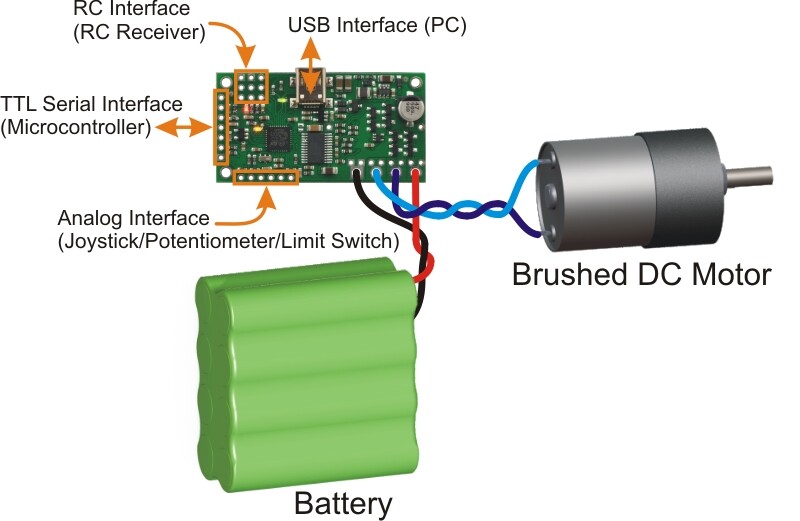

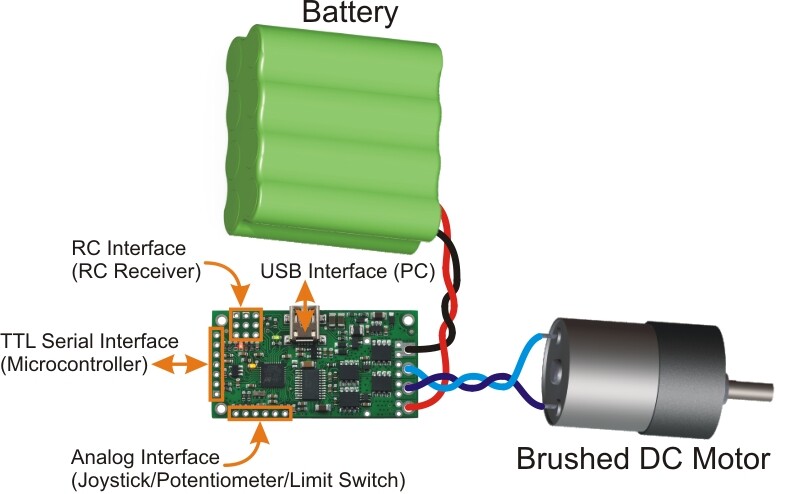

• Fire kommunikations- eller styringsmuligheder:
  1. USB-interface til direkte tilslutning til en computer.
  2. Seriel interface på logisk niveau (TTL) for direkte tilslutning til mikrocontrollere eller andre embedded controllere.
  3. Impulssignal til hobby-fjernstyring (RC). Bredt interface til direkte tilslutning til en RC-modtager eller RC-servokontrol.
  4. Analoge spændingsinterface med 0–3,3 V for direkte tilslutning til potentiometer og analoge joysticks.
• Simpel konfiguration og kalibrering via USB med gratis konfigurationsprogram til Windows.

Mål

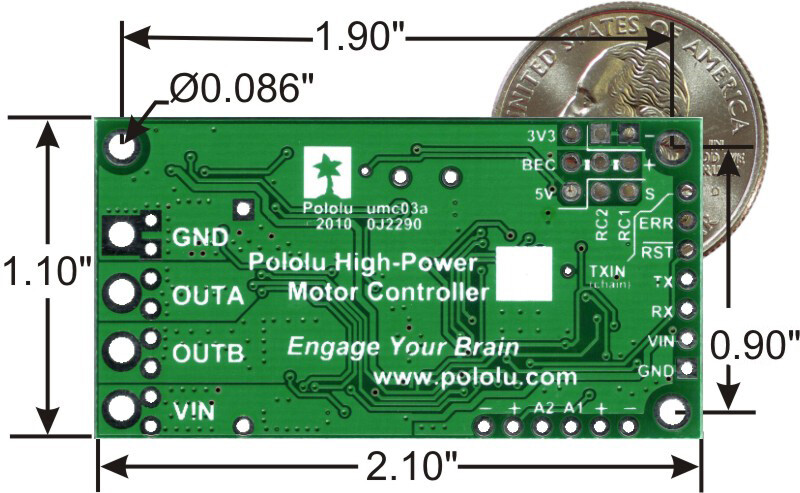

• Størrelse: 2,1″ x 1,1″ x 0,4″
• Vægt: 7 g. Uden medfølgende hardware.

Generelle specifikationer

• Motorporte: 1
• Styringsgrenade:
  • USB
  • ikke inverteret TTL seriel
  • RC-servopulser
  • analogt spænding. Erkender automatisk baudrater mellem 1200 og 500.000 bps eller kan indstilles til enhver fast baudrate i dette område.
• Minimumsdriftstemperatur: 5,5 V
• Maksimal driftsspænding: 30 V
• Kontinuert strømstyrke pr. kanal: 7 A. Typiske resultater ved stuetemperatur uden kølelegeme.
• Maksimal PWM-frekvens: 21,77 kHz
• Maksimal logisk spænding: 3,3 V. Alle digitale indgange er 5 V-tolerante.
• Polaritetsbeskyttelse?: Ja
• Delsett?
