Pololu Simple High-Power Motor Controller 24V12 (Fuldstændigt samlet) 1378

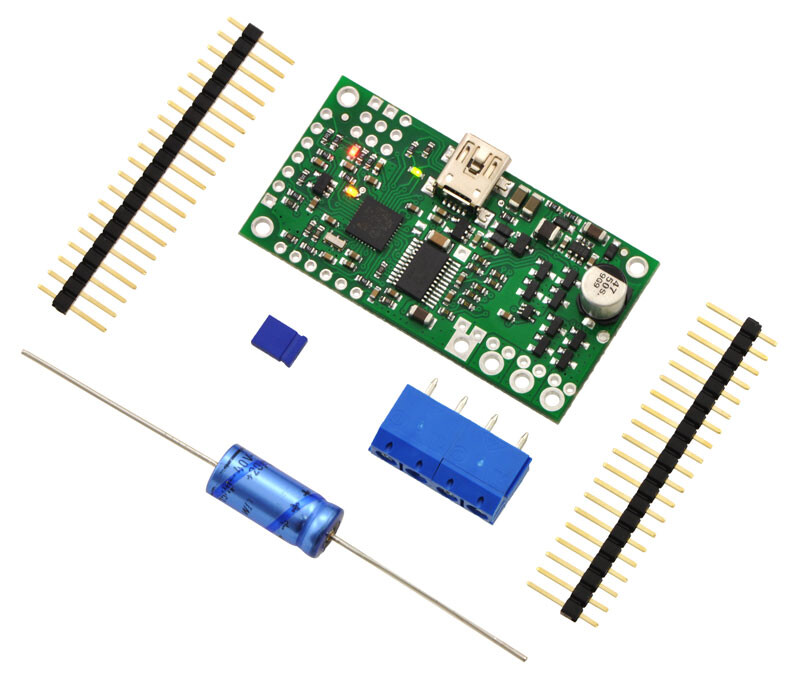

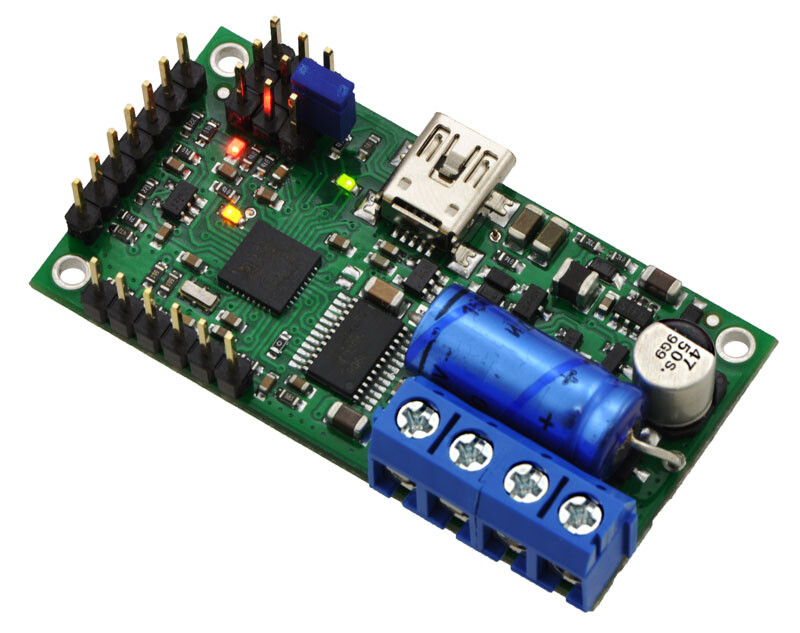

Der Pololu Simple High-Power Motor Controller forenklet grundlæggende styring af børstede DC-motorer. Vores gratis software Simple Motor Control Center muliggør hurtig konfiguration via USB. Kontroleren understøtter fire interface-tilstande: USB, TTL-seriel, analog spænding og hobby-trådløs styring (RC). Denne version fungerer med 5,5 til 40 V og er effektiv nok til at fungere uden køler kontinuerligt 12 A Leveres med strømkondensatoren og de som vist monterede stik.

Pololu Simple Motor Controller (eller kort SMC) er als universelle motorstyringer for børstede DC-motorer. Et bredt driftsområde fra op til 5,5–40 V og evnen til at levere flere hundrede watt i et lille format gør disse controllere velegnede til mange motorstyringsapplikationer. Med en række understøttede interfaces – USB til direkte tilslutning til en computer, TTL-seriel til brug med embedded systemer, RC-hobby servo impulser til brug som RC-styret elektronisk hastighedskontrol (ESC) og analoge spændinger til brug med et potentiometer eller et analogt joystick – samt en stor række konfigurerbare indstillinger, gør disse motorcontrollere det muligt at styre grundlæggende børstede DC-motorer i en lang række projekter. Selvom denne motorcontroller har mange flere funktioner end konkurrenters produkter, forenkler et gratis konfigurationsprogram (til Windows og Linux) opsætningen af ​​enheden og giver mulighed for systeminterne tests og overvågning af controlleren via USB.

Vigtigste funktioner

• Enkel bi-direktional styring af en DC-børstet motor.
• Driftsspændingsområde fra 5,5 V til 30 V (18v7, 18v15 og 18v25) eller 40 V (24v12 og 24v23).
• Maximalt kontinuerligt strømudlad fra 7 A til 25 A, afhængigt af controllermodel, uden køleplade.

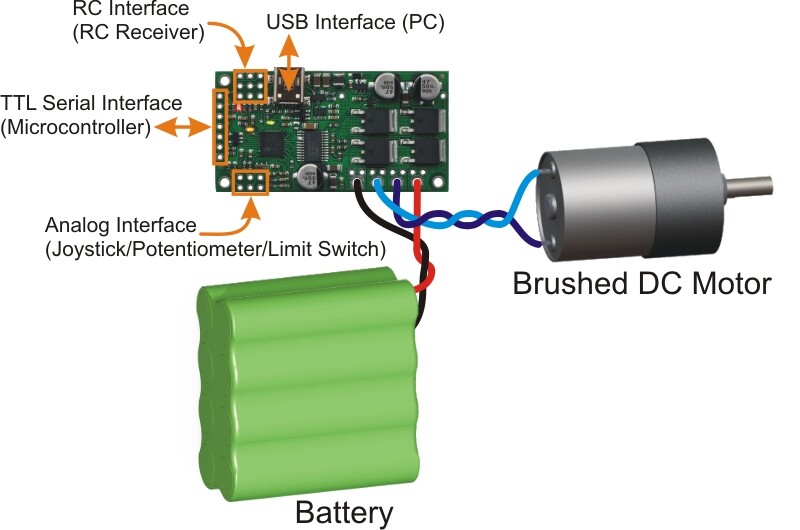

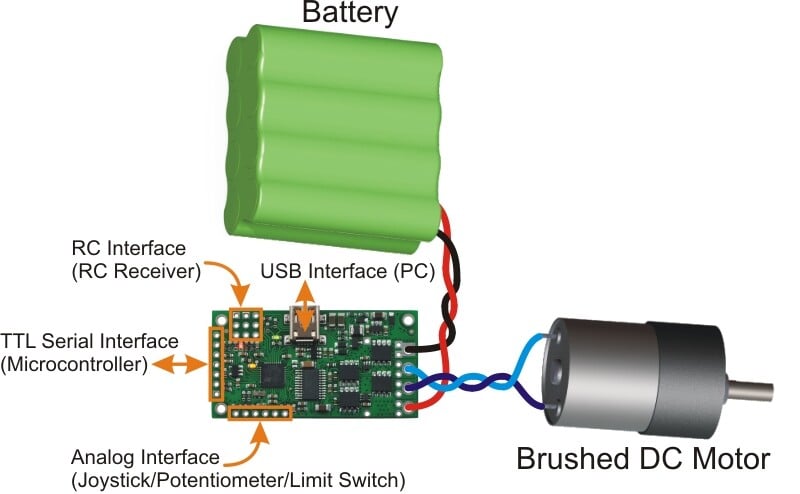

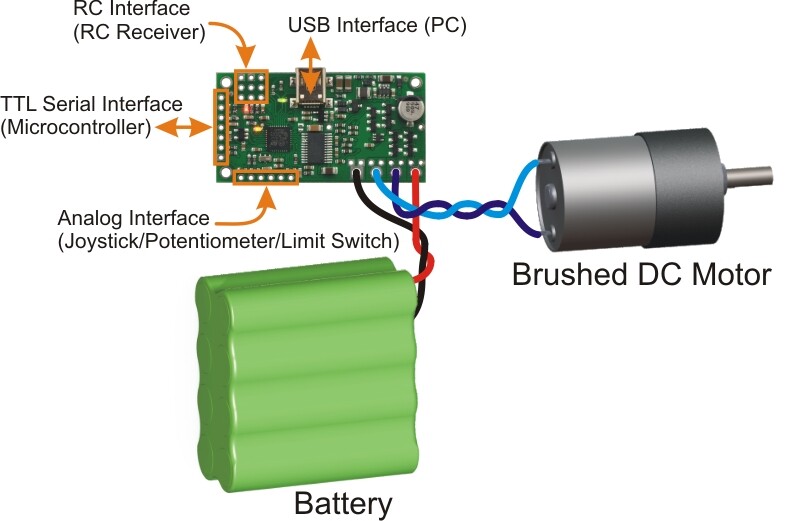

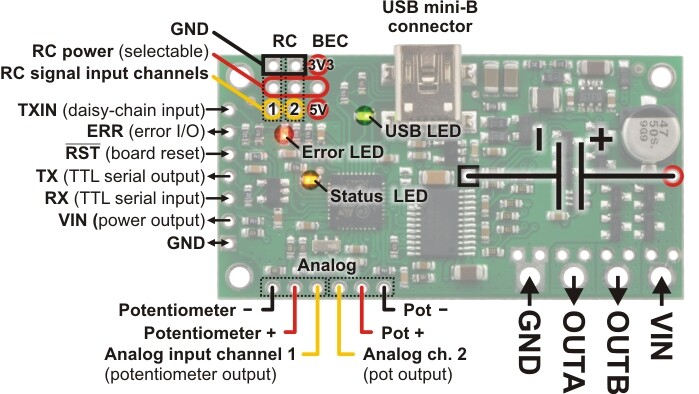

• Fire kommunikations- eller styringsmuligheder:
  1. USB-interface til direkte tilslutning til en computer.
  2. Seriel interface på logisk niveau (TTL) for direkte tilslutning til mikrocontrollere eller andre embedded controllere.
  3. Hobbyradio Control (RC) Pulsbreddeinterface til direkte tilslutning til en RC-modtager eller RC-servokontrol.
  4. Analoge spændingsinterface med 0–3,3 V for direkte tilslutning til potentiometer og analoge joysticks.
• Simpel konfiguration og kalibrering via USB med gratis konfigurationsprogram til Windows.

Mål

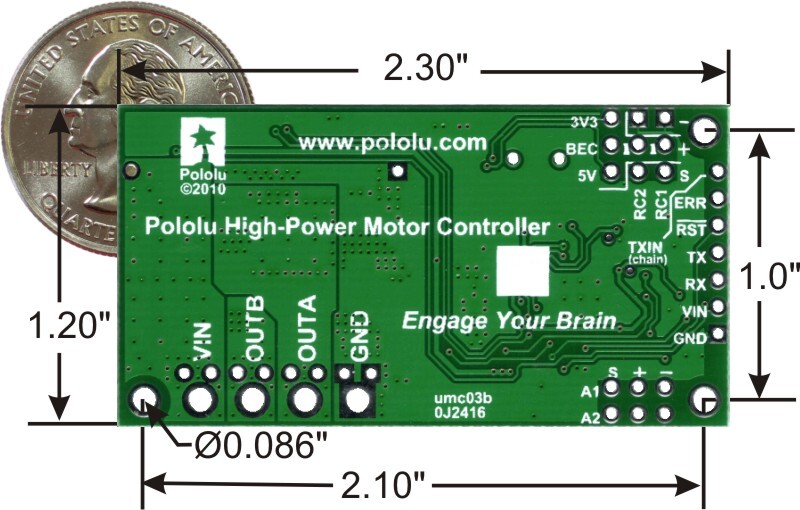

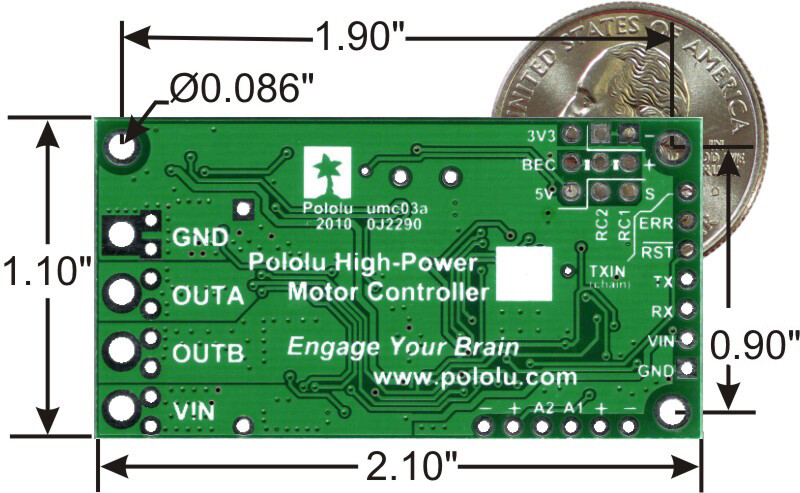

• Størrelse: 2,1″ x 1,1″ x 0,5″
• Vægt: 14 g

Generelle specifikationer

• Motorporte: 1
• Styringsgrenade:
  • USB
  • ikke inverteret TTL seriel
  • RC-servopulser
  • analogt spænding. Erkender automatisk baudrater mellem 1200 og 500.000 bps eller kan indstilles til enhver fast baudrate i dette område.
• Minimumsdriftstemperatur: 5,5 V
• Maksimal driftsspænding: 40 V
• Kontinuerlig strøm pr. kanal: 12 A. Typiske resultater ved stuetemperatur uden kølelegeme.
• Maksimal PWM-frekvens: 21,77 kHz
• Maksimal logisk spænding: 3,3 V. Alle digitale indgange er 5 V-tolerante.
• Polaritetsbeskyttelse?: Ja
• Del-sæt?: N

Downloads

• Bedienungsanleitung
