Pololu G2 High-Power Motor Driver 18V 25A 2994

Oversigt

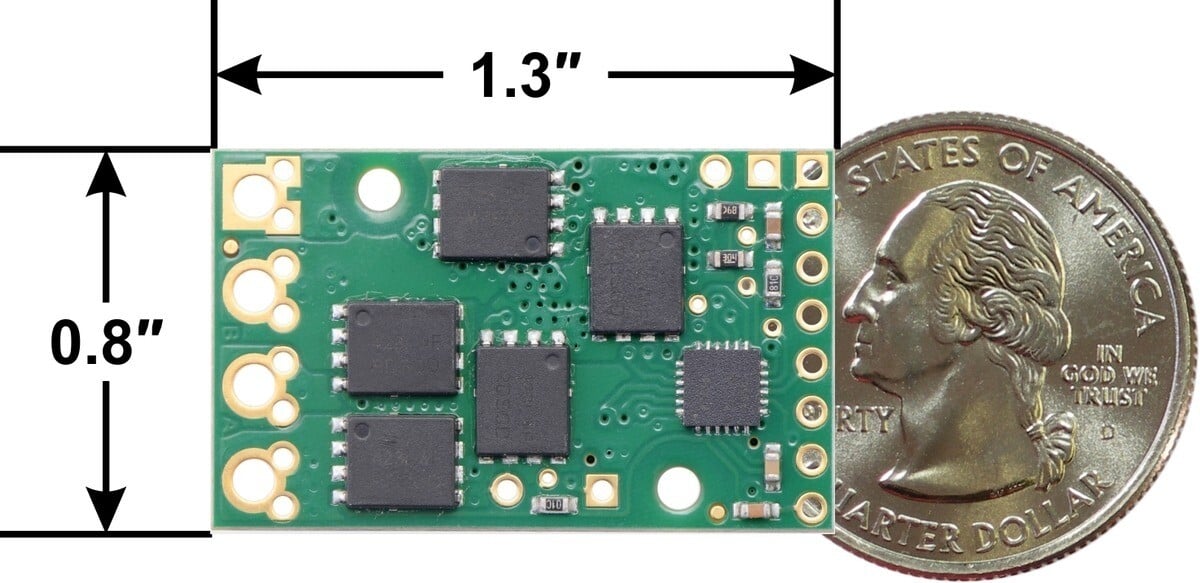

Denne diskrete MOSFET H-bro motorstyring muliggør den bidirektionelle styring af en kraftfuld DC børstemotor. Den lille 1,3″ × 0,8″ Board understøtter et bredt spændingsområde fra 6,5 V til 30 V og er effektiv nok til at levere kontinuerlige 25 A uden køleplade. Yderligere tekniske data for denne driver af anden generation (G2) omfatter polaritetsbeskyttelse samt grundlæggende strømmåling og strømbegrænsningsfunktion.

Specifikationer

• Driftsspænding: 6,5 V til 30 V (absolut maksimalt)
• Kontinuerlig strøm: 25 A
• Kompatible med 1,8 V, 3,3 V og 5 V logik
• PWM-drift op til 100 kHz
• Strømforsyningsudgang proportional med motorens strøm (ca. 10 mV/A; kun aktiv, når H-broen er i brug)

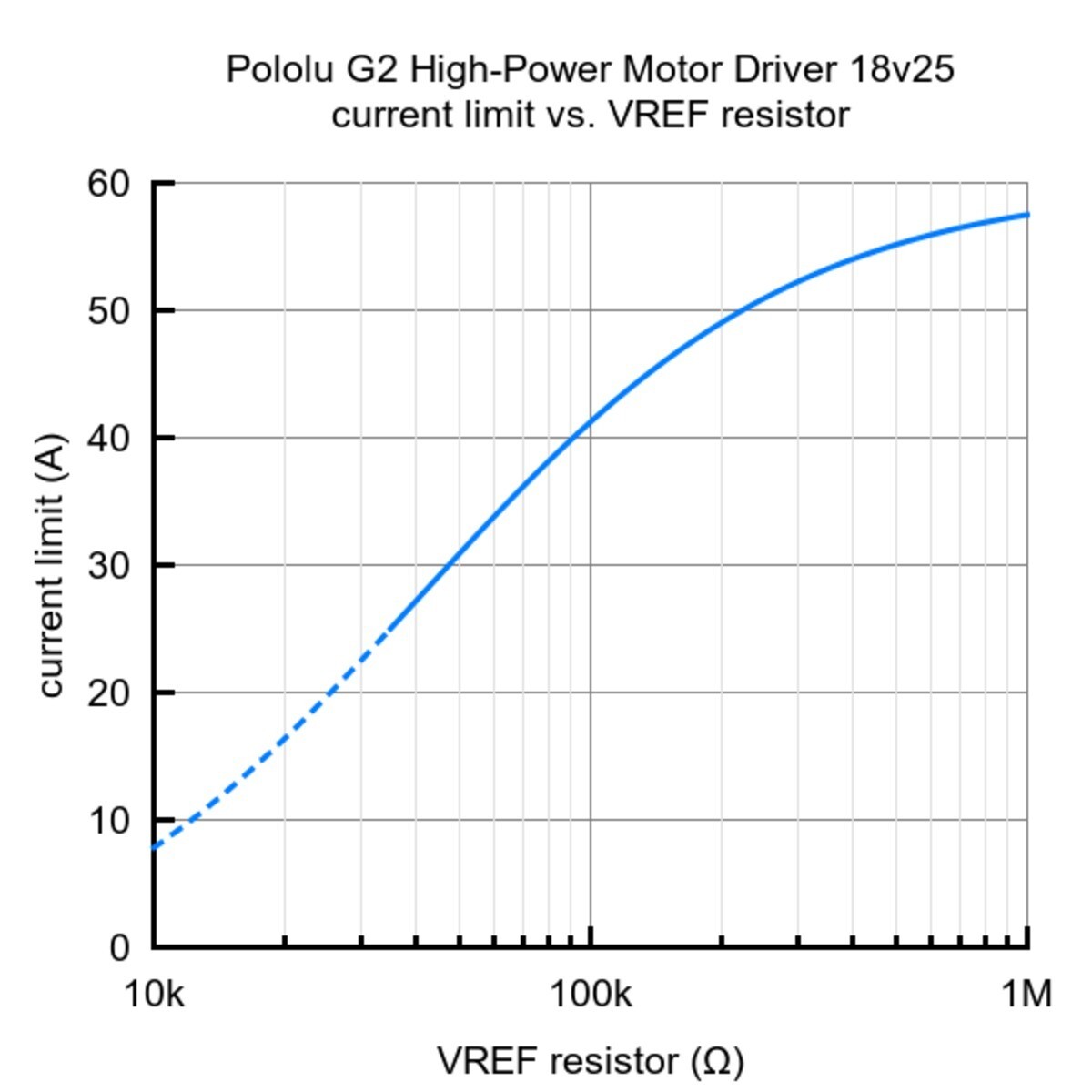

• Aktiv strømbegrænsning (Chopping) med standardgrænse på 60 A (kan justeres lavere).
• Polaritetsbeskyttelse
• Nedspændingsafbrydelse
• Kortslutningsbeskyttelse
• Kortslutningsbeskyttelse

Indhold

1x Pololu G2 High-Power Motor Driver 18V 25

Downloads

• Bedienungsanleitung
