Pololu Dual G2 High-Power Motor Driver 24V14 Shield til Arduino 2516

Dette shield gør det nemmere at styre to kraftfulde DC-motor med dit Arduino eller et printplade kompatibel med Arduino. Deres to separate H-bro MOSFET’er understøtter et bredt driftsområde af 6,5 V til 40 V og er effektive nok til at fungere kontinuerligt 14 A Uden køleplade leveret. Driverne tilbyder grundlæggende strømforsynings- og strømbegrænsningsfunktioner og accepterer ultralyd-PWM-frekvenser for en mere støjsvag drift. Arduino-pin-tilordningerne kan alle tilpasses, hvis standardindstillingerne ikke er praktiske, og motortriggerledningerne er brudt ud langs venstre side af skærmen for at muliggøre generel brug uden Arduino.

• Driftsspænding: 6,5 V til 40 V (absolut maksimum; ikke beregnet til brug med 36 V batterier)
• Maksimal strøm: 14 A kontinuerligt drift
• Strømmåling som er proportional med motorens strøm (ca. 20 mV/A; kun aktiv, mens H-broen er aktiveret)
• Aktiv strømbegrænsning (klipping) med en omtrentlig standardgrænse på 40 A (kan justeres til lavere værdier).

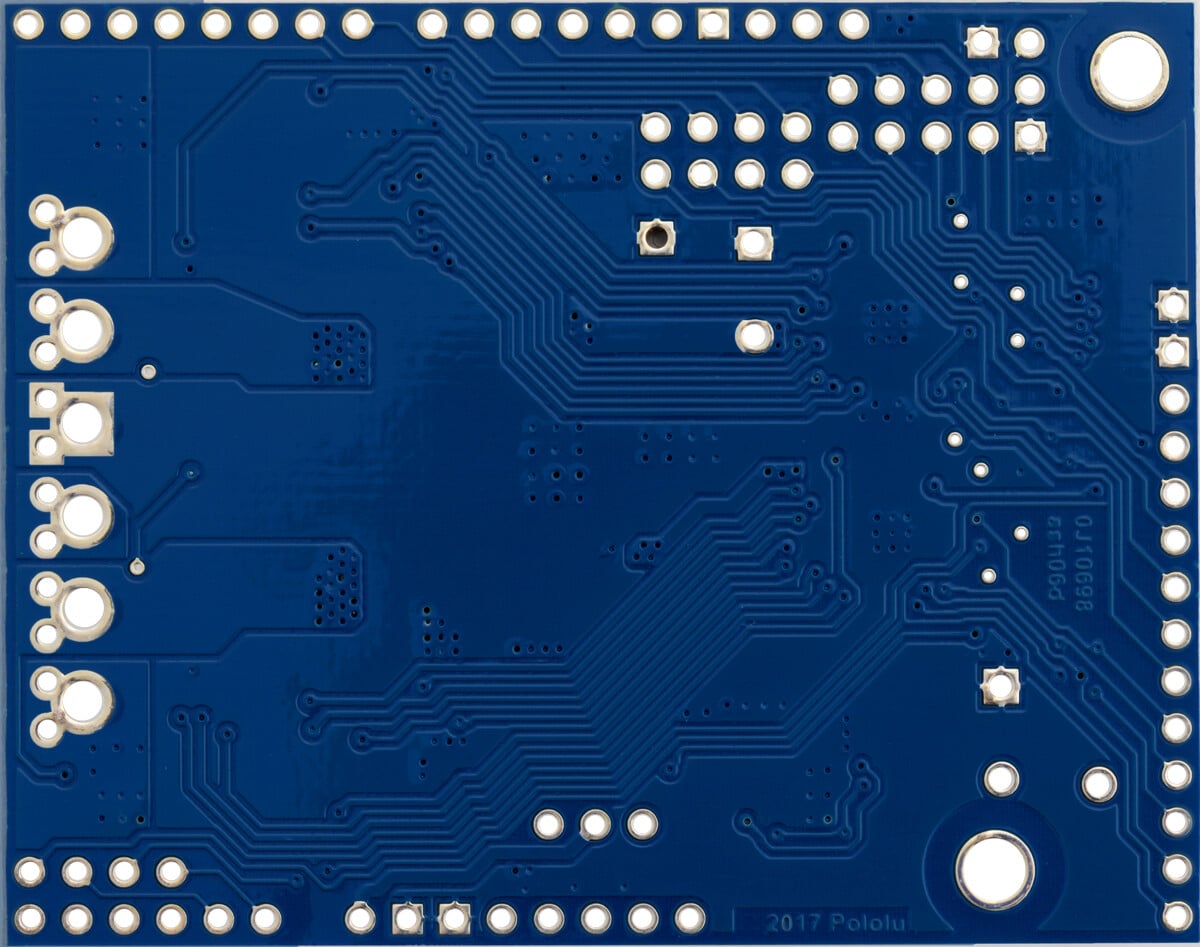

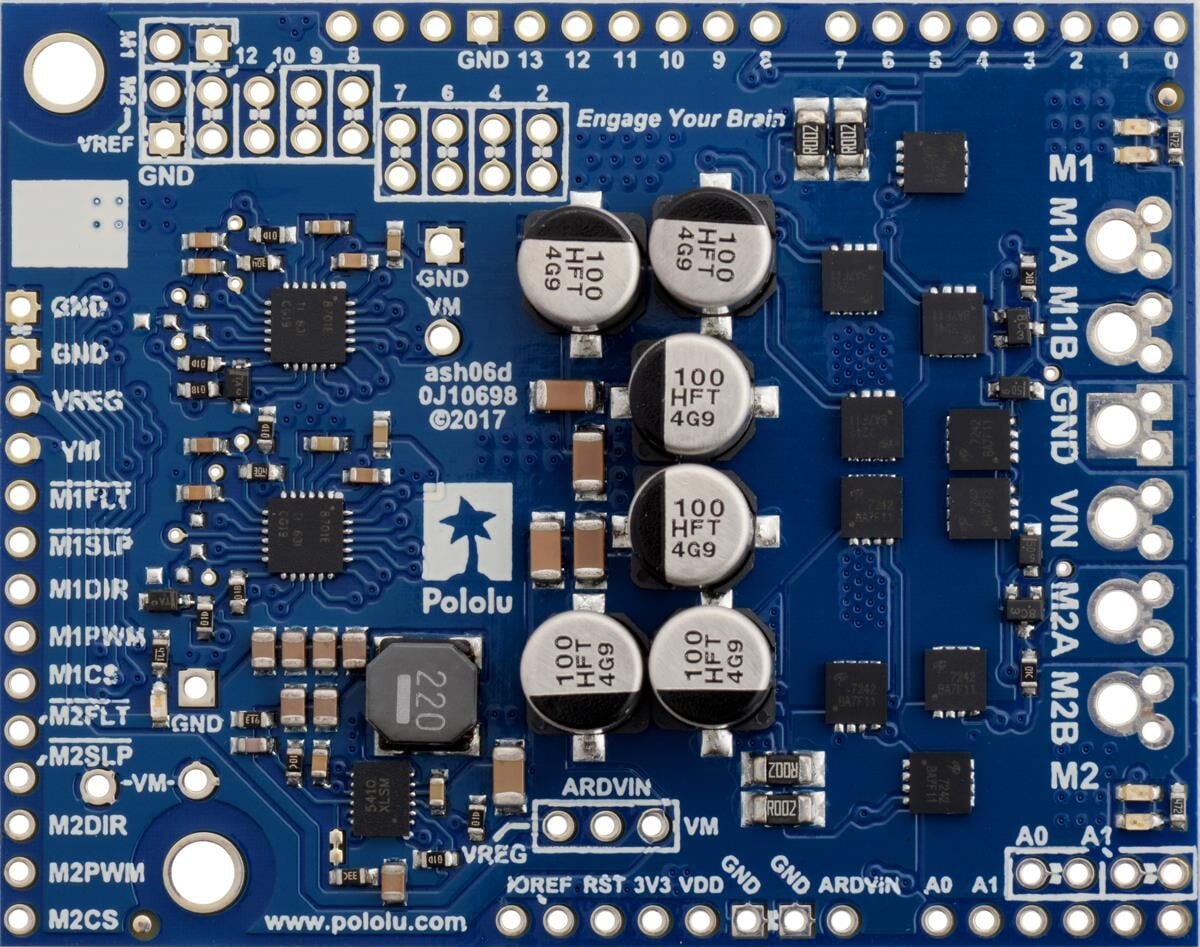

Denne version, det 24V14 Motorstyringsskærm, kan adskilles fra de andre versioner på grund af blå Printplade og tal 100 adskille de store sølv-elektrolyt kondensatorer øverst.

Mål (uden medfølgende hardware).

• Størrelse: 2,56″ × 2,02″ × 0,38″
• Vægt: 18 g

Generelle specifikationer

• Motorporte: 2
• Minimum driftsspænding: 6,5 V
• Maksimal driftsspænding: 40 V. Absolut maksimum; Højere spændinger kan permanent beskadige motortreiberen. Den anbefalede højestværdi ligger ved cirka 34 V, hvilket giver en sikkerhedsmargen for spændingsvariation på strømforsyningsledningen.
• Kontinuert strømstyrke pr. kanal: 14 A. Typiske resultater ved stuetemperatur, hvor begge kanaler kører med en arbejdsfrekvens på 90 %.
• Strømmåling: 0,020 V/A
• Maksimal PWM-frekvens: 100 kHz
• Minimum logikspænding: 1,8 V
• Maksimal logisk spænding: 5,5 V
• Polaritetsbeskyttelse?: Ja

Downloads

• User’s GuideAnleitung
• GitHubAnleitung
• Diemension

Yderligere information
