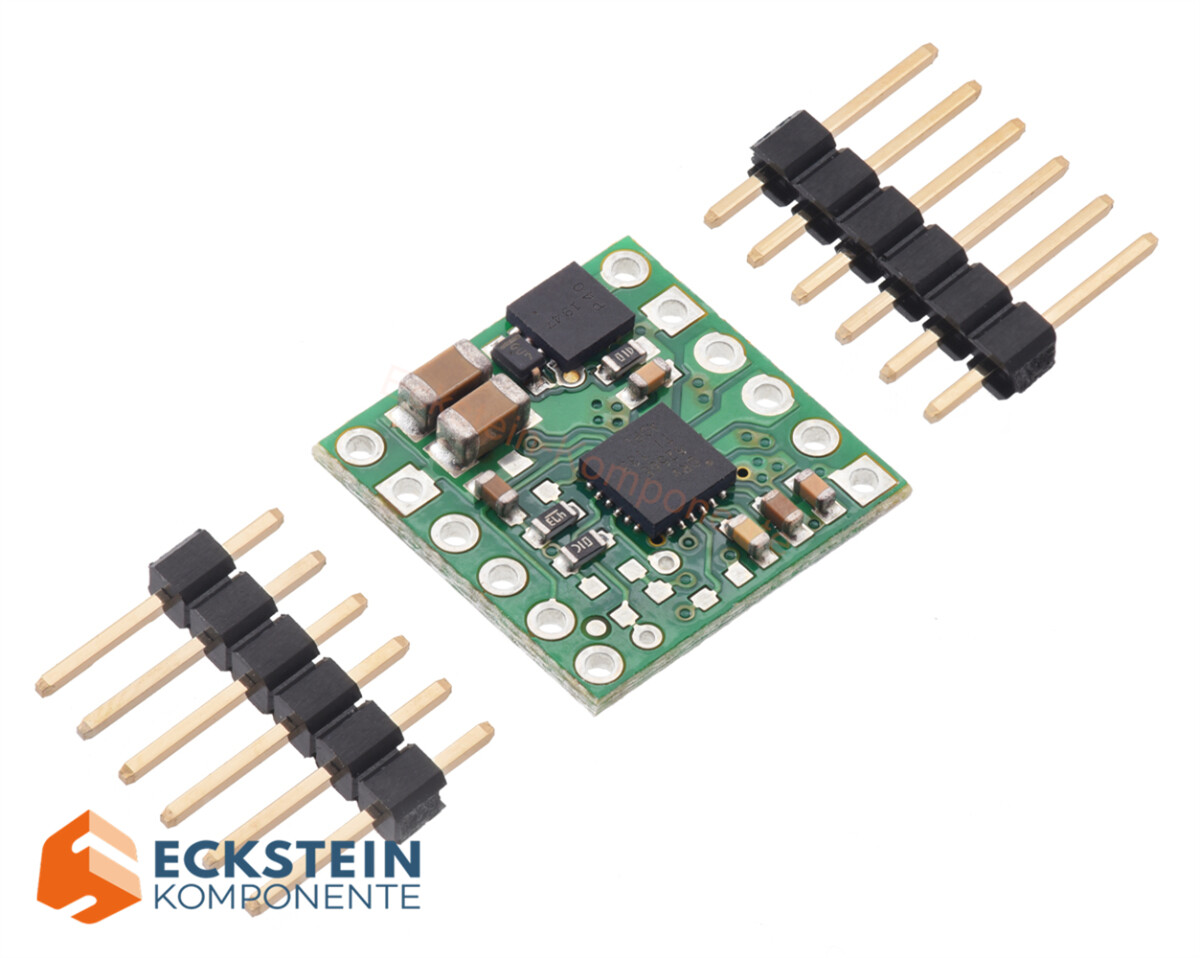

Pololu DRV8256E Enkel børstemotor driver carrier 4038

DRV8256E Fra Texas Instruments er en meget lille H-Bro-Motorstyring IC, der zum bidirektionelle styring af et enkelt børstet DC-motor Kan bruges med en spænding fra 4,5 V til 48 V. Den kan levere op til ca. 1,9 A kontinuerligt og tolererer strøjstød på op til 6,4 A i nogle få sekunder, hvilket gør den til et godt valg til små motorer, der drives med et bredt spændingsområde. Da dette kort er en bærer for DRV8256E, anbefaler vi at læse databladet for DRV8256 grundigt. Kortene er udstyret med alle SMD-komponenter, inklusive DRV8256E.

Dette DRV8256E Verwendet en Phase/Enable-Schnittstelle, der eine bidirektionel styring med kun ét PWM-signal muliggør, men er begrænset til Drive/Coast-drift. Den meget lignende DRV8256P har i stedet en IN / IN-interface, der kræver to PWM-signaler for en fuldt bidirektional styring, men den giver mulighed for både Drive- og Bremsdrift (der normalt tilbyder et mere lineært forhold mellem PWM-duty cycle og motordrejning). Vi sælger også en anden version af dette printplade med DRV8256P; de to versioner kan adskilles ved hjælp af markeringerne på driverchippet.

• Tænd en enkelt børstemotor med DC-drift
• Motorspænding: 4,5 V til 48 V
• Unterstütter Logikspannung von 1,8 V bis 5 V (max. 5,5 V)
• Strømstyrke: 1,9 A kontinuerligt (6,4 A spids)

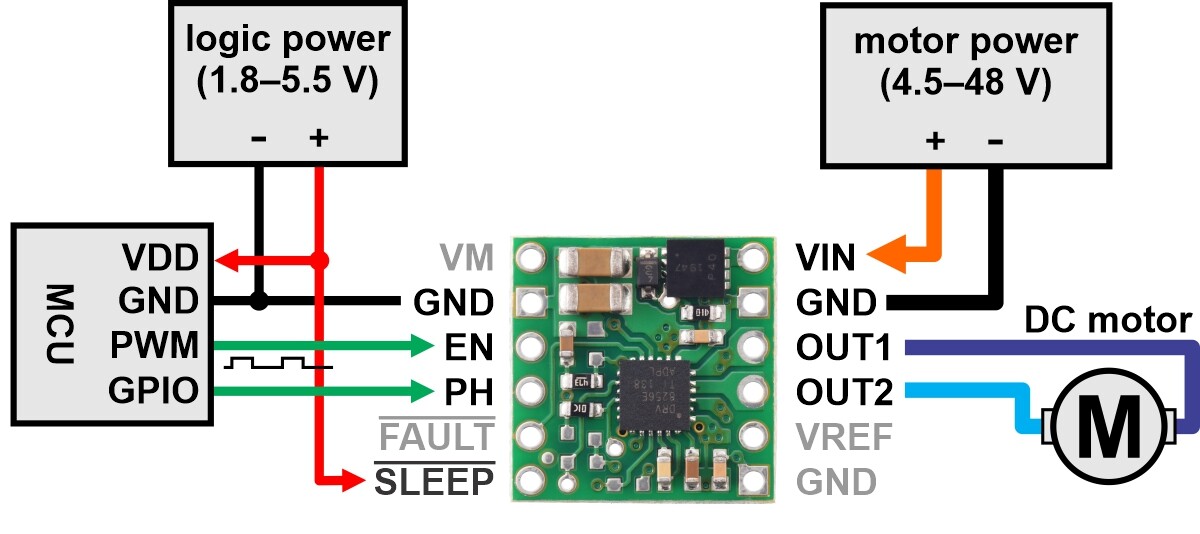

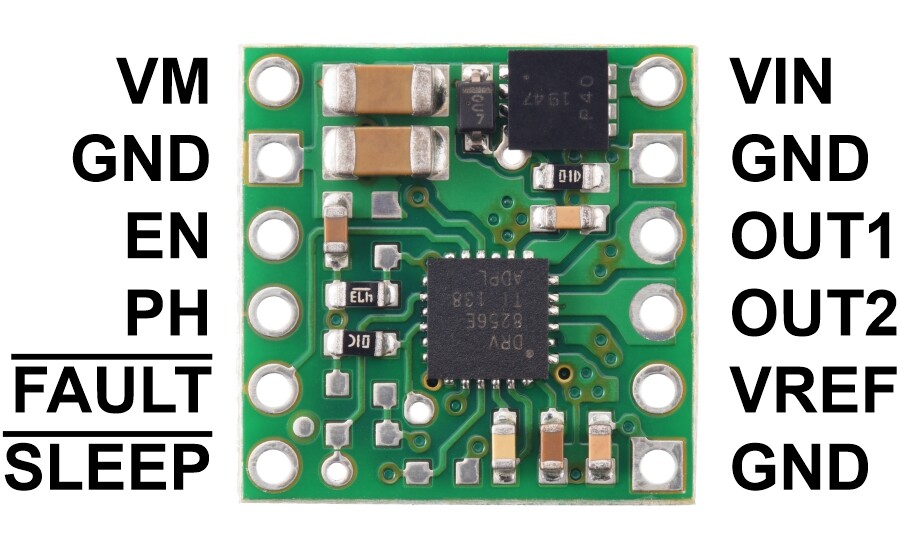

• Simple-interface kræver kun to E/A-ledninger (en for retning og en for hastighed)
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm og overtemperatur

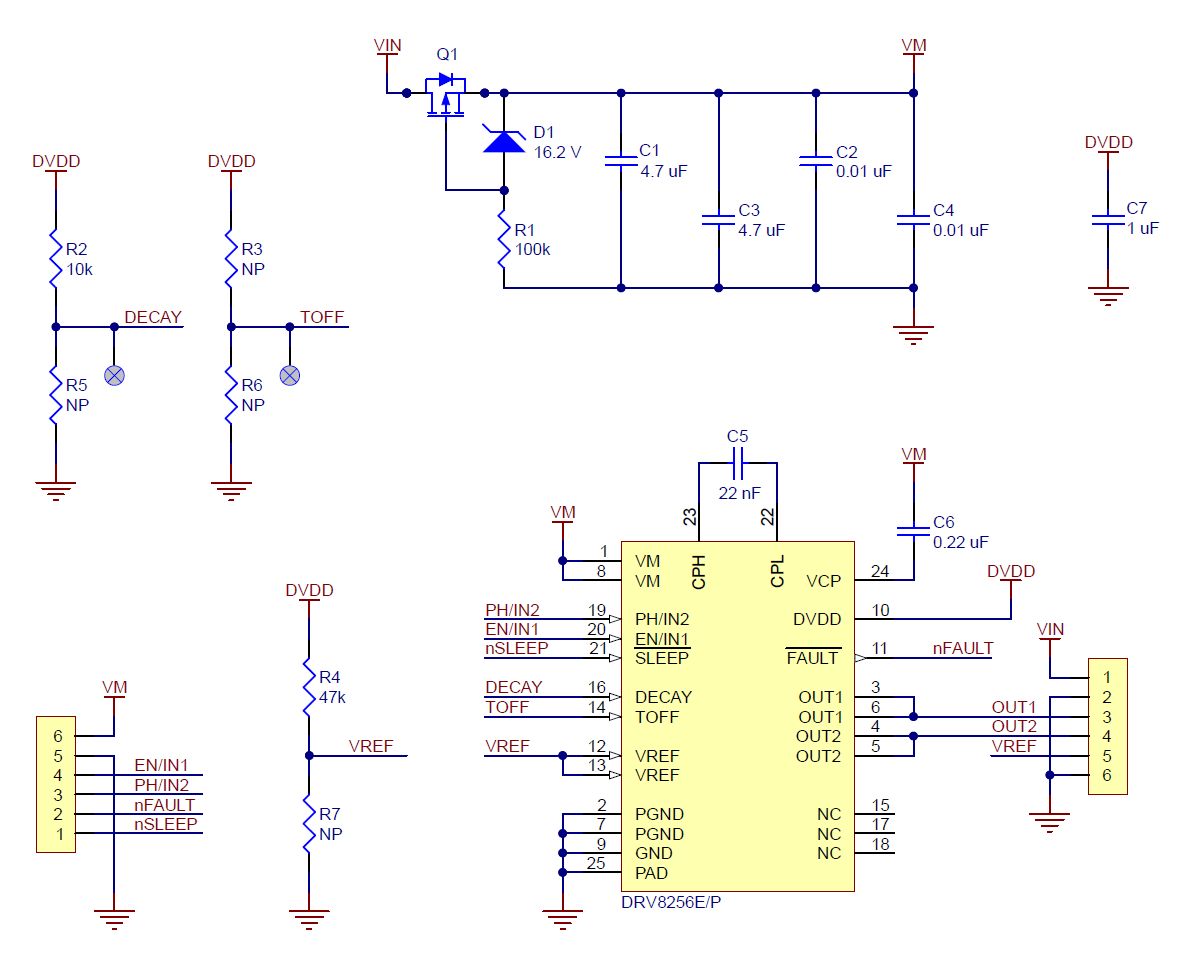

• Carrier-Platinen tilbyder en tilbagevendende beskyttelse på op til 40 V

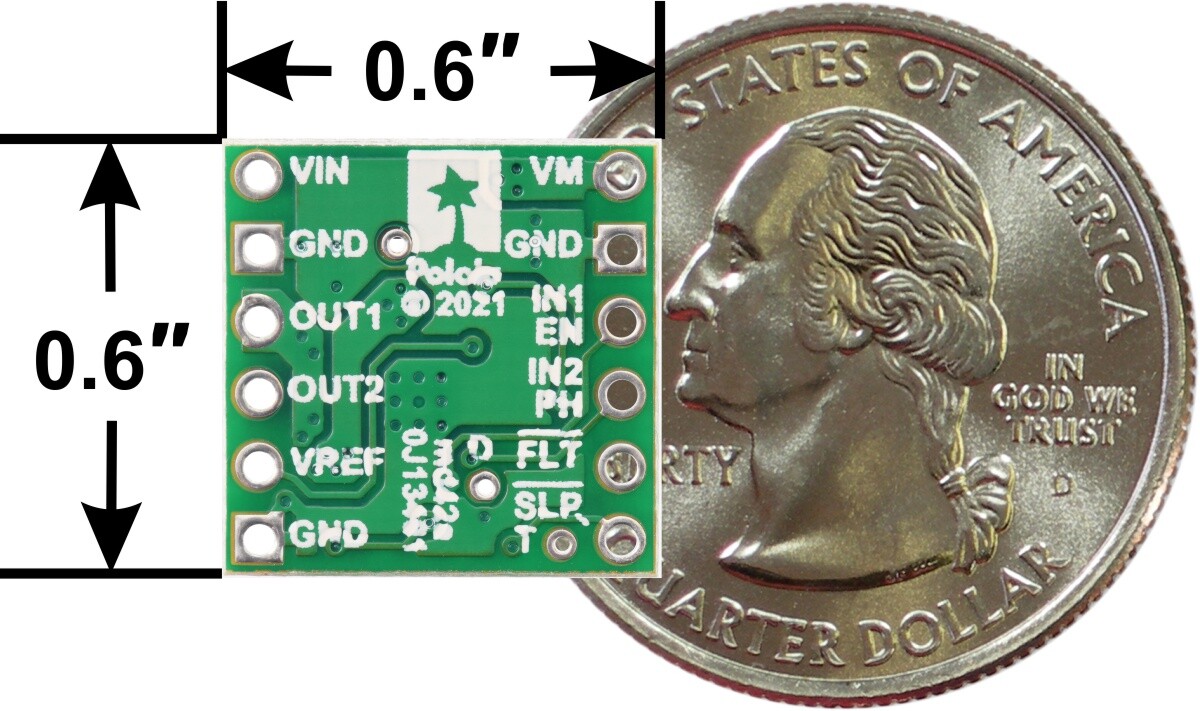

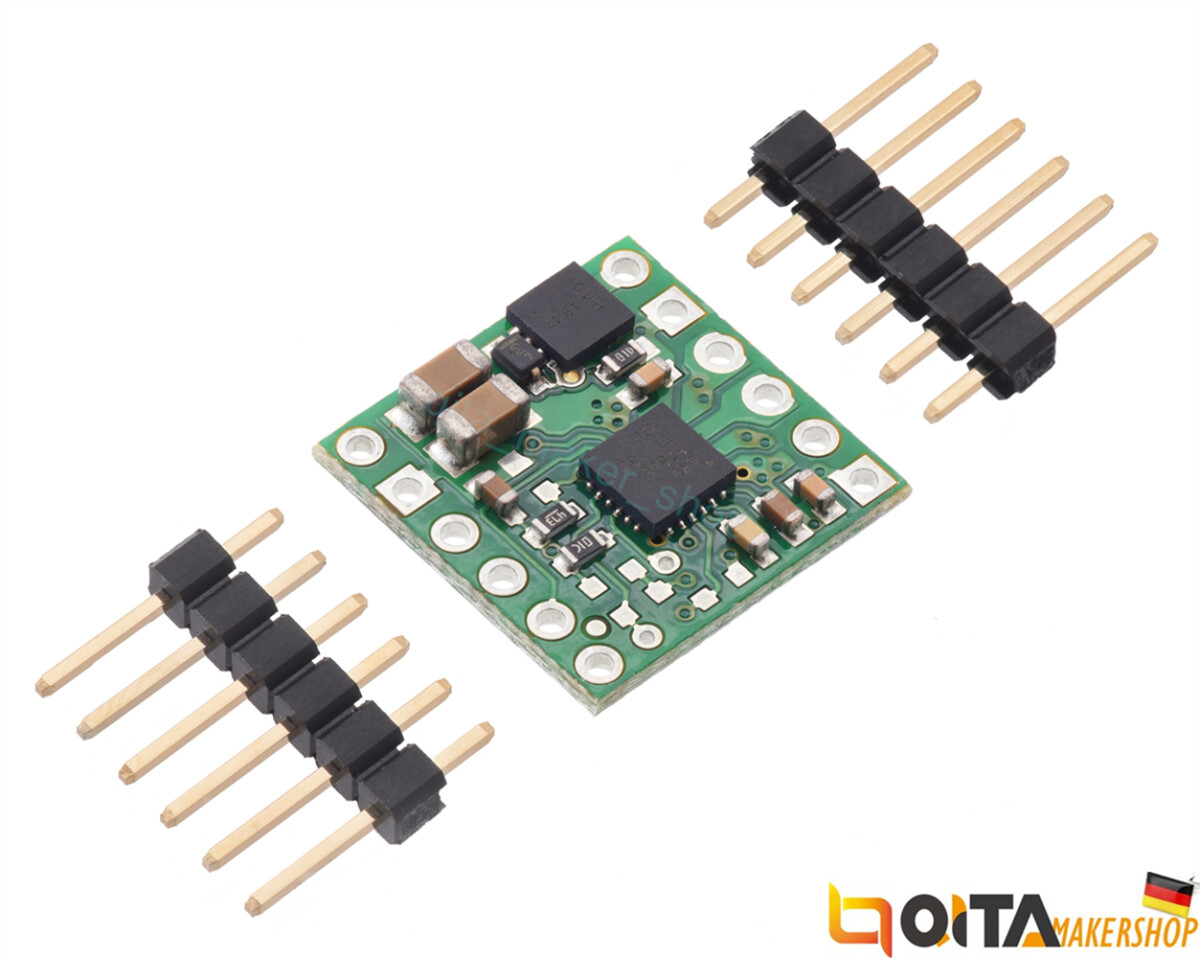

• Kompakte størrelse: 15 x 15 mm
• Vægt: 0,6 g, uden medfølgende hardware.

Generelle specifikationer

• Motorcontroller: DRV8256E
• Motorporte: 1
• Minimum driftsspænding: 4,5 V
• Maksimal driftsspænding: 48 V, ikke anbefalet til brug med 48V batterier.
• Kontinuerlig udgangsstrøm pr. kanal: 1,9 A
• Maksimalt udgangsstrøm pr. kanal: 6,4 A
• Maksimal PWM-frekvens: 100 kHz
• Minimum logikspænding: 1,8 V
• Maksimal logisk spænding: 5,5 V
• Ingangsspændingsbeskyttelse?: Ja, Inverteringsbeskyttelse fungerer kun op til 40 V.
• Header-pins loddet?
• PCB-udviklingskoder: md42a
• Andre PCB-markeringer: 0J13491

Yderligere information
