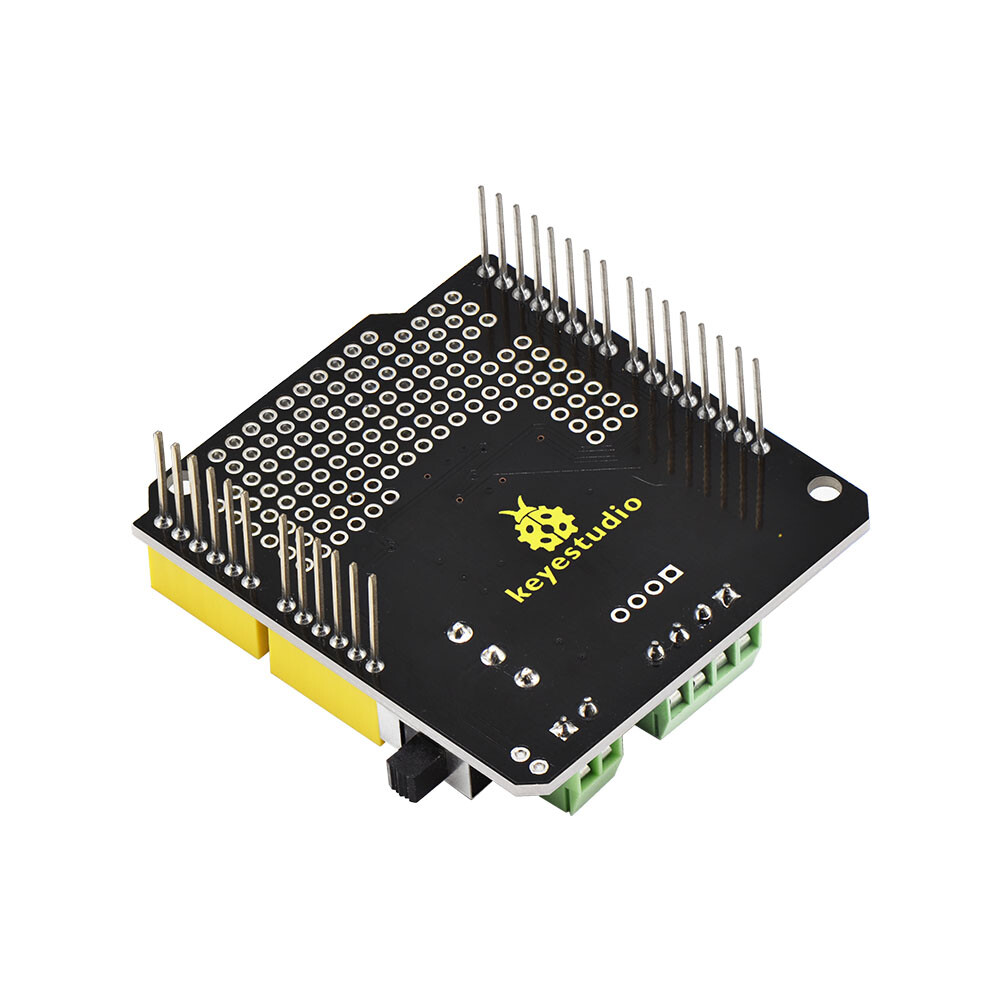

Keyestudio L298P DC Motordriver-skærm til Arduino UNO R3 med strømafbryder

Hvis du selv bygger din robot, er det nødvendigt at have Motorcontroller-Brug af en printplade til at DC-motor skal aktiveres, men nogle gange skal I bruge motorstyrepladen sammen med UNO forbinde ved at bruge mange jumper-ledninger, hvilket er ret besværligt.

Nu har vi lanceret dette Keyestudio-motor-skjold med L298P som hovedkomponent.

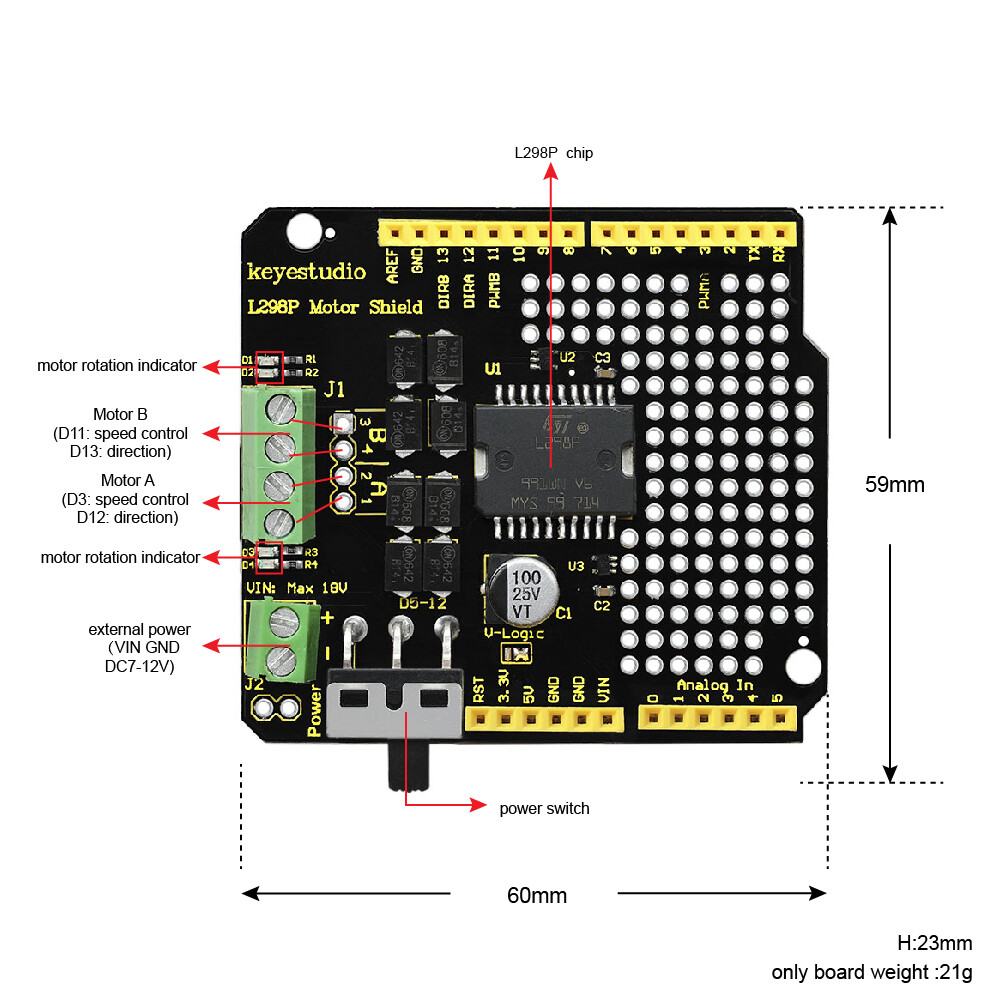

Bemærk venligst, at forbindelserne til motorens hastighed og retning er blevet etableret. D3 bruges til styring af motorens hastighed A, og D12 bruges til styring af motorens retning A. D11 bruges til styring af motorens hastighed B, og D13 bruges til styring af motorens retning.

Vær opmærksom på følgende:

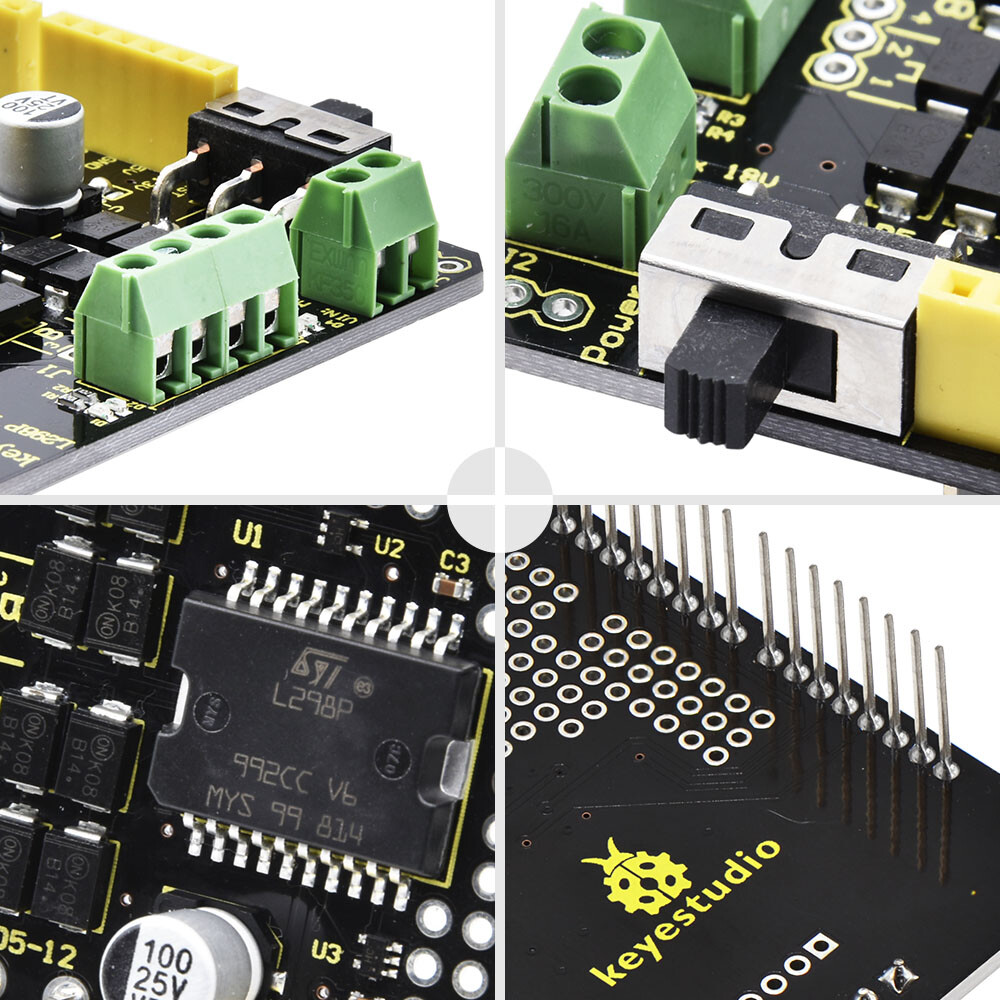

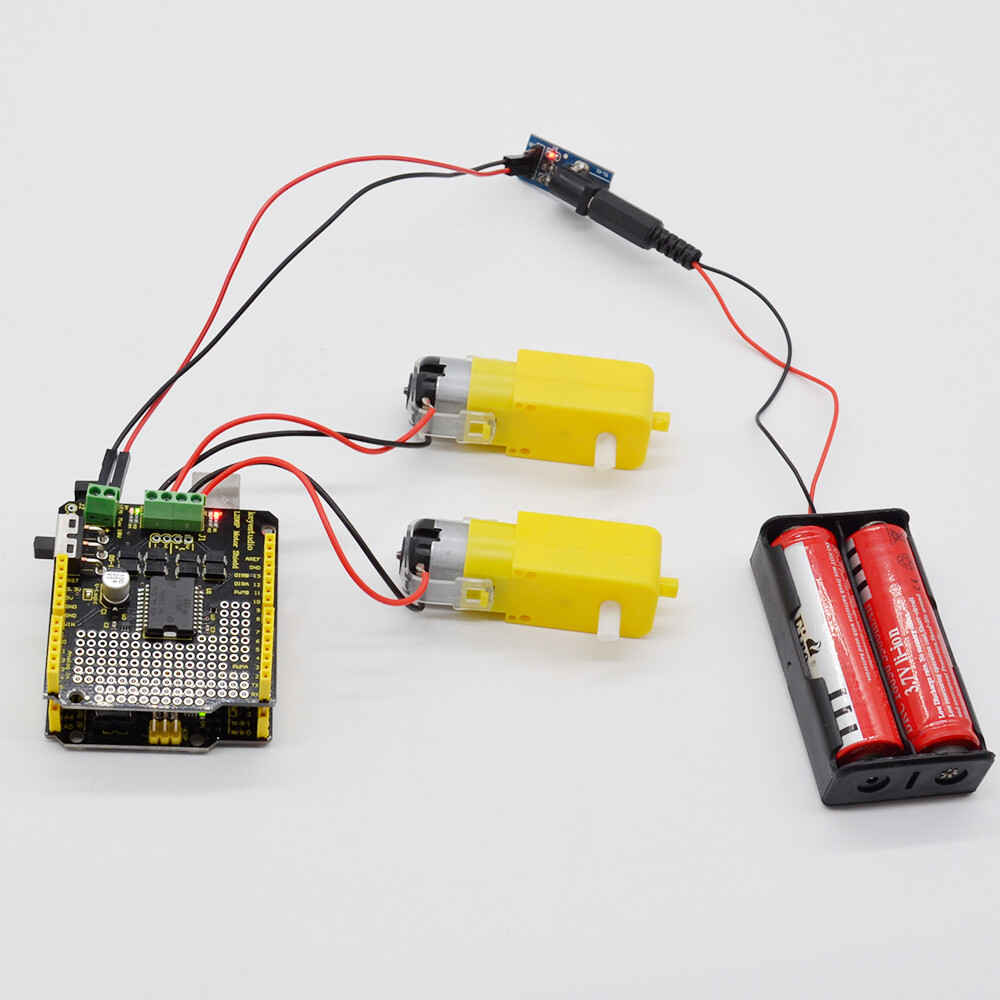

Shieldet er udstyret med en skiftkontakt. Hvis strømmen leveres via DC-stikket på UNO R3 og stikkontakterne på L298P-shieldet, er skiftet ikke tilgængeligt.

Ved strømforsyning via de grønne stik på L298P-pladen kan skifteren dog bruges som en strømstyringsfunktion.

Parameter:

• Logiktelets indgangsspænding: DC5V
• Strømforsyning, Indgangsspænding: Max DC 18V (DC 7-12V anbefales)
• Strømforbrug af logikdelen: ≤36mA
• Strømforbrug af motoren: ≤ 2A
• Maksimalt tab: 25W (T=75?)
• Styresignalet input niveau:
• Højpåvirkning: 2,3 V ≤ Vin ≤ 5 V
• Lavt niveau: 0 V ≤ Vin ≤ 1,5 V
• Arbejdstemperatur: -25?~+130?
• Treiberform: Dual Power H-Brückensteuerung
• Mål: 60mm x 59mm x 23mm
• Vægt: 21g

Downloads

• Datenblatt
