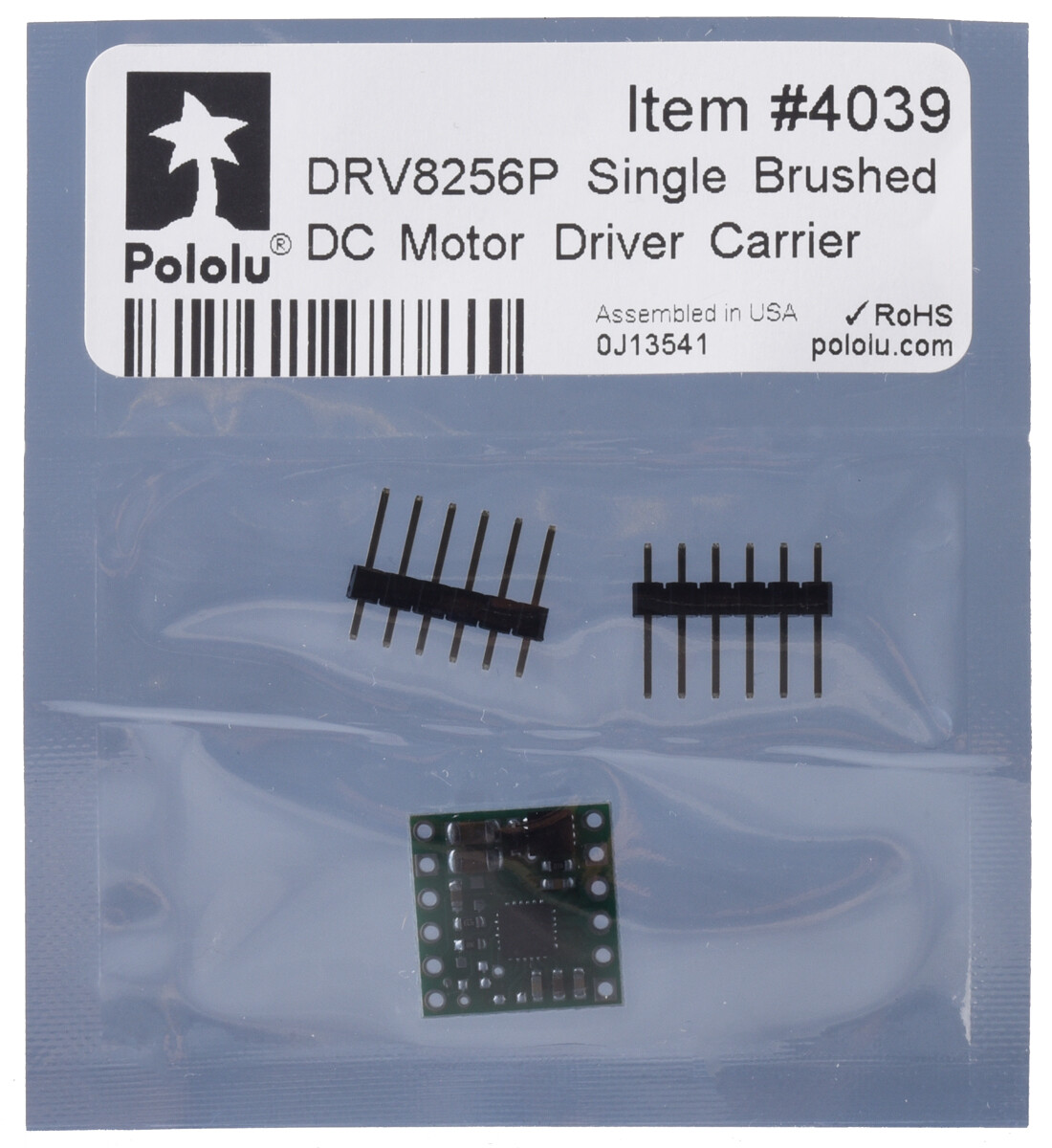

Pololu DRV8256P Enkelt børstemotor driver carrier 4039

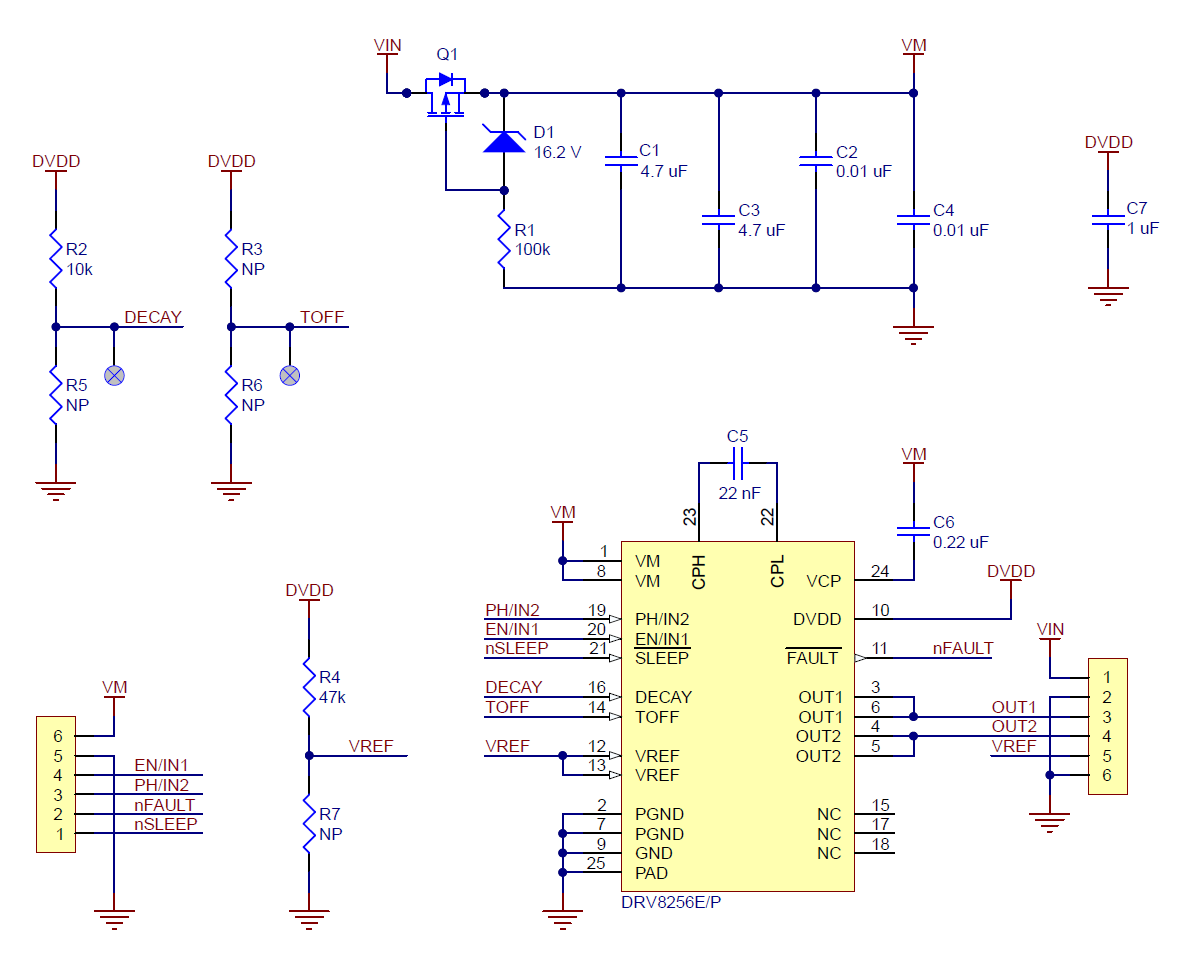

DRV8256P Fra Texas Instruments er en meget lille H-Bro-Motorstyring IC, der zum bidirektionelle styring af et enkelt børstet DC-motor Kan bruges med en spænding fra 4,5 V til 48 V. Den kan levere op til ca. 1,9 A kontinuerligt og tolererer strøjstød på op til 6,4 A i nogle få sekunder, hvilket gør den til et godt valg til små motorer, der drives med et bredt spændingsområde. Da dette kort er en bærer for DRV8256P, anbefaler vi at læse databladet for DRV8256 grundigt. Kortet er udstyret med alle SMD-komponenter, inklusive DRV8256P.

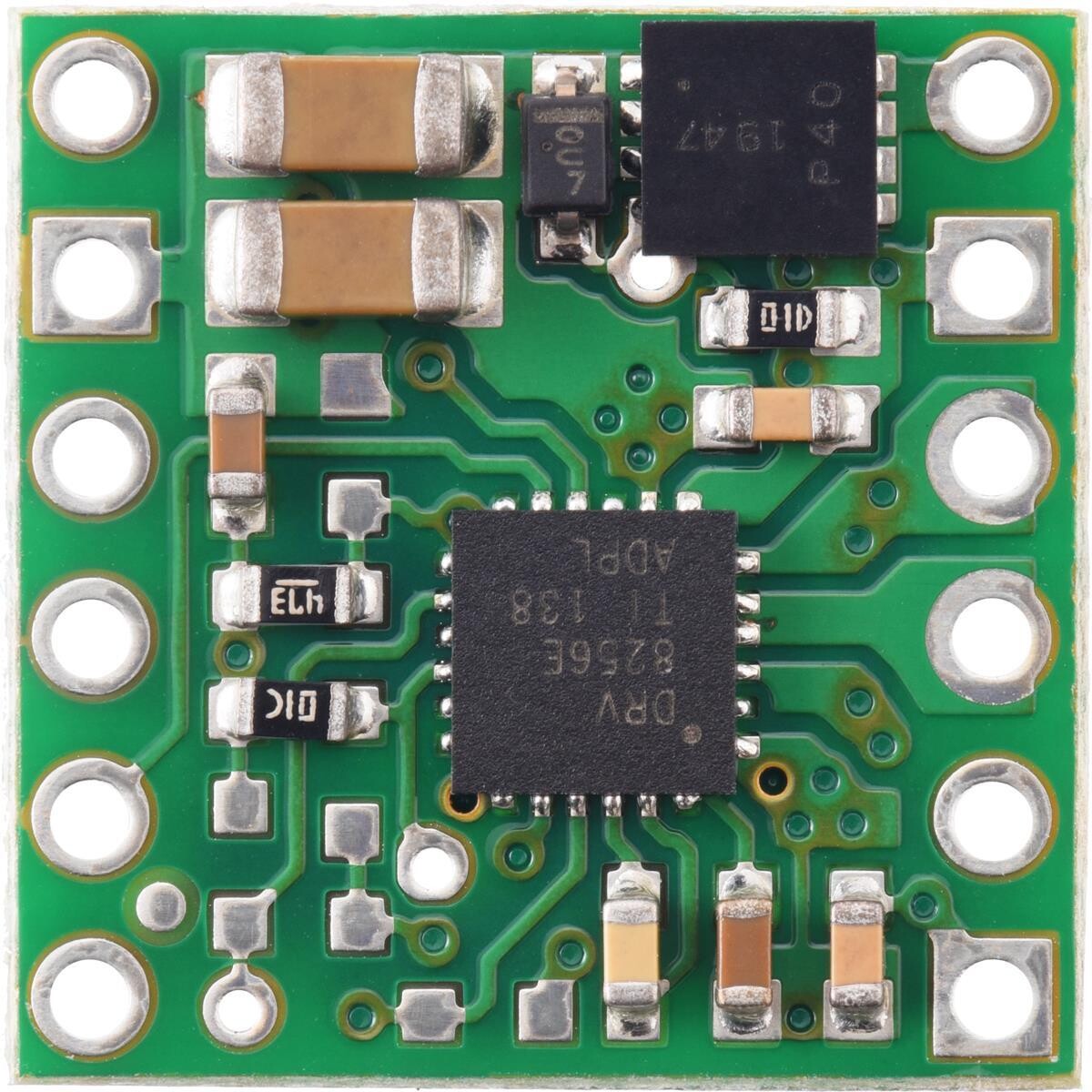

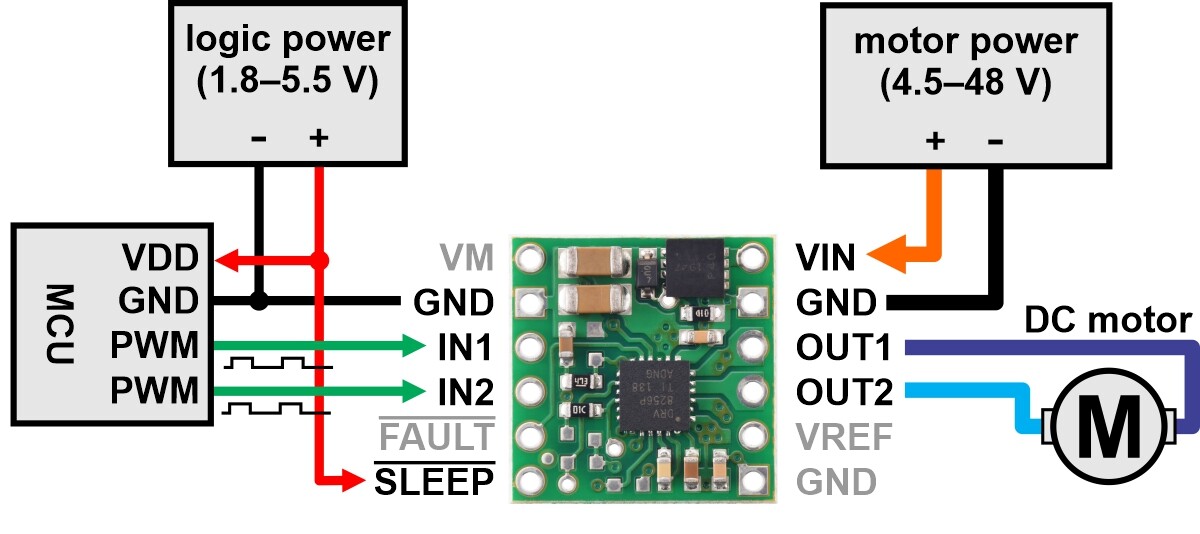

DRV8256P Har en IN/IN-interface, der zwei PWM-signaler kræver for fuld bidirektionel styring, men tilbyder både fremdrift-/bremsefunktion (hvilket normalt giver et mere lineært forhold mellem PWM-duty cycle og motordrejning). Den meget lignende DRV8256E bruger i stedet en Phase/Enable-interface, der muliggør bidirektionel styring med kun ét PWM-signal, men er begrænset til fremdrift-/bremsefunktion. Vi sælger også en anden version af dette printplade med DRV8256E; de to versioner kan adskilles ved hjælp af markeringerne på driverchippet.

• Tænd en enkelt børstemotor med DC-drift
• Motorspænding: 4,5 V til 48 V
• Unterstütter Logikspannung von 1,8 V bis 5 V (max. 5,5 V)
• Strømstyrke: 1,9 A kontinuerligt (6,4 A spids)
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm og overtemperatur
• Carrier-Platinen tilbyder en tilbagevendende beskyttelse på op til 40 V

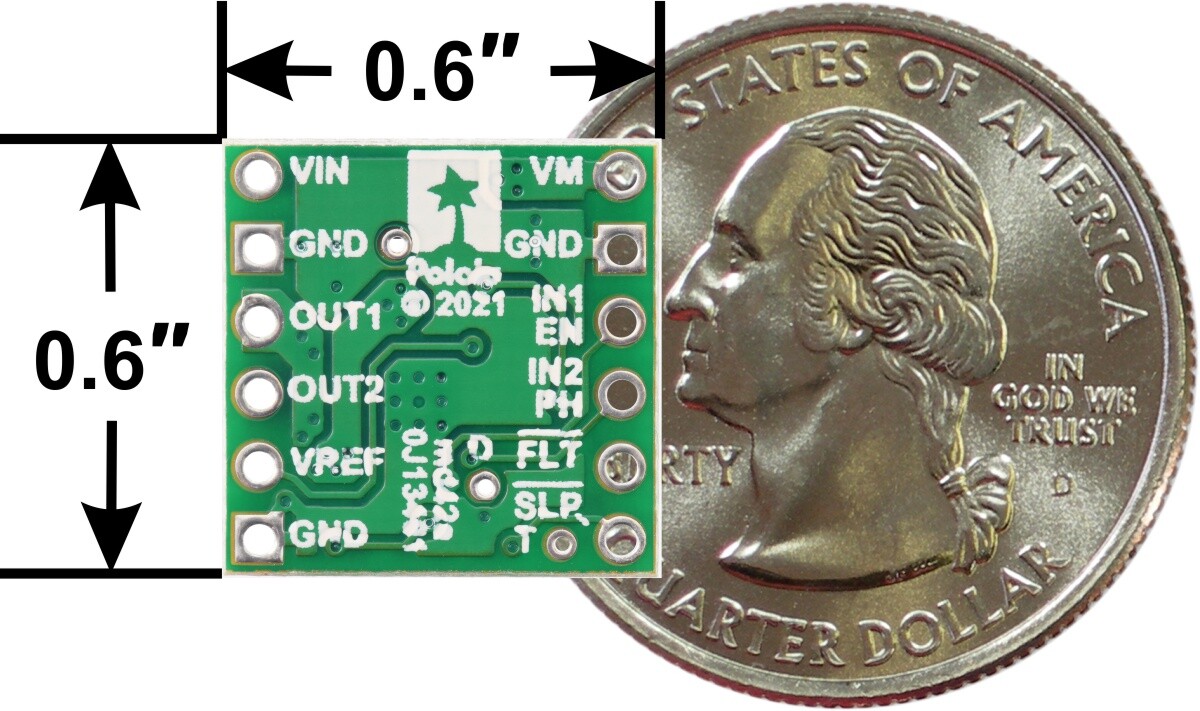

• Kompakte størrelse: 15 x 15 mm
• Vægt: 0,6 g, uden medfølgende hardware.

Generelle specifikationer

• Motordriver: DRV8256P
• Motorporte: 1
• Minimum driftsspænding: 4,5 V
• Maksimal driftsspænding: 48 V, ikke anbefalet til brug med 48V batterier.
• Kontinuerlig udgangsstrøm pr. kanal: 1,9 A
• Maksimalt udgangsstrøm pr. kanal: 6,4 A
• Maksimal PWM-frekvens: 100 kHz
• Minimum logikspænding: 1,8 V
• Maksimal logisk spænding: 5,5 V
• Ingangsspændingsbeskyttelse?: Ja, Inverteringsbeskyttelse fungerer kun op til 40 V.

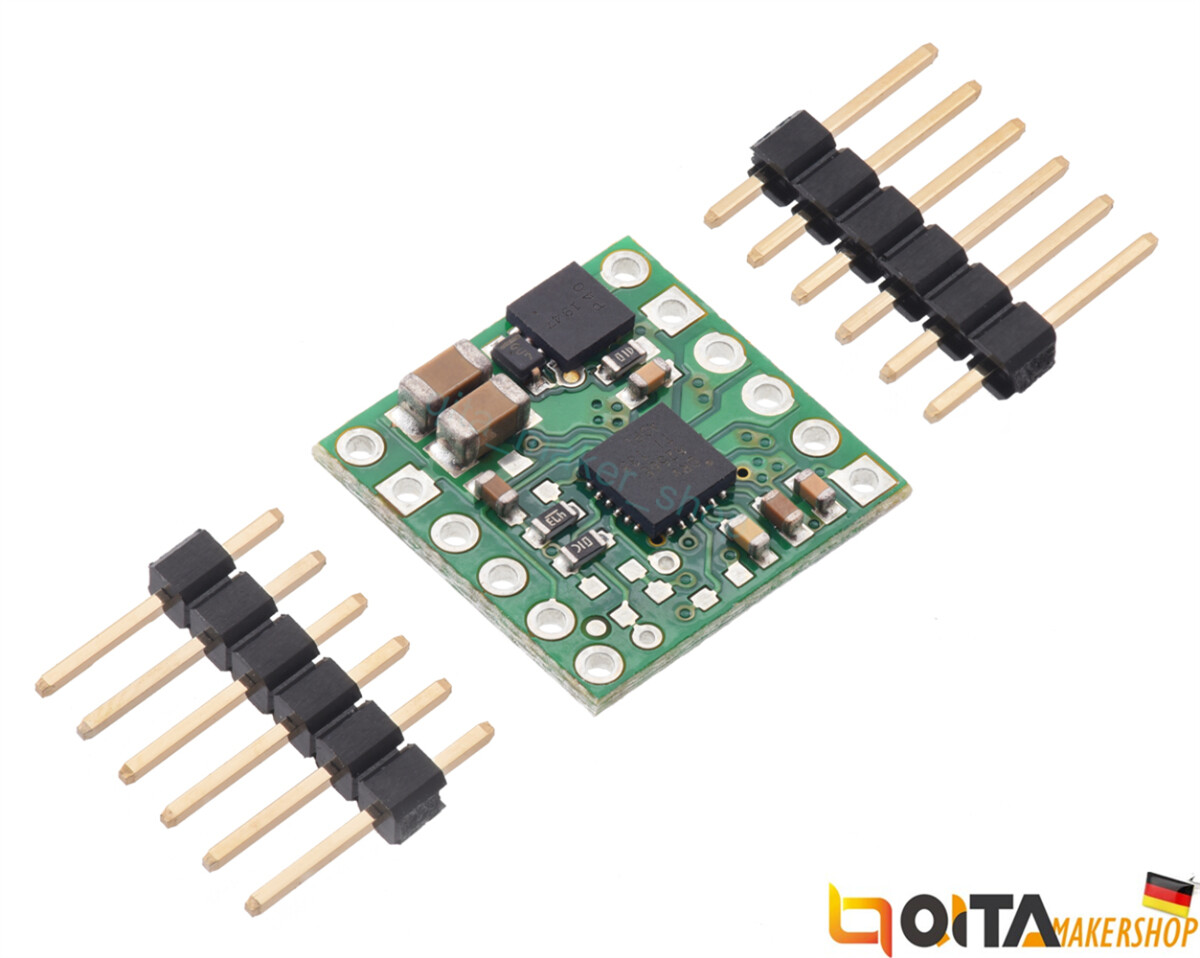

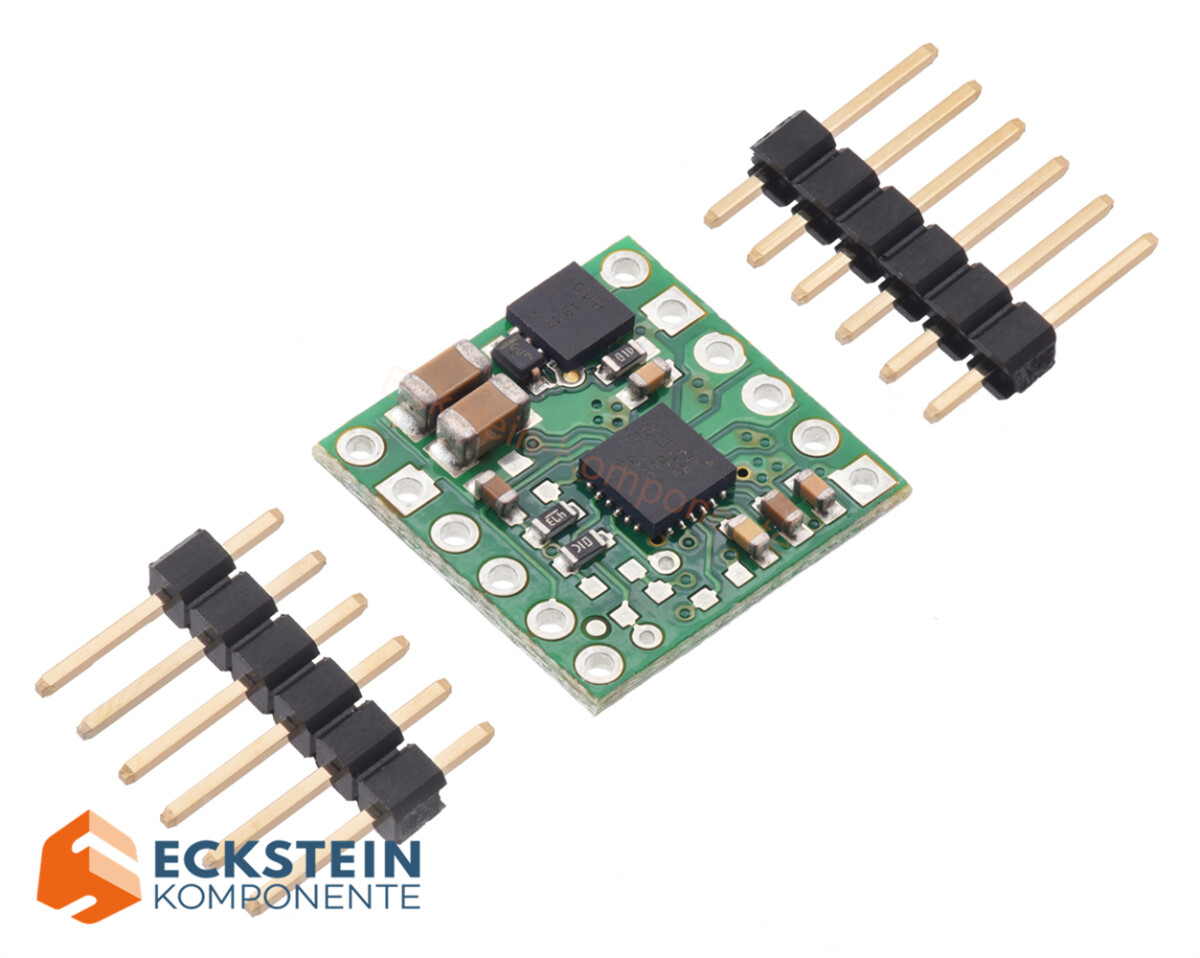

• Header-pins loddet?
• PCB-udviklingskoder: md42a
• Andre PCB-markeringer: 0J13491
