Luftfugtighed Regntropf Detektion Sensor Modul Regnsensor for Arduino

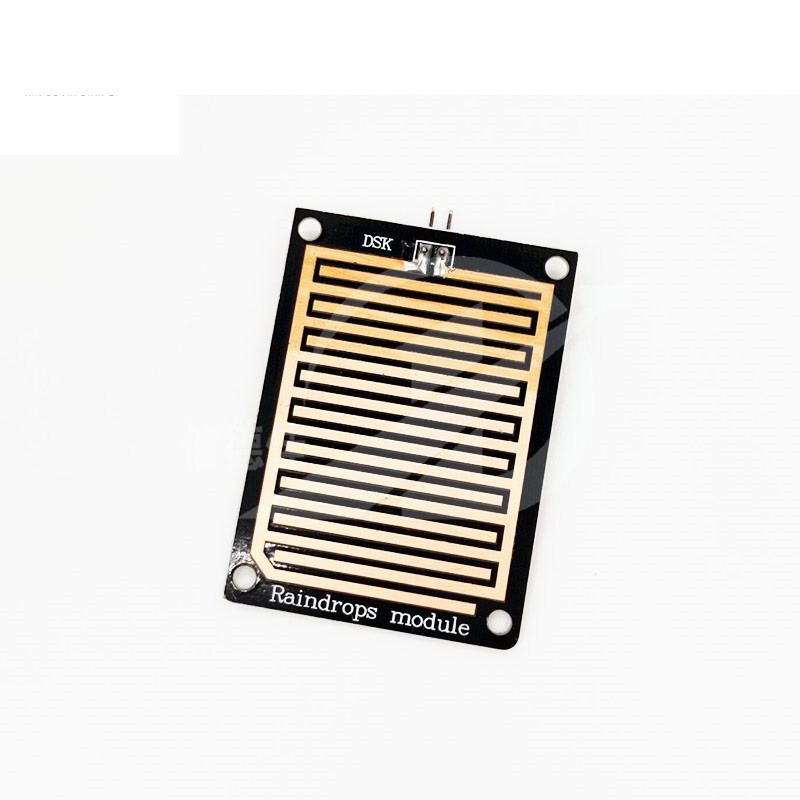

Regntropfdetektionssensor benytter den højkvalitetige FR-04 dobbeltlagsplade.

• Spenning: 5V
• Driftsindikator, LED-indikator for udgangssignal.
• TTL-udgang, gyldigt signal for lavt niveau.
• Strømforsyningsevne ca. 100 mA, kan direkte styre relæer, horn, små ventilatorer osv.
• Sensitiviteten kan justeres med et potentiometer.
• Regntropfpladen og styrepladen er adskilt
• Platinen har positioneringshuller til montering.
• Størrelse af printpladen: 3*1,6 mm
• Regntemperaturdetektionsplade 5,4*4,0 mm
• Vægt: 8,5 g

Anvendelse

• Tilslut til 5-V strømforsyningen
• LED-lys tændt: Ingen regn registreret, høj effekt
• LED-lys slukket: Regndråber registreret, output lav
• AO: Analoganydgang, kan tilsluttes til AD-porten på mikrocontrolleren for at registrere størrelsen af de tilstødende regndråber.
• DO: Digitalt udgang, kan også forbindes til mikrocontrolleren for at registrere, om det regner.

Leveringsomfang:

• 1x regnmodul
• 1x SET Dupont-ledning (5 i 1)
• 1x systemstyring

Downloads

• Schematic
